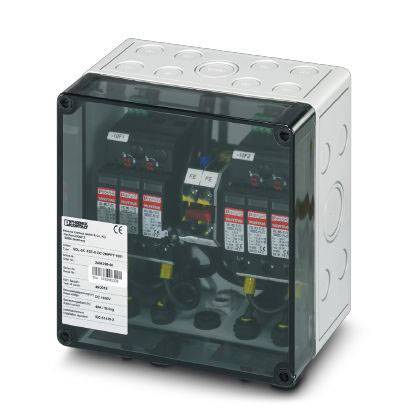

Een rechthoekige elektrische aansluitkast met een transparante deksel toont verschillende schakelaars met opschriften en bekabeling aan de binnenkant.

Afbeelding vergelijkbaar

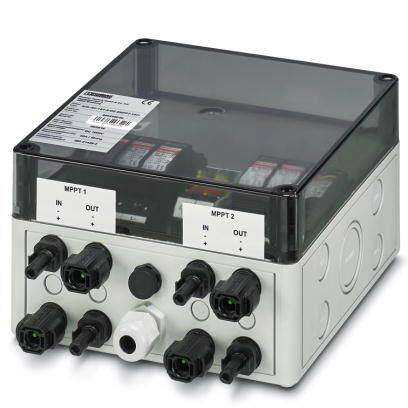

Een elektrische aansluitdoos met meerdere kabelverbindingen en twee labels 'MPPT 1' en 'MPPT 2' voor in- en uitgangen.

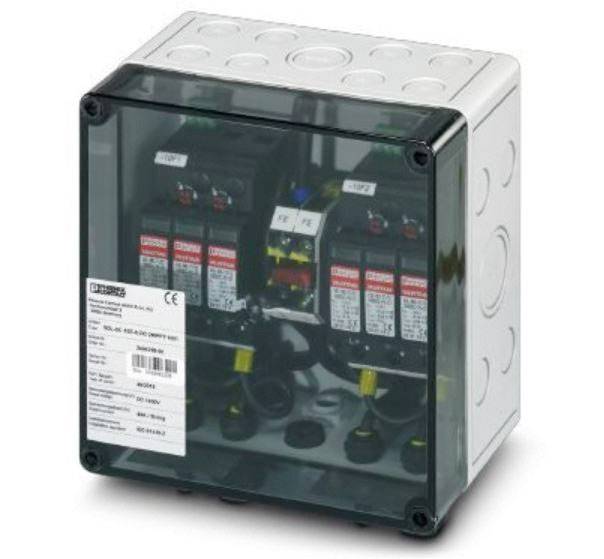

Een elektrische verdeelkast met meerdere beveiligde circuits. Etiket toont technische gegevens en fabrikantinformatie.

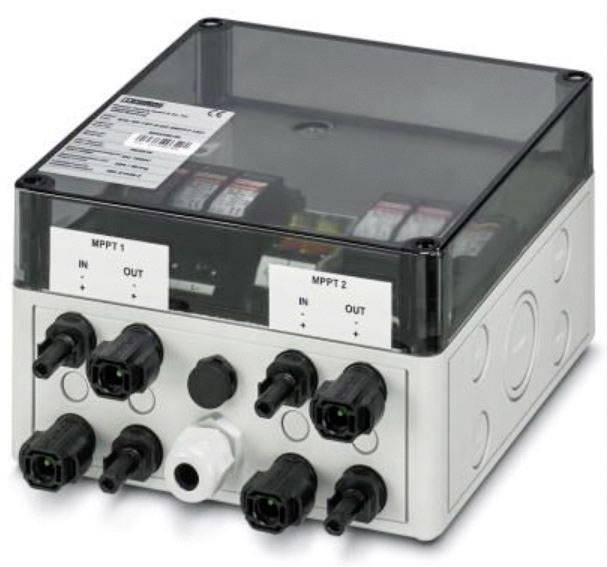

Schakelkast met aansluitingen en labels 'MPPT 1', 'MPPT 2'. Gebruikt voor zonnesystemen ten behoeve van stroombesturing en -distributie.

Schakelschema met drie parallelle stroomkringen, elk voorzien van een diode en weerstand. Rechtsboven een schakeltoestel met aanduiding '11, 12, 14, FM'.

Een geel-groen gestreept rechthoekig waarschuwingsbord met een symbolisch aardingssymbool eronder, duidt een aardingspunt aan.

Afbeelding toont een geel-groen gestreept verkeersbord met meerdere grijze symbolen erboven en eronder een aardingssymbool.

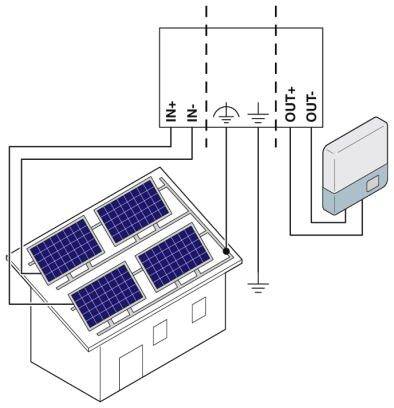

Schema van een zonne-installatie: Zonnepanelen op een dak, verbonden met een omvormer via bekabeling, voor stroomconversie.

Technische tekening van een rechthoekige behuizing met afmetingen: 180x120 mm, zijaanzicht 110,7 mm. Toont boringen en montageplaatsen.

Diagram van twee elektro-hydraulische aansluitingen met de aanduidingen 'IN+' en 'IN-', die verschillende verbindingen weergeven.

'Technische tekening van twee kleppen met bijschrift: OUT+ en OUT-. Links toont de verbinding met doorlopende buis, rechts zonder.'

Elektrisch schakelschema: Drie parallel geschakelde dioden. Rechts een schakelaar FM met contacten 11, 12 en 14.

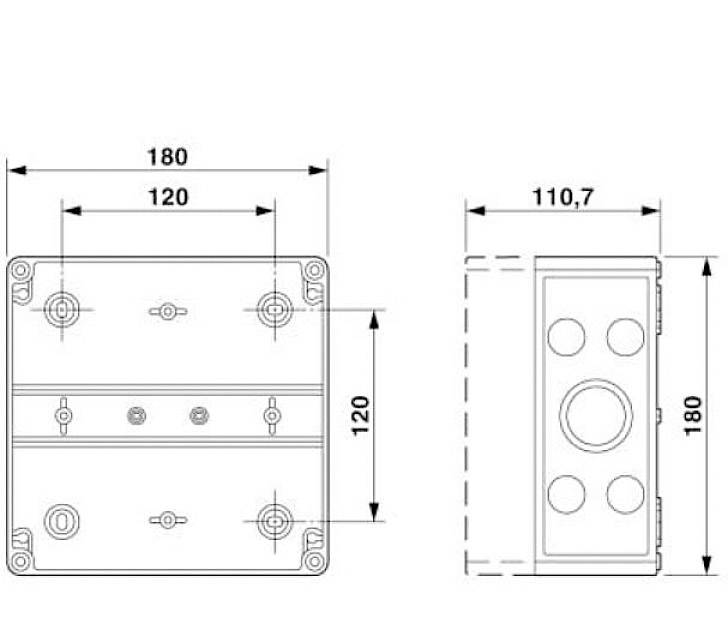

Technische tekening van een rechthoekige doos met afmetingen: 180 mm x 120 mm. Zijaanzicht toont diepte van 110,7 mm.

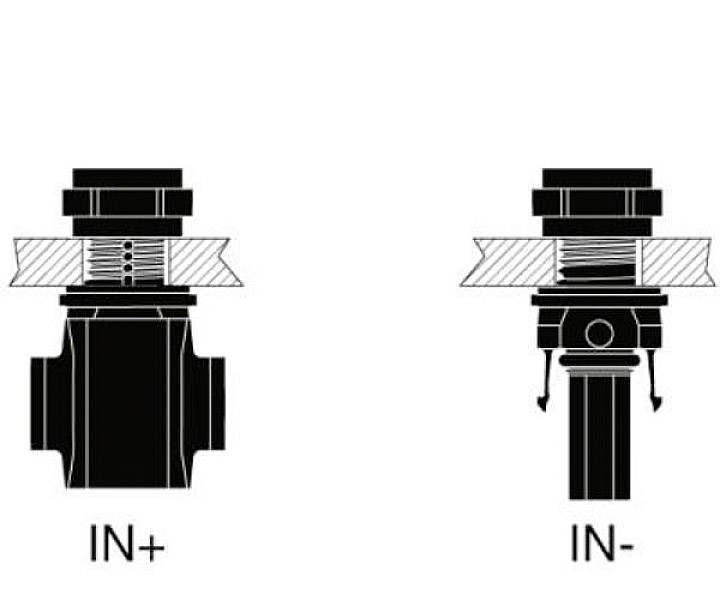

Diagram met twee hydraulische ventielen. Links ventiel 'IN+', rechts ventiel 'IN-'. De ventielen hebben verschillende interne structuren.

Technische tekening van een rechthoekige doos met afmetingen: 180 mm x 120 mm x 110,7 mm. Toont plaatsingen van schroefgaten en openingen.

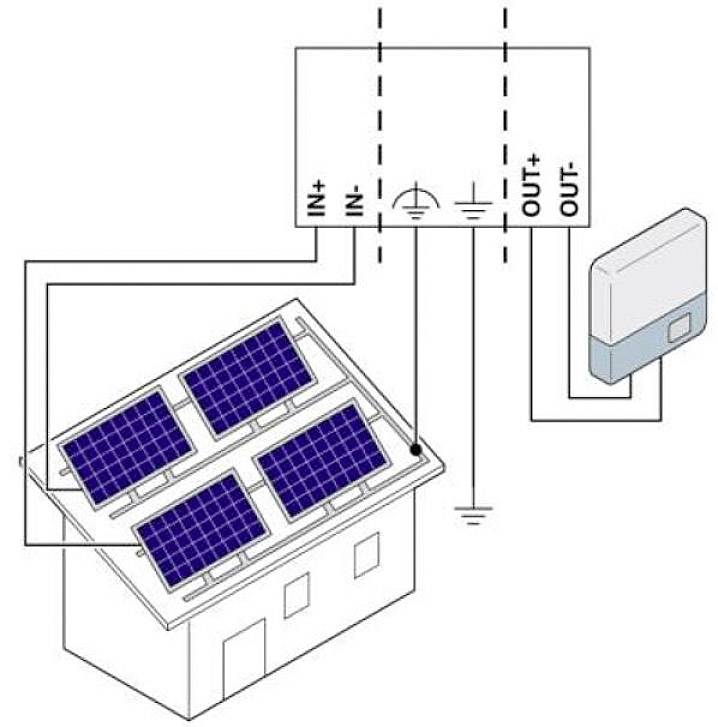

'Een diagram toont hoe zonnecellen op een dakconstructie zijn verbonden met een omvormer. Elektriciteit stroomt van de cellen naar de omvormer.'

Twee schematische tekeningen van aansluitingen. Links: OUT+, rechts: OUT-. De verschillen in de componentenopstelling worden getoond.

1/17

Afbeelding vergelijkbaar

Datasheet (PDF)

Onbekende levertijd

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 219,01 / Stuk)

€ 219,01

excl. btw

Gratis verzending*

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Generatoraansluitdoos 2 x 1 string

Eenvoudige installatie en ingebruikname
Conform de normen geschikte schakelapparaatcombinatie dankzij de toepassing van DIN EN 61439

Technische specificaties

Veiligheidsklasse: IP65
Omgevingstemperatuur (bedrijf): -20 °C tot +55 °C
Materiaal deksel/deur: polycarbonaat (transparant)
Aantal stringingangen: 1 (per MPP-tracker)
Stroom per string: 40 A
Aantal uitgangen: 1 (per MPP-tracker)
Aantal ondersteunde MPP-trackers: 2
Type kabelinvoer: SUNCLIX
Kabeldiameter stringingang: 2,5 mm² - 6 mm²
Kabeldiameter uitgang: 2,5 mm² - 6 mm²

Soortnaam: Stringbox

Afm.: (b x h x d) 180 x 180 x 111 mm

Gewicht: 2.2350

Inhoud: 1 stuk(s)

Breedte: 180 mm

Hoogte: 180 mm

Diepte: 111 mm

Systeemspanning: 1000 V

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2140993 Phoenix Contact 2403337 SOL-SC-1ST-0-DC-2MPPT-2001 Stringbox

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2140993 Phoenix Contact 2403337 SOL-SC-1ST-0-DC-2MPPT-2001 Stringbox

Omschrijving

Normconforme schakelapparaatcombinatie dankzij de toepassing van DIN EN 61439.
