Phoenix Contact 2313685 Sensor/actuator dataconnector Aantal polen (sensoren): 9 Stekker, haaks 1 stuk(s) Piece

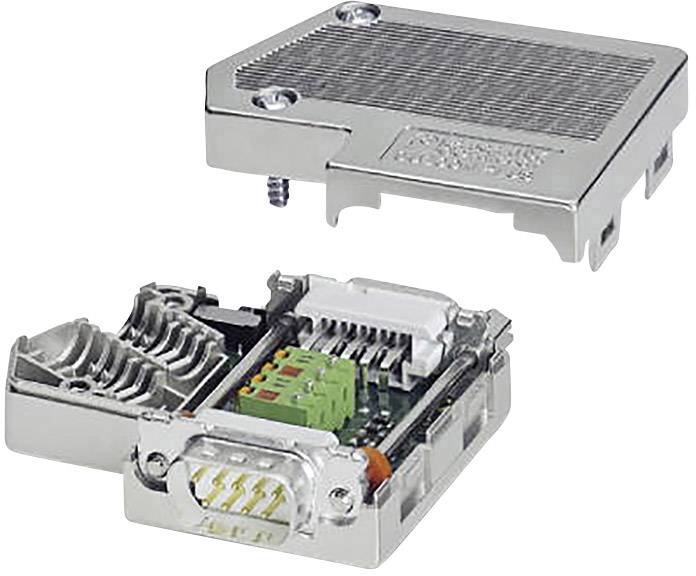

Metallic uitziende adapter van Phoenix Contact met 'IN'- en 'OUT'-aanduiding, toont interne kleurcoderingen voor aansluitingen.

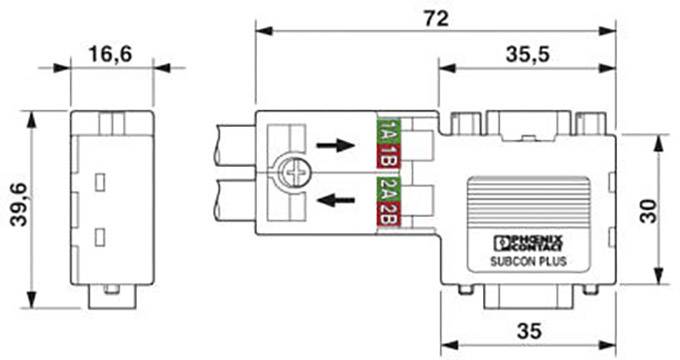

Technische tekening van een elektrische connector. Afmetingen: 72x39,6 mm, pijlen voor stroomrichting, gemarkeerd met '1A', '1B', '2A', '2B'.

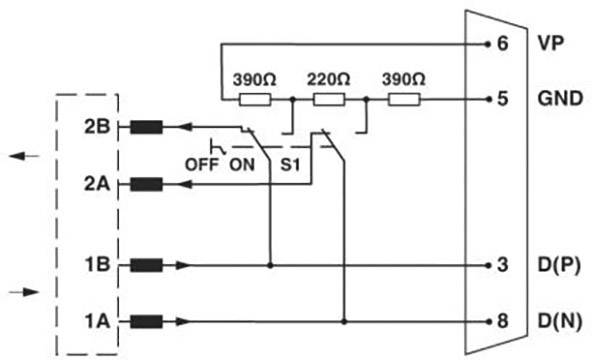

Schematische tekening van een elektronisch onderdeel. Verbindingen lopen via weerstanden naar punten 1A, 1B, 2A, 2B en de pinnen 3, 5, 6, 8.

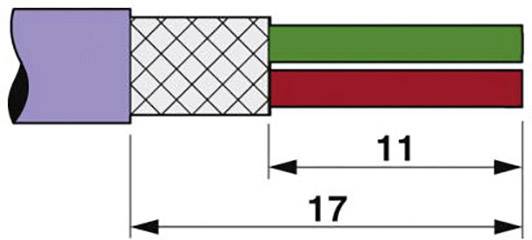

Doorsnede van een kabel met twee draden, groen en rood. Lengte van de kabelmantel: 17, lengte van de draden: 11.

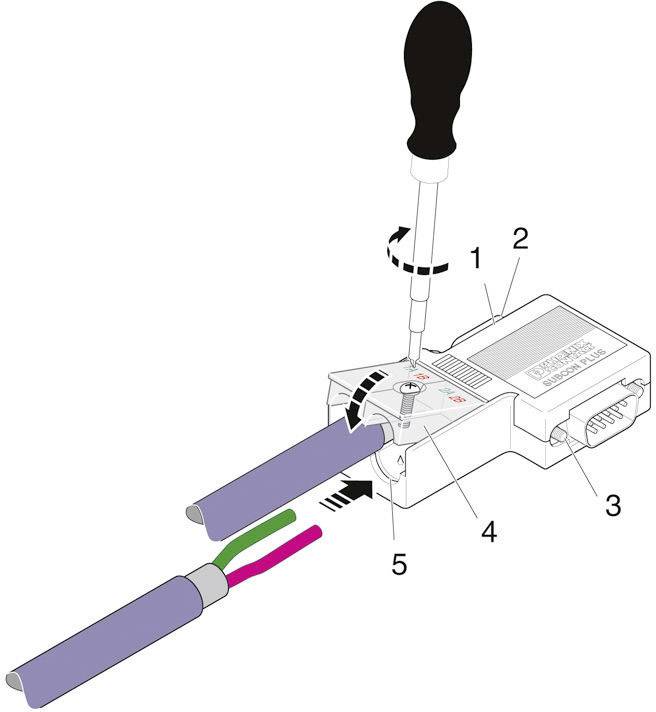

Connector Installatiehandleiding: 1. Draai de schroevendraaier met de klok mee. 2. Voer de kabel in. 3. Zorg voor een vaste verbinding.
1/5
Soortnaam
Sensor/actuator dataconnector
Bouwtype
Stekker, haaks
Stekkernorm
BUS-connector
Aansluiting A
D-Sub-stekker
Aansluiting B
Confectioneerbaar
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Leverbaar di. 10 nov.
Verkoop en verzending door  Conrad Electronic
Aantal
Totaal (€ 51,99 / Stuk)
€ 51,99
Levering van goederen binnen overige EU landen (0% btw) incl. btw
&
excl. € 5,95
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
zonder verdere verzendkosten
Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Technische specificaties

  • Penbezetting: 3, 5, 6, 8

Piece

Type

SUBCON-PLUS-PROFIB/PG/FC 90

Soortnaam

Sensor/actuator dataconnector

Bouwtype

Stekker, haaks

Stekkernorm

BUS-connector

Aansluiting A

D-Sub-stekker

Aansluiting B

Confectioneerbaar

Aantal polen

9

Nominale spanning

5 V

Nominale stroom

0.10 A

Nominale stroom (afgerond)

100 mA

Aansluitdoorsnede (max.)

0.32 mm²

Aansluiting

Snijklem

Bijzonderheden

I-Net Profibus

Min. temperatuur

-20 °C

Max. temperatuur

+75 °C

Fabrikantnr.

2313685

Inhoud

1 stuk(s)

Kabel-Ø

7.6 mm

9

Male

UKCA

Ja

Documenten en downloads

Datablad

Datablad 1438557 Phoenix Contact 2313685 Sensor/actuator dataconnector Aantal polen (sensoren): 9 Stekker, haaks 1 stuk(s) Piece

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1438557 Phoenix Contact 2313685 Sensor/actuator dataconnector Aantal polen (sensoren): 9 Stekker, haaks 1 stuk(s) Piece

Omschrijving

Phoenix Contact SUB-D-Busstecker SUBCON-PLUS #2313685

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:Phoenix ContactBezeichnung:SUB-D-Busstecker Typ:SUBCON-PLUS #2313685Ausführung:Stecker (Plug)Polzahl:9Kontaktausführung:männlich (male)Anschlussart:sonstige
Phoenix Contact SUB-D-Busstecker SUBCON-PLUS #2313685: weitere Details
D-SUB-Stecker, 9-polig, Stift, 90°-Kabelabgang, Bussystem: PROFIBUS DP bis 12 MBit/s mit PG-D-SUB-Buchse zum Anschluss eines Programmiergeräts, Abschlusswiderstand über Schiebeschalter zuschaltbar, Pinbelegung: 3, 5, 6, 8
IDC-Klemmenanschluss EAN: 4046356514576

Geliefert wird: Phoenix Contact SUB-D-Busstecker SUBCON-PLUS #2313685, Verpackungseinheit: 1 Stk., EAN: 4046356514576
