Phoenix Contact 2304432 FLKM 16/DV Overdrachtsmodule Inhoud: 1 stuk(s)

EAN:
Fabrikantnummer:
Artikelnummer:

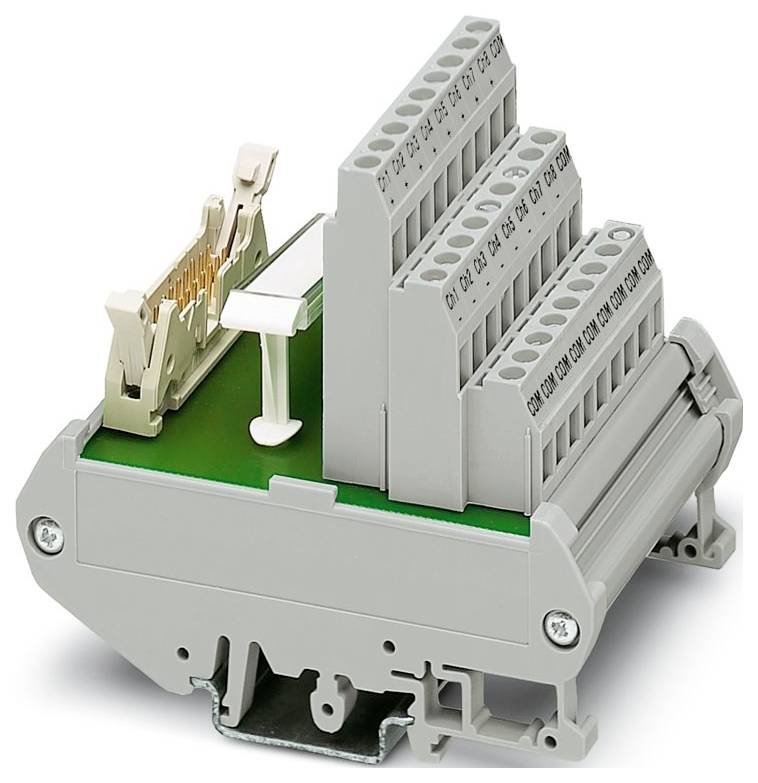

Gestapeld aansluitblok met meerdere verbindingspunten op een groen printplaat, gebruikt voor het organiseren en verbinden van elektrische draden.
Afbeelding vergelijkbaar
Soortnaam
Overdrachtsmodule
Totaal aantal polen
16
Aansluiting
IDC/FLK male header
Schroeven
Bevestigingswijze
DIN-rail montage
AWG
24 - 12
Datasheet (PDF)
Niet beschikbaar
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.
Verkoop en verzending door  Conrad Electronic
Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 71,07
3
3% = € 5,91
€ 69,10
5
4% = € 13,80
€ 68,31
10
5% = € 32,80
€ 67,79
25
5% = € 97,00
€ 67,19
Staffelprijzen zijn afhankelijk van de verkoper
Totaal (€ 71,07 / Stuk)
€ 71,07
Levering van goederen binnen overige EU landen (0% btw) excl. btw
&
excl. € 5,95
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
zonder verdere verzendkosten
Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Technische specificaties

  • Productfamilie: VARIOFACE
  • Aantal polen: 16
  • Aansluitmethode: schroefaansluiting
  • Schroefdraad: M3
  • Aanhaalmoment: 0,5 Nm- 0,6 Nm
  • Kabeldoorsnede soepel: 0,2 mm² ... 2,5 mm²;0,25 mm² ... 1,5 mm² (adereindhuls zonder kunststof huls);0,25 mm² ... 2,5 mm² (adereindhuls met kunststof huls)
  • Kabeldoorsnede stijf: 0,2 mm² ... 4 mm²
  • Kabeldoorsnede AWG: 24- 12
  • Breedte: 44,5 mm
  • Hoogte: 89,6 mm
  • Diepte: 65,9 mm
  • Kleur: Grijs (RAL 7042)
  • Omgevingsomstandigheden: Omgevingsomstandigheden
  • Omgevingstemperatuur (bedrijf): -20 °C- 50 °C
  • Omgevingstemperatuur (opslag/transport): -20 °C... 70 °C.
  • Hoogte: ≤ 2000 m.
  • Normen/bepalingen: En IEC 60664-1
  • Montagemethode: Montagemethode
  • Overspanningscategorie: II
  • Verontreinigingsgraad: 2
  • Isoleerlengte: 7 mm
  • Lucht- en oorlogsroutes: Lucht- en oorlogs routes
  • Inbouwpositie: willekeurig
  • Opmerking over de werking: Voor gebruik volgens de voorschriften van het installatiebeleid (zie downloads) moeten de voorschriften in acht worden genomen. Bij toepassingen of gebruik met externe producten moet bovendien aan de specificaties, veiligheids- en waarschuwingen van de desbetreffende externe fabrikant worden voldaan.
  • Rastermaat: 5,08 mm
  • Aansluiting volgens norm: IEC 60603-13
  • Certificaat: UKCA-conform
  • De afmetingen van het artikel: De afmetingen van het artikel
  • Aantal kanalen: 8
  • Isolatie: Functionele isolatie
  • UKCA: UKCA
  • Nominale isolatiespanning: 63 V
  • Nominale stootspanning: 0,6 kV (1,2 / 50 μs)
  • Beschermingsklasse (inbouwplaats): ≥ IP54
  • Flexibele draaddoorsnede (2 geleiders van dezelfde doorsnede): 0,2 mm² ... 1,5 mm²;0,25 mm² ... 0,75 mm² (adereindhuls zonder kunststof huls);0,5 mm² ... 0,5 mm² (TWIN-adereindhuls met kunststof huls)
  • Statusweergave aanwezig: nee
  • Aantal aansluitingen: 1
  • Isolatie eigenschappen: Lucht en oorlogs routes: Isolatie eigenschappen: Lucht en oorlogs routes
  • Type isolatiemateriaal behuizing: PVC
  • Insteekcycli: > 50
  • Ondersteunde besturing: EMERSON DeltaV: Ondersteunde besturing: EMERSON DeltaV
  • Bijpassende I/O-kaart: VE4001S2T2B3;VE4001S2T2B3 Series 2;VE4001S2T1B3;VE4002S1B3;VE4002S1B3;VE4002S1B3;VE4002S1T2B3 Series 2;VE4003S2B4;VE4005S2B3;VE4003S2B5
  • BEDRIJFSSPANNING (AC): ≤ 30 V AC
  • BEDRIJFSSPANNING (DC): ≤ 60 V DC
  • Stroom (per tak): ≤ 1 A.
  • Aansl. 1 (besturingsniveau): Aansl. 1 (besturingsniveau)
  • Aansl. 2 (veldniveau): Aansl . 2 (veldniveau)
  • Kabeldoorsnede star (2 kabels met dezelfde diameter): 0,2 mm²- 1,5 mm²
  • Beschermingsklasse (module): IP00
Soortnaam

Overdrachtsmodule

Totaal aantal polen

16

Aansluiting

IDC/FLK male header

Schroeven

Bevestigingswijze

DIN-rail montage

24 - 12

Afm.

(l x b x h) 65.9 x 44.5 x 89.6 mm

Inhoud

1 stuk(s)

Aantal polen

16

Breedte

44.5 mm

Hoogte

89.6 mm

65.9 mm

Doorsnede flexibel (max.)

2.5 mm²

Doorsnede massief (max.)

4 mm²

Doorsnede flexibel (min.)

0.2 mm²

Doorsnede massief (min.)

0.2 mm²

Diepte

65.9 mm

Ontwerpstroom

1 A

Ontwerpspanning

30 V

UKCA

Ja

Documenten en downloads

Datablad

Datablad 3579018 Phoenix Contact 2304432 FLKM 16/DV Overdrachtsmodule Inhoud: 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3579018 Phoenix Contact 2304432 FLKM 16/DV Overdrachtsmodule Inhoud: 1 stuk(s)

Omschrijving

Overdrachtsmodule, aansl. 1: IDC/FLK-male connector 1x 16-polig, aansl. 2: Schroefaansluiting 16-polig, aantal kanalen: 8
