Phoenix Contact 1278824 VFC-PT/D15SUB/F Overdrachtsmodule Inhoud: 1 stuk(s)

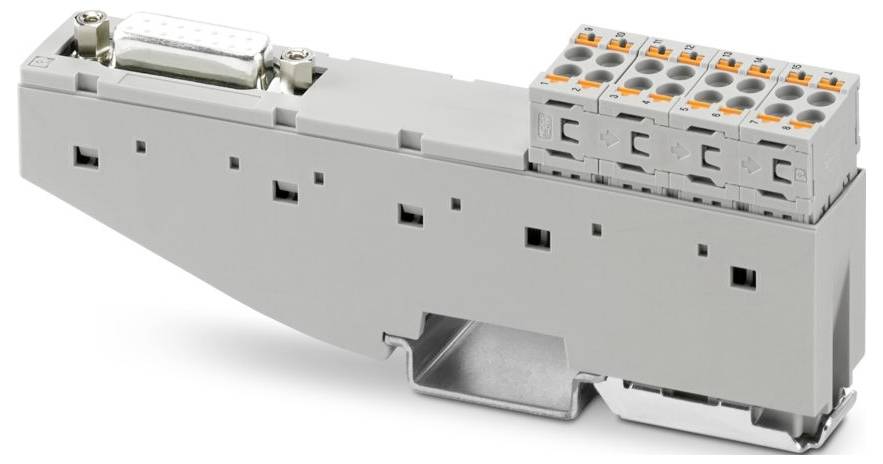

Een grijs meerlagig elektrisch aansluitblok met meerdere poorten aan de bovenkant en een zichtbaar bedrading-interfacedeel aan één zijde.
Afbeelding vergelijkbaar
Soortnaam
Overdrachtsmodule
Totaal aantal polen
15
Aansluiting
D-Sub female header
Push-In-veeraansluiting
Bevestigingswijze
DIN-rail montage
AWG
24 - 16
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Niet beschikbaar
Verkoop en verzending door  Conrad Electronic
Totaal (€ 59,99 / Stuk)
€ 59,99
Levering van goederen binnen overige EU landen (0% btw) incl. btw
&
excl. € 5,95
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
zonder verdere verzendkosten
Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Technische specificaties

  • Productfamilie: VARIOFACE Front Connect
  • Aantal polen: 16
  • Type aansluiting: Push-in-aansluiting
  • Kabeldoorsnede soepel: 0,2 mm² ... 2,5 mm²;0,25 mm² ... 1,5 mm² (adereindhuls zonder kunststof huls);0,25 mm² ... 1,5 mm² (adereindhuls met kunststof huls)
  • Kabeldoorsnede stijf: 0,2 mm² ... 1,5 mm²
  • Kabeldoorsnede AWG: 24- 16
  • Breedte: 18,9 mm
  • Hoogte: 127,2 mm
  • Diepte: 46.85 mm
  • Brandbaarheidsklasse conform UL 94: V0
  • Omgevingsomstandigheden: Omgevingsomstandigheden
  • Beschermingsklasse: IP20
  • Omgevingstemperatuur (bedrijf): -40 °C- 70 °C (≤ 2000 m);-40 °C ... 63 °C (2001 m - 3000 m)
  • Hoogte: ≤ 3000 m.
  • Normen/bepalingen: DIN en 60664-1
  • Montagemethode: Montagemethode
  • Overspanningscategorie: II
  • Verontreinigingsgraad: 2
  • Isoleerlengte: 10 mm
  • Lucht- en oorlogsroutes: Lucht- en oorlogs routes
  • Inbouwpositie: willekeurig
  • Opmerking over de werking: Voor gebruik volgens de voorschriften van het installatiebeleid (zie downloads) moeten de voorschriften in acht worden genomen. Bij toepassingen of gebruik met externe producten moet bovendien aan de specificaties, veiligheids- en waarschuwingen van de desbetreffende externe fabrikant worden voldaan.
  • IDENTIFICATIE: CSA C22.2 NO. 61010-2-201
  • UL, USA/Canada: UL, USA/Canada
  • Aansluiting volgens norm: IEC 60807-2;DIN 41652
  • De afmetingen van het artikel: De afmetingen van het artikel
  • Isolatie: Functionele isolatie
  • Nominale isolatiespanning: 63 V
  • Nominale stootspanning: 0,8 kV (1,2 / 50 μs)
  • Beschermingsklasse (inbouwplaats): IP54 (inbouwplaats)
  • CSA, VS/Canada: CSA, VS/Canada
  • Aantal aansluitingen: 1
  • Isolatie eigenschappen: Lucht en oorlogs routes: Isolatie eigenschappen: Lucht en oorlogs routes
  • Veldniveau: Veldniveau
  • Besturingsniveau: Besturingsniveau
  • Max. Toegestane stroom: 2 A (per aftakking)
  • Max. Toegestane bedrijfsspanning: 30 V AC;60 V DC
Soortnaam

Overdrachtsmodule

Totaal aantal polen

15

Aansluiting

D-Sub female header

Push-In-veeraansluiting

Bevestigingswijze

DIN-rail montage

24 - 16

Afm.

(l x b x h) 46.85 x 18.9 x 127.2 mm

Inhoud

1 stuk(s)

Aantal polen

15

Breedte

18.9 mm

Hoogte

127.2 mm

46.85 mm

Doorsnede flexibel (max.)

2.5 mm²

Doorsnede massief (max.)

1.5 mm²

Doorsnede flexibel (min.)

0.2 mm²

Doorsnede massief (min.)

0.2 mm²

Diepte

46.85 mm

Ontwerpstroom

2 A

Ontwerpspanning

30 V

UKCA

Ja

Documenten en downloads

Datablad

Datablad 3583779 Phoenix Contact 1278824 VFC-PT/D15SUB/F Overdrachtsmodule Inhoud: 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3583779 Phoenix Contact 1278824 VFC-PT/D15SUB/F Overdrachtsmodule Inhoud: 1 stuk(s)

Omschrijving

VARIOFACE Front Connect, 1:1 D-sub-overdrachtsmodule met push-in-frontaansluitingen en D-sub-female connector, aantal Polen: 15, breedte van de constructie: 19 mm
