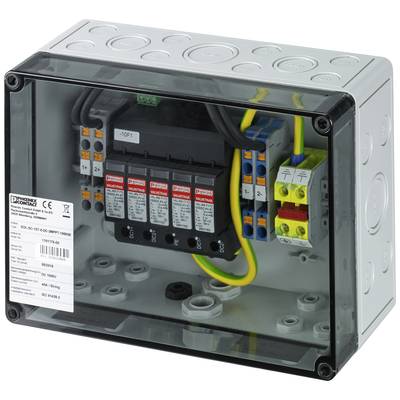

Een elektrische verdeelkast met meerdere zekeringen en kabelaansluitingen. Links een etiket met technische details.

Elektrisch apparaat met beschermingsschakelaars, aangeduid als 'SPD1'. Pijlen wijzen naar ingangen ST1 IN, ST2 IN en uitgangen MPP1 OUT, MPP2 OUT.

'Schematische weergave van een elektrische bedrading met drie genummerde secties; toont verbindingen tussen zonnepanelen, beschermingsapparatuur en een omvormer.'

1/3

Datasheet (PDF)

Leverbaar wo. 16 sep.

36 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 219,01 / Stuk)

€ 219,01

excl. btw

Gratis verzending*

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Generatoraansluitdoos

Eenvoudige installatie en ingebruikname
Conform de normen geschikte schakelapparaatcombinatie dankzij de toepassing van DIN EN 61439
Toepassingsgericht advies
Groot portfolio van generatoraansluitdozen op voorraad

Technische specificaties

Veiligheidsklasse: IP65
Beschermingsklasse: II
Omgevingstemperatuur (bedrijf): -20 °C tot +55 °C
Materiaal deksel/deur: polycarbonaat (transparant)
Materiaal behuizing: polycarbonaat
Aantal stringingangen: 1 (per MPP-tracker)
Stroom per string: 40 A
Aantal uitgangen: 1 (per MPP-tracker)
Aantal ondersteunde MPP-trackers: 2
Overspanningsbeveiliging: T1/T2
Type kabelinvoer: kabelschroefverbinding
Kabeldiameter stringingang: 2,5 mm² - 6 mm²
Kabeldiameter uitgang: 2,5 mm² - 6 mm²

Soortnaam: Stringbox

Afm.: (b x h x d) 254 x 180 x 111 mm

Gewicht: 2403 g

Kleur (specifiek): Meerdere kleuren

Inhoud: 1 stuk(s)

Breedte: 254 mm

Hoogte: 180 mm

Diepte: 111 mm

Systeemspanning: 1000 V

UKCA: n.v.t.

Documenten en downloads

Datablad

Datablad 2530739 Phoenix Contact 1101176 SOL-SC-1ST-0-DC-2MPPT-1000SE Stringbox

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2530739 Phoenix Contact 1101176 SOL-SC-1ST-0-DC-2MPPT-1000SE Stringbox

Omschrijving

Om fotovoltaïsche installaties optimaal tegen blikseminslag en overspanning te beschermen, is het gebruik van generatoraansluitkasten nodig. De kant-en-klare en direct aansluitbare generatoraansluitkasten zijn betrouwbare systeemoplossingen die de omvormer onmiddellijk voor de gelijk- of wisselspanningsingangen beschermen. Daarbij worden overspanningsinductiestromen direct naar de aarde afgeleid.
