Pepperl+Fuchs Sensor Inductief NRB20-U1-E2-IO 306534-0005 Vlak PNP

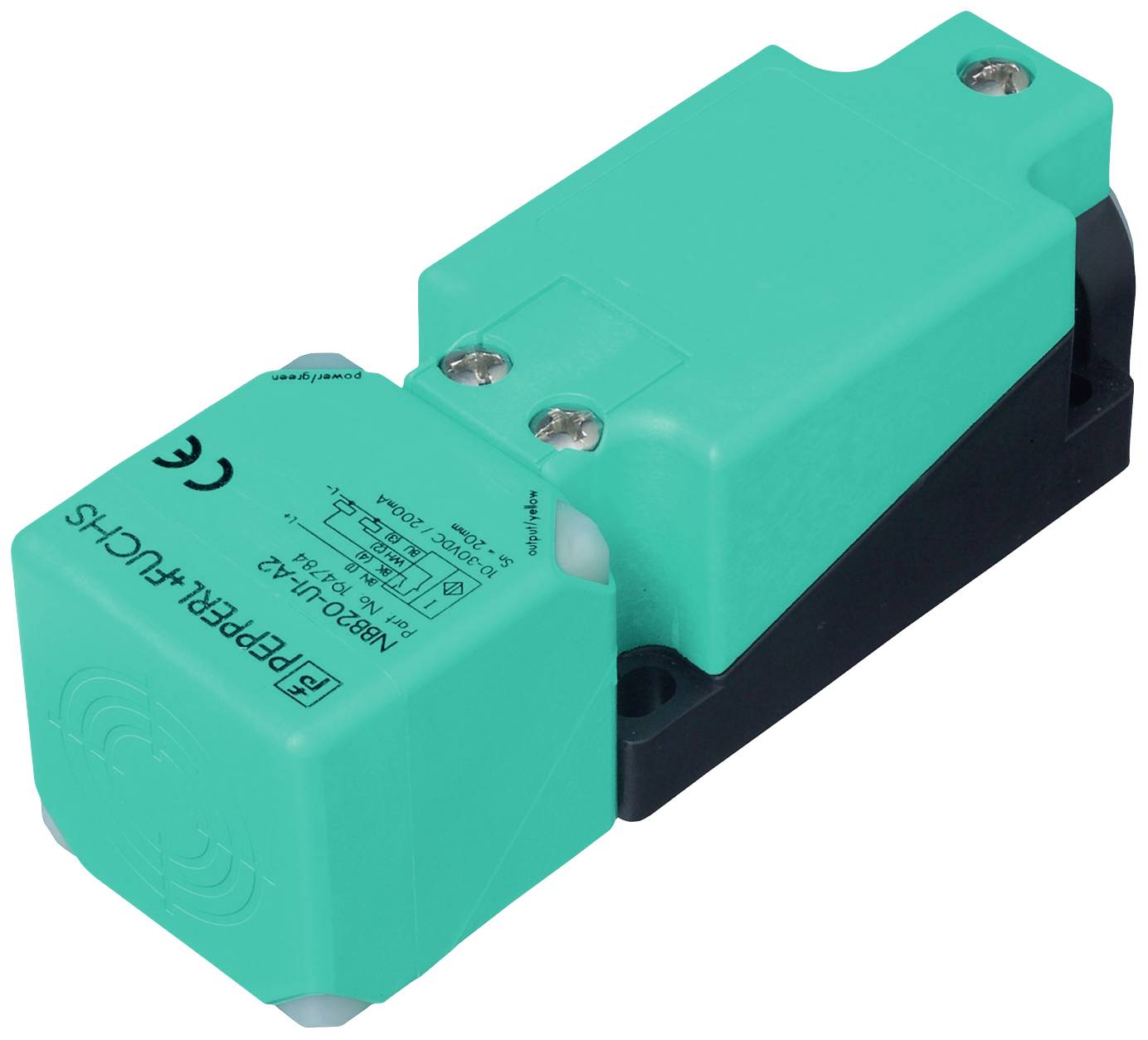

Een rechthoekige, groene sensor met zwarte bodem, twee bevestigingsschroeven en CE-markering, van het merk Pepperl+Fuchs.
Afbeelding vergelijkbaar
Soortnaam
Sensor
Max. voedingsspanning
30 V/DC
Contactsoort
1x NC
1x NO
Schakelafstand (max.)
20 mm
Uitgangen
PNP
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Leverbaar wo. 16 dec.
Verkoop en verzending door  Conrad Electronic
Aantal
Totaal (€ 144,99 / Stuk)
€ 144,99
Levering van goederen binnen overige EU landen (0% btw) incl. btw
&
excl. € 0,00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
zonder verdere verzendkosten
Gratis verzending*

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Technische specificaties

Soortnaam

Sensor

Type

NRB20-U1-E2-IO

Min. voedingsspanning

10 V/DC

Max. voedingsspanning

30 V/DC

Voedingsspanning

10 - 30 V/DC

1x NC

1x NO

Schakelafstand (max.)

20 mm

Uitgangen

PNP

Materiaal (behuizing)

Polyamide

Uitvoering

Inductief

Materiaaleigenschap

Poedercoating

Type inbouw

Vlak

Aansluiting

Klemschroeven

Kenmerken

LED-weergave

Min. temperatuur

-25 °C

Max. temperatuur

70 °C

IP67

Inhoud

1 stuk(s)

Draadloos oplaadbaar

Nee

Schakelfrequentie

440 Hz

UKCA

Ja

Documenten en downloads

Datablad

Datablad 2628465 Pepperl+Fuchs Sensor Inductief NRB20-U1-E2-IO 306534-0005 Vlak PNP

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2628465 Pepperl+Fuchs Sensor Inductief NRB20-U1-E2-IO 306534-0005 Vlak PNP

Omschrijving

Schakelafstand: 20 mm (fabrieksinstelling), inbouw: Vlak, schakelfunctie: NO/NC (NO/NC) programmeerbaar, uitgangstype: PNP, bedrijfsspanning: 10... 30 V DC, voedingsstroom: 0 - 200 mA

De teksten voor dit artikel zijn automatisch vertaald.

Uitvoering

  • Algemene gegevens
  • schakelfunctie: NO/NC (NO/NC) programmeerbaar
  • uitgangstype: PNP
  • schakelafstand: 20 mm (fabrieksinstelling)
  • nabije schakelafstand: 15 mm (activeerbaar door software)
  • inbouw: Vlak
  • uitgangspolariteit: DC
  • beveiligde schakelafstand: 0... 16,2 mm
  • reductiefactor Ral: 1
  • reductiefactor RCu: 1
  • reductiefactor RV2A (1.4301) : 1
  • reductiefactor RSt37: 1
  • uitgangstype: 3-draadskenmerkgegevens
  • bedrijfsspanning: 10... 30 V DC
  • schakelfrequentie: 0... 440 Hz (schakelpuntmodus) | 0... 10 Hz (raamwerking, schakelpuntwerking met stabiliteitsalarm)
  • hysterese: type. 3%
  • ompoolbeveiliging: Ompoolbeveiliging
  • tegen kortsluiting: Tactserend
  • spanningsval: ≤ 0,5 V
  • bedrijfsstroom: 0... 200 mA
  • reststroom: 0... 0,5 mA type. 60 μA bij 25 °C
  • nullaststroom: ≤ 20 mA
  • stand-by-verlaag: Max. 150 ms
  • magnetisch gelijkveld: 200 MT
  • magnetisch wisselveld: 200 MT
  • bedrijfsspanningsindicatie: LED, groen
  • statusaanduiding: LED, geelkarakteristieke gegevens functionele veiligheid
  • MTTFd: 701 a
  • gebruiksduur (TM): 20 A
  • diagnostische dekkingsgraad (DC): 0%interface
  • interface type: IO-Link ( via C/Q = klem 4)
  • IO-Link versie: 1.1
  • apparaat-ID: 0x201005 (2101253)
  • overdrachtssnelheid: COM2 (38,4 kbit/s)
  • min. Cyclustijd: 2,3 ms
  • procesgegevensbreedte: Procesgegevens ingang (besturingszijde): 2 bit | procesgegevens uitgang (besturingszijde): Geen
  • „SIO mode”-ondersteuning: Ja
  • compatibel Masterport-type: Anormconformiteit en conformiteit van het beleid
  • Normen: En 60947-5-2:2007 | en 60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012goedkeuringen en certificaten
  • beschermingsklasse: II.
  • Nominale isolatiespanning: 60 V.
  • Nominale stootspanningsbestendigheid: 800 V
  • UL-goedkeuring: CULus listed, General Purpose | Class 2 Power Source
  • CCC-goedkeuring: Producten waarvan de max. bedrijfsspanning ≤ 36 V is, zijn niet toegelaten en daarom niet voorzien van een CCC-markering.
  • Omgevingsomstandigheden
  • omgevingstemperatuur: -25... +70 °C (-13 tot 158 °F)
  • opslagtemperatuur: -40... 85 °C (-40... 185 °F)mechanische gegevens
  • aansluitmethode: Schroefklemmen
  • aansluitinformatie: Maximaal 2 aders met dezelfde aderdoorsnede mogen op een klempunt worden gemonteerd! | aanhaalmoment 1,2 Nm + 10%
  • aderdiameter: Tot 2,5 mm2
  • Kleinste aderdiameter: Zonder adereindhulzen 0,5 mm2 , met adereindhulzen 0,34 mm2
  • Grootste aderdiameter: Zonder adereindhulzen 2,5 mm2 , met adereindhulzen 1,5 mm2
  • behuizingsmateriaal: PA/metaal met poedercoating van epoxide
  • kopvlak: PA
  • behuizingsonderkant: Kunststof
  • beschermingsgraad: IP67
  • massa: 275 g
  • opmerking: Aanhaalmoment: 1,8 Nm (behuizing)fabrieksinstellingen
  • voorinstelling: Bedrijfsmodus = schakelpuntwerking met stabiliteitsalarm | schakelfunctie = NO (NO) | schakelafstand = 20 mm
