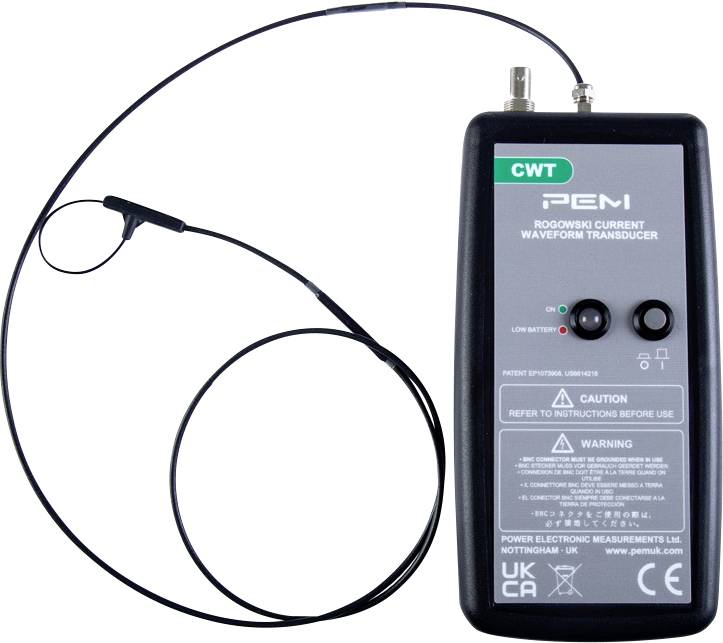

PEM CWT 06 Ultra Mini Stroomtangadapter Meetbereik A/AC (bereik): 120 A (max) Flexibel
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
1 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 1.665,29 / Stuk)
€ 1.665,29
excl. btw
& Gratis verzending*
Slechts 1 Stuk(s) beschikbaar
Highlights & Details
Rogowski stroomlus van de serie CWT Ultra Mini
- Meetbereik A/AC max. 120 A
- Luslengte 80 mm
- 1 m kabellengte
- Lus Ø 1,6 mm
Technische specificaties
- Uitgangssignaal: 50 mV/A
- Openingsbereik voor ampèretang
80 mm
- Soortnaam
Stroomtangadapter
- Aansluiting B
BNC-bus
Fabrieksstandaard (zonder certificaat)
120 A
- Basisnauwkeurigheid
2 %
- Voedingsspanning
4x AA batterij (penlite)
- Afm.
(l x b x h) 183 x 93 x 32 mm
- Stroommeting
AC
- Uitgangssignaal (max.)
6 V
- Breedte
93 mm
- Hoogte
32 mm
183 mm
- Bijzonderheden
Flexibel
Documenten en downloads
Datablad
Datablad 1667153 PEM CWT 06 Ultra Mini Stroomtangadapter Meetbereik A/AC (bereik): 120 A (max) Flexibel
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 1667153 PEM CWT 06 Ultra Mini Stroomtangadapter Meetbereik A/AC (bereik): 120 A (max) Flexibel
Omschrijving
Rogowski stroomlussen van de CWT Ultra Mini serie zijn makkelijk aan te brengen, praktisch terugkoppelingsvrij, ideaal bij krappe inbouwsituaties, geïsoleerd tot 1.200 V en ongevoelig voor overstroom. Ze kunnen voor het meten van stroomverlopen met snelle stroomimpulsen, schakelflanken of sinusvormige of sinusachtige stroomverlopen worden gebruikt. Rogowski spoelen van de CWT Ultra Mini serie van P.E.M. zijn geschikt voor ontwikkelings- en testklussen in apparaten en bij componenten in de vermogenselektronica. Ze combineren een slechts 1,6 mm dunne, flexibele, geïsoleerde, gemakkelijk aan te leggen spoel met de mogelijkheid om zeer snelle stroomverlopen exact vast te leggen, of ze nu sinusvormig, pulserend of impulsvormig zijn.
Uitvoering
- Registratie van stroomverlopen aan halfgeleider-schakelaars
- Ontwikkeling, testen en onderhoud van vermogenselektronica
- Metrologische bewaking van stromen met hoogfrequente sinusvorm
- Meting van lekstromen en stroomverloop bij uitschakeling
- Meting van impulsstromen
- Meting van wisselstroom met hoog gelijkstroomaandeel
- Meting van stroomharmonie
- Meting van fase- of lekstromen binnen draaistroom-systemen
Omvang van de levering
- Batterijen
- BNC-kabel 0,5 m
- Gebruiksaanwijzing.
Opmerkingen
Controleer nauwkeurig of alle specificaties de gewenste eisen voldoen. (Kabellengte, luslengte, enz.). Dit is noodzakelijk, omdat alle cwt's klantspecifieke anfertigungen zijn en zo niet worden geruild zijn.
