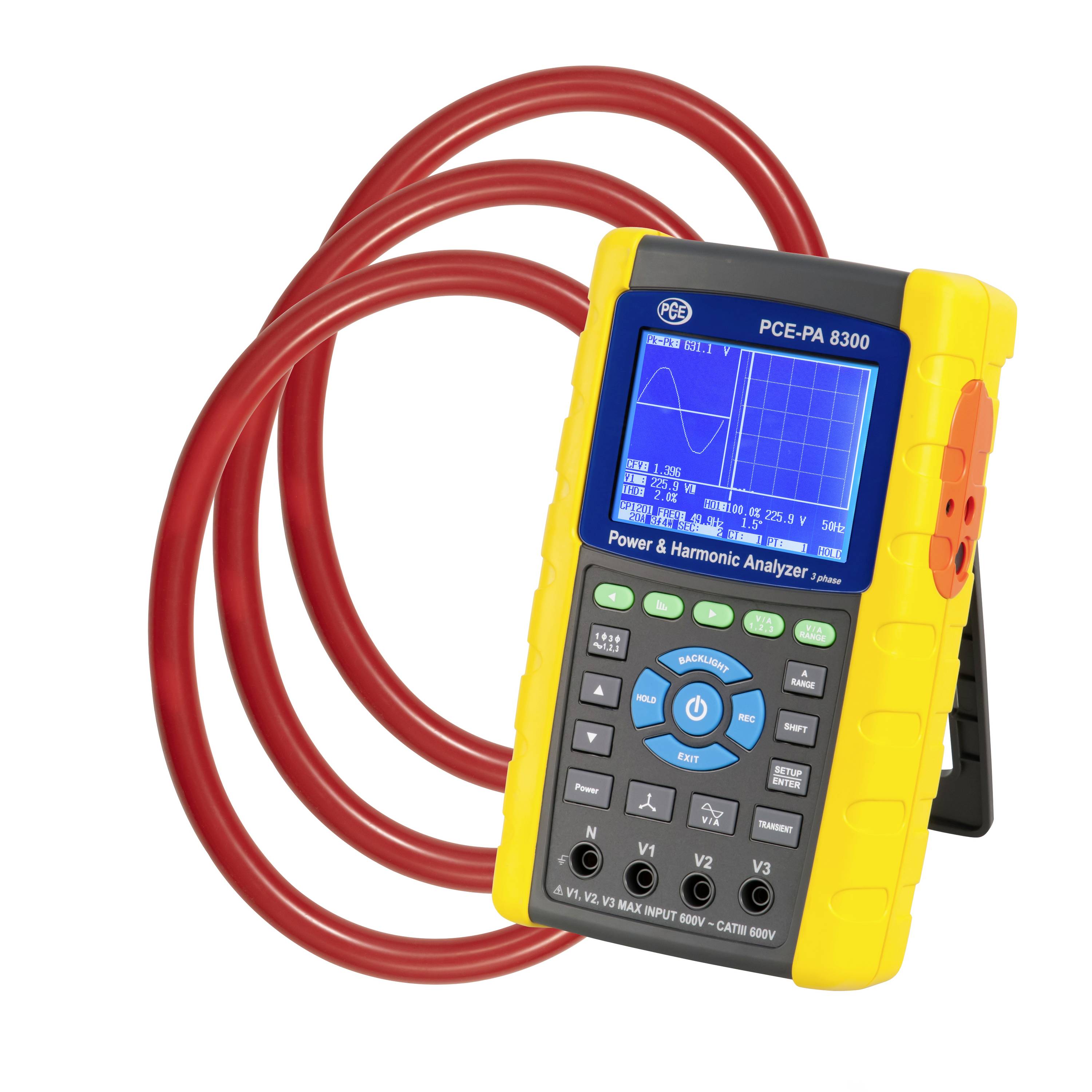

Draagbare PCE-PA 8300 vermogen- en harmonische analyzer met rode klemkabel in een lus achter het gele handheld apparaat dat een golfvorm op het scherm weergeeft.

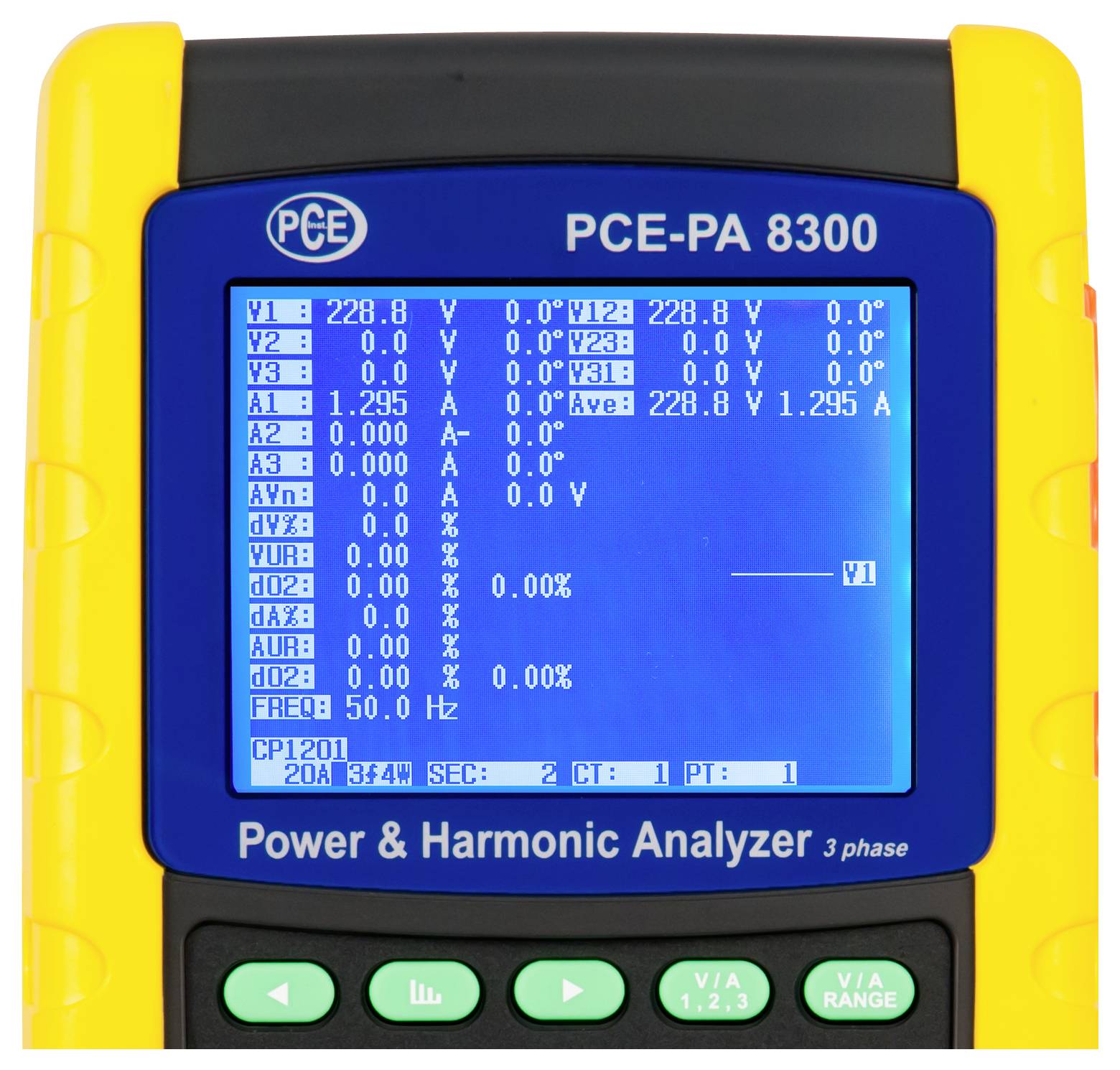

Handheld PCE-PA 8300 vermogen- en harmonische analyzer met driefase spanning- en stroommetingen weergegeven op een blauw scherm.

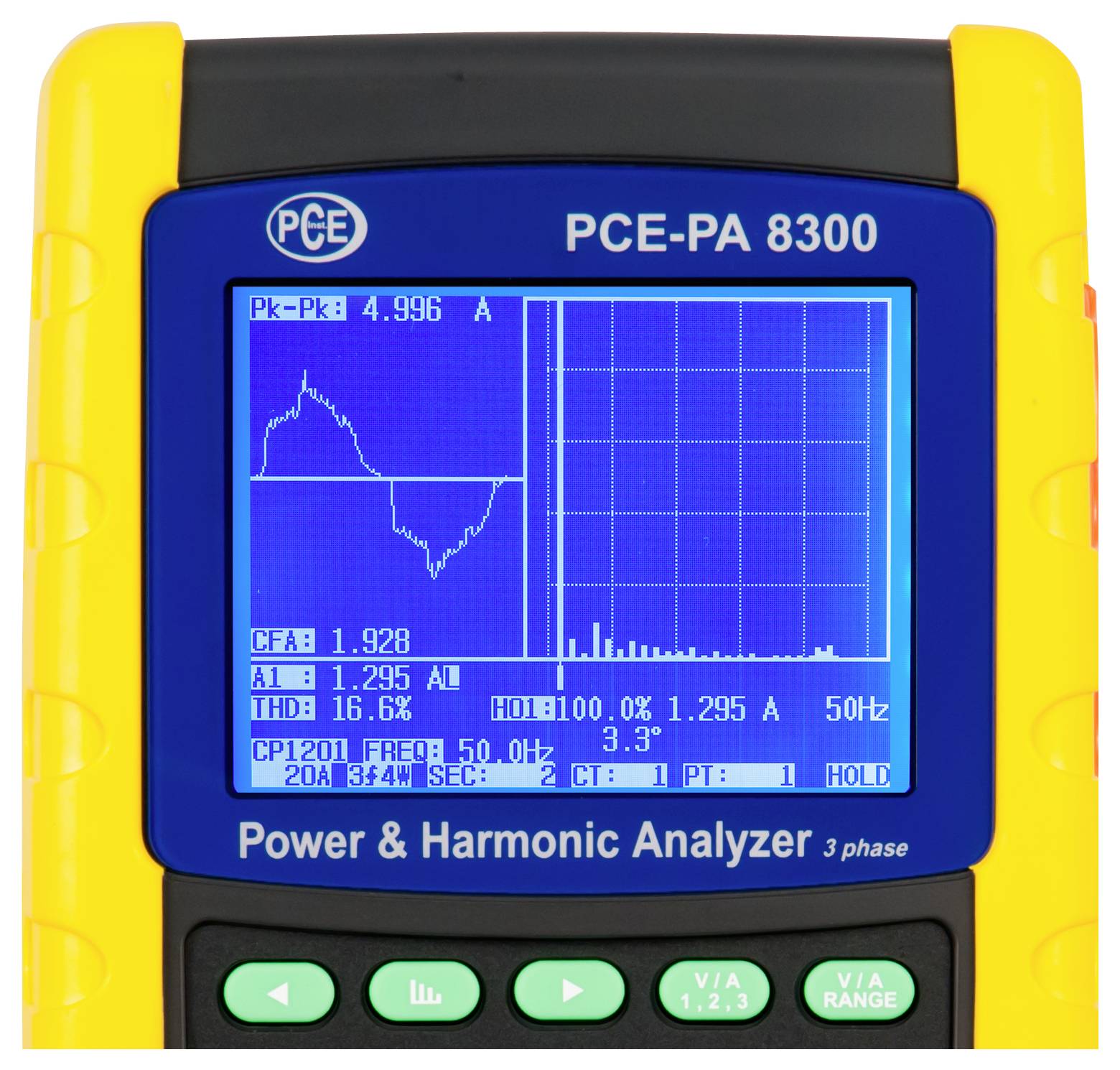

PCE-PA 8300 vermogen- en harmoniesch analysator display met stroomgolfvorm, spectrumstaven en aflezingen zoals Pk-Pk 4,996 A, THD 16,6%, en 50,0 Hz.

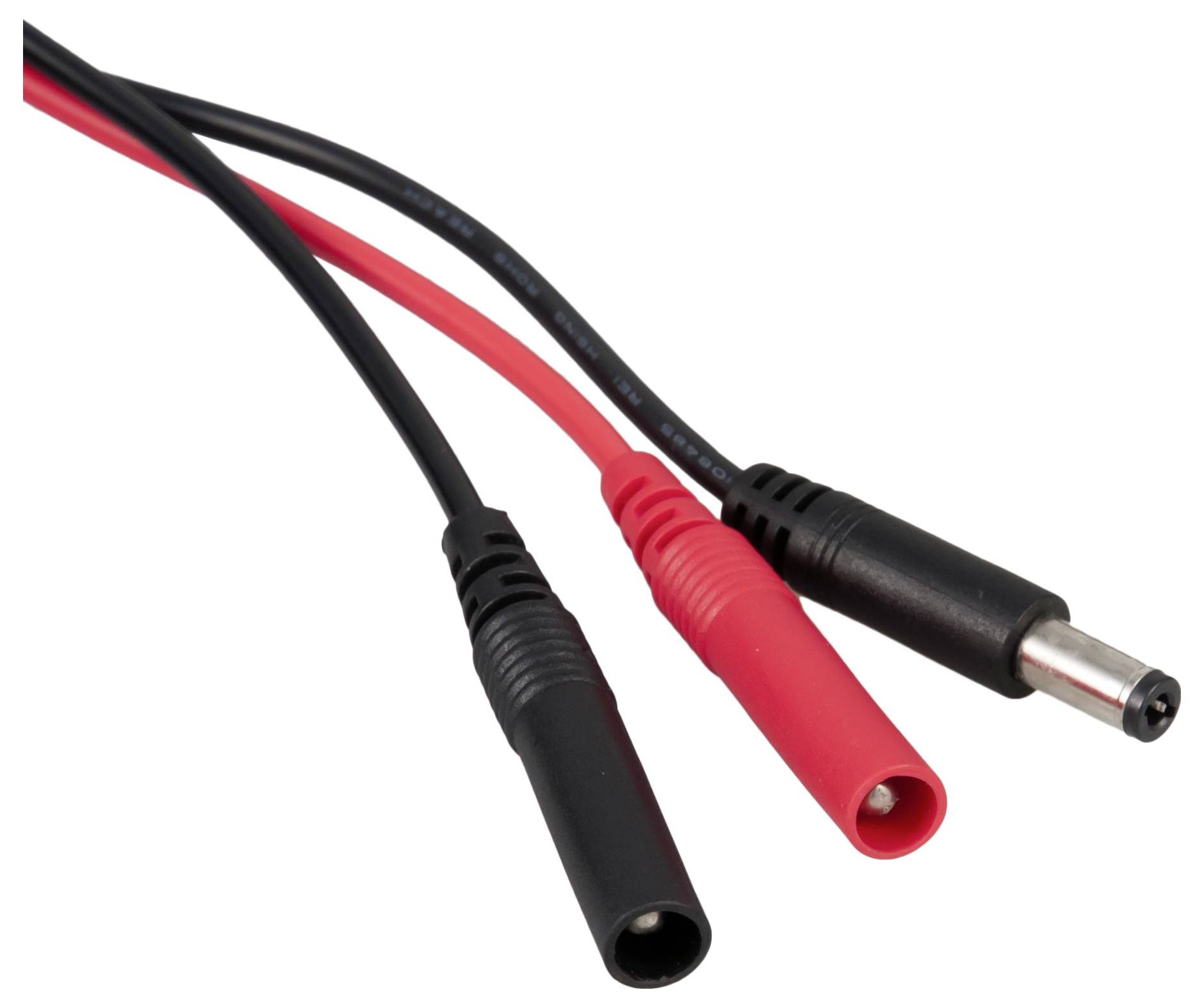

Drie geïsoleerde DC-stroomconnectorkabels met rode en zwarte draden en cilindervormige stekkeruiteinden op een witte achtergrond.

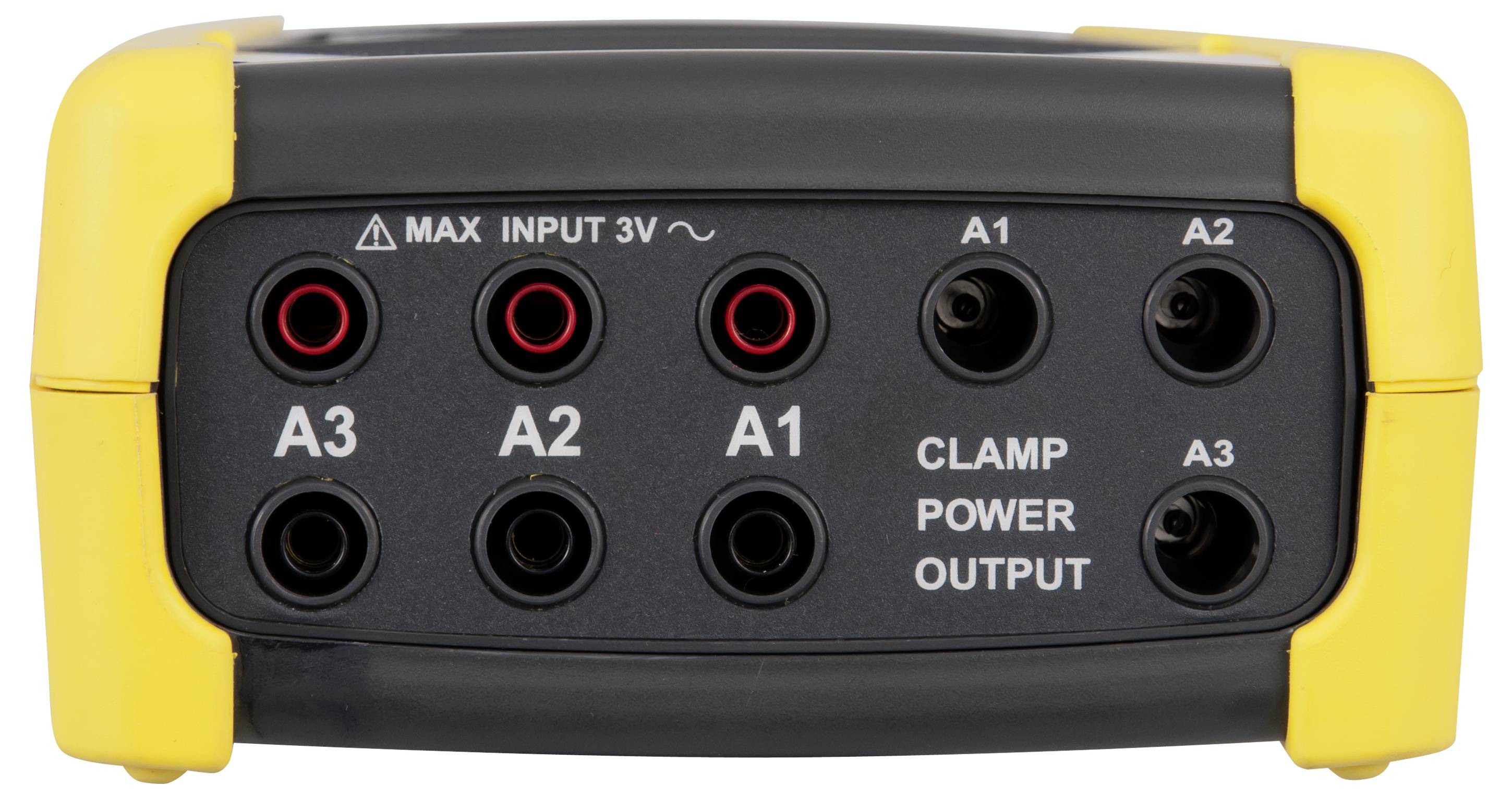

Voorkant van een stroomtangmeter met zes invoerpoorten gelabeld A1, A2, A3 en 'CLAMP POWER OUTPUT', plus 'MAX INPUT 3V'

1/5

Datasheet (PDF)

Leverbaar vr. 16 okt.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 2.615,70 / Stuk)

€ 2.615,70

excl. btw

Gratis verzending*

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Stroomtang PCE-PA 8300-2

Meetcategorie: Meetcategorie (LoV): CAT III 600 V
Meetbereik V/AC: 10 V - 600 V, V/DC: -
Basisnauwkeurigheid (±) %: 0.5 %
Multimeterkenmerk: Datalogger, Grafisch display

Technische specificaties

elektrische specificaties
spanningsmeting (AC V)
meetbereik: 10 V... 600 V (fase naar neutraal)
resolutie: 0,1 V
nauwkeurigheid: ± (0,5% + 0,5 V)
stroommeting (AC A) set 1
meetbereik: 20 A
resolutie: 0,001 A (< 10 A), 0,01 A (>= 10 A)
nauwkeurigheid: ± (0,5 % + 0,1 A)
<>meetbereik: 200 A
resolutie: 0,01 A (< 100 A), 0,1 A (>= 100 A)
nauwkeurigheid: ± (0,5% + 0,5 A)
: 1200 A
resolutie: 0,1 A (< 1000 A), 1 A (>= 1000 A)
nauwkeurigheid: ± (0,5 A + 5 A)
stroommeting (AC A) set 2
meetbereik: 30 A
resolutie: 0,001 A (< 10 A), 0,01 A (>= 10 A)
nauwkeurigheid: ± (0,5% + 0,1 A)
meetbereik: 300 A
resolutie: 0,01 A (< 100 A), 0,1 A (>= 100 A)
nauwkeurigheid: ± (0,5% + 0,5 A)
meetbereik: 3000 A
resolutie: 0,1 A (< 1000 A), 1 A (>= 1000 A)
nauwkeurigheid: ± (0,5 A + 5 A)
<>effectief vermogen
meetbereik: 0... 9,999 kW
resolutie: 0,001 kW
nauwkeurigheid: ±(1% + 0,008 kW)
: 10... 99,99 kW
resolutie: 0,01 kW
nauwkeurigheid: ±(1% + 0,008 kW)
: 100... 999,9 kW
resolutie: 0,1 kW
nauwkeurigheid: ± (1% + 0,8 kW)
: 1... 9,999 MW
resolutie: 0,001 MW
nauwkeurigheid: ± (1% + 0,008 MW)
schijnbaar vermogen
meetbereik: 0... 9,999 kVA
resolutie: 0,001 kVA
nauwkeurigheid: ± (1% + 0,008 kVA)
meetbereik: 10... 99,99 kVA
resolutie: 0,01 kVA
nauwkeurigheid: ± (1% + 0,08 kVA)
: 100... 999,9 kVA
resolutie: 0,1 kVA
nauwkeurigheid: ± (1% + 0,8 kVA)
: 1... 9,999 MVA
resolutie: 0,001 MVA
nauwkeurigheid: ± (1% + 0,008 MVA)
<>blindvermogen
meetbereik: 0... 9,999 kvar
resolutie: 0,001 kvar
nauwkeurigheid: ± (1% + 0,008 kvar)
meetbereik: 10... 99,99 kvar
resolutie: 0,01 kvar
nauwkeurigheid: ± (1% + 0,08 kvar)
meetbereik: 100... 999,9 kvar
resolutie: 0,1 kvar
nauwkeurigheid: ± (1% + 0,8 kvar)
meetbereik: 1... 9,999 MVAR
resolutie: 0,001 MVAR
nauwkeurigheid: ± (1% + 0,008 MVAR)
actieve energie
meetbereik: 0... 9,999 kWh
resolutie: 0,001 kWh
nauwkeurigheid: ± (2% + 0,008 kWh)
meetbereik: 10... 99,99 kWh
resolutie: 0,01 kWh
nauwkeurigheid: ± (2% + 0,08 kWh)
: 100... 999,9 kWh
resolutie: 0,01 kWh
nauwkeurigheid: ± (2% + 0,8 kWh)
meetbereik: 1... 9,999 MWh
resolutie: 0,001 MWh
nauwkeurigheid: ± (2% + 0,008 MWh)
schijnbaar vermogen
meetbereik: 0... 9,999 kVAh
resolutie: 0,001 kVAh
nauwkeurigheid: ± (2% + 0,008 kVAh)
meetbereik: 10... 99,99 kVAh
resolutie: 0,01 kVAh
nauwkeurigheid: ± (2% + 0,08 kVAh)
: 100... 999,9 kVAh
resolutie: 0,01 kVAh
nauwkeurigheid: ± (2% + 0,8 kVAh)
meetbereik: 1... 9,999 MVAh
resolutie: 0,001 MVAh
nauwkeurigheid: ± (2% + 0,008 MVAh)
Blindeenergie
meetbereik: 0... 9,999 kVARh
resolutie: 0,001 kVARh
nauwkeurigheid: ± (2% + 0,008 kVARh)
meetbereik: 10... 99,99 kVARh
resolutie: 0,01 kVARh
nauwkeurigheid: ± (2% + 0,08 kVARh)
meetbereik: 100... 999,9 kVARh
resolutie: 0,01 kVARh
nauwkeurigheid: ± (2% + 0,8 kVARh)
: 1... 9,999 MVARh
resolutie: 0,001 MVARh
nauwkeurigheid: ± (2% + 0,008 MVARh)
vermogensfactor
meetbereik: 0... 1
resolutie: 0,01
nauwkeurigheid: ± 0,04
<>fasehoek
meetbereik: -180°... 180°
resolutie: 0,1°
nauwkeurigheid: ± 1°
<>frequentie
meetbereik: 45... 65 Hz
resolutie: 0,1 Hz
nauwkeurigheid: ± 0,1 Hz
harmonische wisselspanning bij 50/60 Hz
meetbereik: 1... 20ste orde
resolutie: 0,1 V
nauwkeurigheid: 0,1%, ± (2% + 0,5 V), ± (2% + 10 digits)
meetbereik: 21... 30ste orde
resolutie: 0,1 V
nauwkeurigheid: 0,1%, ± (2% + 0,5 V), ± (2% + 20 digits)
meetbereik: 31... 50ste orde
resolutie: 0,1 V
nauwkeurigheid: 0,1%, niet gespecificeerd
<>harmonische van de wisselstroom bij 50/60 Hz
meetbereik: 1... 20ste orde
resolutie: 0,001... 1 A
nauwkeurigheid: 0,1%, ± (2% + 0,5 A), ± (2% + 10 digits)
meetbereik: 21... 30ste orde
resolutie: 0,001... 1 A
nauwkeurigheid: 0,1%, ± (2% + 0,5 A), ± (2% + 20 digits)
meetbereik: 31... 50ste orde
resolutie: 0,001... 1 A
nauwkeurigheid: 0,1%, niet gespecificeerd
algemene technische specificaties
display: 3,7" puntmatrix LCD (320 x 240 pixels) met LED-achtergrondverlichting
veiligheidsstandaard: IEC1010CAT III 600 V
ingangsweerstand AC V: 10 MOhm
werkfrequentie stroomtangen: 40 Hz... 1 kHz
geteste werkfrequentie stroomtangen: 45 Hz... 65 Hz
overbelastingsbeveiliging: AC V: 720 V RMS, AC A: 1300 A met stroomtang
datageheugen: SD-kaart
opnameinterval: 1 seconde
datalogger: Real-time opslag op SD-kaart
geheugeninterval: 2 seconden... 7200 seconden
gegevensuitvoer (alleen voor live-weergave op de PC): Via USB of RS-232 afhankelijk van de verbindingskabel
bedrijfstemperatuur: 0... +50 °C
omgevingsvochtigheid:< 80 % RV
voedingsspanning: 8 x 1,5 V AA-batterijen, 9 V netvoeding
stroomverbruik: Meetapparaat: 300 mA DC, stroomtang: 34 mA DC
maximale kabeldiameter: 50 mm
afmetingen: Meetapparaat: 225 x 125 x 64 mm, stroomtang: 210 x 64 x 33 mm, klembek: 86 mm (buiten)
gewicht: Meetapparaat: 948 g (incl. Batterijen), stroomtang: 467 g (incl. Kabel)

Soortnaam: Stroomtang

: 10 V

: 600 V

: 0.2 A

: 3000 A

Basisnauwkeurigheid (±) %: 0.5 %

Interfaces: RS232
USB

Hoogte: 225 mm

Breedte: 64 mm

: 125 mm

Gewicht: 948 g

: Fabrieksstandaard (zonder certificaat)

Meetcategorie: CAT III 600 V

Stroommeting: AC

Type: PCE-PA 8300-2

Weergave: Digitaal

Afm.: (l x b x h) 125 x 64 x 225 mm

Bijzonderheden: Datalogger
Grafisch display

Openingsbereik voor ampèretang: 175 mm

Documenten en downloads

Datablad

Datablad 2813622 PCE Instruments PCE-PA 8300-2 Stroomtang Digitaal Datalogger, Grafisch display CAT III 600 V

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2813622 PCE Instruments PCE-PA 8300-2 Stroomtang Digitaal Datalogger, Grafisch display CAT III 600 V

Omschrijving

3-fasen vermogens- en netstoringsanalysator / harmonische-analysator / tot 3000 A AC / met SD-datageheugen / grafisch display / verschillende stroomtangDer netanalysator PCE-PA 8300 valt op door zijn eenvoudige gebruik. De netanalysator slaat alle meetwaarden op een SD-kaart op. De PCE-PA 8300 netanalysator kan voor vermogensmeting en netanalyse worden gebruikt. Het vermogen kan door de netanalysator tot 9999 MW worden gemeten. Voor de netanalyse kan de PCE-PA 8300 netanalysator harmonischen en harmonischen tot de 50e orde exact bepalen. Alle meetwaarden worden op het grafische LCD weergegeven. Zo is het geen probleem met de netanalysator om de netvervorming weer te geven. Voor een nauwkeurige net- en vermogensanalyse kunnen de meetgegevens in een vrij instelbaar geheugeninterval op een SD-geheugenkaart worden opgeslagen. Dit maakt langdurige opnamen met de PCE-PA 8300 netanalysator mogelijk. De netanalysator is in twee verschillende sets verkrijgbaar. Zo kan de PCE-PA 8300 eenmaal met stroomtangen en eenmaal met flexibele Rogowskispullen worden geleverd.

De teksten voor dit artikel zijn automatisch vertaald.

Omvang van de levering

1 x netanalysator PCE-PA 83003 x stroomtang voor metingen tot 3000 A4 x geïsoleerde krokodillenklemmen4 x veiligheidsmeetsnoeren 6 x 1,5 V AA batterij 1 x 9 V netadapter1 x draagtasche1 x 2 GB SD-geheugenkaart 1 x gebruiksaanwijzing
