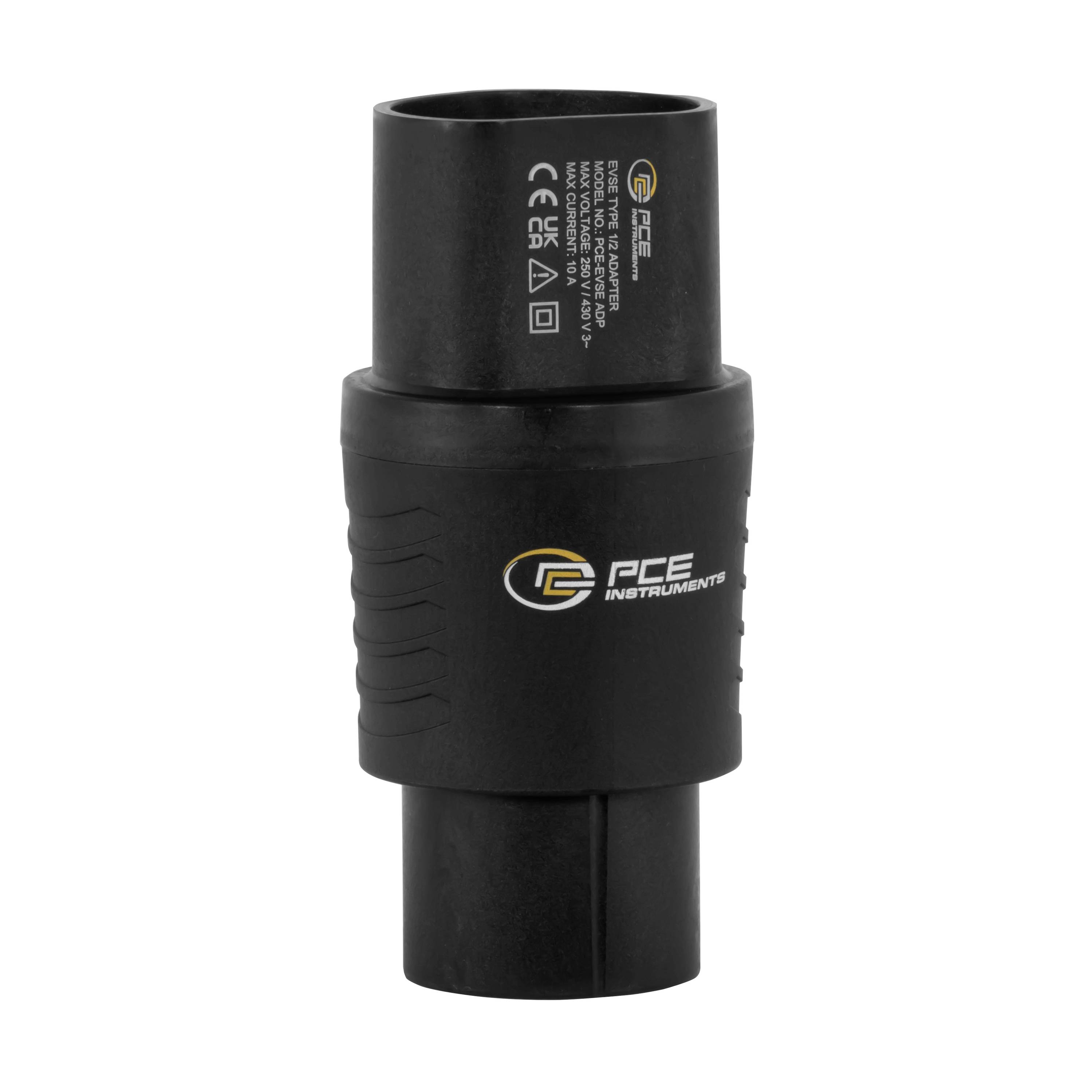

PCE Instruments PCE-EVSE ADP eMobility accessoire Type 2 Aantal aansluitingen 1 x
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
5 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 128,09 / Stuk)
€ 128,09
excl. btw
& Gratis verzending*
Slechts 5 Stuk(s) beschikbaar
Technische specificaties
- Testfuncties
- PE pre-test: Ja, met capacitieve elektrode
- PP-simulatie: Open, 13 A, 20 A, 32 A, 63 A
- CP-STATUS: A, B, C, D
- CP-FOUT: „E” E
- PE-fout / aardingsfout: Ja
- Algemene technische gegevens
- AANSLUITINGEN: L1, L2, L3, N, PE
- Aansluitingen extra informatie:
- Max. 230 V (1-fase) / 430V (3-fasen); 50 / 60 Hz
- 10A / 250 V.

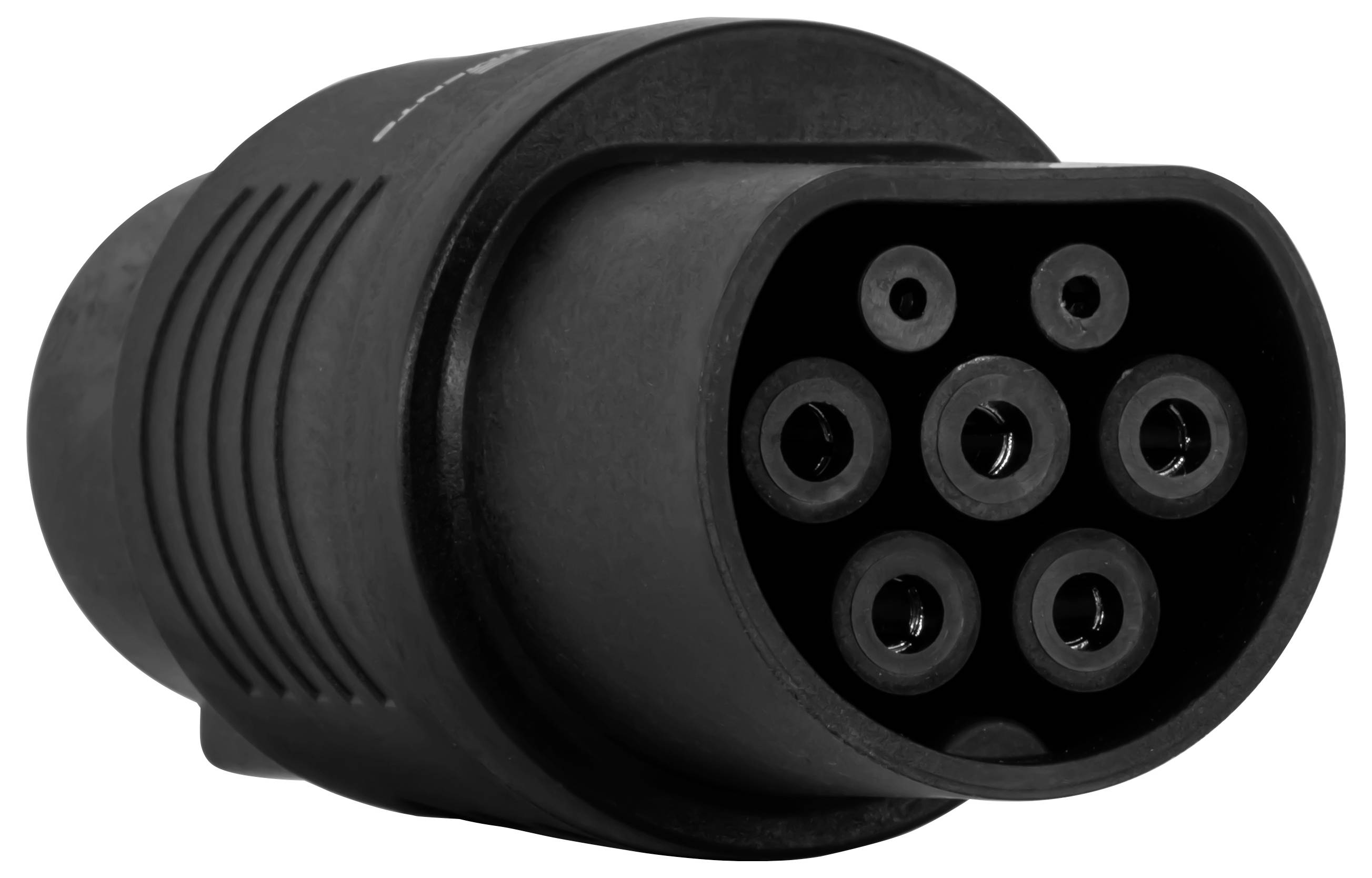

- Type 2 stekker vast aan de kabel
- (Voor type 1 optionele adapter vereist)
- Norm(en): IEC62196-2 type 2 stekker
- Kabellengte: 25 cm
- Veiligheidsstandaard: CAT II / 300 V.
- Contactdoos: Max. 250 V; 50/60 Hz; 10 A
- Uitgangen: 2 stuks 4 mm bussen (signaaluitgangsklemmen)
- Zekering(en): Contactdoos T10A/250V
- Soortnaam
eMobility accessoire
- Laadstekker
Type 2
- Aantal aansluitingen
1 x
- Kabellengte
25 cm
IP40
- Kleur (specifiek)
Zwart-grijs
150 mm
- Breedte
70 mm
- Hoogte
70 mm
- Gewicht
308
- Max. temperatuur
40 °C
- Min. temperatuur
0 °C
Documenten en downloads
Datablad
Datablad 3192920 PCE Instruments PCE-EVSE ADP eMobility accessoire Type 2 Aantal aansluitingen 1 x
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3192920 PCE Instruments PCE-EVSE ADP eMobility accessoire Type 2 Aantal aansluitingen 1 x
Omschrijving
Meetaansluitadapter voor wandboxen / voertuigsimulatie / kabelsimulatie / CP-uitgang en netcontactdoos voor meetdoeleinden / incl. transporttas
De meetaansluitadapter voor Wallboxen is voor VDE 0100-tester om laadstations (laadmodus 3) voor elektrische auto's te controleren. Deze adapter kan met de installatietester PCE-ITE 55B of met de meeste andere gebruikelijke VDE 0100-testers worden gebruikt. Dankzij de LED's voor de spanningsherkenning in de 3 fasen kan snel worden vastgesteld wanneer er een installatiefout is.
Met de PP State draaischakelaar kan de stroombelastbaarheid van de laadkabel worden gesimuleerd. De stroombelastbaarheid wordt gesimuleerd met verschillende weerstanden in de meetaansluitadapter voor wandboxen die tussen PP- en PE-geleiders zijn aangesloten. Met de draaischakelaar CP State kunnen verschillende voertuigtoestanden worden gesimuleerd. De voertuigtoestanden worden met verschillende weerstanden gesimuleerd, die tussen de CP- en PE-geleiders zijn aangesloten.
Op het stopcontact kan een externe belasting worden aangesloten. Deze uitgang is alleen bedoeld voor meetdoeleinden en biedt de mogelijkheid om de werking van de stroomteller te controleren. Bovendien kan met de meetaansluitadapter voor Wallboxen ook een PE-fout (aardaansluiting) worden gesimuleerd. De meetaansluitadapter voor Wallboxen wordt in een apparaattas geleverd. Optioneel is er voor wandboxen met type 1-aansluiting nog een adapter.
De teksten voor dit artikel zijn automatisch vertaald.
De meetaansluitadapter voor Wallboxen is voor VDE 0100-tester om laadstations (laadmodus 3) voor elektrische auto's te controleren. Deze adapter kan met de installatietester PCE-ITE 55B of met de meeste andere gebruikelijke VDE 0100-testers worden gebruikt. Dankzij de LED's voor de spanningsherkenning in de 3 fasen kan snel worden vastgesteld wanneer er een installatiefout is.
Met de PP State draaischakelaar kan de stroombelastbaarheid van de laadkabel worden gesimuleerd. De stroombelastbaarheid wordt gesimuleerd met verschillende weerstanden in de meetaansluitadapter voor wandboxen die tussen PP- en PE-geleiders zijn aangesloten. Met de draaischakelaar CP State kunnen verschillende voertuigtoestanden worden gesimuleerd. De voertuigtoestanden worden met verschillende weerstanden gesimuleerd, die tussen de CP- en PE-geleiders zijn aangesloten.
Op het stopcontact kan een externe belasting worden aangesloten. Deze uitgang is alleen bedoeld voor meetdoeleinden en biedt de mogelijkheid om de werking van de stroomteller te controleren. Bovendien kan met de meetaansluitadapter voor Wallboxen ook een PE-fout (aardaansluiting) worden gesimuleerd. De meetaansluitadapter voor Wallboxen wordt in een apparaattas geleverd. Optioneel is er voor wandboxen met type 1-aansluiting nog een adapter.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- PE-voorcontrole
- status van de Proximity-Pilot PP en de Control-Pilot CP
- -simulatie van CP-fouten „E” en van PE-fouten
- netcontactdoos voor
- meetdoeleinden veiligheidsmeetbussen
- incl. type 2 stekker incl.

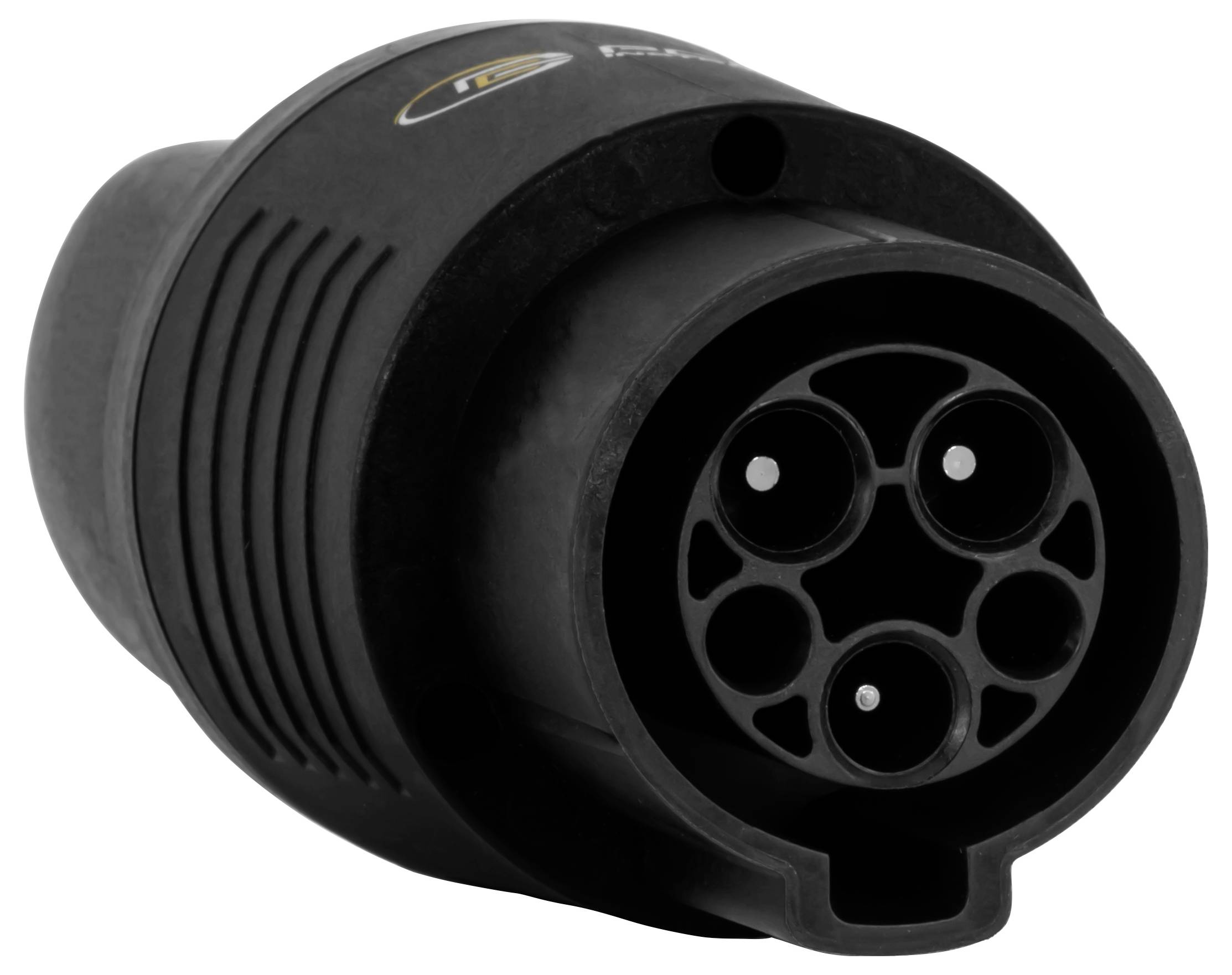

- adapter naar type 1
Omvang van de levering
- 1 x meetaansluitadapter voor Wallboxen-EVSE 310+
- 1x gebruiksaanwijzing
- 1x transporttas
- 1x type 2 stekker
- 1x adapter naar type 1 (PCE-EVSE ADP)
Opmerkingen
- Let op:
Voor het aansluiten en het installeren van een apparaat dat werkt op krachtstroom (3-fasenaansluiting) is vaak toestemming nodig van de netbeheerder. Daarnaast mag dat alleen worden uitgevoerd door een erkende installateur. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
- Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
