PCE Instruments eMobility installatietestapparaat Type 2 Mode 3 Aantal aansluitingen 5 x
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
76 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 293,39 / Stuk)
€ 293,39
excl. btw
& Gratis verzending*
Inclusief 14 dagen retourrecht
Highlights & Details

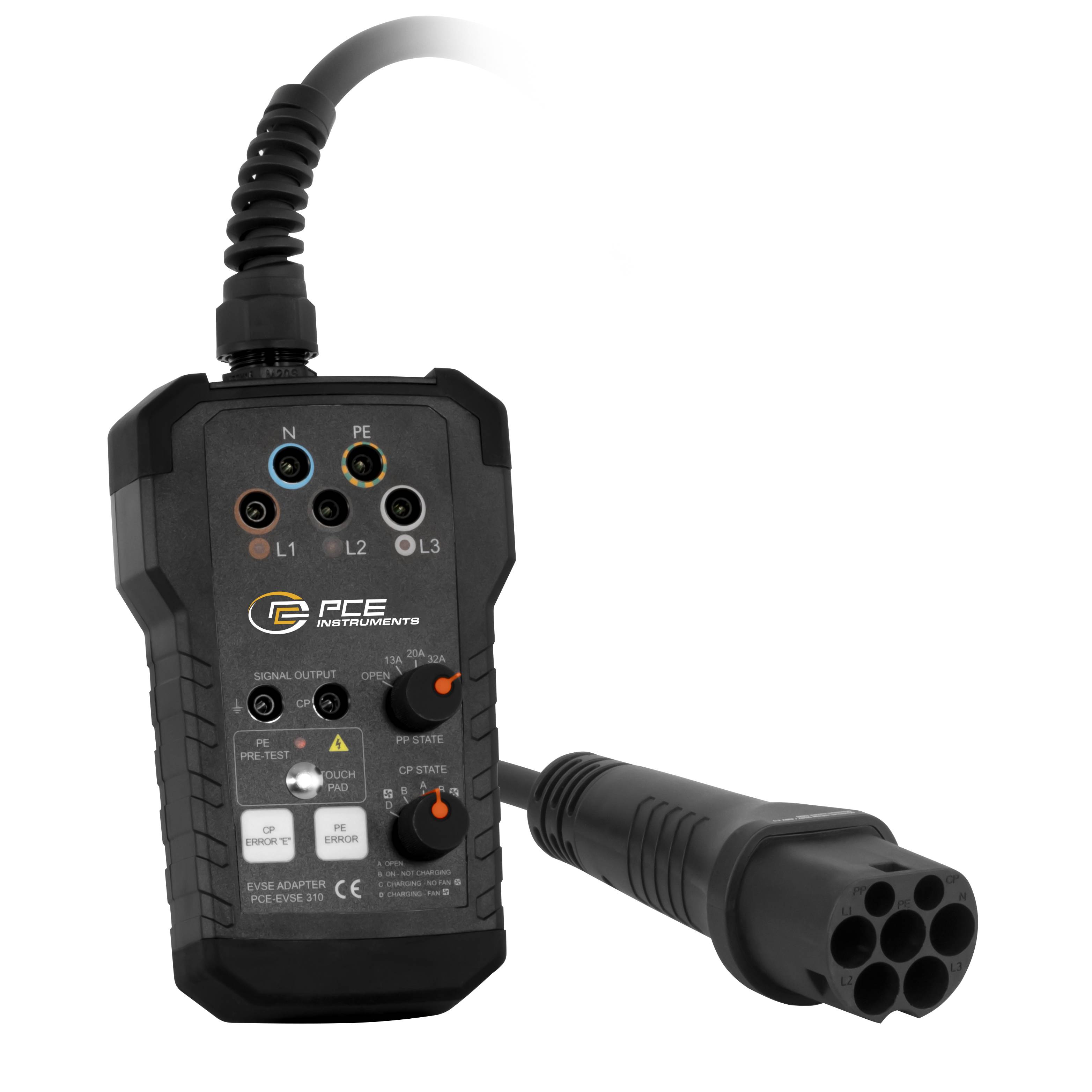

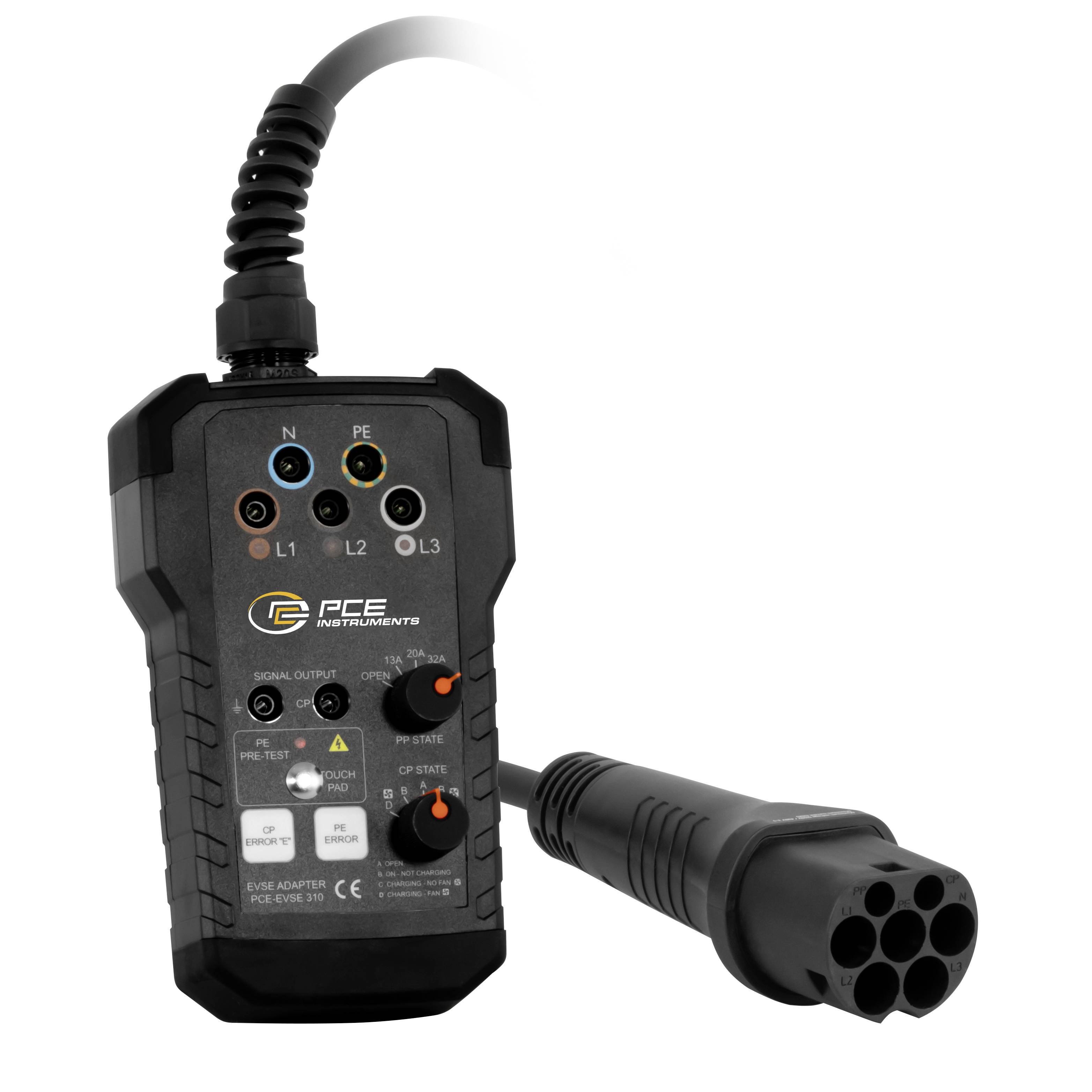

PROFESSIONAL. CALIBRATED. APPARATUUR. PCE-EVSE 310
- Meetaansluitadapter voor wandboxen
- Voertuigsimulatie
- Kabelsimulatie
- CP-uitgang en contactdoos voor meetdoeleinden
- inclusief reisetui
- PE-voorcontrole
- Status van de Proximity-Pilot PP en de Control-Pilot CP
- Simulatie van CP-fouten „E” en PE-fouten
- Contactdoos voor meetdoeleinden
- Veiligheidsmeetbussen
- Optionele adapter naar type 1
- Incl. Type 2 stekker
Technische specificaties
- Testfuncties
- PE pre-test ja, met capacitieve elektrode
- PP simulatie open, 13 A, 20 A, 32 A, 63 A
- CP STATUS A, B, C, D
- CP-FOUT „E” E
- PE-fout / aardingsfout ja
- Algemene technische gegevens
- AANSLUITINGEN L1, L2, L3, N, PE
- Aansluitingen extra informatie max. 230 V.
- 1-fase) / 430V (3-fasen); 50 / 60Hz
- 10A / 250 V.

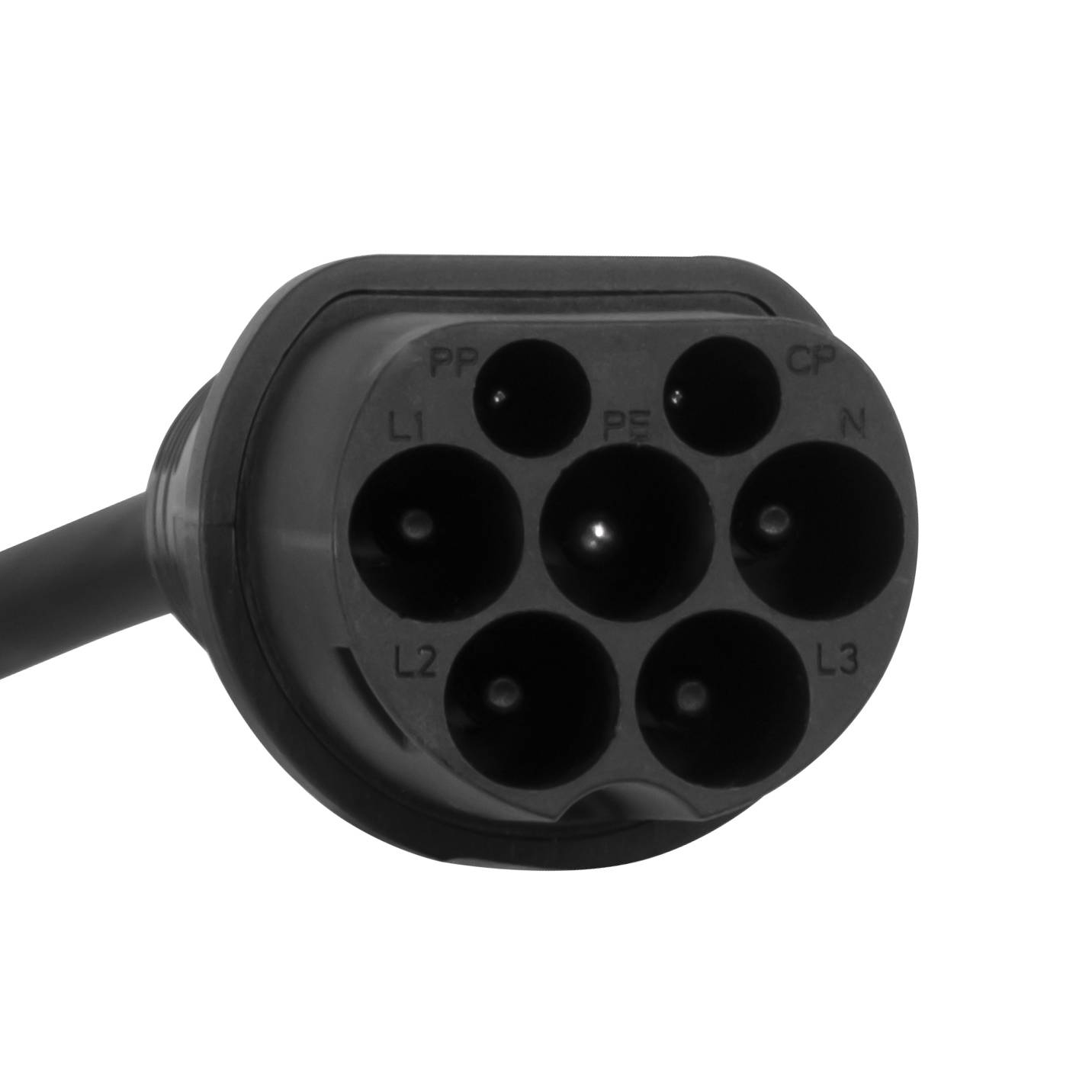

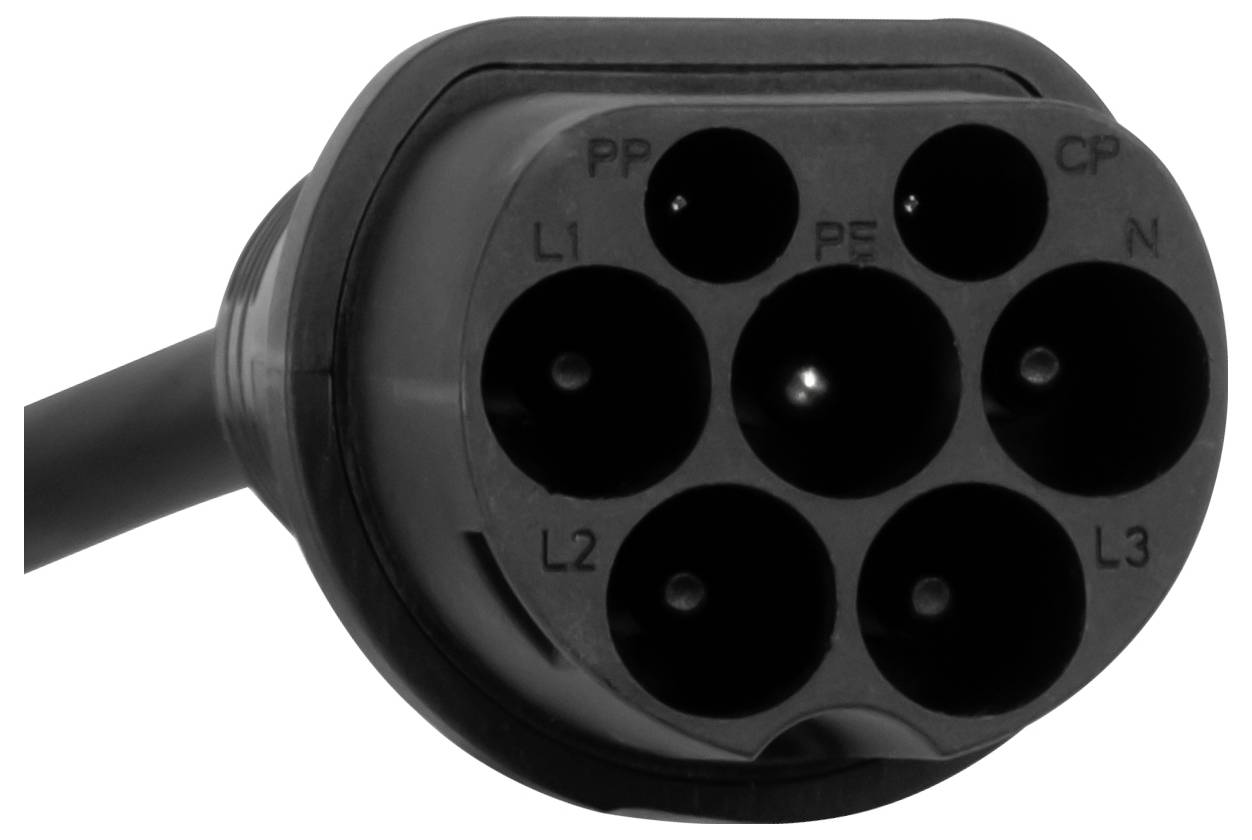

- Type 2 stekker vast aan de kabel (voor type 1 optionele adapter vereist)
- Norm(en) IEC62196-2 type 2 stekker
- Kabellengte 25 cm
- Veiligheidsstandaard II / 300 V.
- Contactdoos max. 250 V; 50/60 Hz; 10 A
- Uitgangen 2 stuks 4 mm bussen (signaaluitgangsklemmen)
- Zekering(en) contactdoos T10A/250V
- Beschermingsklasse (apparaat) IP40
- Gewicht 643 g
- Afmetingen (L x B x H) 600 x 105 x 73 mm
- Gebruikscondities 0 tot 40 °C, 80% Hrel
- Opslagcondities -10 tot 50 °C, 80% RV
- Talen van de handleiding Duits, Engels
- Soortnaam
eMobility installatietestapparaat
- Laadstekker
Type 2
- Laadmodus
Mode 3
- Aantal aansluitingen
5 x
- Aantal fases
1-fasig & 3-fasig
- Kabellengte
25 cm
IP40
- Goedkeuringen
IEC62196-2 type 2 stekker
- Kleur (specifiek)
Zwart-grijs
600 mm
- Breedte
105 mm
- Hoogte
73 mm
- Gewicht
643 g
Documenten en downloads
Datablad
Datablad 3192918 PCE Instruments eMobility installatietestapparaat Type 2 Mode 3 Aantal aansluitingen 5 x
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3192918 PCE Instruments eMobility installatietestapparaat Type 2 Mode 3 Aantal aansluitingen 5 x
Omschrijving
De meetaansluitadapter voor Wallboxen is voor VDE 0100-tester om laadstations (laadmodus 3) voor elektrische auto's te controleren. Deze adapter kan met de installatietester PCE-ITE 55B of met de meeste andere gebruikelijke VDE 0100-testers worden gebruikt. Dankzij de LED's voor de spanningsherkenning in de 3 fasen kan snel worden vastgesteld wanneer er een installatiefout is.
Met de PP State draaischakelaar kan de stroombelastbaarheid van de laadkabel worden gesimuleerd. De stroombelastbaarheid wordt gesimuleerd met verschillende weerstanden in de meetaansluitadapter voor wandboxen die tussen PP- en PE-geleiders zijn aangesloten. Met de draaischakelaar CP State kunnen verschillende voertuigtoestanden worden gesimuleerd. De voertuigtoestanden worden met verschillende weerstanden gesimuleerd, die tussen de CP- en PE-geleiders zijn aangesloten.

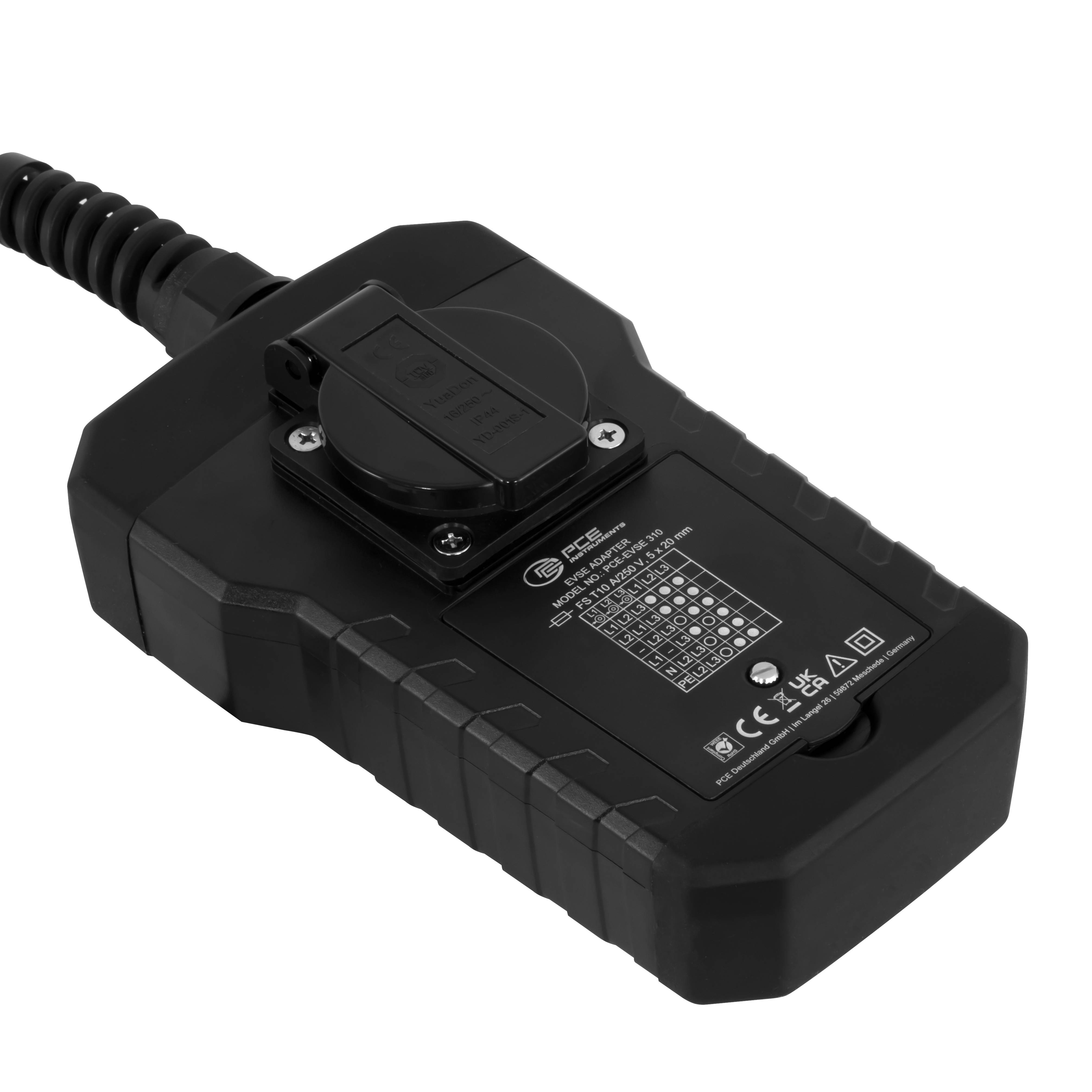

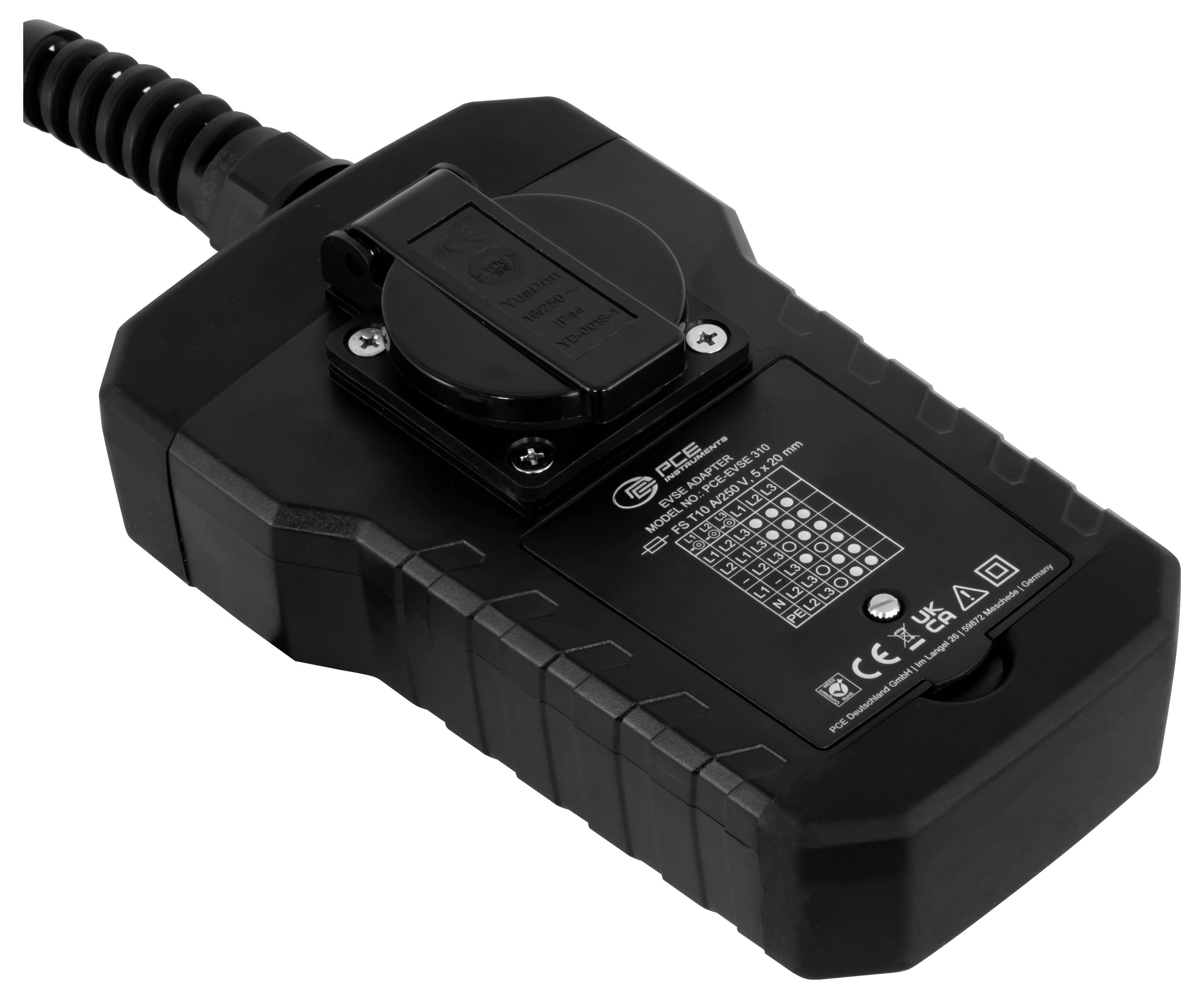

Op het stopcontact kan een externe belasting worden aangesloten. Deze uitgang is alleen bedoeld voor meetdoeleinden en biedt de mogelijkheid om de werking van de stroomteller te controleren. Bovendien kan met de meetaansluitadapter voor Wallboxen ook een PE-fout (aardaansluiting) worden gesimuleerd. De meetaansluitadapter voor Wallboxen wordt in een apparaattas geleverd. Optioneel is er voor wandboxen met type 1-aansluiting nog een adapter.
De teksten voor dit artikel zijn automatisch vertaald.
Met de PP State draaischakelaar kan de stroombelastbaarheid van de laadkabel worden gesimuleerd. De stroombelastbaarheid wordt gesimuleerd met verschillende weerstanden in de meetaansluitadapter voor wandboxen die tussen PP- en PE-geleiders zijn aangesloten. Met de draaischakelaar CP State kunnen verschillende voertuigtoestanden worden gesimuleerd. De voertuigtoestanden worden met verschillende weerstanden gesimuleerd, die tussen de CP- en PE-geleiders zijn aangesloten.
Op het stopcontact kan een externe belasting worden aangesloten. Deze uitgang is alleen bedoeld voor meetdoeleinden en biedt de mogelijkheid om de werking van de stroomteller te controleren. Bovendien kan met de meetaansluitadapter voor Wallboxen ook een PE-fout (aardaansluiting) worden gesimuleerd. De meetaansluitadapter voor Wallboxen wordt in een apparaattas geleverd. Optioneel is er voor wandboxen met type 1-aansluiting nog een adapter.
De teksten voor dit artikel zijn automatisch vertaald.
Omvang van de levering
- 1 x meetaansluitadapter voor Wallboxen PCE-EVSE 310
- 1x gebruiksaanwijzing
- 1x transporttas
- 1x type 2 stekker
