Benning 11001243 EV 3-1 Wallbox contactdoostester

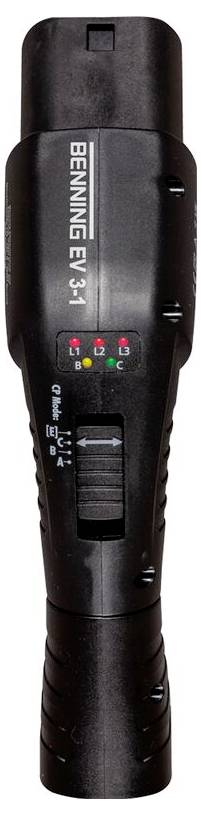

Benning EV 3-1. De Wallboxtester en meetadapter
Benning EV 3-1 maakt een eenvoudige en snelle functietest en het opsporen van storingen in Wallboxes mogelijk. In combinatie met een geschikte installatietester kan de veiligheids- en functietest van AC-laadstations (Wallboxes) voor elektrische voertuigen conform DIN VDE 0100-600 (IEC 60364-6) en DIN VDE 0105-100 (en 50110) volgens de norm worden aangetoond. Compatibel voor 1- en 3-fasige laadstations (EVSE) van laadmodus 3 met type 2-connectoren. Maakt een eenvoudige functietest van de Wallbox en het contact van de installateur met het laadstation mogelijk. Simulatie van verschillende voertuigtoestanden: A (niet verbonden), B (verbonden, niet gereed), C (laden zonder ventilatie), E (fout, kortsluiting tussen CP-PE). Weergave van de uitgangsspanning (L1/L2/L3) en voertuigstatus (B/C) via gekleurde LED's. Controle van het EVSE-vergrendelingssysteem vanaf status B (vrijgave van de laadkabel wordt geblokkeerd) 4 mm bussen (L1/L2/L3/N/PE) voor eenvoudige aansluiting op installatietester. 4 mm bus (CP-signaal) voor de analyse van het CP-signaal via een oscilloscoop/multimeter. Te gebruiken op alle gangbare laadstations (Wallboxes) met laadstekkerdoos en vast aangesloten laadkabel type 2. Door de eenvoudige hantering ook door elektrotechnisch ondergebrachte personen (EuP's) te bedienen. Meetcategorie CAT II 300 V
