Name: PCE Instruments PCE-DPD-U Digitaal display
Brand: PCE Instruments
SKU: 2452393
Availability: BackOrder

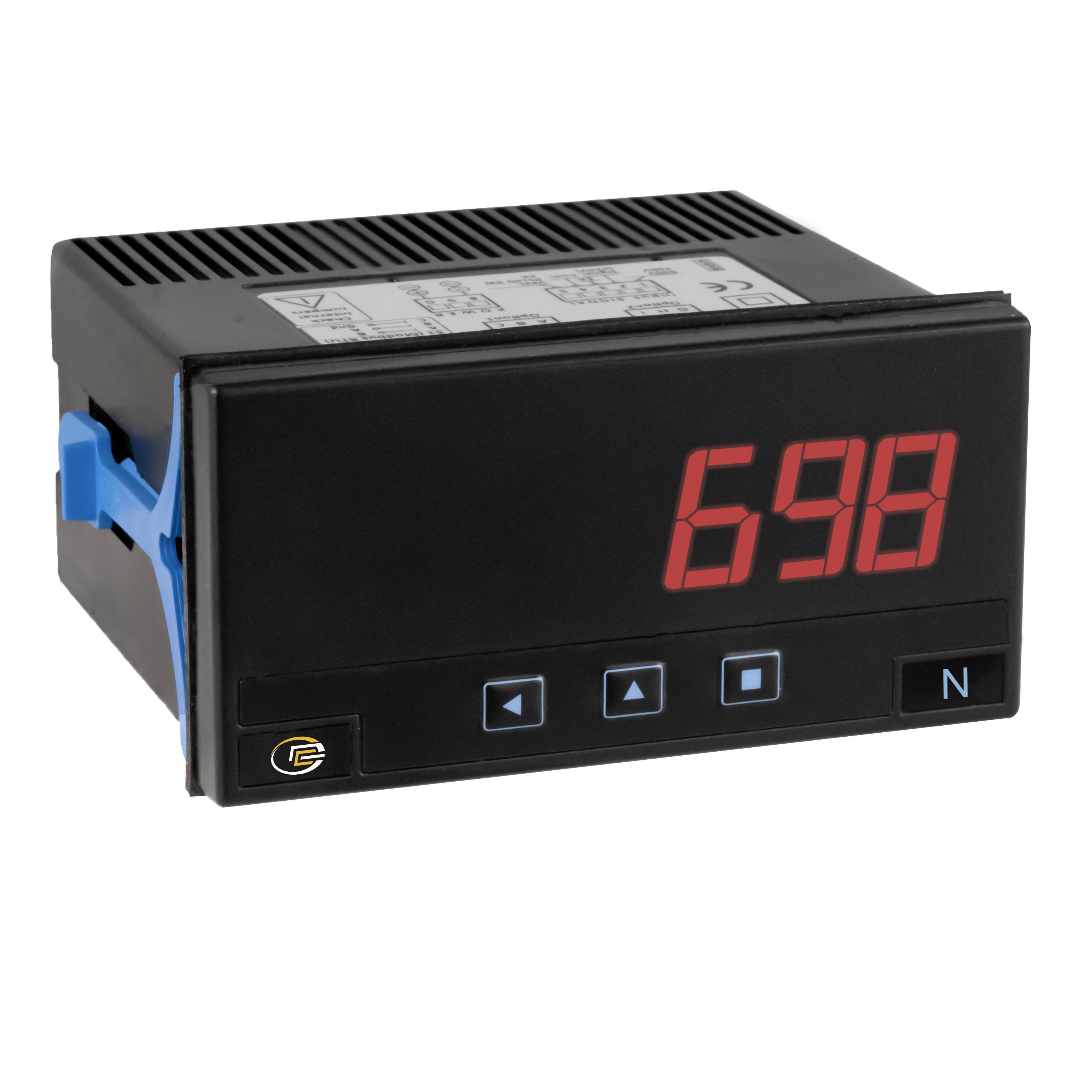

Digitaal panelwerktuig met rood '69.8' op een zwart display, met kleine blauw verlichte bedieningsknoppen en een 'N'-indicator.

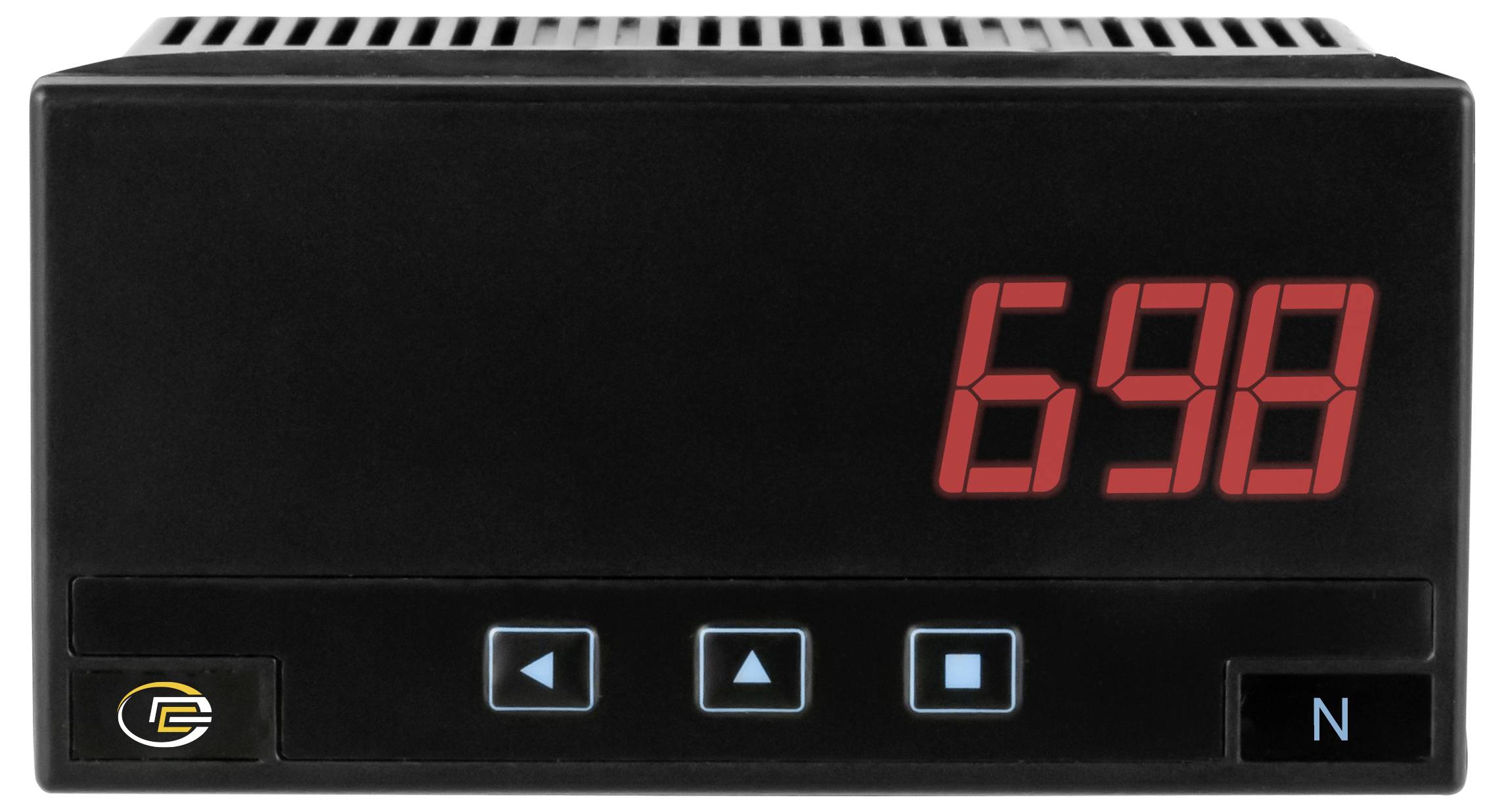

Zwart digitaal bedieningspaneel met rood zevensegmentendisplay dat '698' weergeeft, drie blauwe pijl-/vierkanteknoppen en een 'N'-indicator aan de rechterkant.

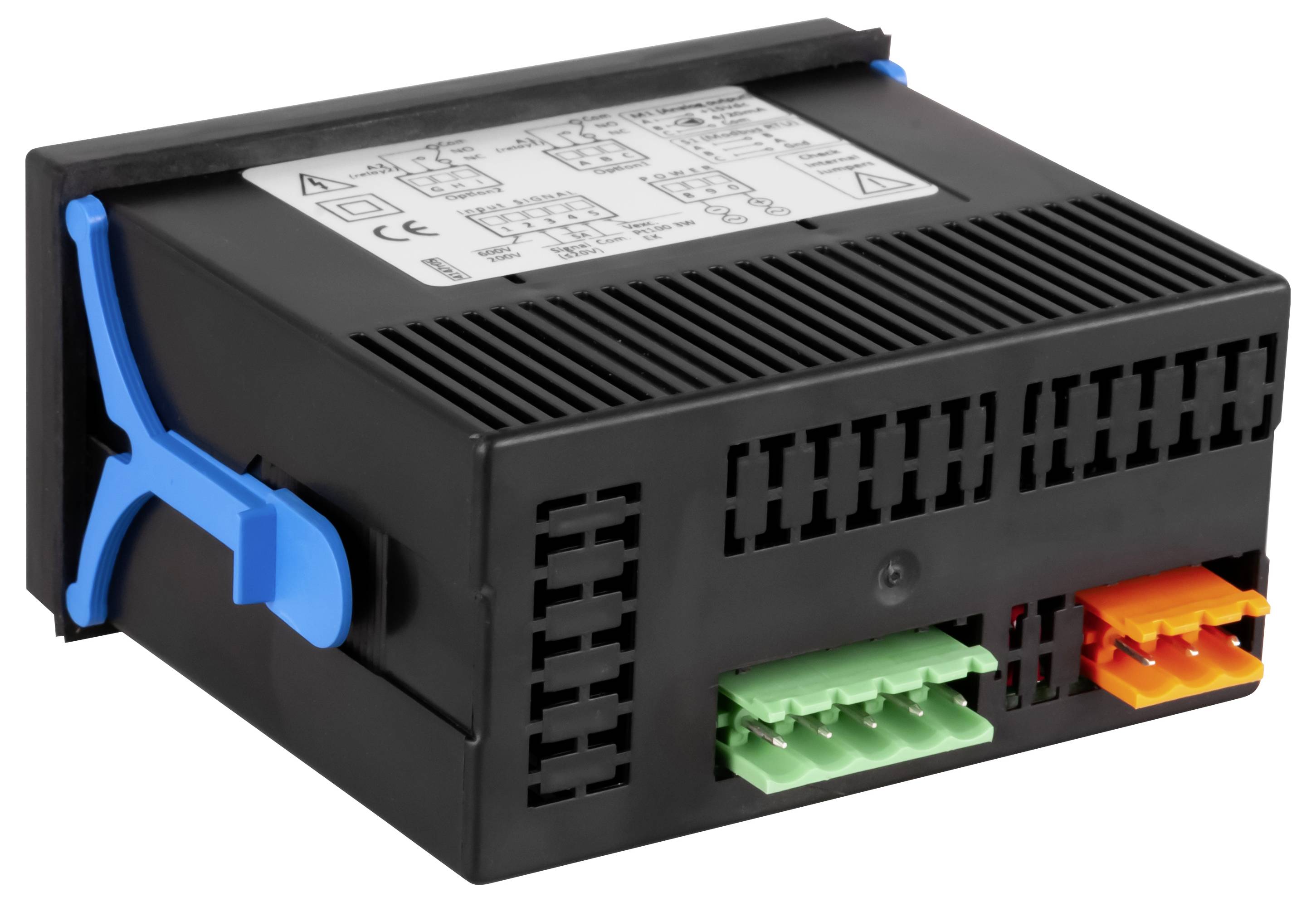

Zwart industrieel elektronisch besturingsmodule met geventileerde behuizing, blauwe zijklemmen en groene en oranje aansluitklemmen aan de voorkant

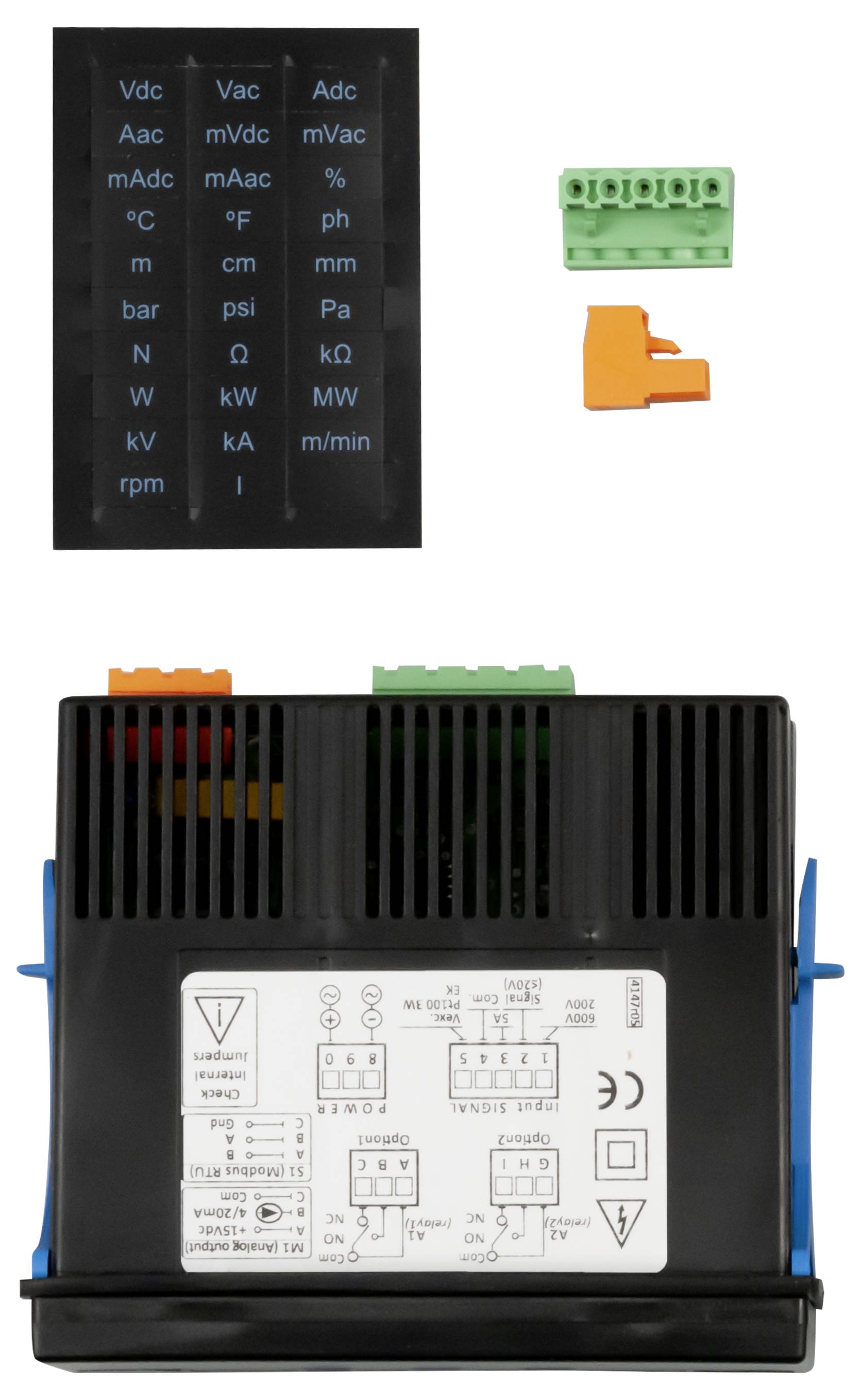

Digitale paneelmeter met een zwart frontdisplay, bedradingsetiketten, een groen aansluitblok en oranje klem, weergegeven met schemadiagram van de achteraansluitingen.

1/4

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar wo. 16 dec.

Verkoop en verzending door Conrad Electronic

Aantal

Stuk(s)

Totaal (€ 224,99 / Stuk)

€ 224,99

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

Inbouwmeetinstrument

Voorzijde IP 65
Verschillende eenheden mogelijk
Digitaal display voor het industriële proces
Optionele uitgangen
4-cijferig digitaal display
Veel sensoren kunnen worden aangesloten

Technische specificaties

Ingang
2-, 3-draads PT100, PT500, PT1000, Ni100, Ni200, Ni1000
Thermo-elementen type K, J, E, N, L, R, S, B, T, C
Potentiometer: 500... 20 kOhm
Weerstand: 5k... 50 kOhm
Processignalen: 4... 20 mA, 0... 10 V.
Frequentie: 0... 100 Hz
DC-spanning: 60 mV, 200 mV 2 V, 20 V, 200 V, 600 V.
DC-stroom: 20 mA, 5 A
AC-SPANNING: 2 V, 20 V, 200 V, 600 V.
AC-stroom: 20 mA, 5 A meetsnelheid 3 / seconde
resolutie 16 bit
nauwkeurigheid 0,1%
inwendige weerstand
spanningsmeting: 1 MΩ
Stroommeting: 12 Ω
schaalverdeling 21 punten
weergave 4-cijferige 7-segments LED-weergave, driekleurig
weergavebereik -1999... 9999
uitgangen relais, Anaog, Seriel met optionele uitgangskaarten
omgevingstemperatuur
in bedrijf: 0 °C... 55 °C.
Opslag: -20 °C... +70 °C
afmetingen digitaal display 96 mm x 48 mm x 91 mm
schakelpaneel 92 mm x 45 mm (conform DIN)
voedingsspanning 18... 265 V AC/DC
beschermingsgraad front: IP 65
gewicht < 200 g
montage montageclips met klemschroeven, elektrische aansluiting via klemmenstrook behuizing digitaal display robuuste kunststof behuizing

Soortnaam: Digitaal display

Meetfunctie: Spanning

Type: PCE-DPD-U

Meetbereik (max.): 600 V

Inbouwbreedte: 92 mm

Weergave (counts): 9999

Inbouwhoogte: 45 mm

Afm.: (l x b x h) 96 x 48 x 91 mm

Bijzonderheden: Dubbele schaalverdeling

Breedte: 48 mm

Hoogte: 91 mm

: 96 mm

: Fabrieksstandaard (zonder certificaat)

Documenten en downloads

Datablad

Datablad 2452393 PCE Instruments PCE-DPD-U Digitaal display

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2452393 PCE Instruments PCE-DPD-U Digitaal display

Omschrijving

Inbouw-meetinstrument universele weergave voor verschillende signalen / 4-cijferig / optionele uitgangskaarten / modulaire opbouw / IP65 front het inbouwmeetinstrument is configureerbaar als AC- en DC-voltmeter (tot 600 VAC / DC), AC- en DC-ampèremeter (tot 5 AAC / DC). Verder toont het inbouwmeetinstrument meetwaarden van processignalen (mA, VDC), thermo-elementen, resistieve temperatuursensoren (PT, Ni, PTC en NTC), weerstanden, potentiometers en frequentie aan. Het inbouwmeetinstrument kan via de fronttoetsen worden geconfigureerd. Het inbouwmeetinstrument wordt ingebouwd in een schakelpaneel met de standaardgrootte 96 x 48 mm (1/8 DIN). De meetwaarde kan met 4 cijfers (9999 / -1999) worden geschaald. Ook zijn er een sneltoegangsfunctie op alarminstelwaarden, externe besturing voor het activeren van vooraf gedefinieerde functies, Eco-modus voor laag verbruik, selecteerbare dubbele schaalverdeling, 5 configureerbare helderheidsniveaus op het inbouwmeetinstrument beschikbaar. Eén universele voeding 18... 265 V AC/DC maakt van het inbouwmeetinstrument een eenvoudig te gebruiken procesmeter. Optionele modules voor uitgang en besturing (relais, analoge uitgang, Modbus RTU) staan klaar voor de gebruiker van het inbouwmeetinstrument.

De teksten voor dit artikel zijn automatisch vertaald.
