Name: Metrel MI 3290 GX4 Aardingsmeter
Brand: Metrel
SKU: 2536360
Availability: BackOrder

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar vr. 6 nov.

Verkoop en verzending door Conrad Electronic

Aantal

Stuk(s)

Totaal (€ 11.899,00 / Stuk)

€ 11.899,00

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

Earth analyser GX4

Portable earth resistance tester; multiple-methode beschikbaar; gebruik in energieke locations; Full accessories;

Technische specificaties

Soortnaam: Aardingsmeter

Inhoud: 1 stuk(s)

Type: MI 3290 GX4

Documenten en downloads

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2536360 Metrel MI 3290 GX4 Aardingsmeter

Informatie

Testrapport 2536360 Metrel MI 3290 GX4 Aardingsmeter

Omschrijving

De aardanalyser MI 3290 is een draagbaar, batterij- of netvoeding-aangedreven testapparaat met een uitstekende IP-beschermingsklasse (IP 54-behuizing geopend), voor het meten van de aardingsweerstand, specifieke aardingsweerstand en het massapunt van de verschillende energie- en niet-energieobjecten. De gebruiker kan kiezen uit verschillende methoden uit de klassieke 3-draads aardingsweerstandsmeting tot één of vier stroomtangmethoden voor het meten van hoogspanningsmasten. Het beschikt over een keuze aan meetmethoden met verschillende frequentiemethoden: Afzonderlijke frequenties of frequenties van 55 Hz tot 15 kHz, HF-procedures met 25 kHz en pulsprocedures om een blikseminslag te simuleren. Door de hoge elektrische storingsbestendigheid is dit meetapparaat uitstekend geschikt voor industriële toepassingen. Het meetapparaat is in meerdere sets verkrijgbaar, die een combinatie van verschillende accessoires en meetfuncties mogelijk maken.

De teksten voor dit artikel zijn automatisch vertaald.

Uitvoering

Mogelijkheid dat alle soorten aardingsmetingen met één meter worden uitgevoerd.
Analyse van de aardimpedantie als functie van de frequentie door een grote meetfrequentie-band (55 Hz... 15 kHz).
Aardingsmetingen op masten die met een aardkabel zijn verbonden.
De meting aan de enkele toren en 4-voet toren.
Een grote keuze aan meettangen: Van stroomtangen tot flexibele stroomtangen met een lengte van 10 m.
HF-aardingsweerstand (conform IEEE_STD 81).
Sweep-modus Z(f) op het beeldscherm.
3,4" LCD-kleurendisplay met touchscreen.
Netspanning ingangsbereik (90... 260 V AC) of batterij (snellader ingebouwd).
Hoge beschermingsgraad: IP 65 (behuizing gesloten), IP 54 (behuizing open).
Checkbox - verschillende zelftestmethodes.
DC weerstandsmeting.
Impedantiemeting voor simulatie van een blikseminslag.
Ondersteuning voor afzonderlijke of geautomatiseerde metingen.
PC-software voor de meting voor en na de verwerking: Voorbereiding van de teststructuur, resultaat downloaden, structuurweergave, tabelweergave en grafische weergave, opslaan en afdrukken.

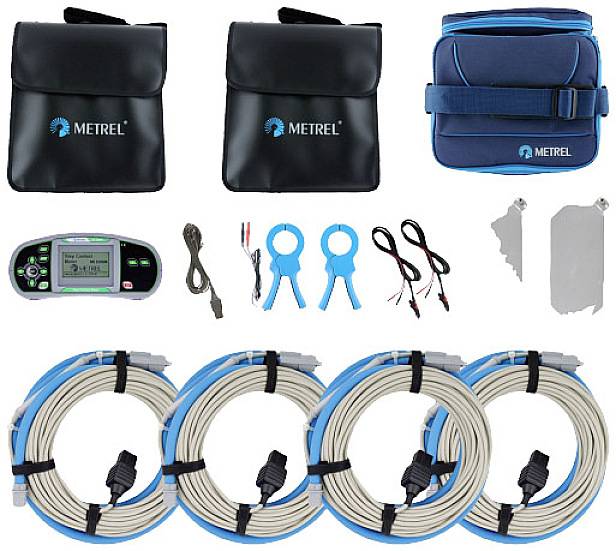

Omvang van de levering

Meetapparaat MI 3290
Stroom aardpen 90 cm, 2 stuks
Potentiaal aardpen 42 cm, 2 stuks
Aansluitkabel zwart 2 m
Testkabel rood 5 m
Testkabel blauw 5 m
Testkabel zwart op rol 50 m.
Testkabel groen op rol 50 m.
Testkabel blauw op rol 50 m.
Afgeschermde testkabel op rol 75 m.
G stroomtang
Een set bestaande uit testpennen, krokodilklemmen en 2 m testkabel, 4 stuks
Draagtas voor accessoires
USB-kabel
Netsnoer
Kalibratiecertificaat
Gebruiksaanwijzing
PC-software Metrel ES Manager
Licentie GX
Stroomtang A 1018 met 3,5 m testkabel
Stroomtang A 1019
Flexibele stroomtang 5 m met 15 m afgeschermde kabel
Kelvin stroomtang met 2,5 m kabel, 2 stuks.
Voltmeter MI 3295M met 2-aderige testkabel
Stappenspanning testplaat, 2 stuks
Gevoerde draagtas
Draagtas voor accessoires
NiMH-batterijregels, type AA, 6 stuks
Voedingsadapter
RS 232- en USB-kabel, zachte draaghalsband
Flexibele stroomtang 5 m met 15 m afgeschermde kabel, 3 stuks
Draagtas voor accessoires

Opmerkingen

Wordt met Duitse licentie geleverd.
