Megger 1010-518 MVC1010 Uitbreidingsmodule 1 stuk(s)
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
16 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Verkoop en verzending door Conrad Electronic
Aantal
Totaal (€ 409,09 / Stuk)
€ 409,09
excl. btw
& Gratis verzending*
Incl. 14 dagen retourrecht (30 dagen met)
Highlights & Details

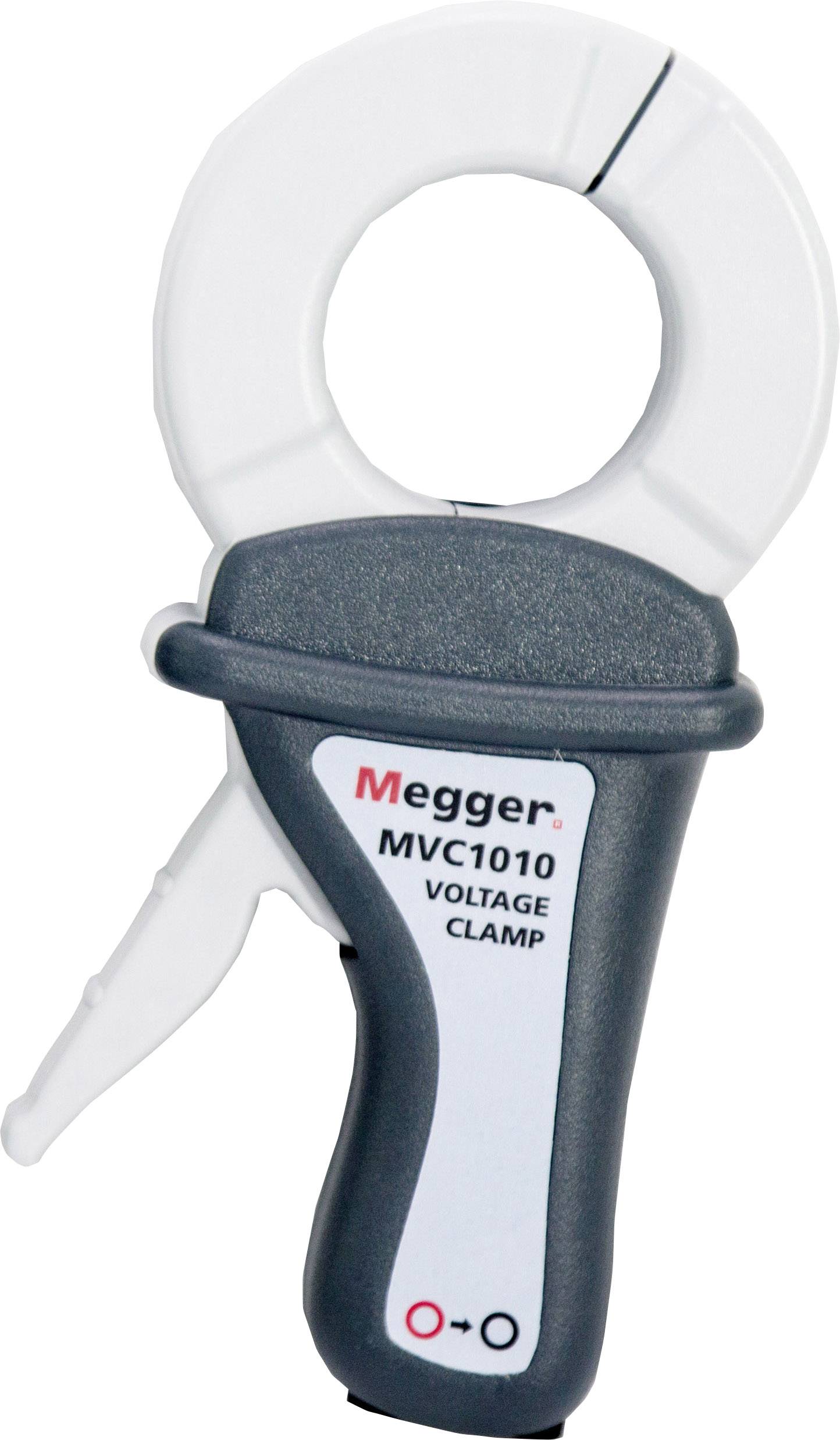

Stroomklem MVC1010
- CAT IV 600 V stroommeting tot 1000 A AC
- 1 mA/1 A gevoeligheid bij een gewogen belastingsweerstand van 1 Ω
- Grote grijpbek voor kabels tot 52 mm
- Overspanningsbeveiliging van de uitgangsklemmen
- Geschikt voor lekstromen
Technische specificaties
- Transformatieverhouding: 1000:1
- Gevoeligheid: 1 mA/A
- Frequentiebereik: 15 Hz - 10 kHz
- Piekfactor (crestfactor): ≥ 6 voor stromen tot 2000 A/piekstroom (300 A rms)
- Invloed van de piekfactor: ≤ 1% voor CF ≤ 4
- Nominale belastingsimpedantie: ≤ 1 Ω (lastweerstand)
- Maximale uitgangsspanning: ≤ 28 V piek (elektronische begrenzer)
- Invloed van de frequentie: 30 Hz - 5 kHz ≤ 0,25%
- Invloed van de geleiderpositie in de klembekken: ≤ 0,3% van de amplitude
- Bedrijfsspanning: ≤ 600 V rms.
- Soortnaam
Uitbreidingsmodule
- Geschikt voor merk
Megger
- Gewicht
700 g
- Meetcategorie
CAT IV 600 V
- Breedte
110 mm
- Hoogte
45 mm
218 mm
- Type
MVC1010
Documenten en downloads
Datablad
Datablad 2108095 Megger 1010-518 MVC1010 Uitbreidingsmodule 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2108095 Megger 1010-518 MVC1010 Uitbreidingsmodule 1 stuk(s)
Omschrijving
De stroomklem heeft een neerwaartse vermogensverhouding van 1000:1 en is ontworpen voor het meten van wisselstromen tot 1000 A. De klem beschikt over een uitstekende nauwkeurigheid (0,3% fout bij volledig meetbereik) en een kleine faseverschuiving (0,7° bij volledig meetbereik) en kan dus worden gebruikt voor het meten van vermogen, energie en vermogenskwaliteit. Dit hoge vermogen wordt bereikt omdat de magneetkernen van een uiterst doordringbare FeNi-legering zijn gemaakt.
De nominale afsluitweerstand (belasting) van 1 Ω moet worden geleverd door het apparaat dat met de MCC1010 en MVC1010 is verbonden.
De uitgangsklemmen van de MCC1010 en MVC1010 zijn beschermd door een spanningsbegrenzingsschakeling waarop onder alle omstandigheden een veilige contactspanning aanwezig is.
De MCC1010 en MVC1010 worden beoordeeld volgens de internationale norm IEC 61010 voor CATIV 600 V.
De nominale afsluitweerstand (belasting) van 1 Ω moet worden geleverd door het apparaat dat met de MCC1010 en MVC1010 is verbonden.
De uitgangsklemmen van de MCC1010 en MVC1010 zijn beschermd door een spanningsbegrenzingsschakeling waarop onder alle omstandigheden een veilige contactspanning aanwezig is.
De MCC1010 en MVC1010 worden beoordeeld volgens de internationale norm IEC 61010 voor CATIV 600 V.
Uitvoering

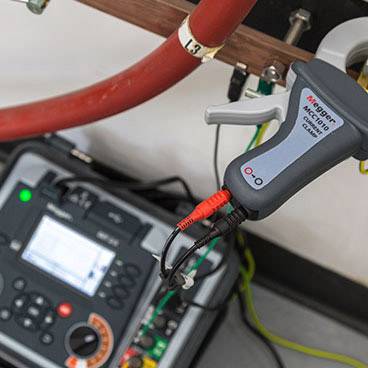

- De MCC1010/MVC1010 is een contactloze klem voor het meten van stroom, die eenvoudig te bedienen is en met de volgende instrumenten wordt gebruikt:
- Analysatoren voor de meting van de netkwaliteit
- Oscilloscopen
- Motortesters
- Klembare aardingstesters
- Attached Rod Technique (ART)
- Testprocedure zonder aardingspaal
- Gegevensverzamelaar
- Digitale multimeter
