Joy-it Displaymodule
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
73 Stuk(s) (Zolang de voorraad strekt)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 15,69 / Stuk)
€ 15,69
excl. btw
& Inclusief 14 dagen retourrecht
Highlights & Details

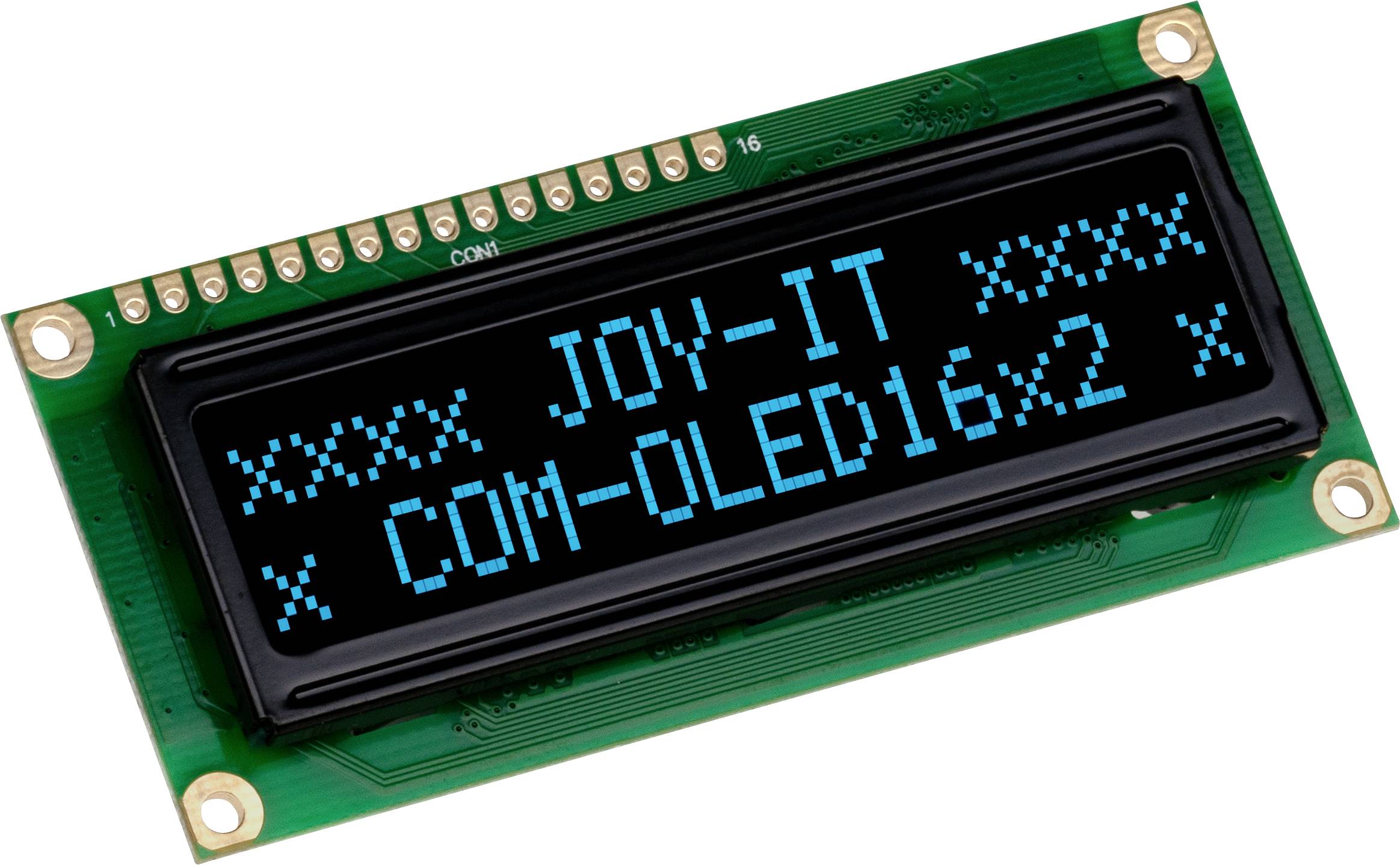

Karakter-OLED met 2 regels van elk 16 cijfers
- OLED-display, kleur blauw op zwart
- Interface: SPI en 8-bits parallel
- Besturingschip: IST0010
- Hoog contrast, helder, hoge kijkhoek
- 16 x 2 karakters (5 x 8 punten of 5 x 10 punten per karakter) in totaal 100 x 16 p
Technische specificaties
- Voedingsspanning 3-5 V
- Voedingsstroom: 31 mA
- Logisch niveau 0,2 * VDD – VDD
- Helderheid typisch 100-120 cd/m²
- Contrast 2000 : 1
- Kijkhoek groter dan 175°
- toegest. Bedrijfstemperatuur -40 °C tot 80 °C
- Beschikbare lettertypen
- Engels, Duits, Russisch, Japans
- Soortnaam
Display
- Display-technologie
OLED
- Interfaces
SPI
- Luminantie (min.)
100 cd/m²
- Luminantie (max.)
120 cd/m²
- Stat. contrastverhouding
2000 : 1
36 mm
- Breedte
80 mm
- Hoogte
10 mm
Documenten en downloads
Datablad
Datablad 2348033 Joy-it Displaymodule
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2348033 Joy-it Displaymodule
Omschrijving
Dankzij de OLED-technologie heeft dit display een hoog contrast en hoge helderheid en een kijkhoek van meer dan 175°.
Dankzij de interfaces biedt het een breed scala aan toepassingen: deze interfaces kunnen worden geselecteerd door de gesoldeerde weerstanden op de achterkant van de printplaat van plaats te verwisselen. Het gaat om een seriële interface (die kan worden gebruikt met SPI) en twee parallelle interfaces (8080/6800).
De constructie is compatibel met displays die vaak in de industrie worden gebruikt – met kleine wijzigingen in de software kunnen deze vervolgens worden geüpgraded met OLED-technologie.
De levering bevat ook een pinstrip.
Dankzij de interfaces biedt het een breed scala aan toepassingen: deze interfaces kunnen worden geselecteerd door de gesoldeerde weerstanden op de achterkant van de printplaat van plaats te verwisselen. Het gaat om een seriële interface (die kan worden gebruikt met SPI) en twee parallelle interfaces (8080/6800).
De constructie is compatibel met displays die vaak in de industrie worden gebruikt – met kleine wijzigingen in de software kunnen deze vervolgens worden geüpgraded met OLED-technologie.
De levering bevat ook een pinstrip.
Omvang van de levering
- Display, pinstrip
