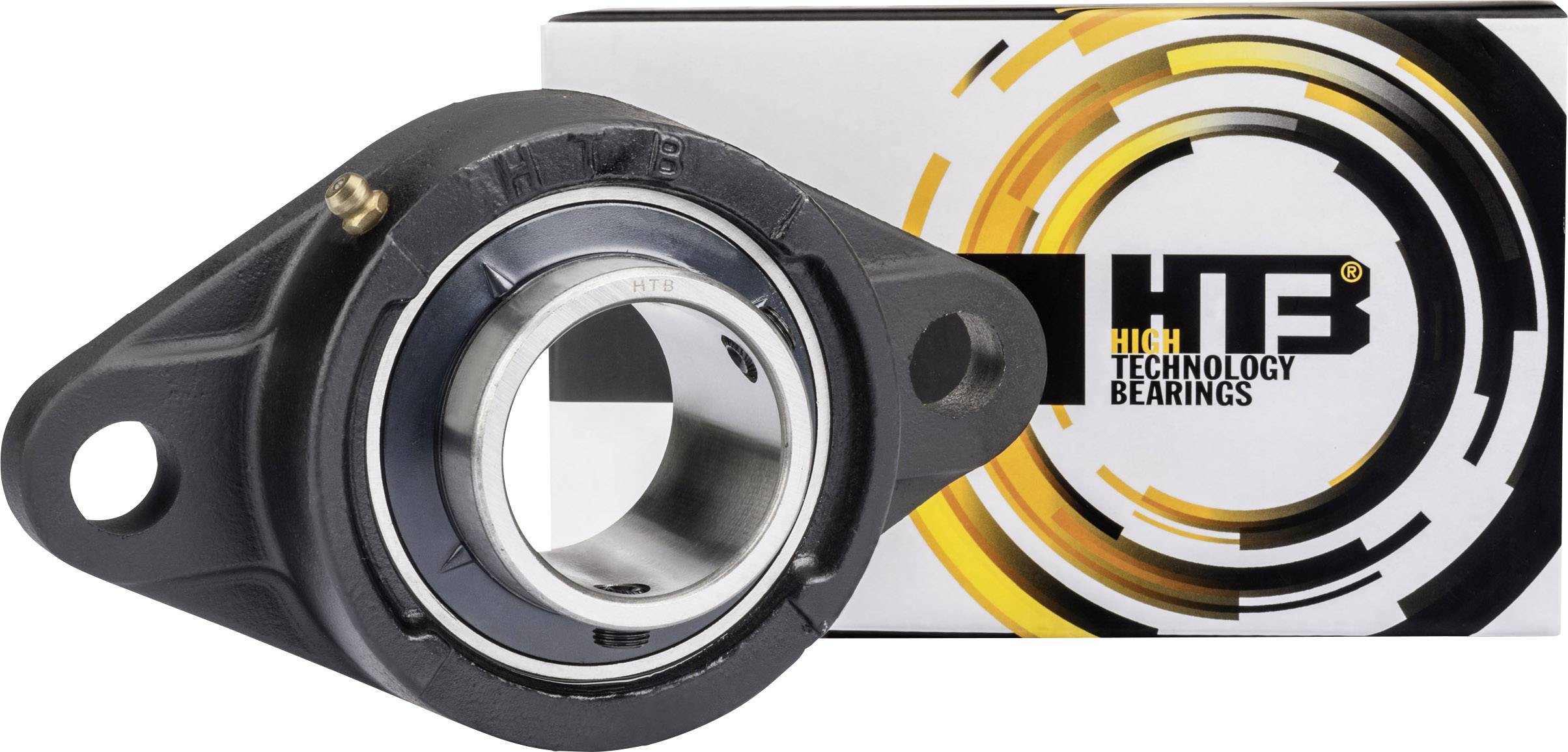

HTB UCFL 204 Flenslager Grijs/grauw gietijzer Boordiameter 20 mm Gatafstand 90 mm
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Flenslager
Boor-Ø
20 mm
Materiaal (behuizing)
Grijs/grauw gietijzer
Type
UCFL 204
Afm.

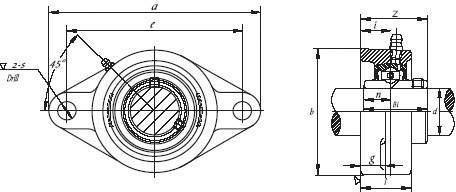

(A x b x e x i x g x l x s x Z uc x n uc) 113 x 60 x 90 x 15 x 11 x 25.5 x 12 x 33.3 x 12.7 mm
Datasheet (PDF)
64 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 9,08 / Stuk)
€ 9,08
excl. btw
& Gratis verzending met
Incl. 14 dagen retourrecht (30 dagen met)
Technische specificaties
- Type
UCFL 204
- Soortnaam
Flenslager
- Boor-Ø
20 mm
- Materiaal (behuizing)
Grijs/grauw gietijzer
- Afm.
(A x b x e x i x g x l x s x Z uc x n uc) 113 x 60 x 90 x 15 x 11 x 25.5 x 12 x 33.3 x 12.7 mm
- Gewicht
0.45 kg
- Gatafstand
90 mm
- Maataanduidingen
(A x b x e x i x g x l x s x Z uc x n uc) 113 x 60 x 90 x 15 x 11 x 25.5 x 12 x 33.3 x 12.7 mm
- Breedte
60 mm
- Dynamische belasting, radiaal
10100 N
- Statische belasting, radiaal
6300 N
Documenten en downloads
Datablad
Datablad 197022 HTB UCFL 204 Flenslager Grijs/grauw gietijzer Boordiameter 20 mm Gatafstand 90 mm
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 197022 HTB UCFL 204 Flenslager Grijs/grauw gietijzer Boordiameter 20 mm Gatafstand 90 mm
Omschrijving
Voor eenvoudige lageringen, zoals in landbouwmachines, transporteurs, bouwmachines. De UCFL-module bestaat uit een afgedicht lager en een van gietijzer vervaardigd flenslagerhuis. De bevestiging van de assen gebeurt via draadpennen aan de binnenring. Door de kogelvormige buitenvlakken van het lager kunnen richtfouten van de as worden gecompenseerd.
Opmerkingen
De lagerunits van de behuizing hebben lagerinzetstukken met een sferische (bolvormige) buitenring. De behuizingzitting heeft een holle kogelvorm. Daardoor liggen de lagerunits van de behuizing in één lijn, hoekfouten worden gecompenseerd.
Het lagerinzetstuk kan in de behuizing tot ± 4°- 6° in lijn liggen.
Het behuizinglager stelt zich bij de montage van beide asuiteinden vanzelf correct in. Daarom is het ook niet nodig dat de modules bij levering exact uitgelijnd zijn.
