Digitus DK-1745-VH-10 Installatiekabel CAT 7 S/FTP Oranje 1000 m kopen ? Conrad Electronic

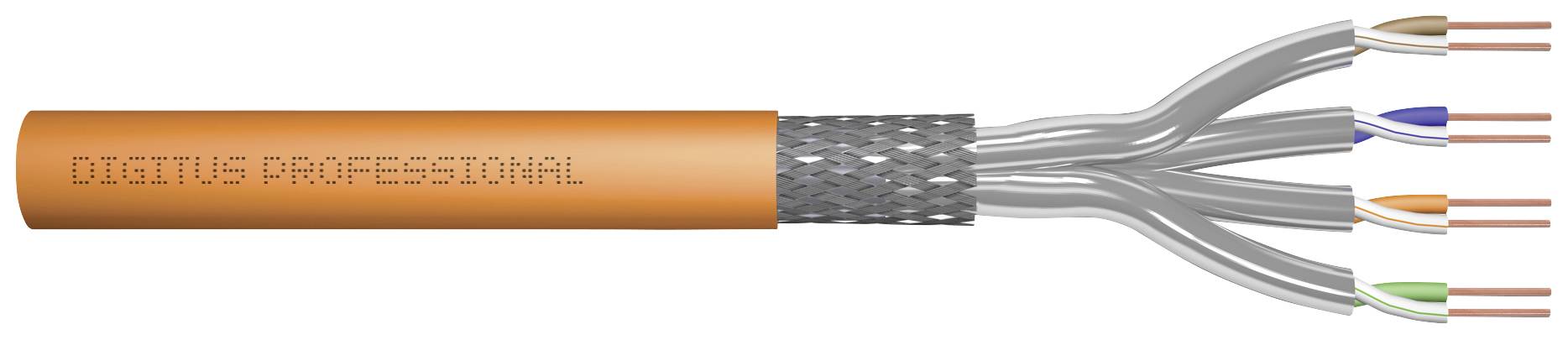

Een oranje kabel met de opdruk 'Digitus Professional', die vier afgeschermde draden bevat in groen, blauw, wit en bruin.

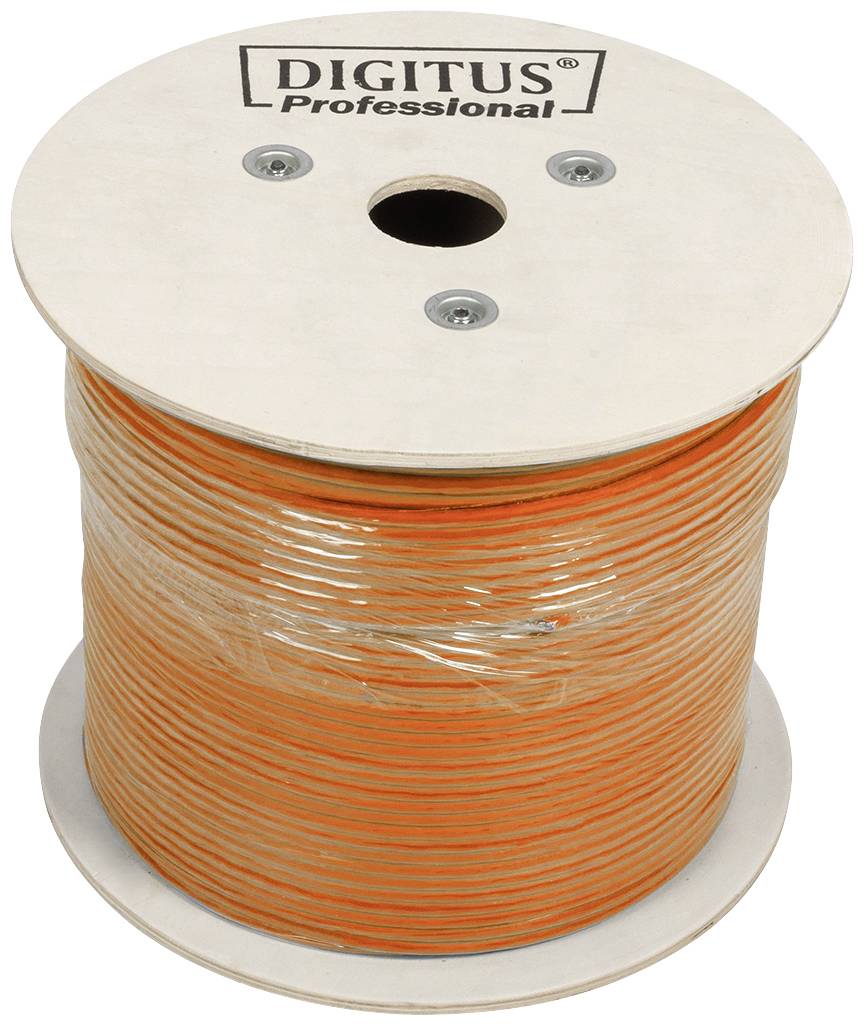

Een grote, ronde kabelrol met oranje kabel; gemarkeerd met 'Digitus Professional' aan de bovenkant.

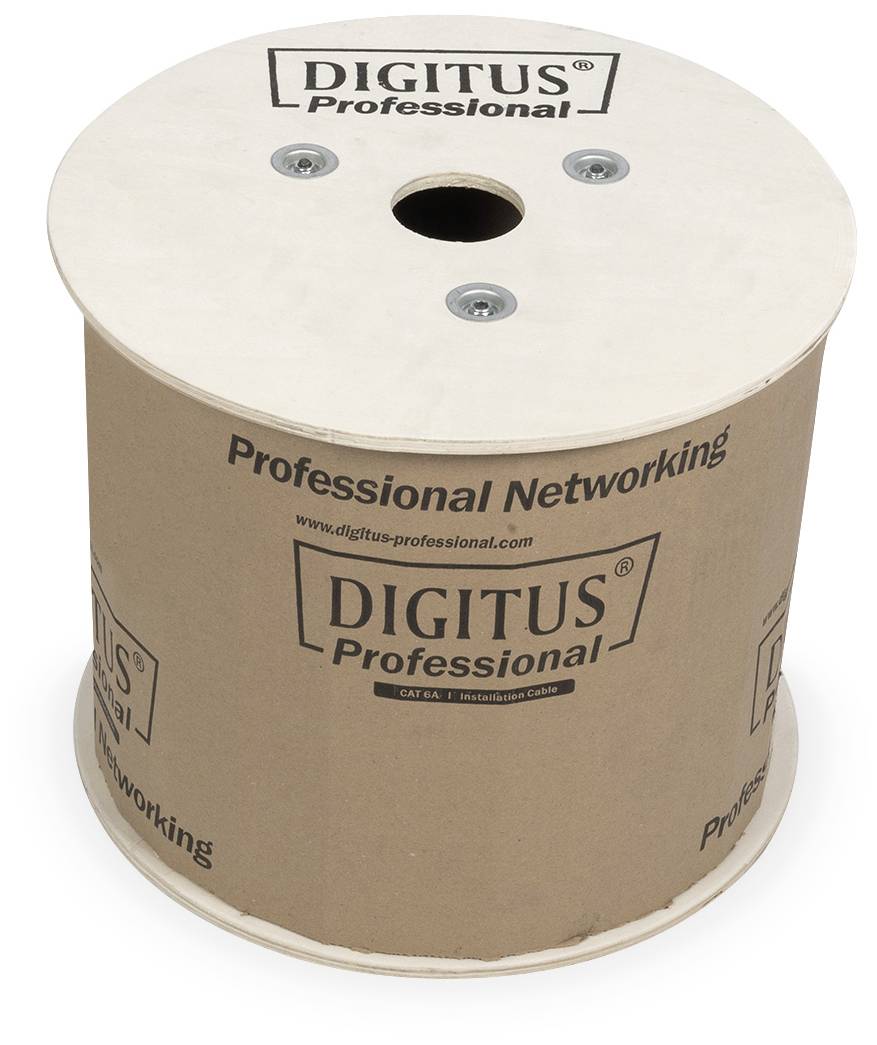

Een grote kabelspoel met het opschrift 'DIGITUS Professional' en 'Professional Networking', vervaardigd uit hout en karton.

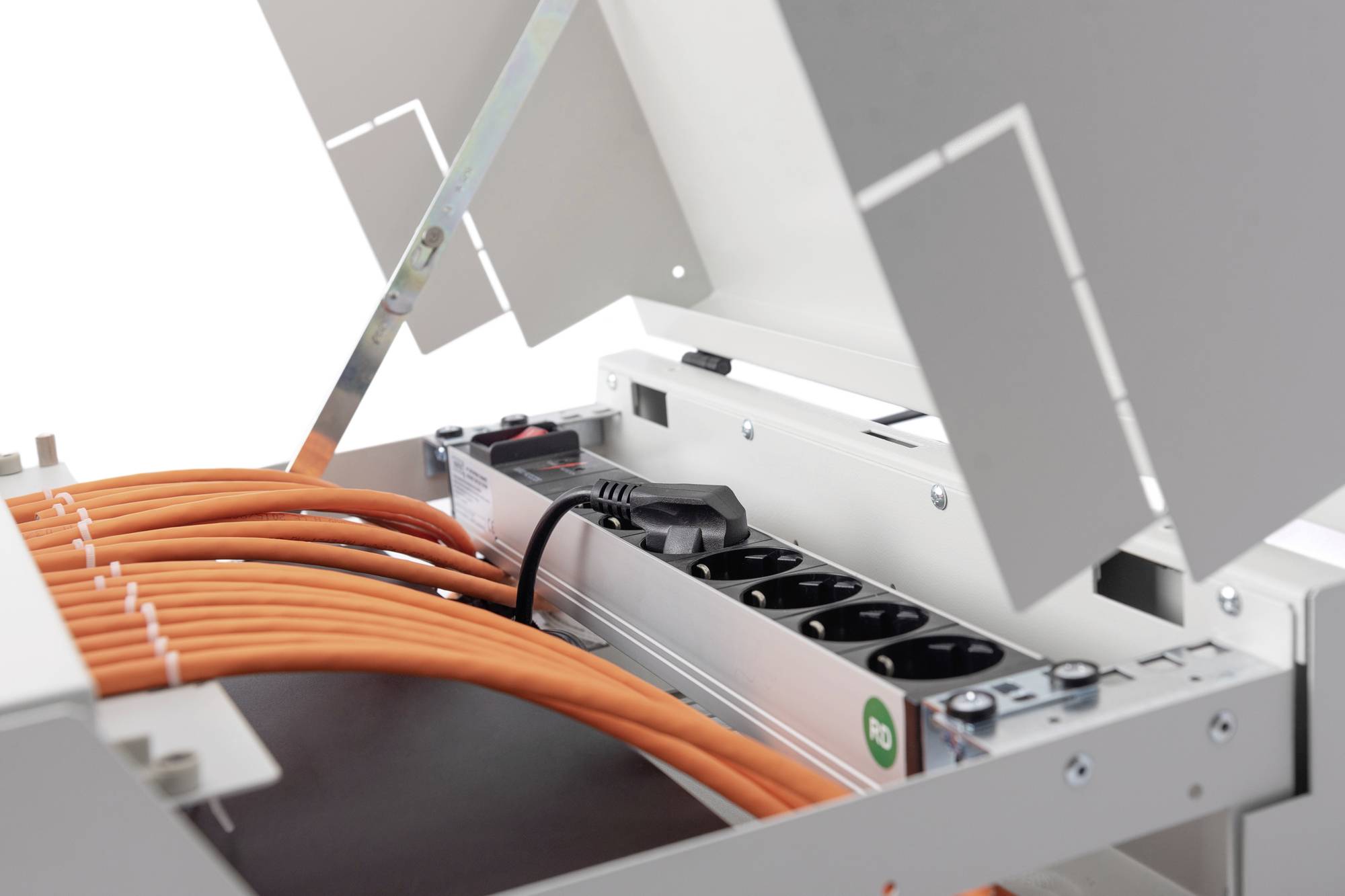

Een open kabelgoot met meerdere oranje kabels die uitkomen in een stekkerdoos met meerdere aansluitingen.

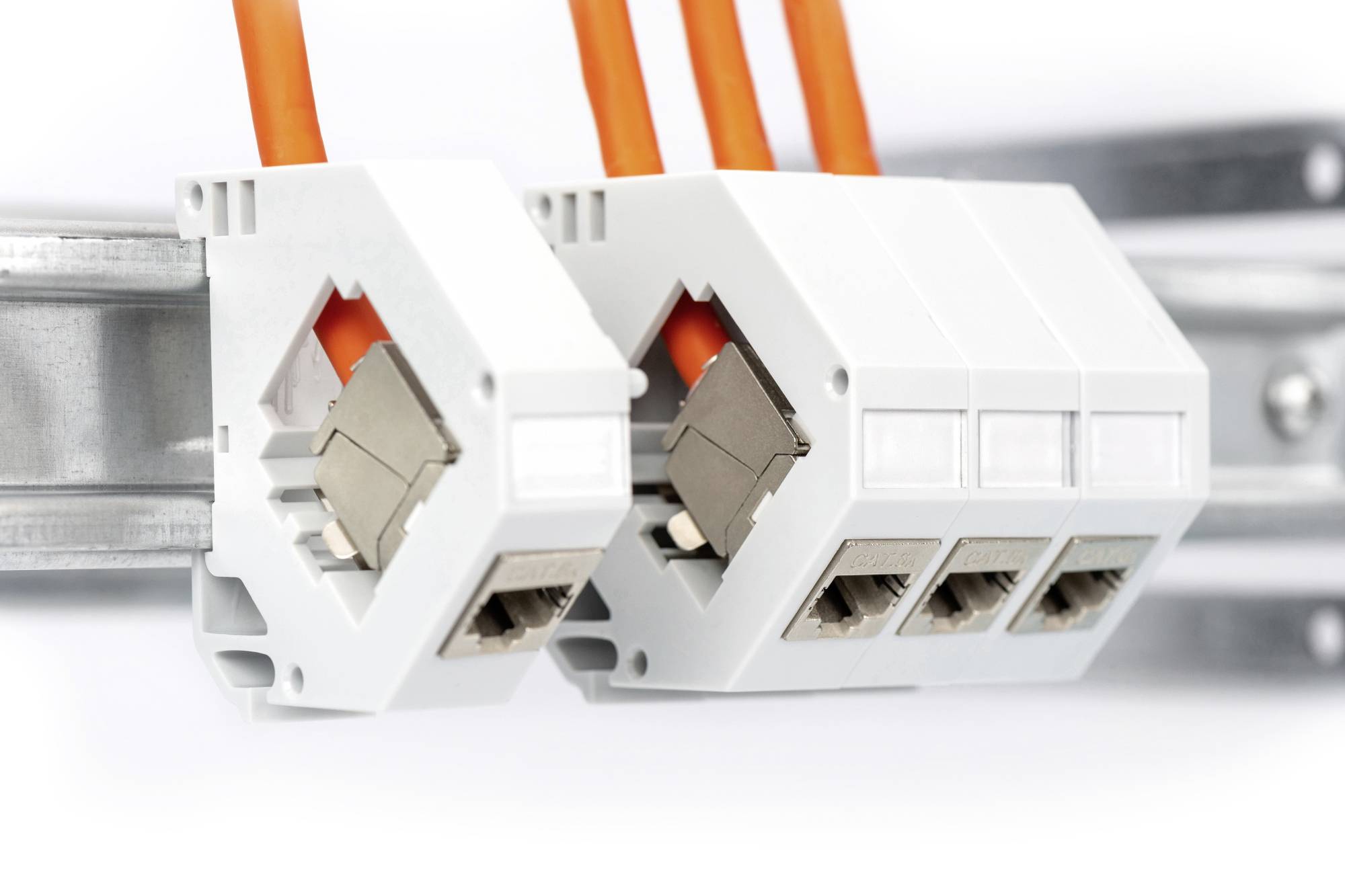

Twee elektrische stekkerverbindingen met oranje kabels gemonteerd op een metalen rail.

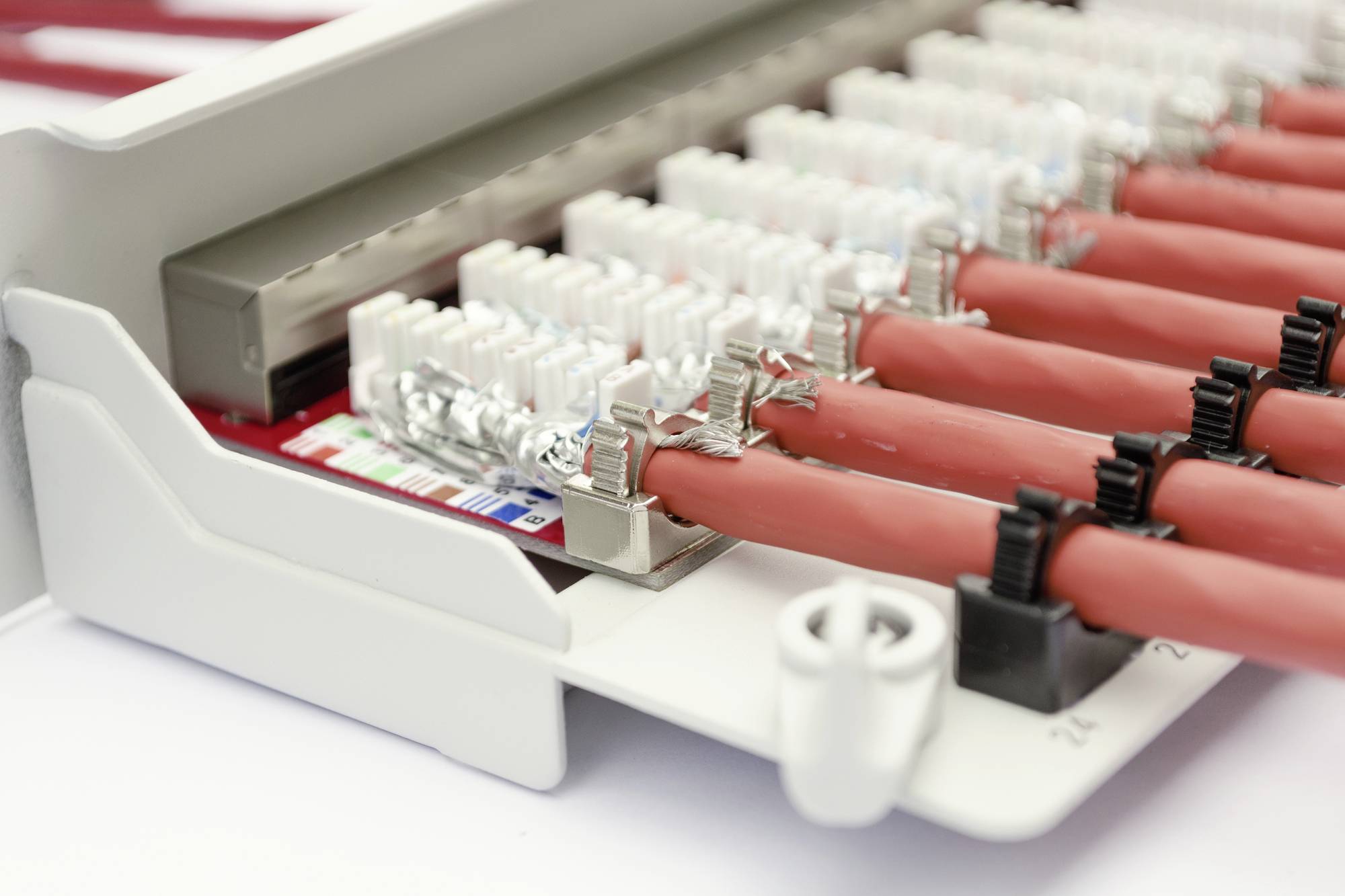

Een telecommunicatieverdeler met rode kabels en witte aansluitklemmen toont de bekabeling voor netwerkverbindingen.

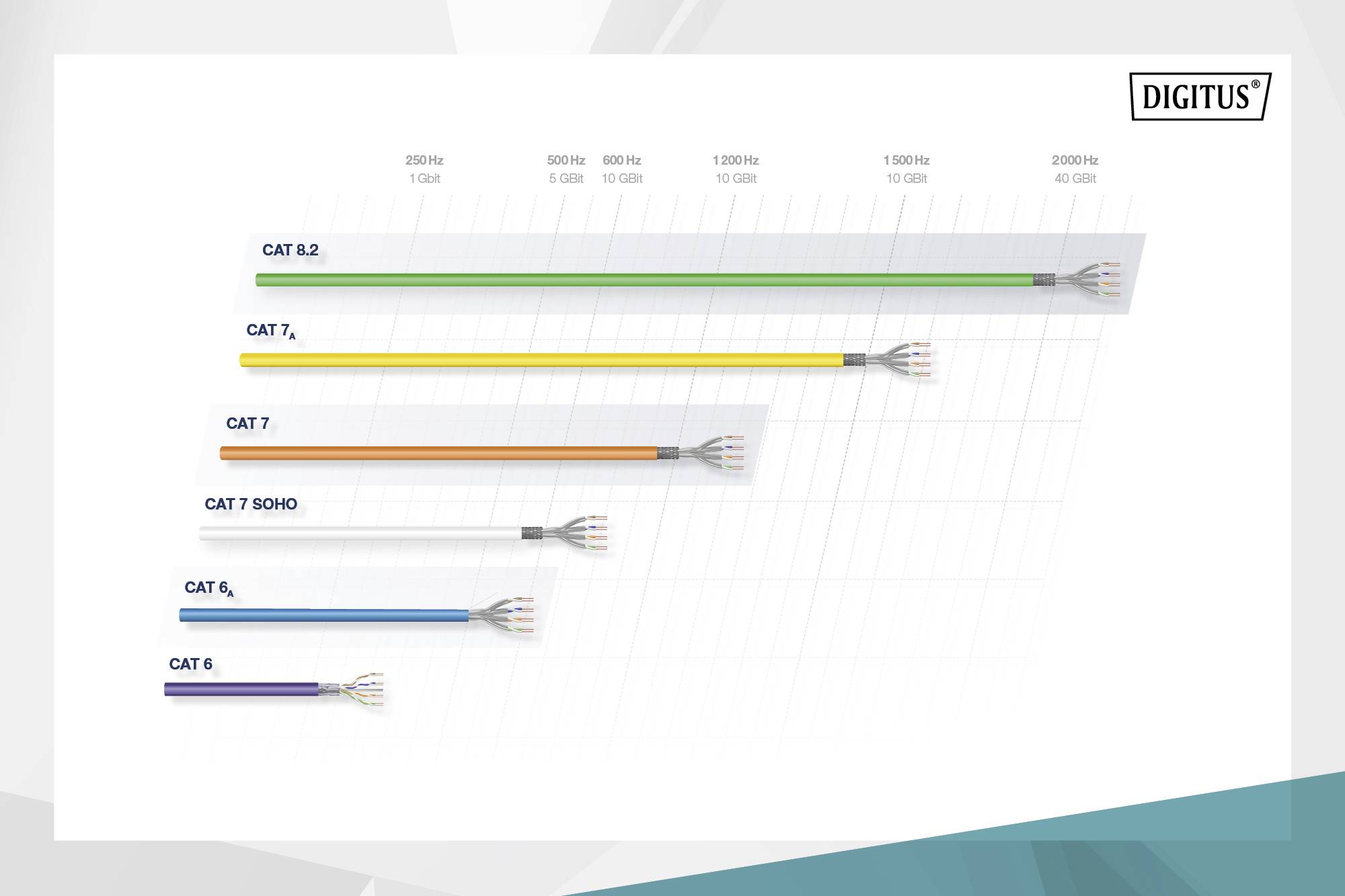

'Diagram toont verschillende netwerkkabels: CAT 8.2 tot CAT 6. Lengte en frequenties variëren van 250 MHz tot 2000 MHz, bandbreedte: 1 Gbit tot 40 Gbit.'

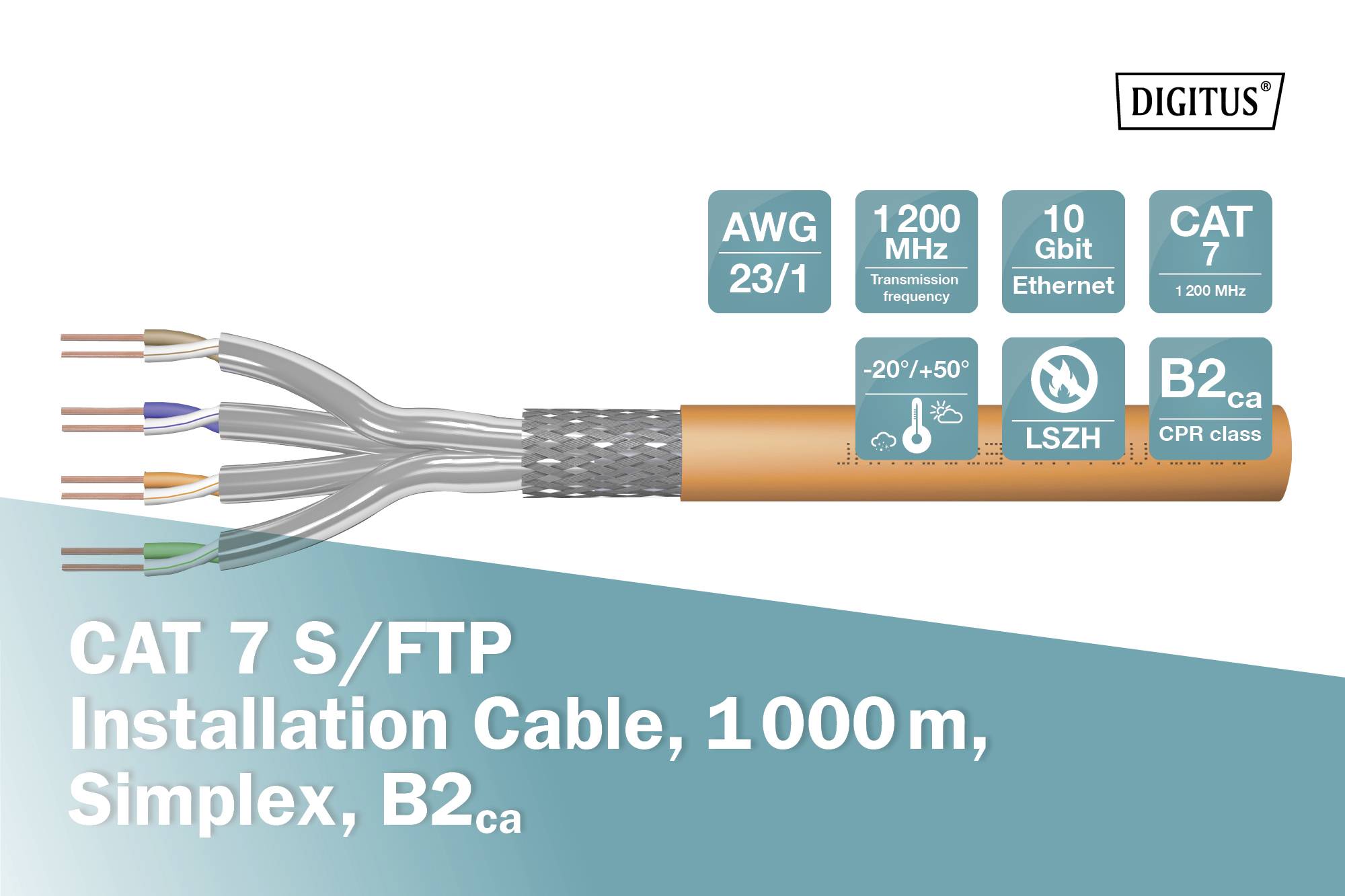

CAT 7 S/FTP installatiekabel, 1000m, Simplex, B2ca, geschikt voor Ethernet met 1200 MHz en 10 Gbit, -20° tot 50°C, halogenervrij.

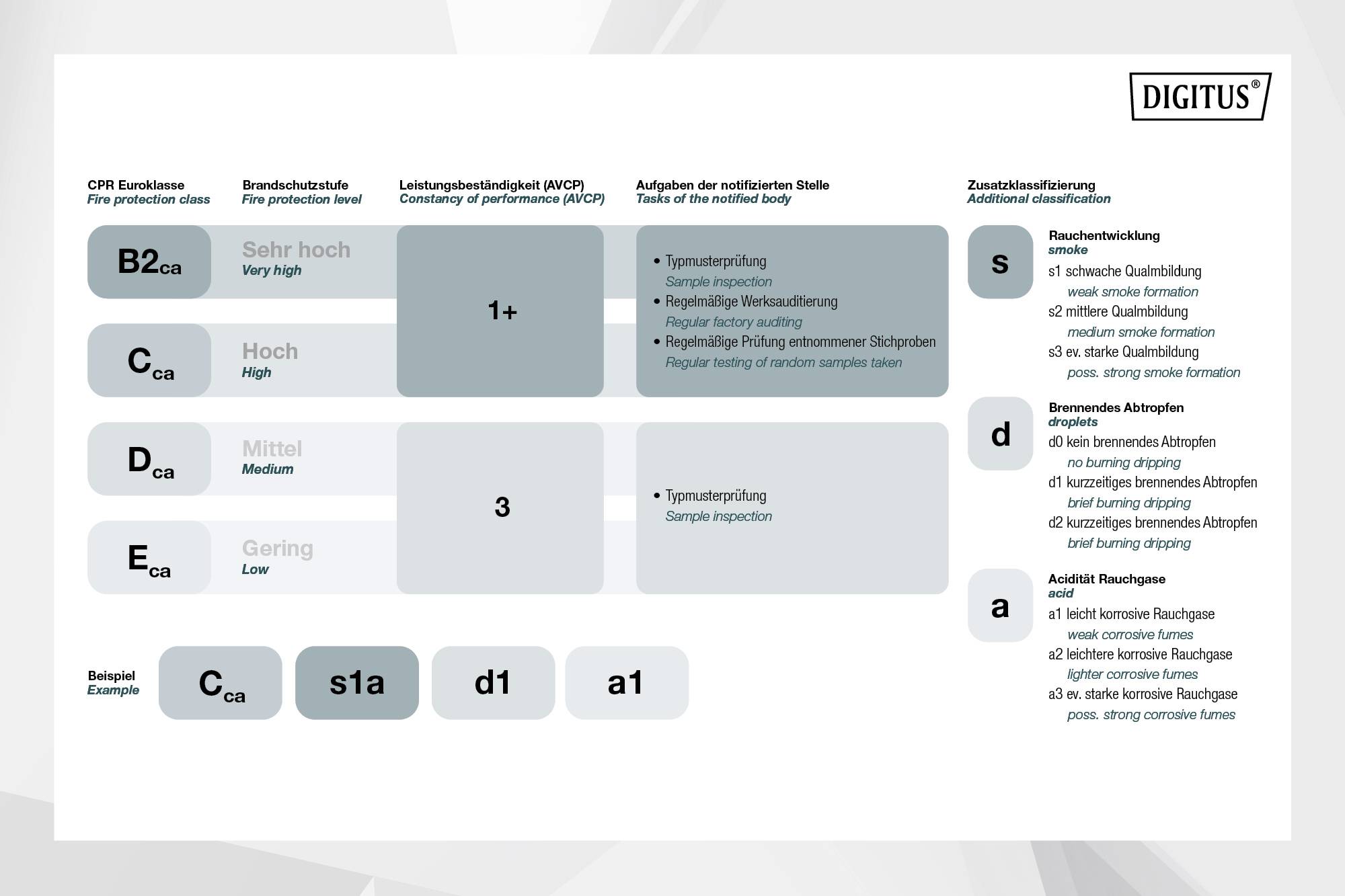

'Prestatieniveaus' Tabel: Beschermingsklasse B2 'Zeer hoog', typekeuring vereist. Klassen C en D hebben lagere eisen.

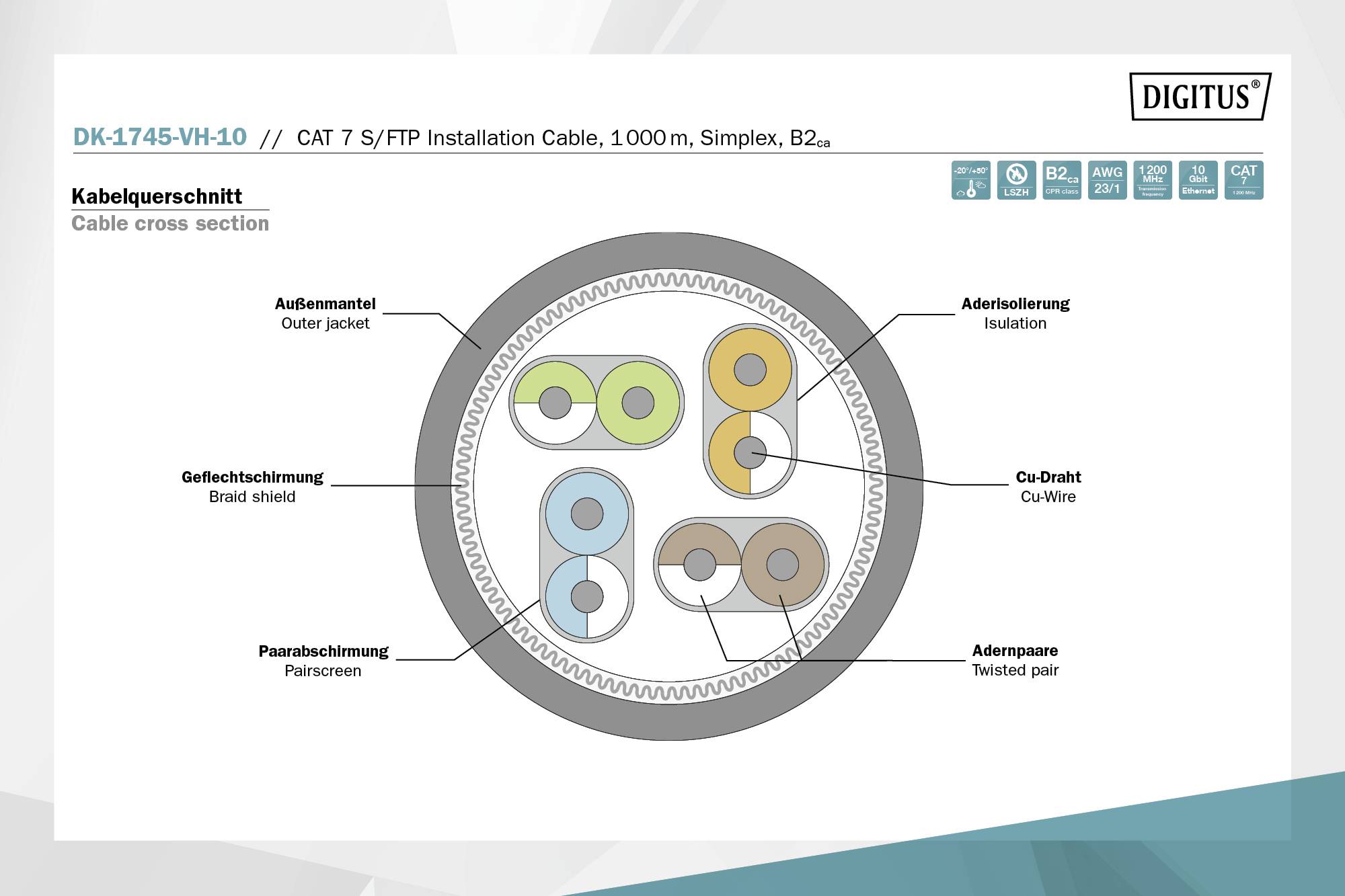

Doorsnede van een CAT 7 S/FTP installatiekabel. Toont buitenmantel, isolatie, gevlochten afscherming, folieafscherming en aderparen.

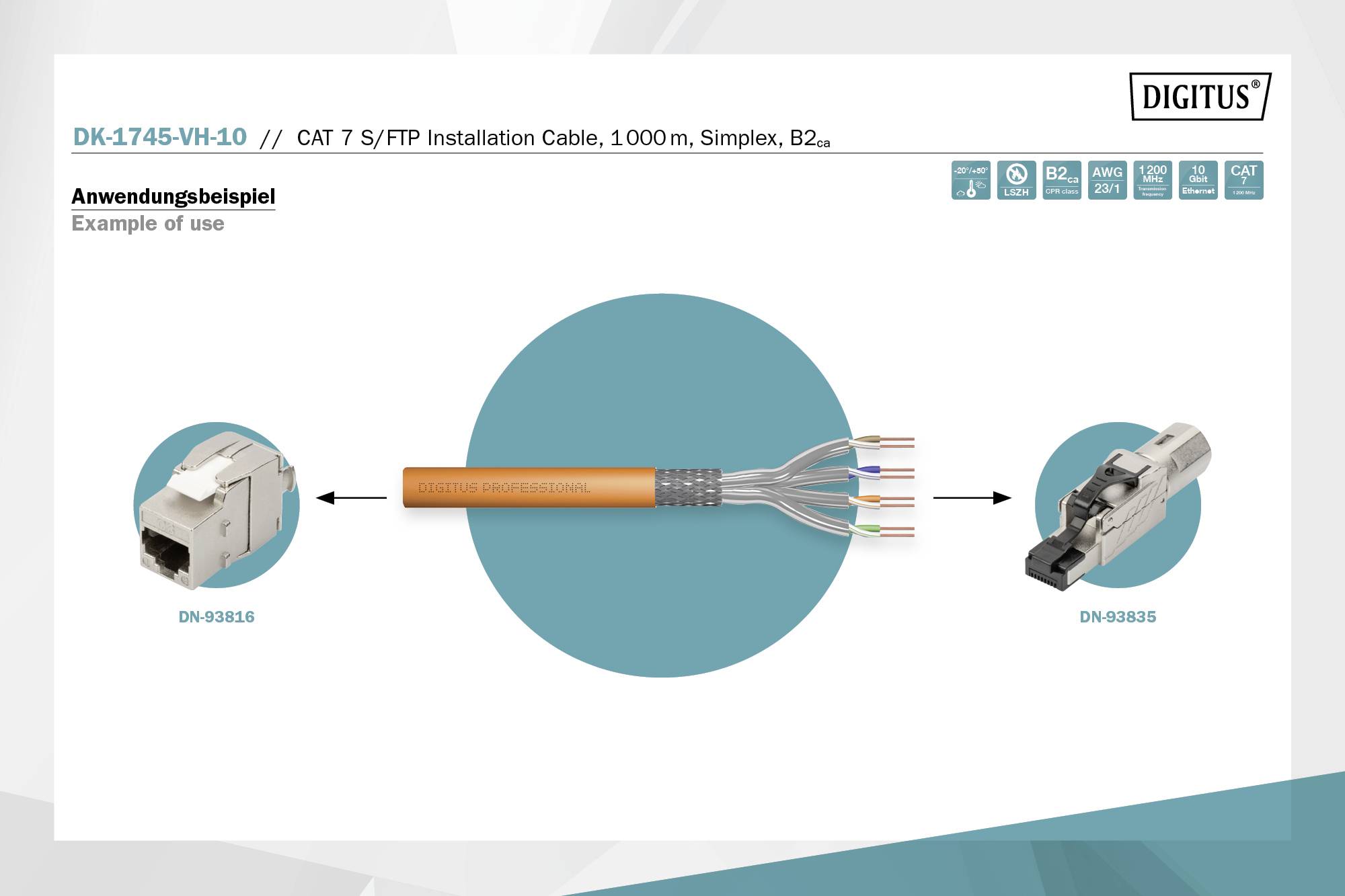

'Voorbeeld van een CAT 7 S/FTP installatiekabel-toepassing: aansluitstekker (DN-93816) links, kabelmidden, stekker (DN-93835) rechts.'

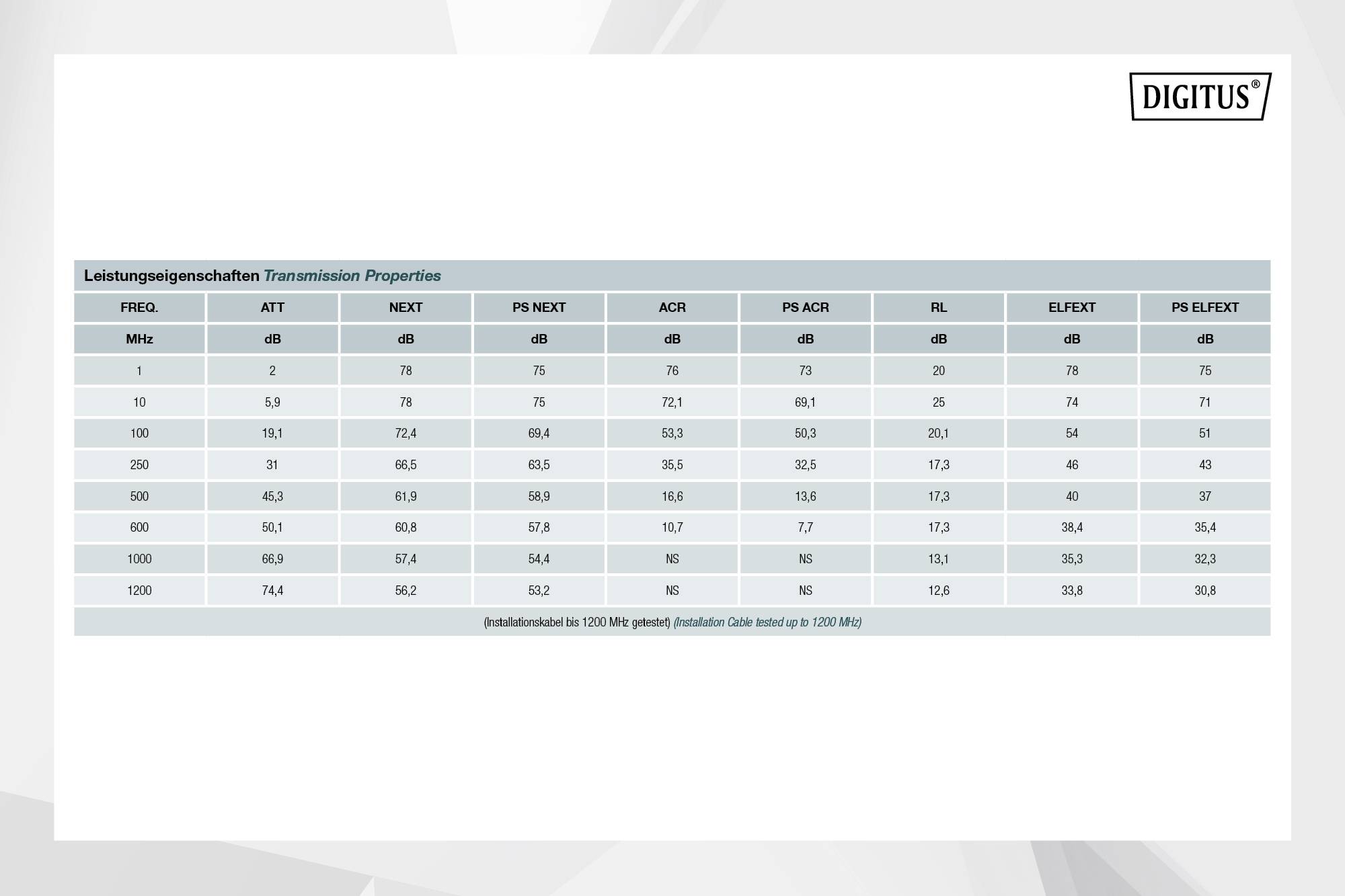

'Tabel van prestatiekenmerken: Frequentie (MHz), ATT (dB), NEXT (dB), PS NEXT (dB), ACR (dB), PS ACR (dB), RL (dB), Effect (dB), PS Effect (dB).'

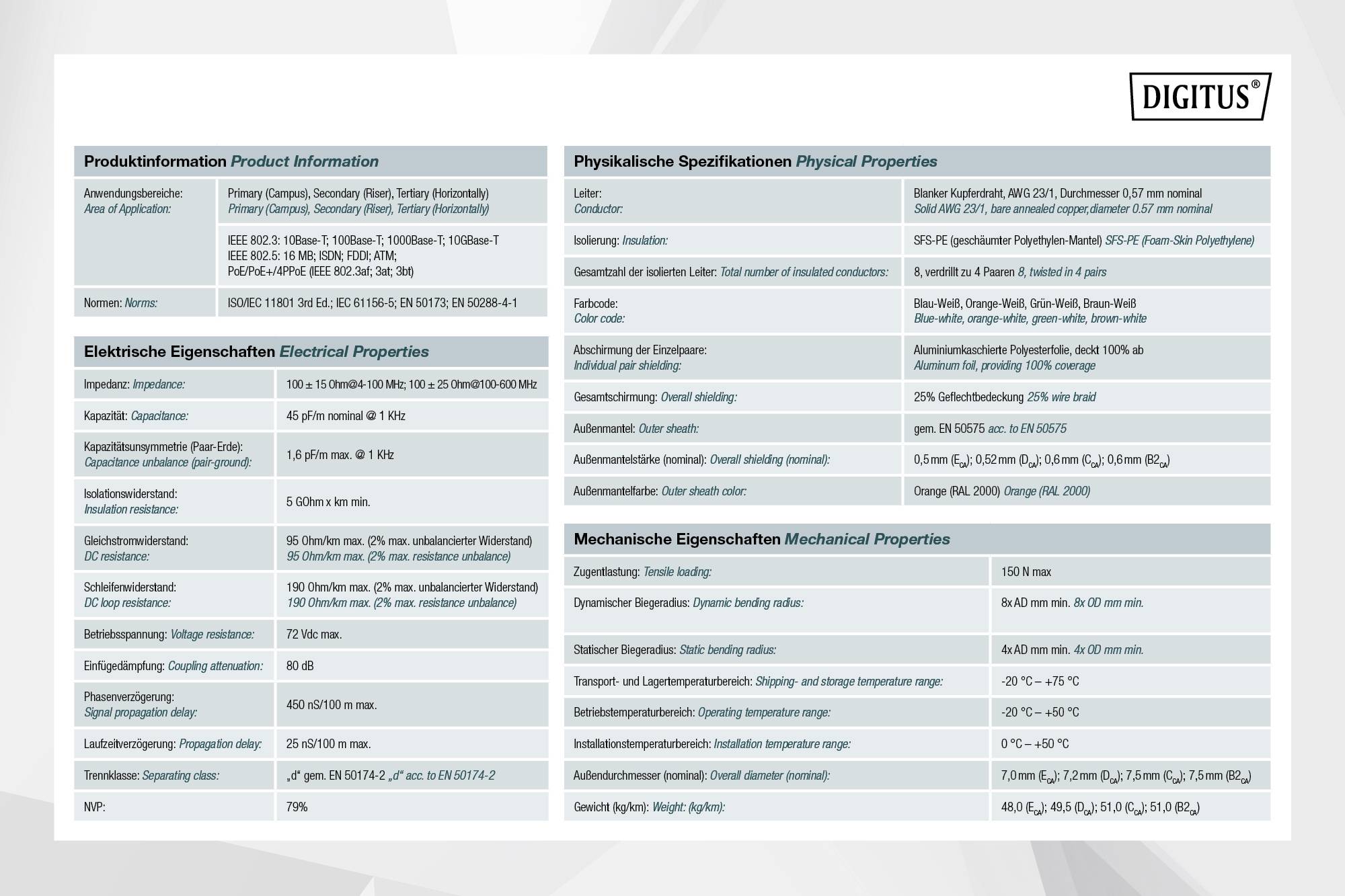

'Digitus' Productgegevensblad, bevat informatie over toepassingsmogelijkheden, fysische en elektrische eigenschappen alsmede mechanische gegevens.

1/13

Soortnaam

Installatiekabel

Specificatie

CAT 7

Afscherming

S/FTP

Kabeltype

S/FTP

Bijzonderheden

Afgeschermd (enkel)

Voor inbouw

Halogeenvrij

Monteerbaar

Simplex

Afgeschermd (dubbel)

Folie afscherming

Vlambestendig

Voor breedbandkabel-contactdozen

Voor consolepoort (router/switch)

Voor buismontage

Afscherming gevlochten

Afscherming totaal

Afgeschermd

Massiefdraad

Pair afscherming

PE-mantel

Rond

Laag rookgasgehalte

Ronde ader

Zelfdovend

Stug

Stugge binnenader

Verdraaide paren

Datasheet (PDF)

Leverbaar vr. 18 sep.

81 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal (Stuk(s))

Prijs per eenheid

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (1 m = € 0,97)

€ 974,38

excl. € 20,62

excl. btw

vrachttoeslag

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Digitus Cat.7 S/FTP-installatiekabel, 1000 m, simplex, B2ca

10 Gbit-ethernet
1200 MHz ontvangstfrequentie
Permanent Link gecertificeerd
PoE-compatibel (Power over Ethernet)
BauPVO klasse B2ca (controleer de dop voor de classificatie)

Extra services en acties

Technische specificaties

Soortnaam: Installatiekabel

: CAT 7

: S/FTP

Kabeltype: S/FTP

Bijzonderheden: Afgeschermd (enkel)
Voor inbouw
Halogeenvrij
Monteerbaar
Simplex
Afgeschermd (dubbel)
Folie afscherming
Vlambestendig
Voor breedbandkabel-contactdozen
Voor consolepoort (router/switch)
Voor buismontage
Afscherming gevlochten
Afscherming totaal
Afgeschermd
Massiefdraad
Pair afscherming
PE-mantel
Rond
Laag rookgasgehalte
Ronde ader
Zelfdovend
Stug
Stugge binnenader
Verdraaide paren
Meer tonen

Buiten-Ø: 7.5 mm

Breedte: 7.5 mm

Hoogte: 7.5 mm

Kleur (specifiek): Oranje

Frequentie (max.): 1200 MHz

Inhoud: 1000 m

AWG (max.): 23

Verpakt: Ja

Per meter: Ja

Fabrikantnr.: DK-1745-VH-10

Type: DK-1745-VH-10

Isolatiemateriaal: Polyurethaan (PE)

Temperatuurbereik, variabel (min.): -20 °C

Temperatuurbereik, variabel (max.): 50 °C

Temperatuurbereik, vast (min.): -20 °C

Temperatuurbereik, vast (max.): 50 °C

Halogeenvrij: Ja

Lengte aan een stuk (max.): 1000 m

Getwist paar (deel 1): Ja

Documenten en downloads

Datablad

Datablad 3124582 Digitus DK-1745-VH-10 Installatiekabel CAT 7 S/FTP Oranje 1000 m

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3124582 Digitus DK-1745-VH-10 Installatiekabel CAT 7 S/FTP Oranje 1000 m

Omschrijving

De Digitus CAT 7-installatiekabel is ontworpen voor gebruik in het gestructureerde datacenter en de bouwbekabeling conform ISO/IEC 11801, DIN en 50288-4-1, DIN en 50173, IEC 61156-7, en 50288-9-1. De kabel is uitstekend geschikt voor de overdracht van analoge en digitale gegevens en ondersteunt PoE en PoE+. De schermopbouw bestaat uit afzonderlijk afgeschermde paren met een vertind kopervlechtwerk dat uitstekende afscherming en elektrische waarden garandeert.

De teksten voor dit artikel zijn automatisch vertaald.

Uitvoering

Geleider: Blank koperdraad, AWG 23/1
systeem(en) voor de beoordeling en controle van de bestendigheid van de prestaties
: Systeem 3 isolatie: SFS-PE (geschuimde polyethyleen mantel) totaal aantal geïsoleerde geleiders: 8,
getwist tot 4 paar kleurcode: Blauw-wit, oranje-wit, groen-wit, bruin-wit afscherming van de enkele paren: Aluminium gelamineerde polyesterfolie, 100% totale afscherming:
Kopermantel: Koper bedekt tot koper. En 50575; LSZH
buitenmanteldikte (nominaal): 0,50 mm (ECA); 0,52 mm (DCA); 0,60 mm (CCA); 0,60 (B2ca)
kleur: Oranje (RAL 2008)
mechanische eigenschappen:
Trekontlasting: 150N max.
Dynamische buigradius: 8x AD mm min.
Statische buigradius: 4x AD mm min.
Transport- en opslagtemperatuurbereik: -20 °C tot +60 °C
bedrijfstemperatuurbereik: -20 °C tot
+50 °C installatietemperatuurbereik: 0 °C tot +50 °C
buitendiameter simplex (nominaal): 7,0 mm (ECA); 7,2 mm (DCA)
; 7,5 mm (CCA); 7,5 mm (B2ca) gewicht (kg/km): 49,5 kg (ECA); 51 kg (DCA); CCA; 53 kg (B2ca)
elektrische eigenschappen:
impedantie: 100±15 ohm @ 4 - 1000 MHz; 100±25 OHM @ 100-600 MHz
capaciteit: 45 PF/m nominaal @ 1 kHz
capaciteitsasymmetrie (paaraarde): 1,6 PF/m max. @ 1 kHz
isolatieweerstand: 5 GOhm x km min.
Gelijkstroomweerstand: 95 ohm/km max. (2% max. ongebalanceerde weerstand)
lusweerstand: 190 ohm/km max. (2% max. ongebalanceerde weerstand)
bedrijfsspanning: 72 VDC max.
Buitenmantel: DCA-s2 d1 a1 conform En 50575; LSZH
koppeldemping: CA-type 1b
fasevertraging: 450 ns/100 m max.
Looptijdvertraging: 10 ns/100 m max.
Scheidingsklasse: „D” conform En 50174-2
NVP: 79%
assortiment: Twisted pair
installatiekabel categorie: CAT CAT 7
afscherming: S-FTP, paren in metaalfolie en gevlochten afgeschermd
BouwPVO: B2ca
lengte: 1000 m
kleur: oranje
kabelopbouw: 4 x 2 AWG 23/1, massieve twisted pair
mantel: LSOH
