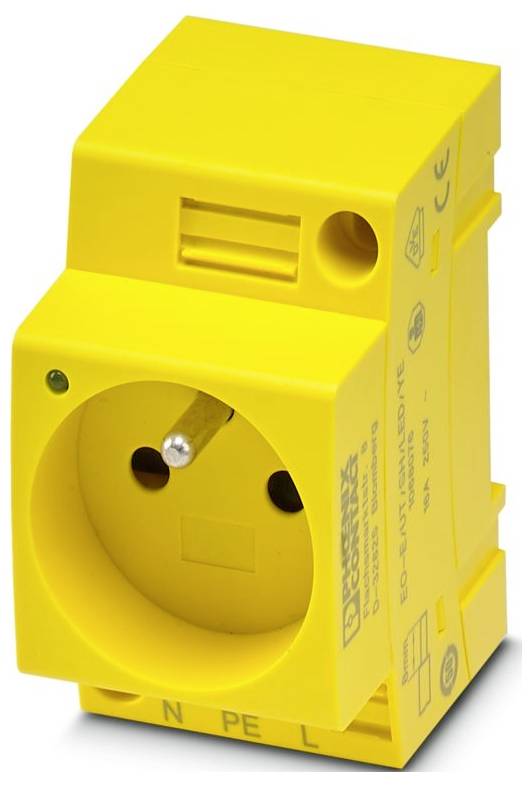

Contactdoos Phoenix Contact EO-E/UT/SH/LED/YE Geel (l x b x h) 59.2 x 45 x 75 mm
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Contactdoos
Beschermingsklasse
IP20
Type
EO-E/UT/SH/LED/YE
Kleur (specifiek)
Geel
Lengte
59.2 mm
Datasheet (PDF)
14 Set(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal (Verpakkingsgrootte 5 stuk(s))
Totaal (€ 12,89 / Stuk)
€ 64,45
excl. btw
& Gratis verzending met
Incl. 14 dagen retourrecht (30 dagen met)
Technische specificaties
- Aansluitmethode: schroefaansluiting
- Schroefdraad: M3
- Aanhaalmoment: 0,5 ... 0,6 Nm
- Kabeldoorsnede soepel: 0,25 mm² ... 2.5 mm²
- Kabeldoorsnede stijf: 0,2 mm² ... 4 mm²
- Kabeldoorsnede AWG: 24- 12 (omgerekend volgens IEC)
- Breedte: 45 mm
- Hoogte: 75 mm
- Diepte: 59,2 mm
- Kleur: Geel (RAL 1018)
- Brandbaarheidsklasse conform UL 94: V0
- Omgevingsomstandigheden: Omgevingsomstandigheden
- Beschermingsklasse: IP20
- Omgevingstemperatuur (bedrijf): -5 °C- 40 °C (volgens IEC 60884-1, gemiddelde waarde over een periode van 24 uur niet hoger dan +35 °C)
- Omgevingstemperatuur (opslag/transport): -25 °C... 60 °C (korte tijd, niet meer dan 24 uur, -60 °C tot +70 ° C)
- Normen/bepalingen: NF C61-314;IEC 60884-1
- Opmerking: De opgegeven nominale stroom is niet van toepassing op zekeringvarianten. Bij deze wordt de stroom bepaald door de gebruikte zekering.
- Montagemethode: Voor montage op draagrail in de Service-interface of directe montage
- Isolatiemateriaal: PA
- Isoleerlengte: 8 mm
- Nominale spanning: 250 V AC (50 Hz)
- Algemeen: Algemeen
- TESTSPECIFICATIE: DIN EN 50155 (VDE 0115-200):2022-06
- Resultaat: Test geslaagd
- Statisch isolatiemateriaal in koude toestand: -60 °C.
- Temperatuur index isolatiemateriaal (DIN en 60216-1 (VDE 0304-21)): 130 °C.
- Brandbeveiliging voor railvoertuigen (DIN en 45545-2) R22: HL 1 - HL 3
- Brandbeveiliging voor spoorvoertuigen (DIN en 45545-2) R23: HL 1 - HL 3
- Brandbeveiliging voor spoorvoertuigen (DIN en 45545-2) R24: HL 1 - HL 3
- Normen: Normen
- Relatieve isolatiestof temperatuur index (elec., UL 746 B): 130 °C.
- Nominale stroom: 16 A
- Frequentie: f1 = 5 Hz tot f2 = 250 Hz
- Toegestane luchtvochtigheid (opslag/transport): 30% ... 70 %
- Slingeren/breedband ruis: Slingeren/breedband ruis
- Spectrum: Levensduurtest categorie 2, gemonteerd op het draaistel
- ASD-niveau: 6,12 (m/s²)²/Hz
- Versnelling: 30 g.
- Testduur per as: 5 uur
- Testrichtingen: X-, Y- en Z-as (pos. en neg.)
- Schokken: Schokken
- Schokvorm: Halve sinus
- Duur van de schok: 18 ms
- Aantal schokken per richting: 3
- Statusweergave: Ja
- Brandbeveiliging voor spoorvoertuigen (DIN en 45545-2) R26: HL 1 - HL 3
- Land-ID: Frankrijk
- Lehrdorn: A3;B3
- Draaddoorsnede flexibel [AWG]: 24 ... 14 (omgerekend volgens IEC)
- Draaddoorsnede flexibel (adereindhuls zonder kunststof huls): 0,25 mm² ... 2.5 mm²
- Draaddoorsnede flexibel (adereindhuls met kunststof huls): 0,25 mm² ... 2.5 mm²
- Geleider doorsnede flexibel (2 geleiders van dezelfde doorsnede met TWIN-adereindhuls met kunststof huls): 0,2 mm² ... 4 mm²
- Diepte op NS 35/7,5: 60 mm
- Diepte op NS 35/15: 67,5 mm
- Boorgatdiameter: 4,4 mm
- Materiaal contact: CuZn38
- Stekkertype: Insteekaanzicht type E
- Soortnaam
Contactdoos
- Type
EO-E/UT/SH/LED/YE
- Kleur (specifiek)
Geel
IP20
59.2 mm
- Breedte
45 mm
- Hoogte
75 mm
- Afm.
(l x b x h) 59.2 x 45 x 75 mm
- Type aansluiting
Schroefaansluiting
- Ontwerpspanning
250 V/AC
- Ontwerpstroom
16 A
- Aderdoorsnede (max.)
4 mm²
- Aderdoorsnede (min.)
0.2 mm²
- Montagewijze
Bevestigingsrail (DIN-rail)
Vaste montage
- Inbouwdiepte
59.2 mm
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3562583 Contactdoos Phoenix Contact EO-E/UT/SH/LED/YE Geel (l x b x h) 59.2 x 45 x 75 mm
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3562583 Contactdoos Phoenix Contact EO-E/UT/SH/LED/YE Geel (l x b x h) 59.2 x 45 x 75 mm
Omschrijving
Stopcontact, met uitgebreide aanraakbeveiliging / Shutter, indicatielampje, stekkeraanzicht type E, aansluittype: Schroefaansluiting, kleur: Geel, nominale spanning: 250 V AC (50 Hz), nominale stroom: 16 A, voor montage op draagrail in de Service-interface of directe montage, normen/voorschriften: NF C61-314, IEC 60884-1, landenkenmerk: Frankrijk
