Name: Conrad Components W78-12V Spanningsregelaar - DC/DC-schakelregelaar Verticaal Positief Vast 1 A
Brand: Conrad Components
SKU: 167812
Availability: InStock

Printplaat met elektronische componenten: spoel, condensator, IC en aansluitcontacten. Hoofdonderdeel voor een elektronische schakeling.

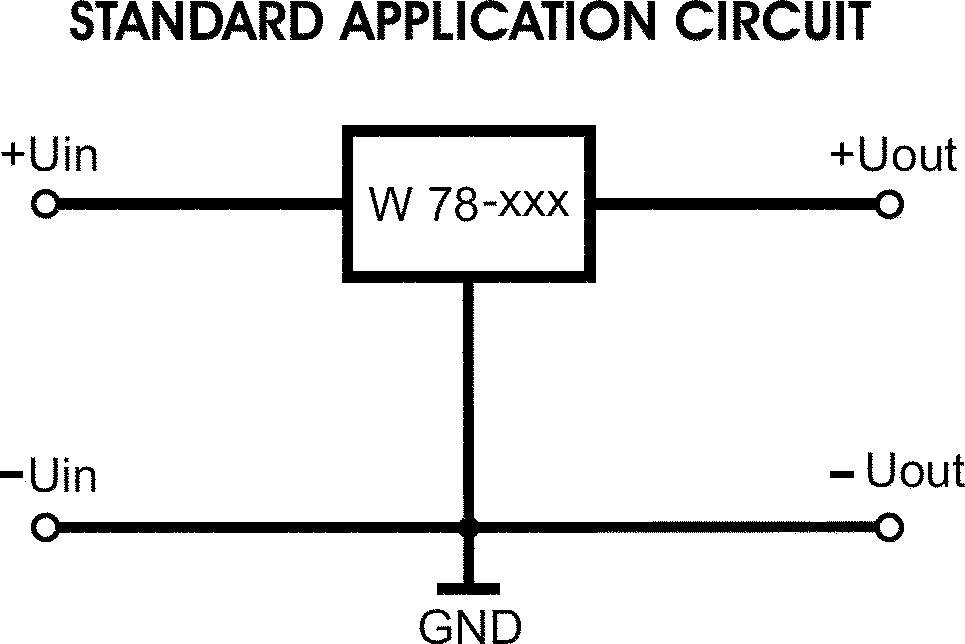

'Standaard Toepassingscircuit': Diagram toont een spanningsregelaar 'W 78-xxx' met ingangsaansluitingen (+Uin, -Uin) en uitgangsaansluitingen (+Uout, -Uout) alsook aarding (GND).

1/2

Soortnaam

Spanningsregelaar - DC/DC-schakelregelaar

Behuizingssoort

Verticaal

Soort output

Vast

Uitgangsspanning (min.)

12 V

Stroomuitgang

1 A

Datasheet (PDF)

Morgen leverbaar

268 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Verkoop en verzending door Conrad Electronic

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 12,39 / Stuk)

€ 12,39

excl. btw

Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

Schakelregelaar type W78

Hoog rendement tot 96 %
Geen koellichaam nodig
Pin compatibel met 78XX-spanningsregelaars.

Extra services en acties

Technische specificaties

Afm. (bxhxd): 24.5 x 21.2 x 8 mm

Type: W78-12V

Soortnaam: Spanningsregelaar - DC/DC-schakelregelaar

Behuizingssoort: Verticaal

Fabrikant: Conrad Components

: CON

Uitgangsconfiguratie: Positief

Soort output: Vast

Spanningsingang (max.): 34 V

Uitgangsspanning (min.): 12 V

Stroomuitgang: 1 A

Functies: Neerwaarts

Aantal uitgangen: 1

Spanningsingang (min.): 15 V

Omschakelfrequentie (min.): 600 kHz

Bedrijfstemperatuur (min.): -40 °C

Bedrijfstemperatuur (max.): +125 °C

Montagewijze: Doorvoergat

Documenten en downloads

Datablad

Datablad 167812 Conrad Components W78-12V Spanningsregelaar - DC/DC-schakelregelaar Verticaal Positief Vast 1 A

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 167812 Conrad Components W78-12V Spanningsregelaar - DC/DC-schakelregelaar Verticaal Positief Vast 1 A

Omschrijving

Step-Down converter met een groot ingangsspanningsbereik. De converter heeft geen minimale belasting nodig en geen uitgangscondensator. Hij is voorzien van een interne softstart (8 ms), is beveiligd tegen kortsluiting en pin-compatibel met 78xx-spanningsregelaars. De schakelregelaar levert zelfs bij hoge omgevingstemperaturen onbeperkt de maximale uitgangsstroom.
