Balluff Magnetostriktives System BTL6-U101-M0#BTL
Verpakkingswijze
Single
Soortnaam
Verplaatsingstransducer
Min. voedingsspanning
18.0 V
Max. voedingsspanning
30.0 V
Max. bereik
270 m
Fabrikantnummer:
Artikelnummer:
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Verkoop en verzending door Conrad Electronic
Technische specificaties
Single
- Soortnaam
Verplaatsingstransducer
- Type
BTL3RL4
- Inhoud
1 stuk(s)
- Min. voedingsspanning
18.0 V
- Max. voedingsspanning
30.0 V
- Voedingsspanning
18.0 - 30.0 V
- Uitgangen
IO-Link
- Resolutie
30 µm
270 m
IP67
- Min. temperatuur
-40 °C
- Max. temperatuur
85 °C
100.0 mm
- Hoogte
1.43 mm
- Soort schroefdraad
M12 x 1
- Fabrikantnr.
BTL3RL4
- Nominale spanning
30.0 V
- Aantal polen
4
- Montagewijze
Flansmontage
- UKCA
Ja
Documenten en downloads
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 930158240 Balluff Magnetostriktives System BTL6-U101-M0#BTL
Verklaring van Overeenstemming
Verklaring van Overeenstemming 930158240 Balluff Magnetostriktives System BTL6-U101-M0#BTL
Omschrijving

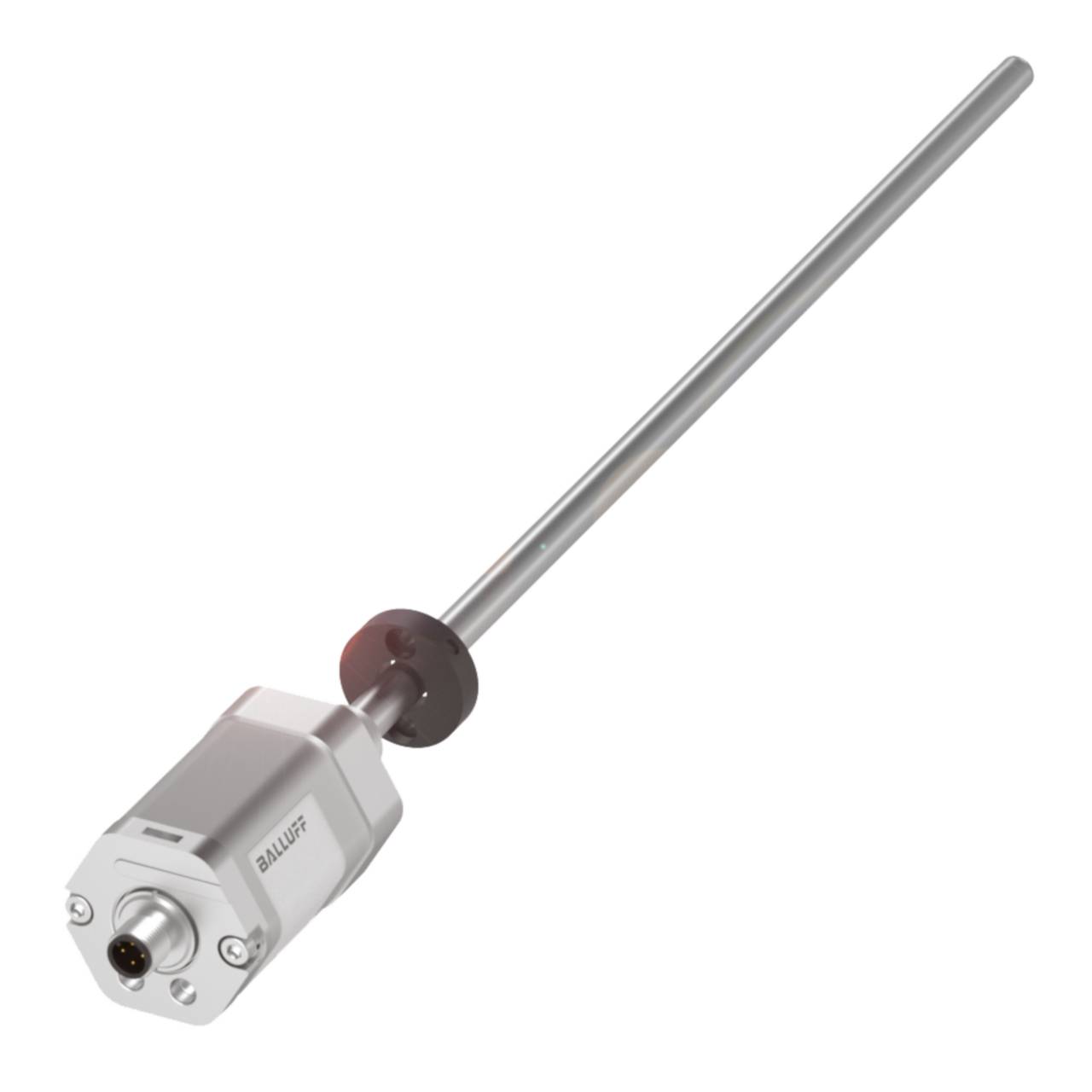

Balluff Magnetostriktives System BTL6-U101-M0#BTL3RL4
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:BalluffBezeichnung:Magnetostriktives System Typ:BTL6-U101-M0#BTL3RL4Funktionsprinzip:magnetostriktiv
Balluff Magnetostriktives System BTL6-U101-M0#BTL3RL4: weitere Details
Positionsmesssysteme in Stabbauform finden ihre wichtigste Anwendung in hydraulischen Antrieben. Sie eignen sich hervorragend für den Einsatz in Hydraulikzylindern zur Positionsrückmeldung, für Form- und Walzanlagen oder für die Lift- und Hebetechnik. Die Sensoren sind im Druckbereich des Hydraulikzylinders verbaut und verfügen über die gleiche Druckfestigkeit wie der Zylinder selbst. Form = Baureihe Stab, Befestigung = Gewindeflansch M18x1.5, Gehäusematerial = Aluminium, eloxiert, Positionsgeber, Anzahl max. = 2, Anschluss = Steckverbinder, M12x1, 4-polig, Schnittstelle = IO-Link 1.1, Messbereich = 270 mm, Messfrequenz max. = 1000 Hz, Linearitätsabweichung max. = ±50 µm, Wiederholgenauigkeit = = 30 µm, Betriebsspannung Ub = 18...30 VDC, Umgebungstemperatur = -40...85 °C, Schutzart = IP67, Zulassung/Konformität = CE, UKCA, cULus, WEEE
Geliefert wird: Balluff Magnetostriktives System BTL6-U101-M0#BTL3RL4, Verpackungseinheit: 1 Stk., EAN:
