Balluff Magnetostriktives System BTL6-E500-M1#BTL
Soortnaam
Positiemeetsysteem
Min. voedingsspanning
10.0 V
Max. voedingsspanning
30.0 V
Max. bereik
1600 m
Type
BTL2A4N
Fabrikantnummer:
Artikelnummer:
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Verkoop en verzending door Conrad Electronic
Technische specificaties
- Soortnaam
Positiemeetsysteem
- Type
BTL2A4N
- Inhoud
1 stuk(s)
- Min. voedingsspanning
10.0 V
- Max. voedingsspanning
30.0 V
- Voedingsspanning
10.0 - 30.0 V
- Uitgangen
Analoog (stroomsterkte)
1600 m
- Tolerantie ±
0.04 %
- Kabellengte
0.15 m
IP67
- Min. temperatuur
-40 °C
- Max. temperatuur
85 °C
- Soort schroefdraad
M12 x 1
- Fabrikantnr.
BTL2A4N
- Mantelmateriaal
FEP
- Nominale spanning
30.0 V
- Aantal polen
4
- Montagewijze
Flansmontage
- UKCA
Ja
Documenten en downloads
Verklaring van Overeenstemming
Verklaring van Overeenstemming 930159388 Balluff Magnetostriktives System BTL6-E500-M1#BTL
Omschrijving
Balluff Magnetostriktives System BTL6-E500-M1#BTL2A4N

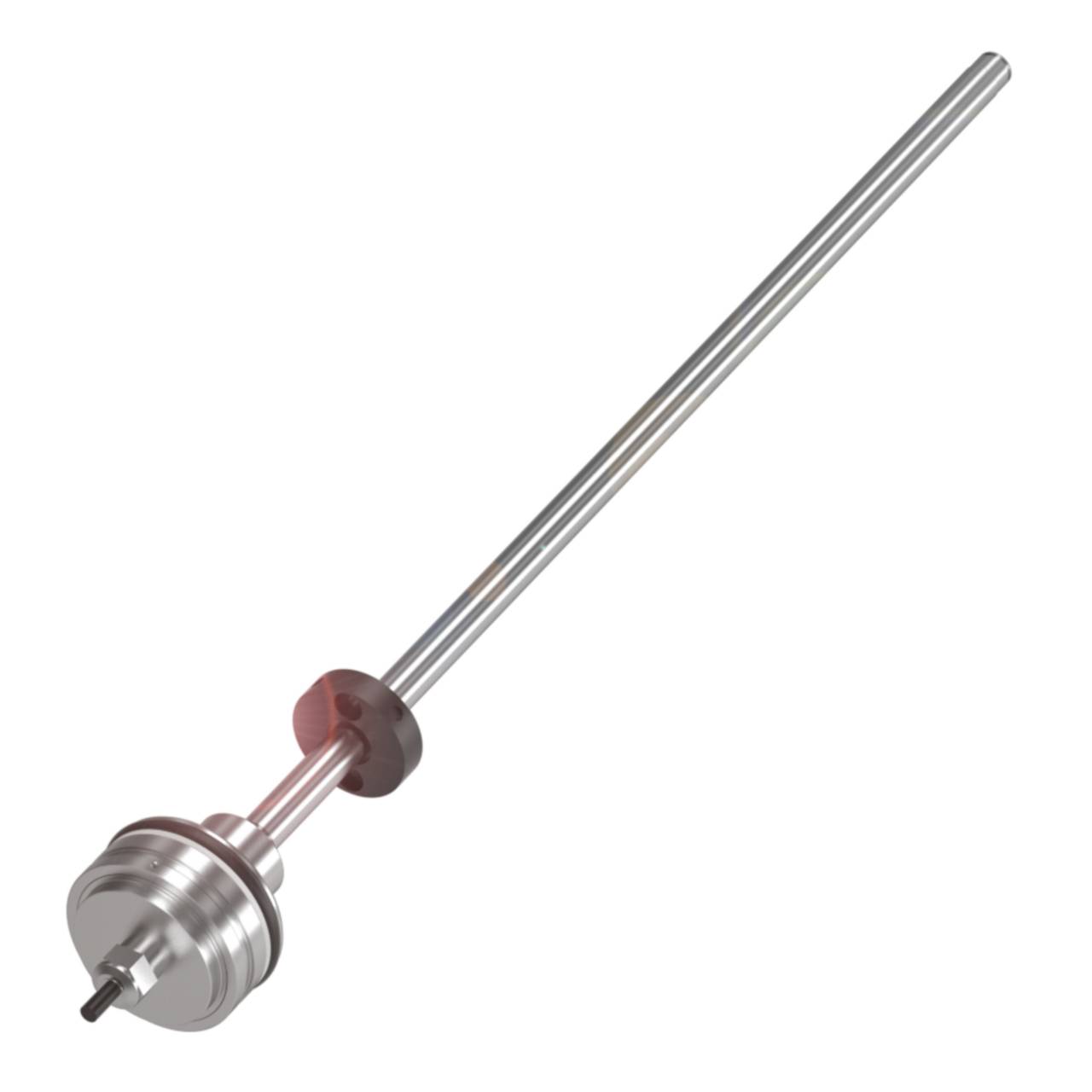

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:BalluffBezeichnung:Magnetostriktives System Typ:BTL6-E500-M1#BTL2A4NFunktionsprinzip:magnetostriktiv
Balluff Magnetostriktives System BTL6-E500-M1#BTL2A4N: weitere Details
Positionsmesssysteme in Stabbauform finden ihre wichtigste Anwendung in hydraulischen Antrieben. Sie eignen sich hervorragend für den Einsatz in Hydraulikzylindern zur Positionsrückmeldung, für Form- und Walzanlagen oder für die Lift- und Hebetechnik. Die Sensoren sind im Druckbereich des Hydraulikzylinders verbaut und verfügen über die gleiche Druckfestigkeit wie der Zylinder selbst. Form = Baureihe Stab Mobil, Befestigung = Einbauflansch Ø48 f7, Gehäusematerial = Edelstahl (1.4404), Positionsgeber, Anzahl max. = 1, Anschluss = Litzen mit Steckverbinder, M12x1-Modularer Flanschstecker, 4-polig, 0.15 m, ETFE, Analogausgang = Analog, Strom 4 20 mA, Messbereich = 1600 mm, Messfrequenz max. = 500 Hz, Auflösung = Abhängig vom Controller (nur durch die Wiederholgenauigkeit begrenzt), Linearitätsabweichung max. = ±0.04 %FS (typ. ±0.02 % FS), Wiederholgenauigkeit = ± 5 µm, Betriebsspannung Ub = 10...30 VDC, Umgebungstemperatur = -40...85 °C, Schutzart = IP67, Zulassung/Konformität = CE, WEEE, UKCA
Geliefert wird: Balluff Magnetostriktives System BTL6-E500-M1#BTL2A4N, Verpackungseinheit: 1 Stk., EAN:
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:BalluffBezeichnung:Magnetostriktives System Typ:BTL6-E500-M1#BTL2A4NFunktionsprinzip:magnetostriktiv
Balluff Magnetostriktives System BTL6-E500-M1#BTL2A4N: weitere Details
Positionsmesssysteme in Stabbauform finden ihre wichtigste Anwendung in hydraulischen Antrieben. Sie eignen sich hervorragend für den Einsatz in Hydraulikzylindern zur Positionsrückmeldung, für Form- und Walzanlagen oder für die Lift- und Hebetechnik. Die Sensoren sind im Druckbereich des Hydraulikzylinders verbaut und verfügen über die gleiche Druckfestigkeit wie der Zylinder selbst. Form = Baureihe Stab Mobil, Befestigung = Einbauflansch Ø48 f7, Gehäusematerial = Edelstahl (1.4404), Positionsgeber, Anzahl max. = 1, Anschluss = Litzen mit Steckverbinder, M12x1-Modularer Flanschstecker, 4-polig, 0.15 m, ETFE, Analogausgang = Analog, Strom 4 20 mA, Messbereich = 1600 mm, Messfrequenz max. = 500 Hz, Auflösung = Abhängig vom Controller (nur durch die Wiederholgenauigkeit begrenzt), Linearitätsabweichung max. = ±0.04 %FS (typ. ±0.02 % FS), Wiederholgenauigkeit = ± 5 µm, Betriebsspannung Ub = 10...30 VDC, Umgebungstemperatur = -40...85 °C, Schutzart = IP67, Zulassung/Konformität = CE, WEEE, UKCA
Geliefert wird: Balluff Magnetostriktives System BTL6-E500-M1#BTL2A4N, Verpackungseinheit: 1 Stk., EAN:
