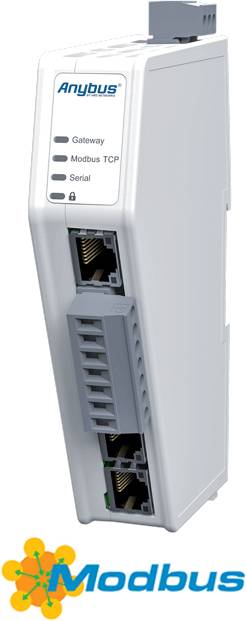

Anybus ABC3028 ABC3028 Serial converter RS-485, RS-232, Modbus-RTU 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
3 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 673,55 / Stuk)
€ 673,55
excl. btw
& Gratis verzending*
Slechts 3 Stuk(s) beschikbaar
Technische specificaties
- Afmetingen (l x b x h) met seriële aansluiting en netstekker: 98 x 27 x 144 mm
- Gewicht: 150 g
- Toetsen en schakelaars: resettoets en veiligheidsschakelaar
- LED's: statusindicatie voor de gateway en voor het bovenliggende industriële netwerk en het seriële subnetwerk
- Beschermingsklasse: IP20
- Materiaal behuizing: PC ABS, UL 94 VO
- Montage: DIN-rail (35 * 7,5/15)
- Milieu
- Bedrijfstemperatuur: -25 tot +70 °C
- Opslagtemperatuur: -40 tot +85 °C
- Relatieve luchtvochtigheid: 0-95% niet condenserend
- Inbouwhoogte: tot 2000 m
- Stroomvoorziening
- Uitgangsspanning: 12-30 V DC
- Stroomverbruik: typische waarden: 160 mA bij 24 V, maximaal 400 mA bij 12 V
- Netaansluiting: 3-polige Phoenix-stekker
- Beveiliging: ompool- en kortsluitbeveiliging
- Seriële RS232/485-aansluiting
- Aansluitingen: 1 x RS232/RS485
- Baudrate_ 1200 bit/s tot 128 kbit/s
- Maximaal aantal stations: 31
- Isolatie: galvanische scheiding
- Stekker: 7-polige Phoenix-stekker
- Maximaal aantal nodes: 31
- Modbus RTU
- Bedrijfsmodus: master
- Ondersteunde functies: 1, 2, 3, 4, 5, 6, 15, 16, 22, 23
- Maximaal aantal commando's: 150
- Grootte van de ingangsgegevens: 1024 bytes
- Grootte van de uitgangsgegevens: 1024 bytes
- Modbus TCP
- Bedrijfsmodus: server
- Maximaal aantal verbindingen: 4
- Grootte van de ingangsgegevens: 1500 bytes
- Grootte van de uitgangsgegevens: 1500 bytes
- Ethernet-aansluitingen
- Aansluitingen: 2 x Ethernet
- Isolatie: galvanische scheiding
- Bitsnelheid: 10/100 Mbit/s full duplex
- Stekker: RJ45
- Switch: dual-port cut-through switch
- Soortnaam
Serial converter
- Interfaces
RS-485
RS-232
Modbus-RTU
- Type
ABC3028
- Max. bedrijfstemperatuur
+70 °C °C
- Min. bedrijfstemperatuur
-25 °C
- Voedingsspanning
12-30 V DC
- Bedrijfstemperatuurbereik
-25 tot +70 °C °C
- Afm.
(b x h) 27 mm x 144 mm
- Stroomverbruik (max.)
400 mA
- Hoogte
144 mm
- Breedte
27 mm
- Fabrikantnr.
ABC3028
- Interfaces
Modbus TCP
- Stroomverbruik
160 mA
- Verpakking
Verpakking zonder plastic
Documenten en downloads
Datablad
Datablad 2476384 Anybus ABC3028 ABC3028 Serial converter RS-485, RS-232, Modbus-RTU 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2476384 Anybus ABC3028 ABC3028 Serial converter RS-485, RS-232, Modbus-RTU 1 stuk(s)
Omschrijving
De Anybus Communicator is een protocolconverter die Modbus RTU-veldapparaten in een Modbus TCP-netwerk kan integreren. Hiervoor zijn geen wijzigingen aan het veldapparaat nodig.
De protocolconverter kan grote hoeveelheden gegevens overdragen, is dankzij de drag & drop-webinterface eenvoudig te configureren en is gebaseerd op de beproefde Anybus technologie.
Functies & voordelen
Webgebaseerde configuratie-interface met drag-&-drop
Overdracht van maximaal 1500 gegevensbytes in beide richtingen ('Large forward open' vereist)
Industrieel temperatuurbereik van -25 tot +70 °C
Beproefde Anybus technologie: NP40-netwerkprocessor
Veiligheidschip, veiligheidsschakelaar en veilig opstarten (Secure boot)
Drag-&-drop-webinterface
De configuratie van de protocolconverter is met de grafische webgebaseerde gebruikersinterface snel gebeurd. U hoeft geen software te installeren. Open gewoon uw favoriete webbrowser en ga aan de slag.
Overdracht van maximaal 1500 gegevensbytes
De trend is om steeds meer gegevens over te dragen. Daarom is de Anybus Communicator ontworpen voor de overdracht van grote hoeveelheden gegevens. Hij kan 1500 bytes gegevens verzenden naar de bovenliggende PLC en 1500 bytes gegevens ontvangen van de PLC, in totaal kunnen dus 3000 bytes worden overgedragen ('Large forward open' vereist). Dankzij de ondersteuning van maximaal 150 Modbus-commando's kunnen zelfs complexe configuraties met meerdere nodes probleemloos worden verwerkt.
Industrieel temperatuurbereik
Een industrieel bedrijfstemperatuurbereik van -25 tot +70 °C zorgt ervoor dat de Communicator ook onder veeleisende omstandigheden overtuigt.
Beproefde NP40-technologie
De Communicator is gebaseerd op de beproefde Anybus NP40-netwerkprocessor. De NP40 is in talloze embedded toepassingen over de hele wereld in gebruik en is de industriestandaard voor betrouwbare industriële communicatie.
Veiligheidsschakelaars
Zelfs bij geavanceerde veiligheidsmaatregelen blijft menselijk falen de belangrijkste oorzaak van het niet naleven van de veiligheidsvoorwaarden. Daarom heeft de Communicator een veiligheidsschakelaar die de configuratie blokkeert en toegang tot de webgebaseerde configuratie-interface verhindert. Als uw configuratie is voltooid, schuift u de veiligheidsschakelaar gewoon in de vergrendelstand. Vervolgens gaat de hangslot-LED op de Communicator branden.
Veiligheidschip en veilig opstarten
Om aan de huidige en toekomstige veiligheidsuitdagingen te voldoen, is de Communicator uitgerust met de nieuwste Anybus veiligheidschip. De 'Secure boot' – veilige opstart – garandeert dat er niet met de firmware is geknoeid.
Ethernet-configuratieaansluiting
Dankzij de Ethernet-configuratieaansluiting is geen speciale configuratiekabel nodig. Ook de verbinding met de protocolconverter kan eenvoudig worden gemaakt, bijvoorbeeld om het netwerkverkeer te bewaken.
Geoptimaliseerd voor DIN-railmontage
De smalle vormgeving, naar voren gerichte netwerkaansluitingen en de schroefverbinding van de seriële kabelaansluiting zorgen ervoor dat de Communicator snel en eenvoudig kan worden geïnstalleerd en aangesloten.
Diagnose;
Als u de Communicator webinterface opent, ziet u direct de status van de Modbus TCP-verbinding en de seriële verbinding. U kunt ook de status van afzonderlijke seriële nodes zien. Voor analysedoeleinden worden de seriële pagina en gebeurtenissen bijgehouden.
Support
Soms stuit u op een probleem waarbij u hulp nodig heeft. Daarom hebben wij een ondersteuningspagina met contactgegevens opgenomen in de gebruikersinterface. Er is ook een knop voor het maken van een ondersteuningspakket om het oplossen van problemen te vereenvoudigen.
De protocolconverter kan grote hoeveelheden gegevens overdragen, is dankzij de drag & drop-webinterface eenvoudig te configureren en is gebaseerd op de beproefde Anybus technologie.
Functies & voordelen
Webgebaseerde configuratie-interface met drag-&-drop
Overdracht van maximaal 1500 gegevensbytes in beide richtingen ('Large forward open' vereist)
Industrieel temperatuurbereik van -25 tot +70 °C
Beproefde Anybus technologie: NP40-netwerkprocessor
Veiligheidschip, veiligheidsschakelaar en veilig opstarten (Secure boot)
Drag-&-drop-webinterface
De configuratie van de protocolconverter is met de grafische webgebaseerde gebruikersinterface snel gebeurd. U hoeft geen software te installeren. Open gewoon uw favoriete webbrowser en ga aan de slag.
Overdracht van maximaal 1500 gegevensbytes
De trend is om steeds meer gegevens over te dragen. Daarom is de Anybus Communicator ontworpen voor de overdracht van grote hoeveelheden gegevens. Hij kan 1500 bytes gegevens verzenden naar de bovenliggende PLC en 1500 bytes gegevens ontvangen van de PLC, in totaal kunnen dus 3000 bytes worden overgedragen ('Large forward open' vereist). Dankzij de ondersteuning van maximaal 150 Modbus-commando's kunnen zelfs complexe configuraties met meerdere nodes probleemloos worden verwerkt.
Industrieel temperatuurbereik
Een industrieel bedrijfstemperatuurbereik van -25 tot +70 °C zorgt ervoor dat de Communicator ook onder veeleisende omstandigheden overtuigt.
Beproefde NP40-technologie
De Communicator is gebaseerd op de beproefde Anybus NP40-netwerkprocessor. De NP40 is in talloze embedded toepassingen over de hele wereld in gebruik en is de industriestandaard voor betrouwbare industriële communicatie.
Veiligheidsschakelaars
Zelfs bij geavanceerde veiligheidsmaatregelen blijft menselijk falen de belangrijkste oorzaak van het niet naleven van de veiligheidsvoorwaarden. Daarom heeft de Communicator een veiligheidsschakelaar die de configuratie blokkeert en toegang tot de webgebaseerde configuratie-interface verhindert. Als uw configuratie is voltooid, schuift u de veiligheidsschakelaar gewoon in de vergrendelstand. Vervolgens gaat de hangslot-LED op de Communicator branden.
Veiligheidschip en veilig opstarten
Om aan de huidige en toekomstige veiligheidsuitdagingen te voldoen, is de Communicator uitgerust met de nieuwste Anybus veiligheidschip. De 'Secure boot' – veilige opstart – garandeert dat er niet met de firmware is geknoeid.
Ethernet-configuratieaansluiting
Dankzij de Ethernet-configuratieaansluiting is geen speciale configuratiekabel nodig. Ook de verbinding met de protocolconverter kan eenvoudig worden gemaakt, bijvoorbeeld om het netwerkverkeer te bewaken.
Geoptimaliseerd voor DIN-railmontage
De smalle vormgeving, naar voren gerichte netwerkaansluitingen en de schroefverbinding van de seriële kabelaansluiting zorgen ervoor dat de Communicator snel en eenvoudig kan worden geïnstalleerd en aangesloten.
Diagnose;
Als u de Communicator webinterface opent, ziet u direct de status van de Modbus TCP-verbinding en de seriële verbinding. U kunt ook de status van afzonderlijke seriële nodes zien. Voor analysedoeleinden worden de seriële pagina en gebeurtenissen bijgehouden.
Support
Soms stuit u op een probleem waarbij u hulp nodig heeft. Daarom hebben wij een ondersteuningspagina met contactgegevens opgenomen in de gebruikersinterface. Er is ook een knop voor het maken van een ondersteuningspakket om het oplossen van problemen te vereenvoudigen.
Omvang van de levering
- Beknopte gebruiksaanwijzing
- Schroefklem 7-polig
- Voedingsstekker: 3-polig
- De configuratiesoftware wordt per download geleverd
- (Netvoeding niet meegeleverd).
