Ziehl Spannungs-/Frequenzrelais UFR 1001E

Ziehl Spannungs-/Frequenzrelais UFR 1001E

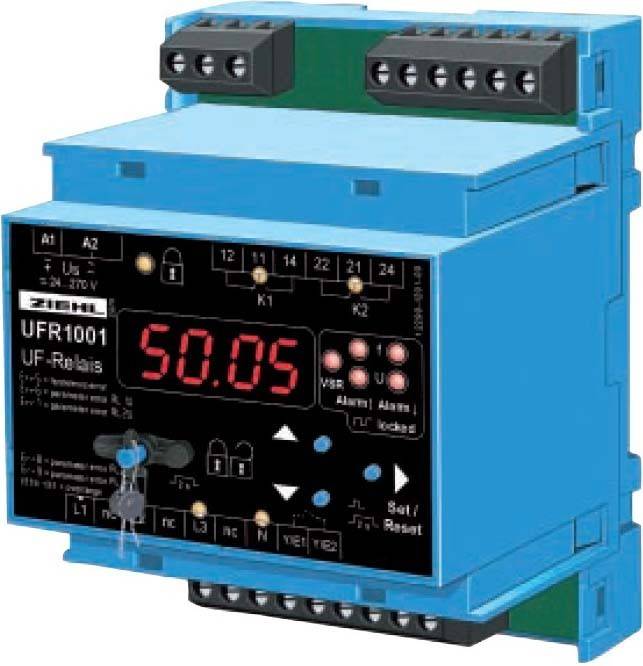

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:ZiehlBezeichnung:Spannungs-/Frequenzrelais Typ:UFR 1001EAusführung des elektrischen Anschlusses:SchraubanschlussMit abnehmbaren Klemmen:jaSpannungsmessbereich 1:15..520 VSpannungsmessbereich 2:40..300 VSpannungsart des Messbereichs:AC/DCAnsprechwert Spannung:40..520 V1-Phasen-Unterspannung möglich:ja3-Phasen-Unterspannung möglich:ja1-Phasen-Überspannung möglich:ja3-Phasen-Überspannung möglich:ja1-Phasen-Fenster möglich:ja3-Phasen-Fenster möglich:jaEnthält Funktion Gleichspannung-Unterspannung:jaEnthält Funktion Gleichspannung-Überspannung:jaEnthält Funktion Gleichspannung-Fenster:jaMin. einstellbare Ansprechverzögerungszeit:0,05 sMax. zulässige Ansprechverzögerungszeit:60 sMin. einstellbare Rückfallverzögerungszeit:0 sMax. zulässige Rückfallverzögerungszeit:1000 sAnzahl der Kontakte als Wechsler:2Breite:70 mmHöhe:90 mmTiefe:58 mm
Ziehl Spannungs-/Frequenzrelais UFR 1001E: weitere Details
Das Netzentkupplungsrelais überwacht Spannung und Frequenz in Drehstromnetzen. Es entspricht in Verbindung mit Wechselrichtern mit integrierter Inselnetzerkennung den Bedingungen für den NA-Schutz nach VDE-AR-N 4105. Das Gerät ist zweikanalig und damit einfehlersicher ausgeführt. Eingangsbeschaltung, Auswertung und Ausgangsrelais sind doppelt vorhanden. Zwei Prozessoren überwachen sich gegenseitig. Mit Rückmeldekontakten wird zusätzlich die Funktion der beiden Ausgangsrelais und der Kuppelschalter überwacht. Bei einem Alarm schaltet das Gerät ab, die Ursache wird angezeigt und über Transistorausgänge gemeldet. Die Grenzwerte sind voreingestellt gem. AR-N 4105. Bei möglichen Änderungen der Vorgaben können sie einfach verstellt werden. Alle Einstellungen können durch Code und/oder Plombierung geschützt werden. In einem Alarmspeicher, werden immer die letzten 99 Abschaltursachen sowie Abschaltwert und Zeitpunkt (relativ) abgelegt. Zusätzlich wird aufgezeichnet, wie lange und wie oft das UFR1001E die Einspeisung unterbrochen hat. Alle Werte können einfach über das Display angezeigt werden. Damit hat der Anwender wertvolle Informationen über die Verfügbarkeit der Anlage. Mit einer Test-Taste kann die Schaltzeit der Kuppelschalter ermittelt werden. Mit der Simulationsfunktion wird die Gesamtzeit des NA-Schutzes zusammen mit den Kuppelschaltern gemessen

Geliefert wird: Ziehl Spannungs-/Frequenzrelais UFR 1001E, Verpackungseinheit: 1 Stk., EAN:
