Name: Zettler Electronics AZ983-1C-12D Auto-relais 12 V/DC 60 A 1x wisselcontact
Brand: Zettler Electronics
SKU: 507420
Availability: InStock

Zwart, kubisch relais met opschrift 'ZETTLER AZ983-1C-24D China 02X7'. Heeft vier metalen pinnen aan de onderkant.

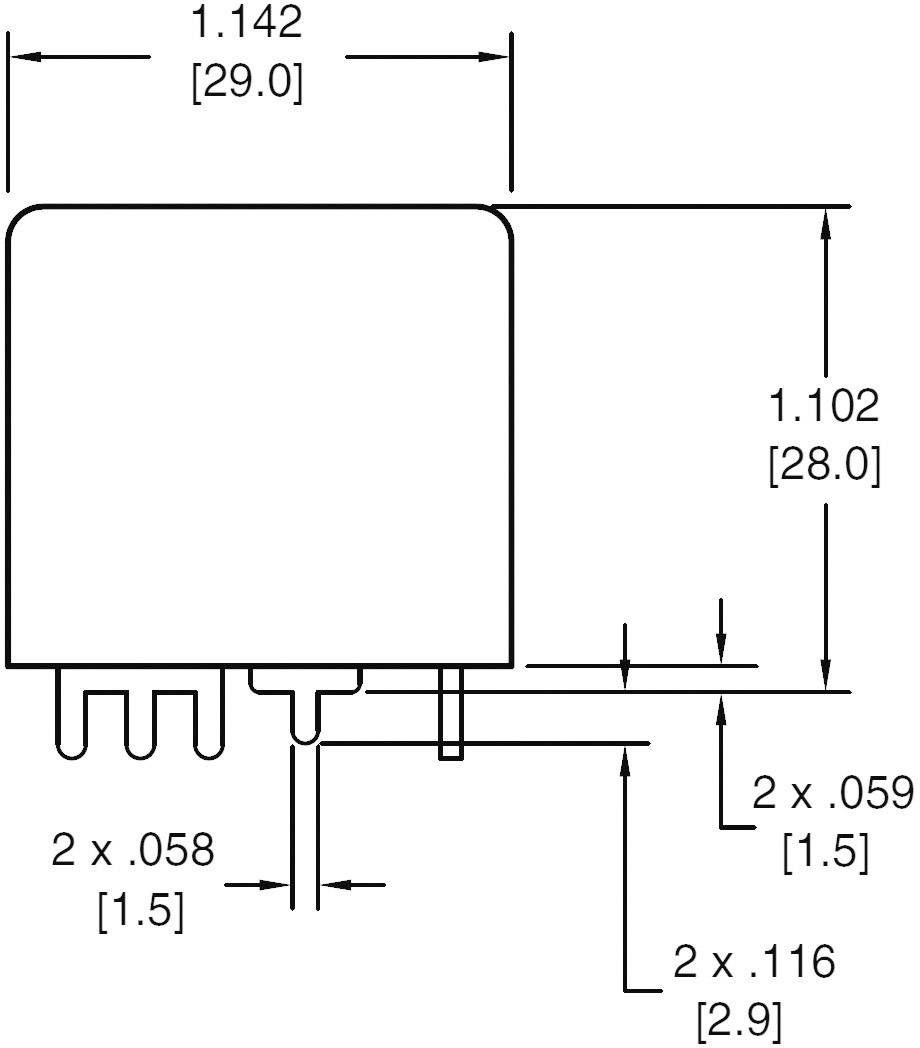

Diagram van een elektrisch onderdeel met gedetailleerde afmetingen. Maten in inches en millimeters, toont verschillende componenten en hun grootte.

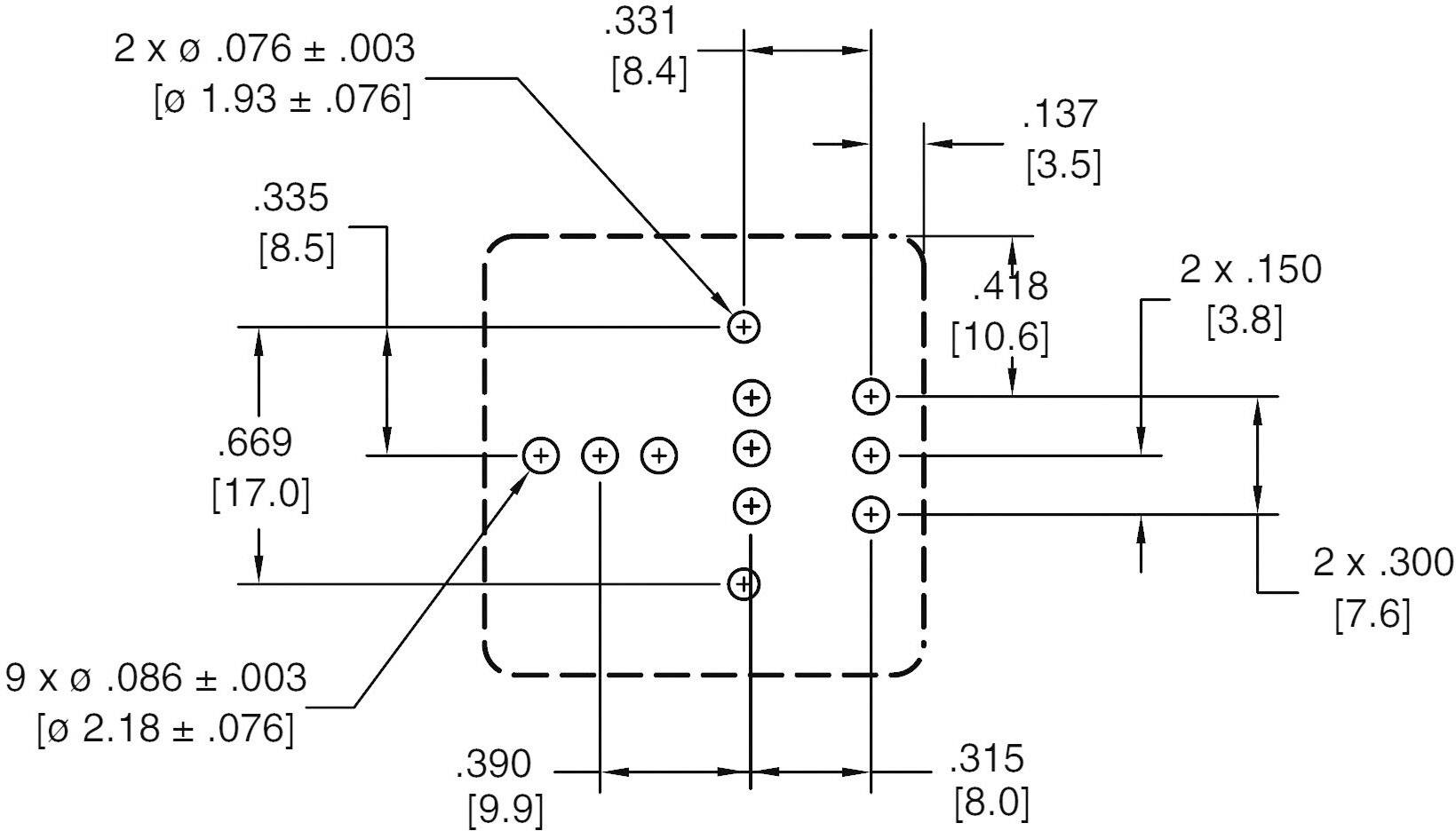

Technische tekening van een vierkant onderdeel met afmetingen en boorgataanwijzingen. Details omvatten lengte- en tolerantiemetingen.

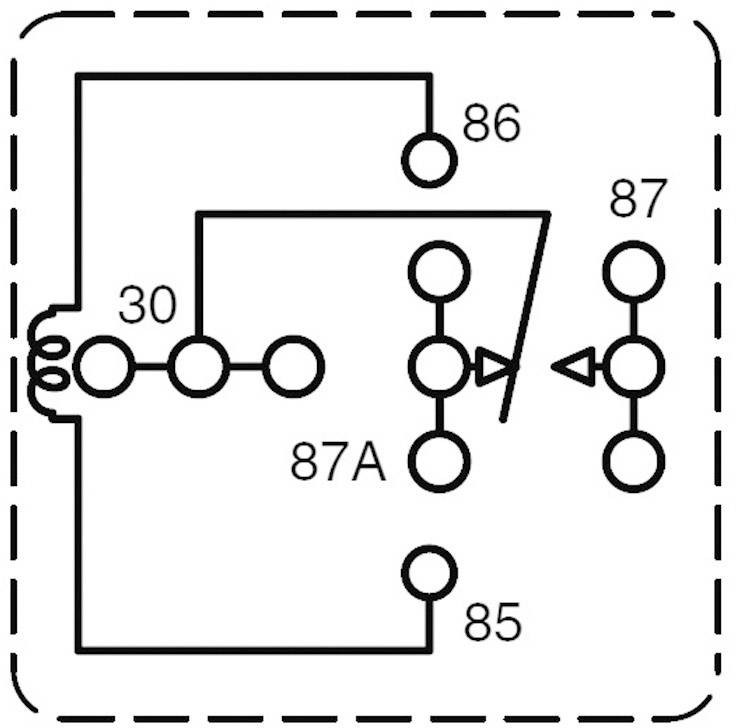

Elektrisch schema-symbool van een relais met aansluitingen: 30, 85, 86, 87 en 87A. Toont interne schakelweg en functie.

1/4

Afbeelding vergelijkbaar

Soortnaam

Auto-relais

Nominale spanning spoel

12 V/DC

Contactsoort

1x wisselcontact

Aansluiting

Schakelspanning (max.)

75 V/DC

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar ma. 26 okt.

105 Stuk(s) (Zolang de voorraad strekt)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Verkoop en verzending door Conrad Electronic

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 5,78 / Stuk)

€ 5,78

excl. btw

Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

Mini-ISO autorelais

Extra services en acties

Technische specificaties

Isolatiespanning: (spoel/contact, contact/contact) 500 V rms
Isolatieweerstand: (500/DC) 100 MΩ
Contactweerstand:< 50 mΩ

Soortnaam: Auto-relais

Type: AZ983-1C-12D

Bijzonderheden: Zonder bevestigingshaak

Nominale spanning spoel: 12 V/DC

: 1x wisselcontact

Contactmateriaal: Zilvertinoxide

Aansluiting: Print

Schakelspanning (max.): 75 V/DC

Schakelstroom (max.): 60 A

Schakelstroom NO-contact (max.): 60 A

Max. schakelvermogen: 840 W

Weerstand (spoel): 80 Ω

Min. temperatuur: -40 °C

Max. temperatuur: +85 °C

Breedte: 29 mm

Hoogte: 28 mm

: 29 mm

Afm.: (l x b x h) 29 x 29 x 28 mm

Conform RoHS: Ja

Nominale spanning: 12 V/DC

Schakelvermogen: 840 W

Schakelstroom: 60 A

Type: AZ983-1C-12D

Documenten en downloads

Datablad

Datablad 507420 Zettler Electronics AZ983-1C-12D Auto-relais 12 V/DC 60 A 1x wisselcontact

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 507420 Zettler Electronics AZ983-1C-12D Auto-relais 12 V/DC 60 A 1x wisselcontact

Omschrijving

Relais met een hoge inschakelstroom en een toegestane bedrijfstemperatuur van maximaal +85 °C. Conform de normen ISO/TS 16949 en ISO14001, getest volgens de SAEJ2544-eisen.

Opmerkingen

De gegevens over de schakelstroom hebben betrekking op de maximale schakelstroom. Specificaties vindt u in de uitgebreide documentatie die u gratis kunt downloaden.
