Name: Zettler Electronics AZ979-1C-12D Auto-relais 12 V/DC 60 A 1x wisselcontact
Brand: Zettler Electronics
SKU: 507416
Availability: InStock

'ZETTLER AZ979-1A-12D China 04X7' op een zwart elektrisch relaisonderdeel met metalen contacten.

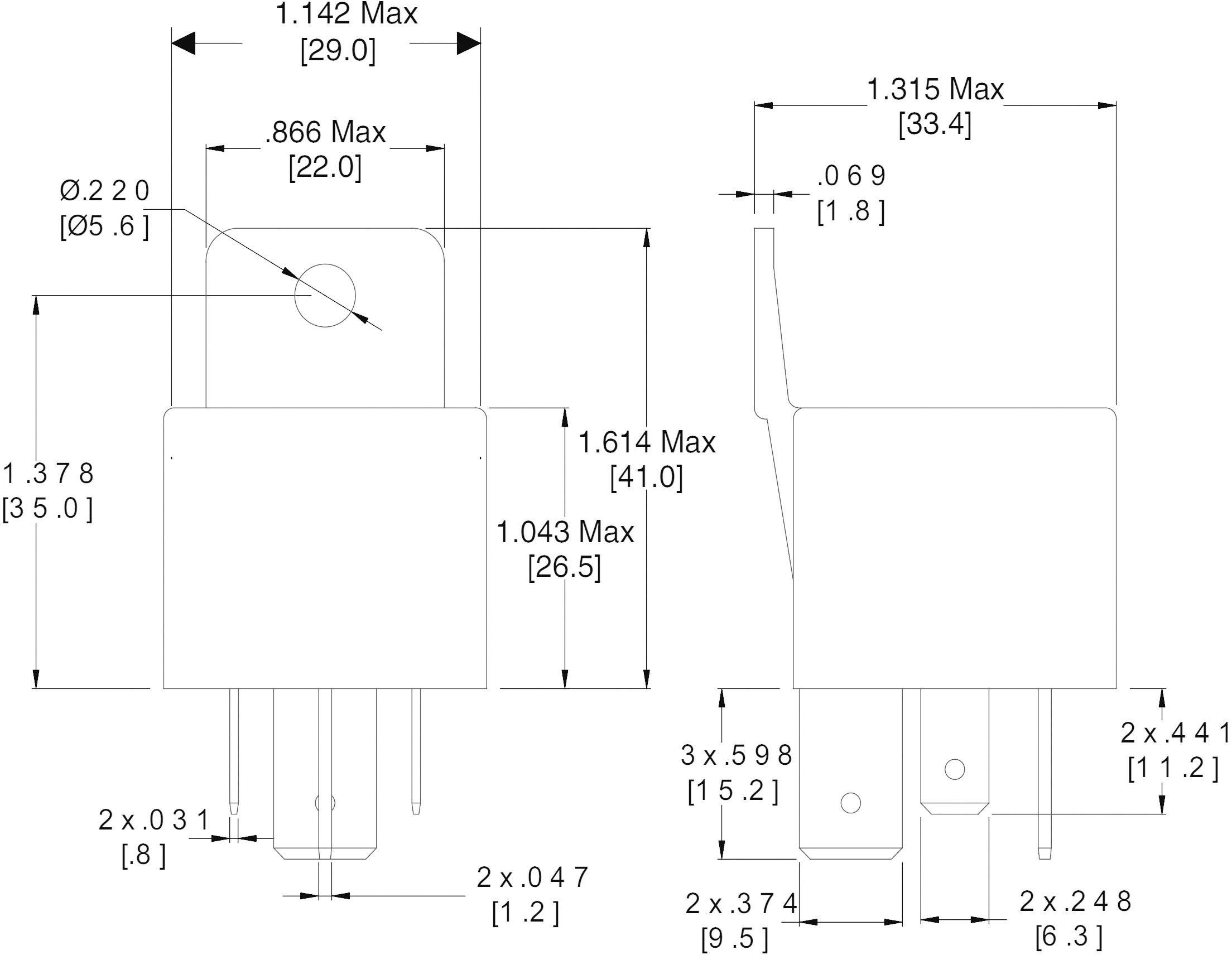

Technische tekening van een elektrische stekkerverbinding met afmetingen in millimeters en inches. Toont aanzichten en maatvoering voor hoogte, breedte en geboordoorsnede.

Schakelschema van een relais: toont aansluitingen 30, 85, 86, 87 en 87A. Relais wordt geactiveerd door het sluiten van de kring tussen 85 en 86.

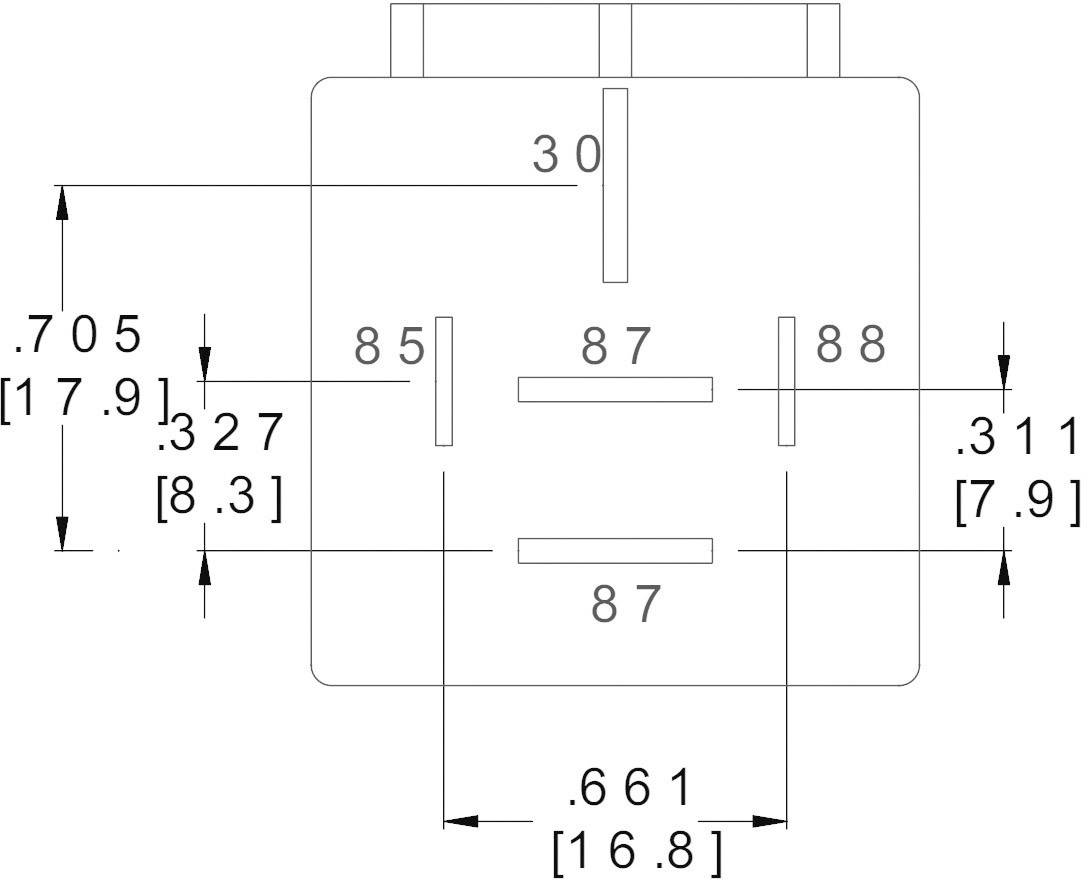

Technische tekening van een elektronische connector met afmetingen in millimeters en inches voor nauwkeurige pinpositionering.

1/4

Afbeelding vergelijkbaar

Soortnaam

Auto-relais

Nominale spanning spoel

12 V/DC

Contactsoort

1x wisselcontact

Aansluiting

Kabelschoen 9.50 mm

Kabelschoen 6.3 mm

Schakelspanning (max.)

30 V/DC

Datasheet (PDF)

Leverbaar di. 13 okt.

323 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Verkoop en verzending door Conrad Electronic

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 6,60 / Stuk)

€ 6,60

excl. btw

Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

Mini-ISO autorelais

Extra services en acties

Technische specificaties

Inschakelstroom: 500 A
Isolatiespanning: (spoel/contact, contact/contact) 500 V rms
Isolatieweerstand: (500/DC) 100 MΩ
Contactweerstand:< 50 mΩ

Soortnaam: Auto-relais

Type: AZ979-1C-12D

Bijzonderheden: Zonder bevestigingshaak

Nominale spanning spoel: 12 V/DC

: 1x wisselcontact

Contactmateriaal: Zilvertinoxide

Aansluiting: Kabelschoen 9.50 mm
Kabelschoen 6.3 mm

Schakelspanning (max.): 30 V/DC

Schakelstroom (max.): 60 A

Max. schakelvermogen: 840 W

Weerstand (spoel): 90 Ω

Min. temperatuur: -40 °C

Max. temperatuur: +85 °C

Breedte: 33.4 mm

Hoogte: 41 mm

: 29 mm

Afm.: (l x b x h) 29 x 33.4 x 41 mm

Conform RoHS: Ja

Nominale spanning: 12 V/DC

Schakelvermogen: 840 W

Schakelstroom: 60 A

Type: AZ979-1C-12D

Documenten en downloads

Datablad

Datablad 507416 Zettler Electronics AZ979-1C-12D Auto-relais 12 V/DC 60 A 1x wisselcontact

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 507416 Zettler Electronics AZ979-1C-12D Auto-relais 12 V/DC 60 A 1x wisselcontact

Omschrijving

Relais met een inschakelstroom van 500 A en een toegestane bedrijfstemperatuur van maximaal +85 °C. Conform de normen ISO/TS 16949 en ISO14001, getest volgens de SAEJ2544-eisen.

Opmerkingen

De gegevens over de schakelstroom hebben betrekking op de maximale schakelstroom. Specificaties vindt u in de uitgebreide documentatie die u gratis kunt downloaden.
