Whadda WPSH206 Shield Geschikt voor serie: Raspberry Pi®

Groene elektronische printplaat met verschillende componenten zoals condensatoren, weerstanden en een aansluitconnector; merknaam zichtbaar.

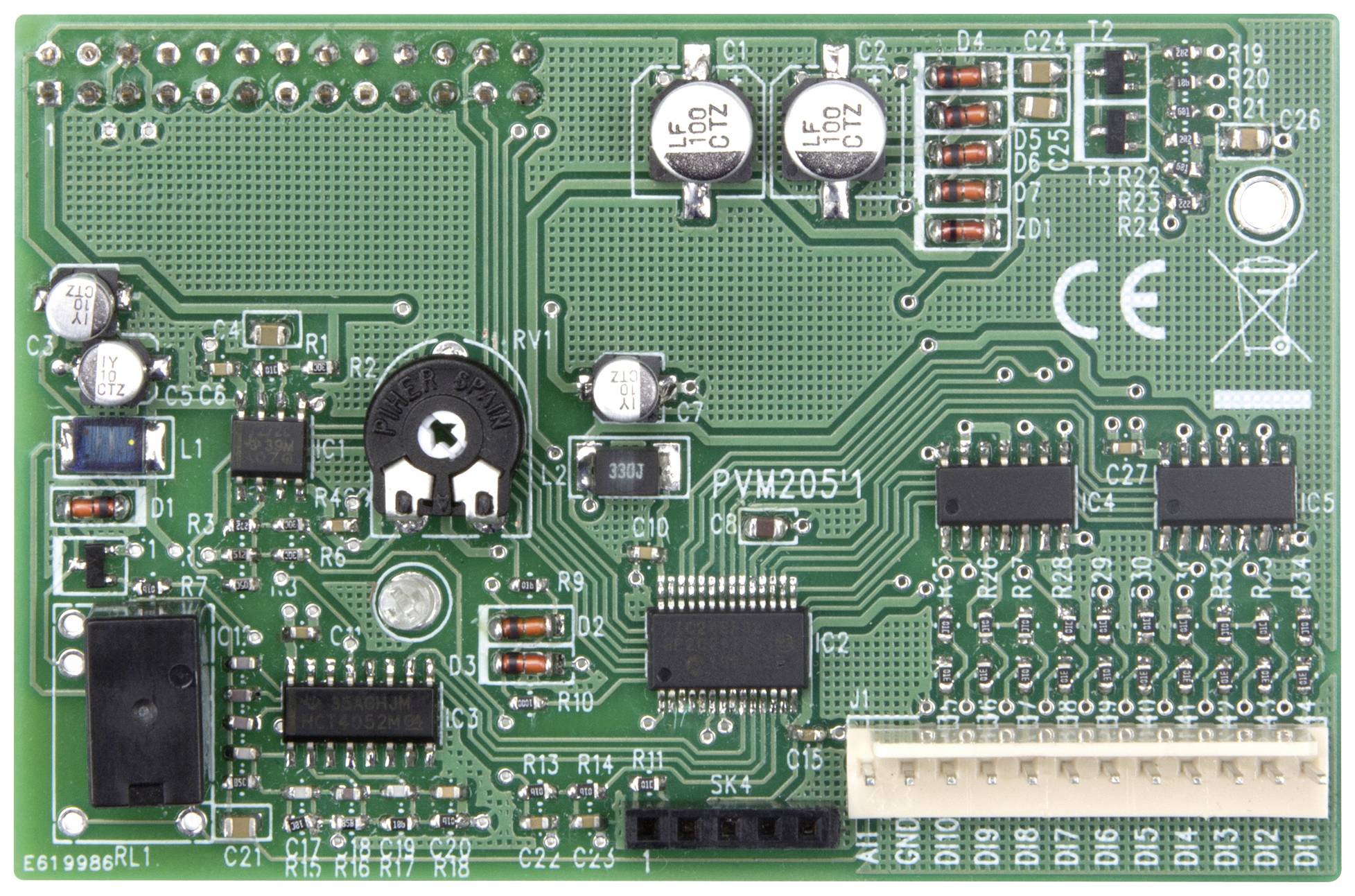

'Groene elektronische printplaat vol componenten, waaronder weerstanden, condensatoren en chips, toont complexe schakelingconstructie.'
1/2
EAN:
Fabrikantnummer:
Artikelnummer:
Niet beschikbaar
Verkoop en verzending door  Conrad Electronic
Totaal (€ 17,99 / Stuk)
€ 17,99
Levering van goederen binnen overige EU landen (0% btw) incl. btw
&
excl. € 5,95
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
zonder verdere verzendkosten
Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Technische specificaties

Soortnaam

Oscilloscoop

Hoogte

15.50 mm

Breedte

15.80 mm

Geschikt voor

Raspberry Pi®

Type

Meetapparaat

Geschikt voor serie

Raspberry Pi®

UKCA

n.v.t.

Documenten en downloads

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2481966 Whadda WPSH206 Shield Geschikt voor serie: Raspberry Pi®

Omschrijving

Heb je een Raspberry Pi? Voeg dit shield toe en u beschikt ook over een digitale geheugenoscilloscoop!
Dit shield biedt alle standaard oscilloscoopfuncties en beschikt over de broncode, zodat u uw eigen toepassingen kunt ontwikkelen.
Als bonus krijgt u ook een 10-kanaals logic analyzer, een geweldig gereedschap om digitale signalen te bewaken.

Uitvoering

  • *Oscilloscoop:
  • *maximale samplefrequentie: 1MS/s
  • *ingangsversterkerbandbreedte: 200 kHz (-3 dB)
  • *metingen kunnen tot: 100kHz worden uitgevoerd
  • *ingangsimpedantie: 100 kOhm // 20 PF
  • *maximale ingangsspanning: 30 VP (AC + DC)
  • *ingangskoppeling: AC+DC *
  • AD-resolutie
  • : 8 bit *recordlengte: 800 samples *uitvoeringsmodi: uitvoeren, alleen *Triggerniveau instelbaar in stappen: *254 in 15 stappen van 5 µs tot 200 ms/Division
  • *Ingangsgevoeligheidsbereik: in 6 stappen, 100 mV/Division tot 5 V/Division
  • *Ingangsgevoeligheid: 3 mV
  • weergaveresolutie *uitlezen van tijd- en spanningsmarkeringen *frequentieweergave (door markeringen) *Logikanalyzer:
  • *aantal kanalen: 10 *recordlengte: 10×800 samples *maximale samplefrequentie: 1MS/s *max. Ingangsspanning: 5 V DC
