Uni-T UTG2082X Functiegenerator 80 Hz (max) 2-kanaals Arbitrair
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Highlights & Details

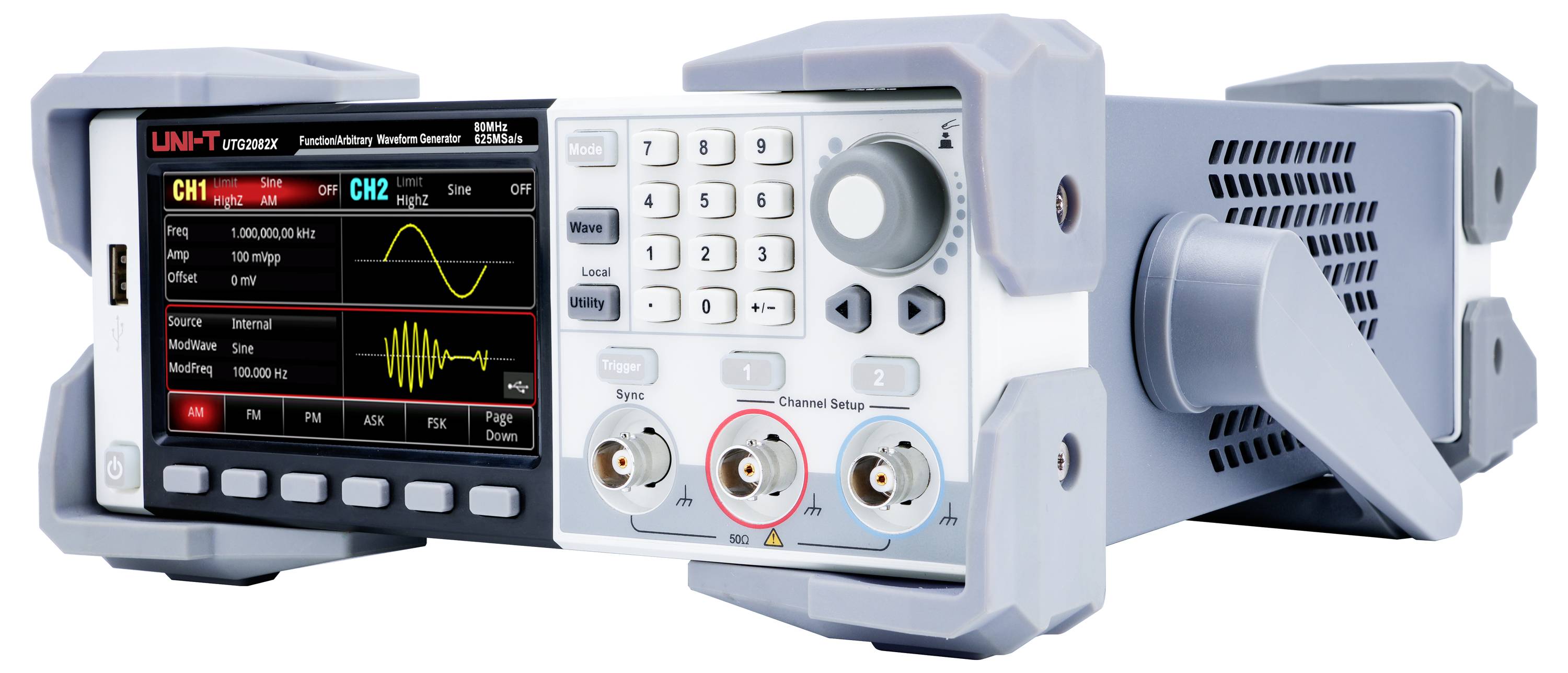

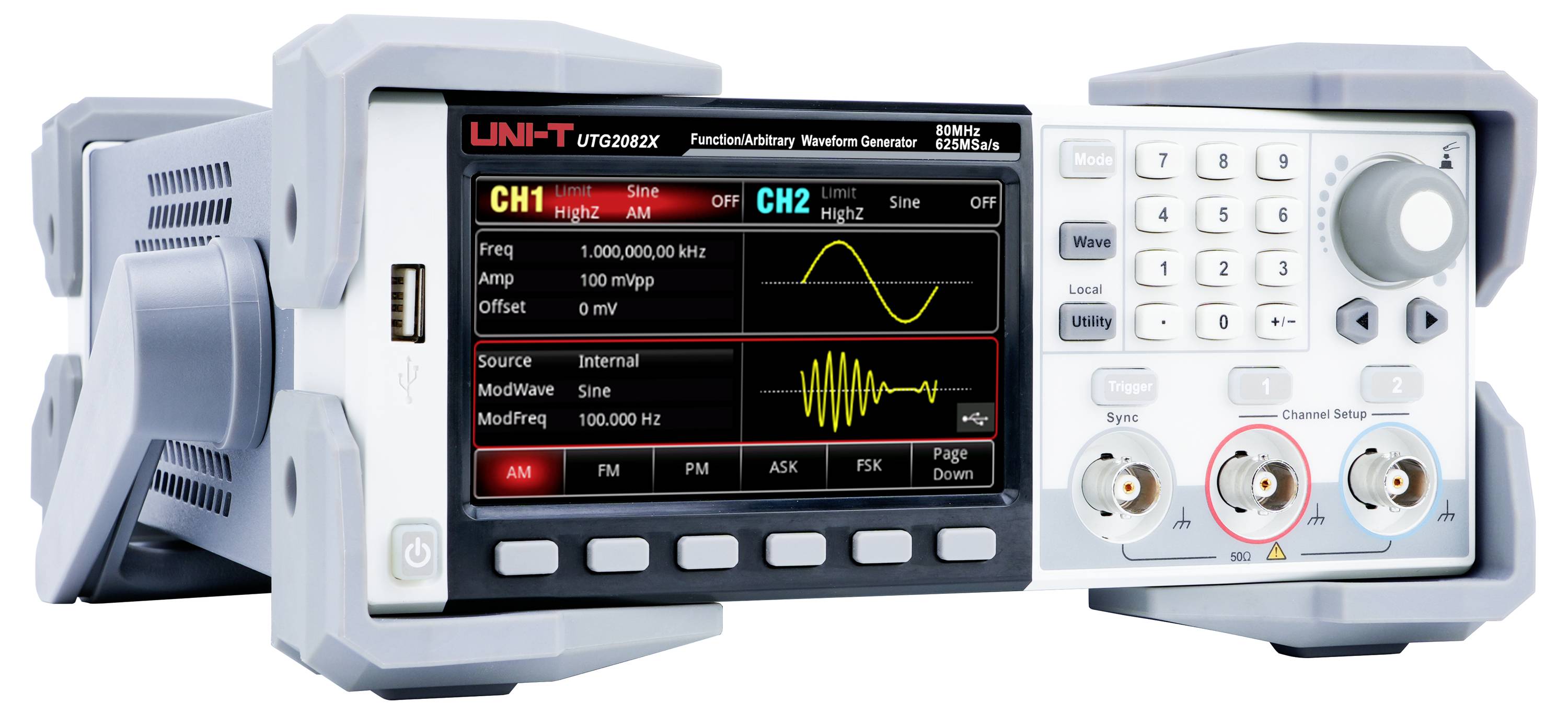

UNI-T UTG2082X arbitraire functiegenerator 80 MHz 2-kanaals 625MS/s 64 Mpts 4,3" TFT-LCD
- - Max. Uitgangsfrequentie: 80 MHz
- - Sampling rate: 625 MSA/s
- Verticale resolutie 16-bits
- - Kanalen: 2
- - Arbitraire golfvormlengte: 64 Mpts
- - Display: 4,3" TFT-LCD
Technische specificaties
- Soortnaam
Functiegenerator
- Frequentiebereik
80 Hz (max)
- Signaaluitgangsvorm
Arbitrair
- Weergave
LCD
Fabrieksstandaard (zonder certificaat)
- Afm.
(b x h) 190 mm x 330 mm
- Gewicht
3 kg
- Aantal kanalen
2-kanaals
- Frequentie (max.)
80 Hz
- Bijzonderheden
Modulatie
- Breedte
190 mm
- Hoogte
330 mm
- Spanningsverzorging
Werkt op het lichtnet
- Type
UTG2082X
Documenten en downloads
Datablad
Datablad 3400014 Uni-T UTG2082X Functiegenerator 80 Hz (max) 2-kanaals Arbitrair
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3400014 Uni-T UTG2082X Functiegenerator 80 Hz (max) 2-kanaals Arbitrair
Gebruiksaanwijzingen en veiligheidsinformatie 3400014 Uni-T UTG2082X Functiegenerator 80 Hz (max) 2-kanaals Arbitrair
Gebruiksaanwijzingen en veiligheidsinformatie 3400014 Uni-T UTG2082X Functiegenerator 80 Hz (max) 2-kanaals Arbitrair
Omschrijving
De UTG2082X is een functie-/arbitraire golfvormgenerator die met DDS-technologie een stabiele en nauwkeurige golfvormuitvoer mogelijk maakt. Hij ondersteunt een maximale uitgangsfrequentie van 80 MHz, een sampling rate van 625 MSA/s en een 16-bits resolutie om een hoge signaalnauwkeurigheid te garanderen. Met 2 kanalen, een golfvormlengte van 64 Mpts en een 4,3 inch TFT LCD-touchscreen biedt de UTG2082X een gebruiksvriendelijke bediening en hoge betrouwbaarheid, ideaal ideaal voor laboratoria, onderwijsinstellingen en signaaltests.
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering

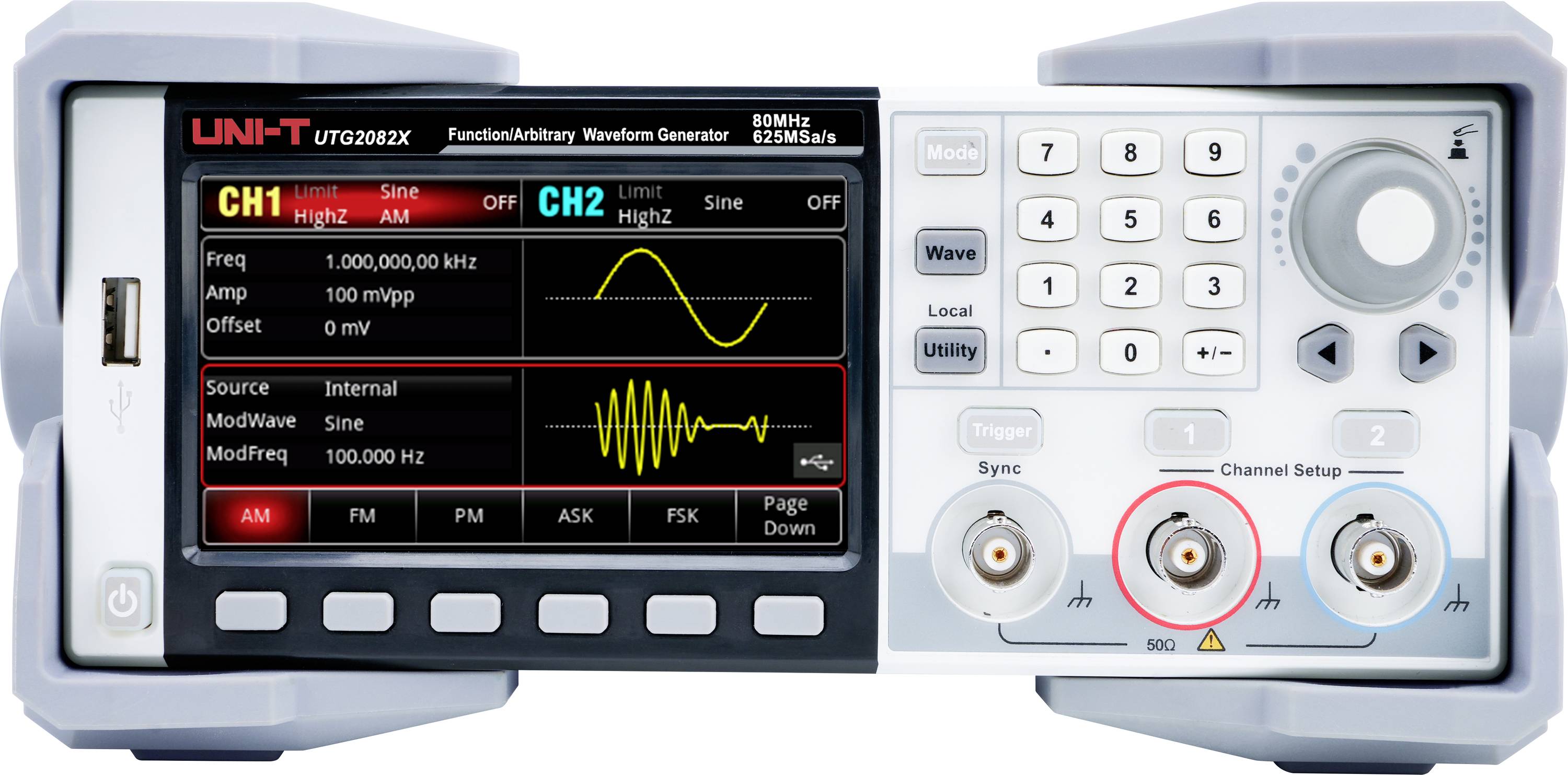

- - 4,3" touch display: 4,3" display met hoge resolutie en touch-bediening voor een snellere en comfortabelere bediening van het apparaat.
- - Gelijkwaardig vermogen op beide kanalen: Hoge uitgang met grote amplitude - beide kanalen bieden een volledige amplitude van 20 Vpp bij frequenties tot 20 MHz.
- - Lage vervorming: Uitstekende harmonische vervorming met een storingsvrij dynamisch bereik van -80 dBc.
- - Laag jitter: Geavanceerde digitale aftasttechnologie zorgt voor een stabiele en nauwkeurige signaaluitvoer.
- - Snelle kantbesturing: De nieuwe generatie van zeer nauwkeurige, brede dynamische pulsgolven biedt een minimale pulsbreedte van 8 ns. De pulsbreedte is fijn instelbaar met een minimale stapgrootte van 100 pk en maakt het genereren van hogere harmonischen mogelijk.
- - Hoge signaal-ruisafstand (SNR): Een kleine signaaloverlay met een grote DC-component vermindert de uitgangsruis en verhoogt de signaal-ruisafstand (SNR). (Het CH1-signaal in de afbeelding wordt door de UTG2000X-serie gegenereerd.)
- - Veelzijdige modulatiemodi: Ondersteuning voor 15 modulatietypen, waaronder AM, FM, PM, DSB-DG66:DG70AM, ASK, FSK, PSK, 3FSK, 4FSK, BPSK, QPSK, OSK, SUM, QAM EN PWM.
- - Kanaalkoppeling: Signalen kunnen door de SMM-functie of kanaalstapeling worden gecombineerd om instelbare SNR-signalen en Dual-dual-tone-multifrequentiesignalen te genereren.
- - Arbitraaseditor: Met de Arbitraaseditor kunnen individuele golfvormen worden gemaakt door het invoegen van standaardgolven of vrij tekenen.
Omvang van de levering
- - UTG2082X (2CH, 80 MHz)
- - Netsnoer × 1
- - USB-kabel × 1
- - BNC-BNC-kabel × 1
- - BNC-kabel met rode en zwarte krokodillenklemmen × 1
- - Meertalige veiligheidsinstructies
- - Beknopte gebruiksaanwijzing
- - Kalibratiecertificaat
Opmerkingen
Andere modellen
- UTG2122X: 120 MHz uitgangsfrequentie, 625 MSA/s aftastfrequentie, 16-bits resolutie, 2 kanalen, 64 Mpts arbitraire golfvormlengte, 4,3" TFT-LCD-touchscreen.
- UTG2062X: 60 MHz uitgangsfrequentie, 625 MSA/s sampling rate, 16-bits resolutie, 2 kanalen, 64 Mpts arbitraire golfvormlengte, 4,3" TFT-LCD-touchscreen.
