Name: TinkerForge 761 Behuizing Geschikt voor TinkerForge 1 stuk(s)
Brand: TinkerForge
SKU: 2255050
Availability: InStock

Een transparante, rechthoekige kunststoffdoos op een groen frame. Hij heeft geventileerde zijden, geschikt voor opslag of experimenten.

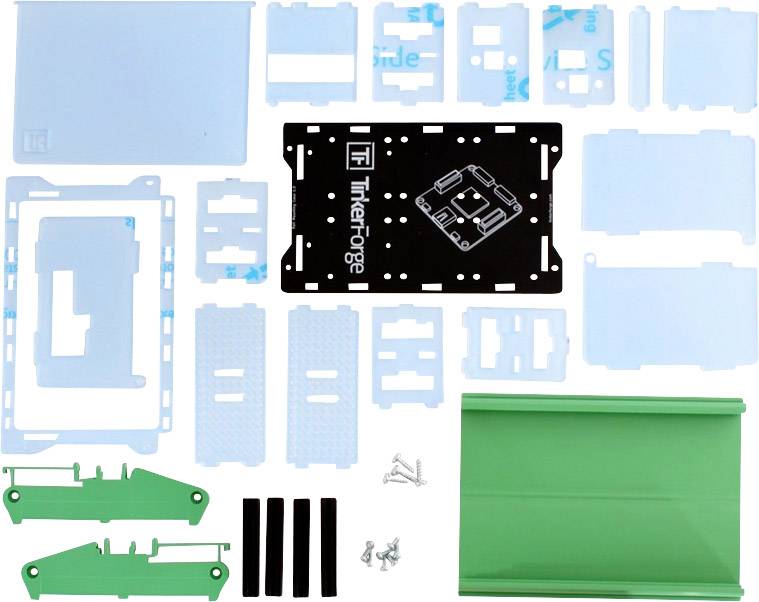

Bouwpakket bestaande uit verschillende acrylonderdelen, schroeven en een groene kunststof afdekking, die samen een structuur vormen.

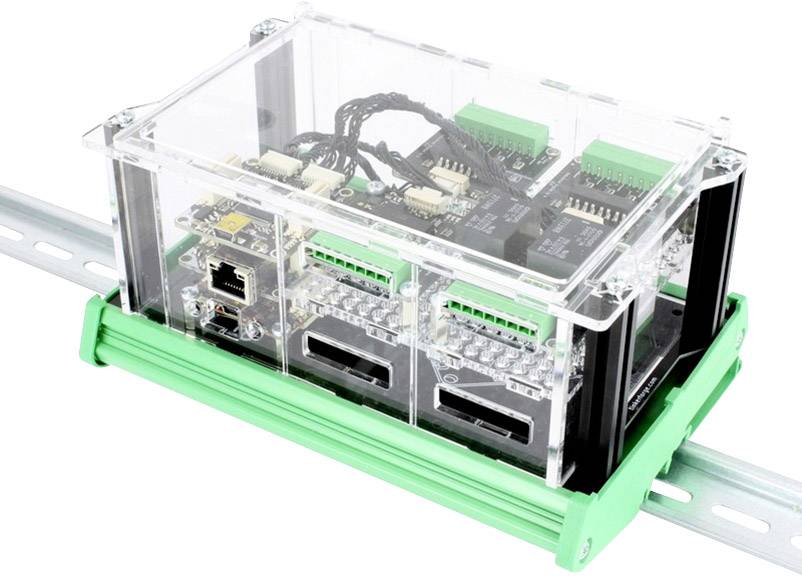

Een transparante elektronicabehuizing met meerdere groene stekkerverbindingen, gemonteerd op een groene DIN-rail.

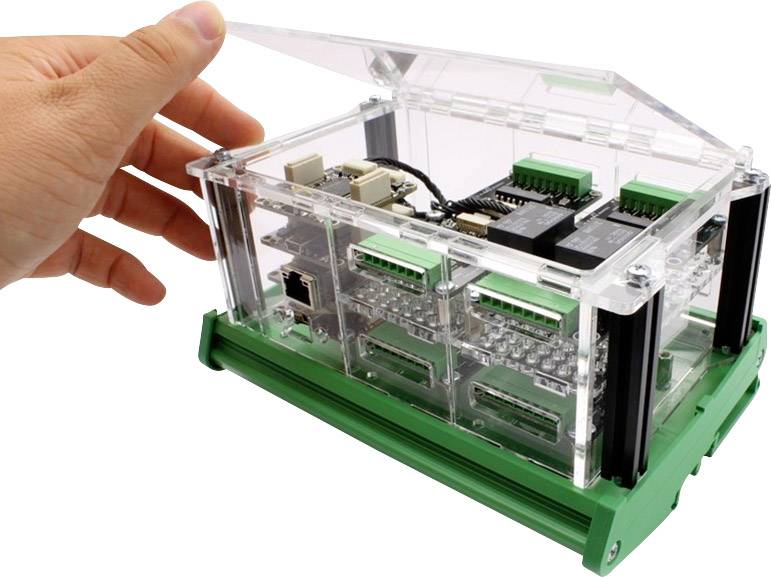

Een hand tilt de transparante deksel op van een elektrische schakelkast die gevuld is met schakelingen en aansluitingen.

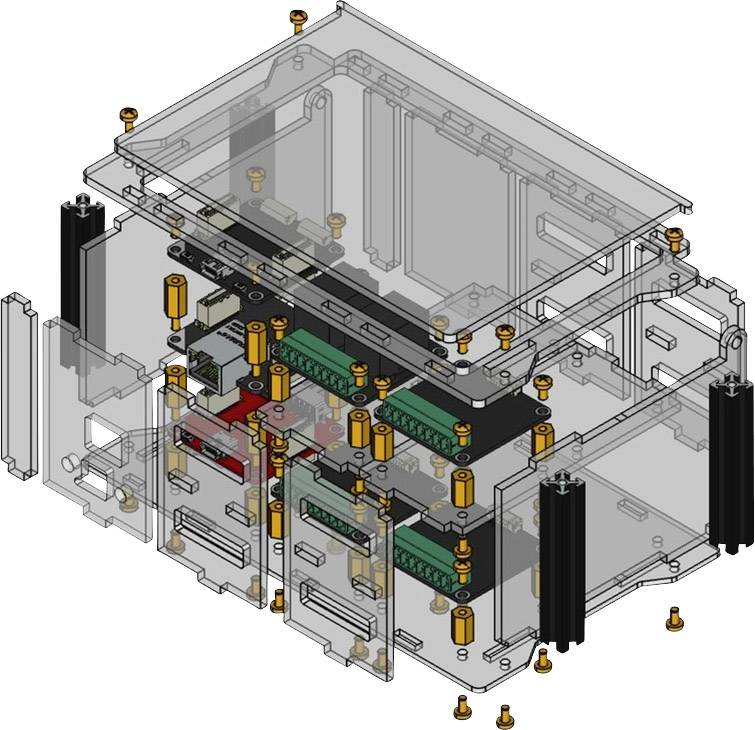

Ontploffingstekening van een elektronische behuizing met componenten, schroeven en printplaten. Toont de montagevolgorde van de onderdelen.

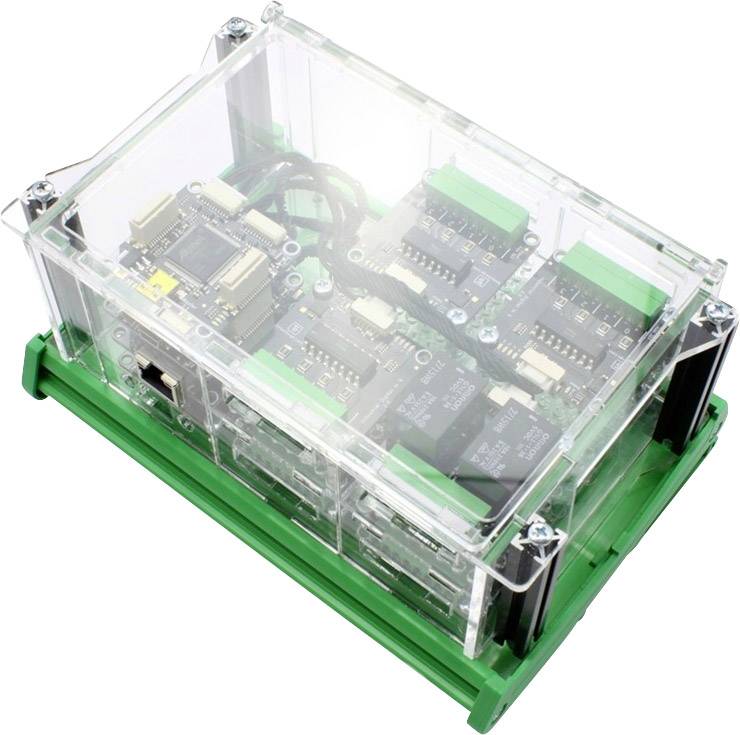

Een transparante behuizing toont elektronische schakelingen met groene aansluitingen. Het wordt gebruikt voor besturing en signaalverwerking.

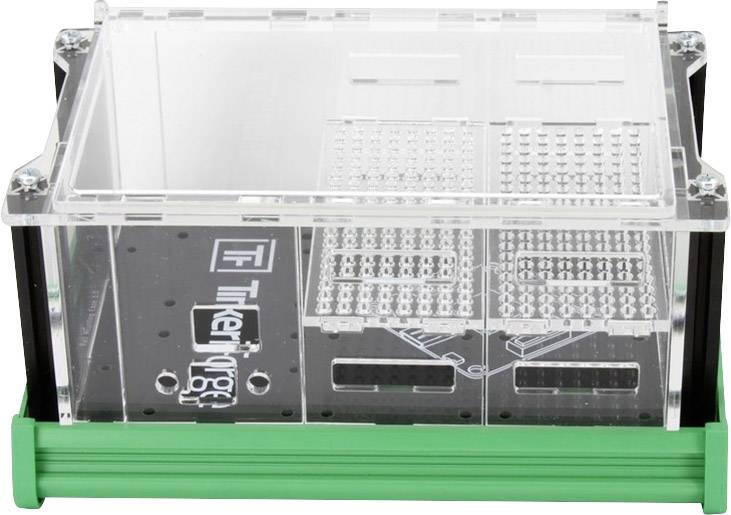

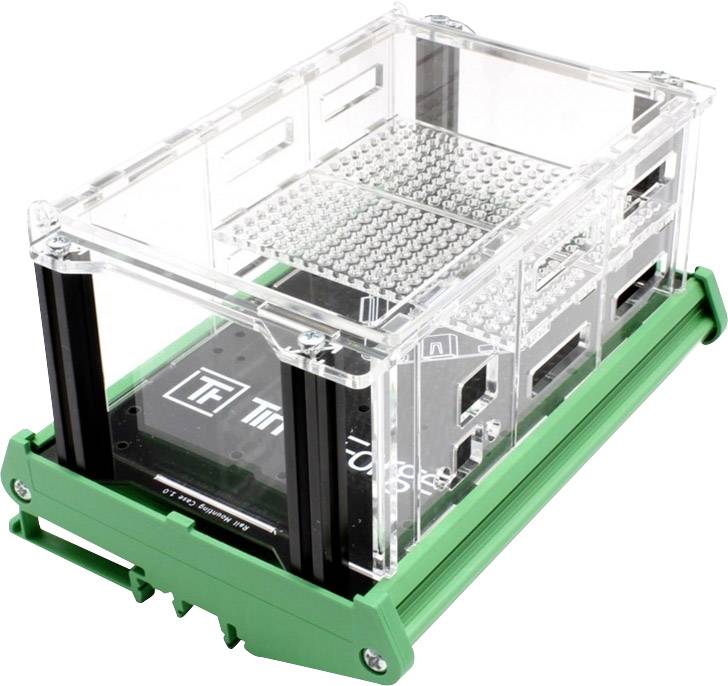

Een transparante plexiglas behuizing met een groene bodem die elektronische componenten bevat.

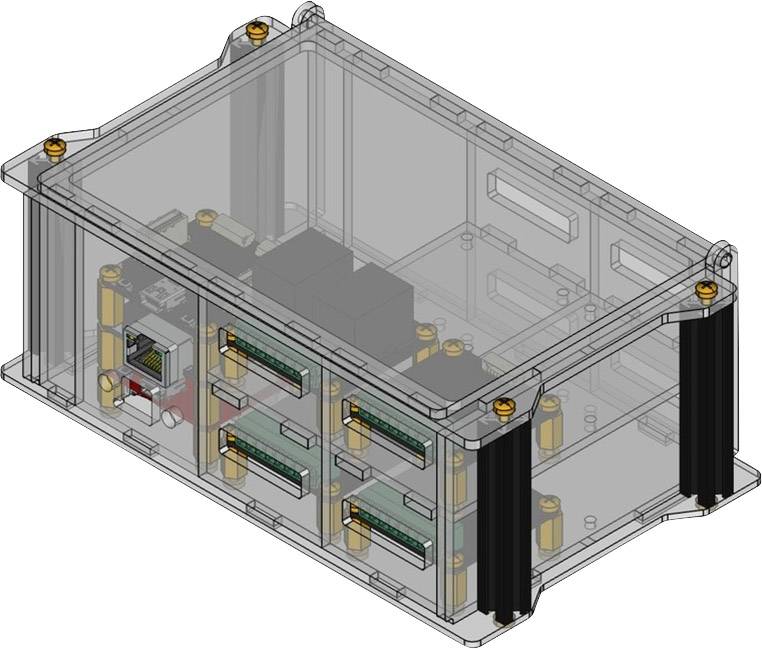

Elektronische behuizing met modulaire sleuven en aansluitingen. Transparante weergave om de interne componenten zichtbaar te maken.

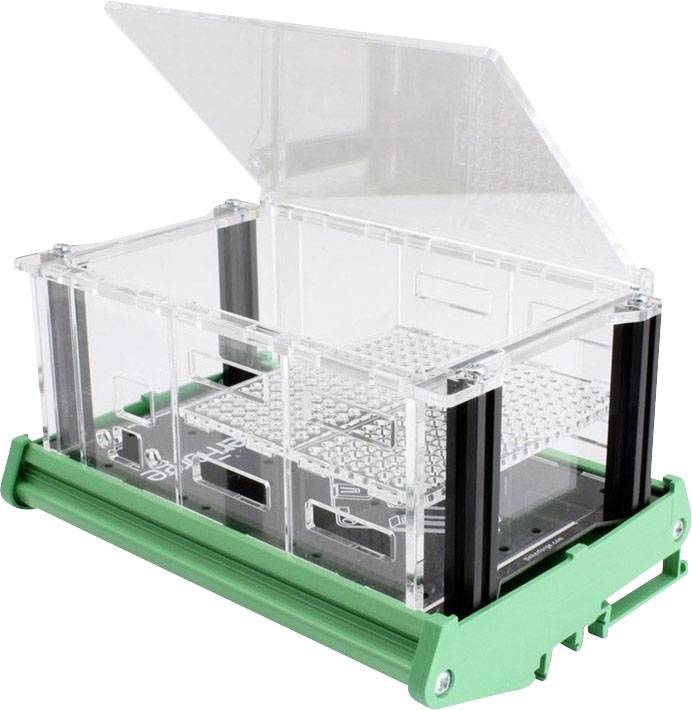

Transparante kunststof doos met opklapbaar deksel, zwarte rand en groene bodem, geschikt voor opslag of presentatie.

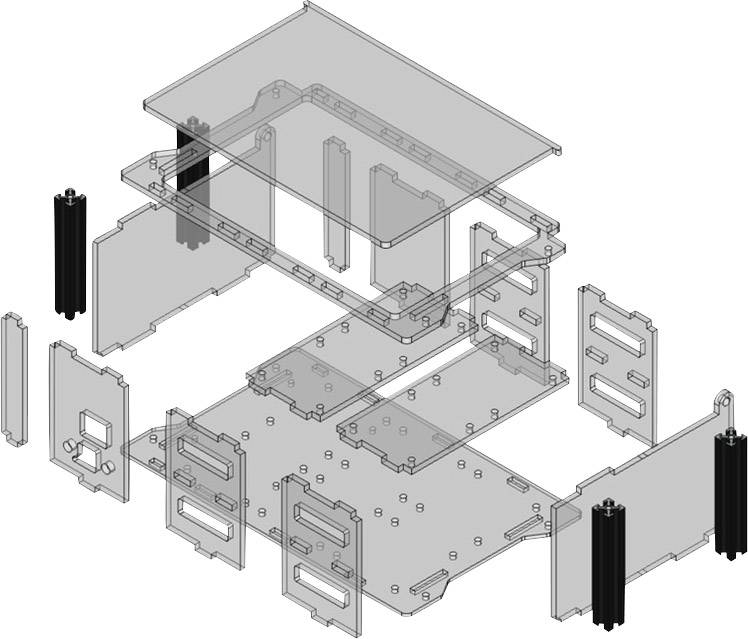

Ontploffingstekening van een computerbehuizing, toont afzonderlijke transparante onderdelen die moeten worden gemonteerd, met zichtbare bevestigingspunten.

1/11

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar vr. 6 nov.

4 Stuk(s) (Zolang de voorraad strekt)

Verkoop en verzending door Conrad Electronic

Aantal

Stuk(s)

Totaal (€ 49,99 / Stuk)

€ 49,99

incl. btw

Slechts 4 Stuk(s) beschikbaar

Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

TinkerForge DIN-railbehuizing

Extra services en acties

Technische specificaties

Afmetingen (b x d x h): 178 x 104 x 128 mm

Soortnaam: Behuizing

Geschikt voor: TinkerForge

Inhoud: 1 stuk(s)

Documenten en downloads

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2255050 TinkerForge 761 Behuizing Geschikt voor TinkerForge 1 stuk(s)

Omschrijving

De DIN-railbehuizing kan worden gebruikt om TinkerForge Bricks en Bricklets comfortabel te bevestigen op DIN-rails.

In de behuizing kunnen in totaal 8 Industrial Bricklets en een stack met vier Bricks worden bevestigd. Het gehele Industrial assortiment kan dus in de behuizing gebruikt worden en afhankelijk van het gebruik met andere Bricks en master-extensions geüpgraded worden.

In de zijdelen zijn reeds uitsparingen aanwezig voor de betreffende aansluitingen, zodat de modules optimaal kunnen worden gebruikt. Door de modulaire constructie is het mogelijk om elk zijdeel afzonderlijk te plaatsen. Hierdoor kan de behuizing speciaal aan uw eigen toepassing worden aangepast.

Op het tweede niveau is het ook mogelijk Bricklets te gebruiken die niet de vorm van een Industrial Bricklet hebben. Hiervoor kan de Bricklet eenvoudig op de montageplaat op het tweede niveau worden geschroefd. Voorbeelden hiervan zijn de RS232 Bricklet 2.0 en de RS485 Bricklet of een OLED128x64 Bricklet, die via het transparante deksel statusinformatie kan weergeven.

Het deksel kan worden opengeklapt en beschermt in gesloten toestand de modules tegen alle soorten stof en vuil.

Uitvoering

De behuizing bevat:
8 x M3-schroef 6 mm,
1 x DIN-railbevestigingshouder met voetjes en bijbehorende schroeven,
1 x FR4-bevestigingsplaat (zwart),
16 x plastic onderdelen (4 x voor-/achterwand voor Bricklets, 3 x voor-/achterwand voor Bricks met verschillende uitsparingen, 2 x voor-/achterwanduitbreidingen, 2 x bovendeel met deksel, 2 x zijwand, 1 x Raspberry Pi zijwand en 2 x montageplaat voor tweede niveau) en 4 x MakerBeam 60 mm.

Opmerkingen

Opmerking: aan beide zijden van de platen zit een beschermfolie die moet worden verwijderd.
