TinkerForge 293 Frequentieteller Meerdere kleuren 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
13 Stuk(s) (Zolang de voorraad strekt)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 38,01 / Stuk)
€ 38,01
excl. btw
& Gratis verzending met
Incl. 14 dagen retourrecht (30 dagen met)
Highlights & Details

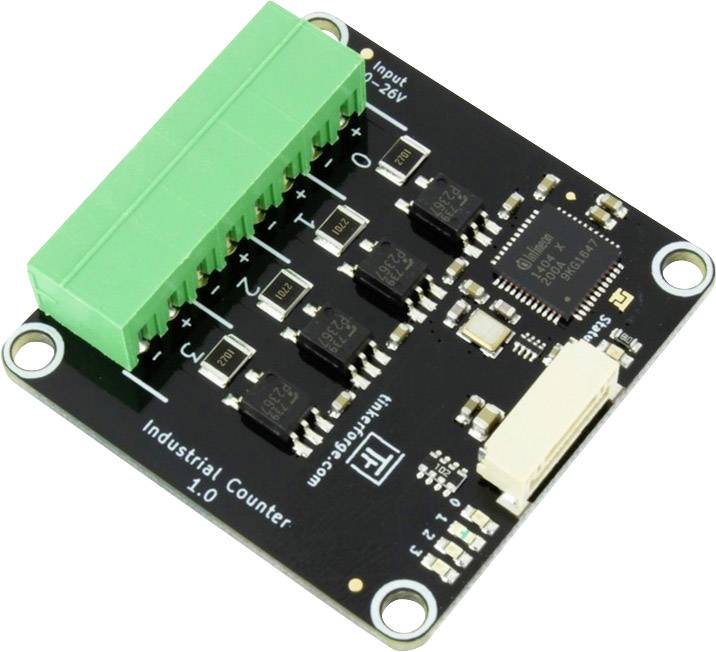

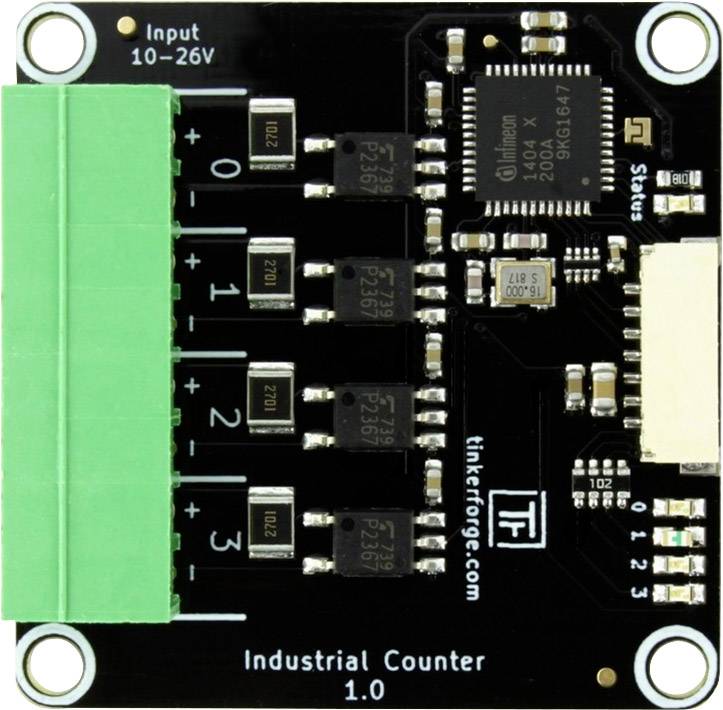

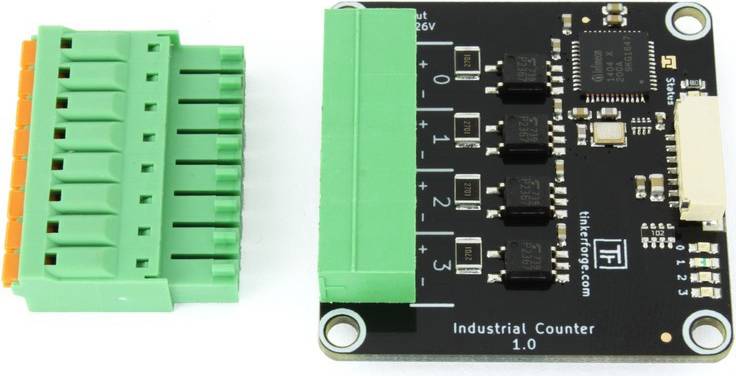

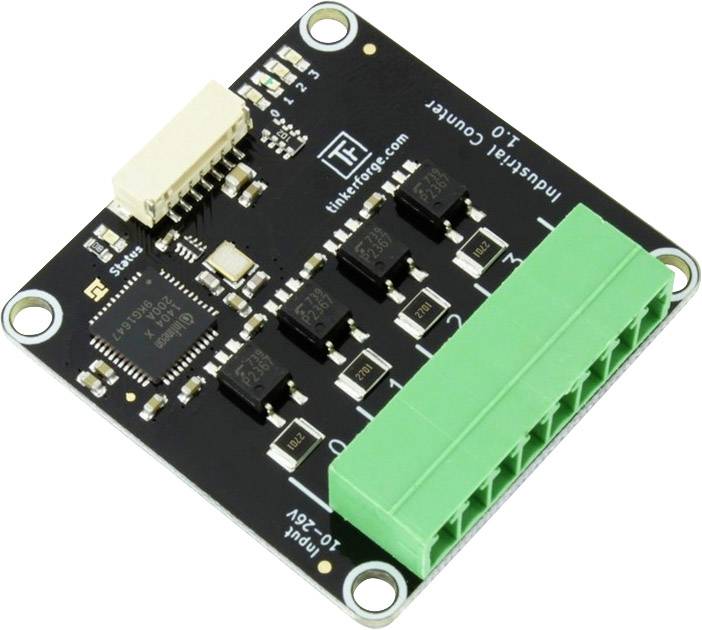

TinkerForge 293 Industrial Counter Bricklet
- Frequentieteller met 4 galvanisch geïsoleerde kanalen
- Configureerbare signaalflankteller op elk kanaal
- Meet de arbeidscyclus, frequentie en toestand voor elk kanaal
- Frequentiemeting in het bereik van 0,03 Hz tot 4 MHz
- Tijdresolutie tot 10,4 ns en frequentieresolutie tot 0,03 Hz
Technische specificaties
- Soortnaam
Frequentieteller
- Inhoud
1 stuk(s)
- Kleur (specifiek)
Meerdere kleuren
- Toetsenbordlayout
QWERTZ, Duits
Documenten en downloads
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2255055 TinkerForge 293 Frequentieteller Meerdere kleuren 1 stuk(s)
Omschrijving
De Industrial Counter Bricklet kan worden gebruikt om Bricks met vier onafhankelijke frequentietellers uit te breiden.
De Bricklet beschikt over een geïntegreerde signaalflankteller, die per kanaal afzonderlijk de impulsverhouding, de periode en de frequentie kan meten. De Bricklet kan frequenties tot 4 MHz verwerken.
De frequentieteller kan stijgende, dalende en beide flanken tellen. De richting van de teller (omhoog of omlaag) is instelbaar. Het is ook mogelijk om een kanaal als richtingsingang voor een andere teller te gebruiken (bijvoorbeeld high = telt omhoog, low = telt omlaag).
De 4 kanalen zijn galvanisch van elkaar gescheiden.
Voorbeelden van toepassingen voor de Bricklet zijn het uitlezen van een PWM-signaal of het uitlezen van sensoren met een signaalflankteller of een frequentie-uitgang.
De Industrial Counter Bricklet heeft een 7-polige Bricklet stekker en wordt via een 7p-10p Bricklet kabel met een Brick verbonden.
De Bricklet beschikt over een geïntegreerde signaalflankteller, die per kanaal afzonderlijk de impulsverhouding, de periode en de frequentie kan meten. De Bricklet kan frequenties tot 4 MHz verwerken.
De frequentieteller kan stijgende, dalende en beide flanken tellen. De richting van de teller (omhoog of omlaag) is instelbaar. Het is ook mogelijk om een kanaal als richtingsingang voor een andere teller te gebruiken (bijvoorbeeld high = telt omhoog, low = telt omlaag).
De 4 kanalen zijn galvanisch van elkaar gescheiden.
Voorbeelden van toepassingen voor de Bricklet zijn het uitlezen van een PWM-signaal of het uitlezen van sensoren met een signaalflankteller of een frequentie-uitgang.
De Industrial Counter Bricklet heeft een 7-polige Bricklet stekker en wordt via een 7p-10p Bricklet kabel met een Brick verbonden.
Uitvoering
- Stroomverbruik: 100 mW (20 mA bij 5 V)
- Ingangstype: Vier optocoupler-ingangen (met serieweerstand van 2,7 kΩ)
- Ingangsstroom: afhankelijk van de ingangsspanning, circa 3,85 mA/12 V, 8,3 mA/24 V
- Maximale ingangsspanning: 26 V (DC)
- Laagspanning: 0-2 V
- Hoogspanning: 10-26 V
- Isolatie: 3750 Vrms (optocoupler-waarde)
- Minimale ingangsfrequentie: 0,03 MHz
- Maximale ingangsfrequentie: 4 MHz
- Tijdresolutie: tot 10,4 ns (Duty Cycle Prescaler ingesteld op 1)
- Frequentieresolutie: tot 0,03 Hz (frequentie-integratietijd ingesteld op 32.768 ms)
