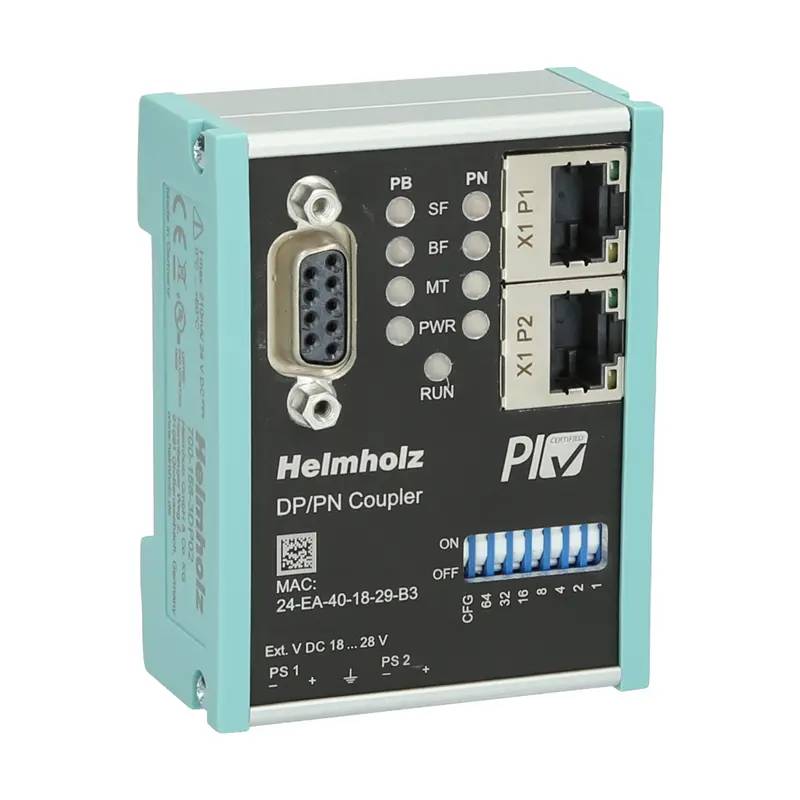

Systeme Helmholz - 700-158-3DP02

PROFINET-koppeling PN/PN
Interfaces: PROFINET (X1)/PROFIBUS
Overdrachtssnelheid: tot 100 Mbit/s full duplex
Overdrachtssnelheid PROFIBUS: max. 12 Mbit/s
I/O-afbeeldingsformaat: max. 244 bytes invoer- en uitvoergegevens
Aantal configureerbare slots: 16
Mediaredundantie (MRP-client)/automatische adressering/topologiedetectie (LLDP
DCP)/diagnostische alarmen/PROFINET Conformance Class B
Aansluiting: 2 x RJ45 (geïntegreerde switches)
Statusweergave: 9 x LED's
Voeding: 18...30 V DC
Afmetingen (B x H x D): 84 x 76 x 35 mm



PROFINET-koppeling DP/PN 700-158-3DP02 maakt de verbinding van PROFIBUS met PROFINET mogelijk en daarmee de gegevensoverdracht tussen een PROFINET-controller en PROFIBUS-master. De integratie gaat via een GSD-bestand. Er kunnen maximaal 244 bytes aan in- en uitvoergegevens worden overgedragen en er staan maximaal 300 configureerbare slots beschikbaar. Tot de kenmerken van de PROFINET-koppeling DP/PN 700-158-3DP02 behoren mediaredundantie (MRP-client), automatische adressering, topologiedetectie (LLDP, DCP), diagnostische alarmen, PROFINET Conformance Class B. De aansluiting van de gateway met een voeding van 18 tot 30 V DC verloopt voor PROFINET (X1) via twee RJ45-poorten en voor PROFIBUS via een Sub-D 9-bus.
