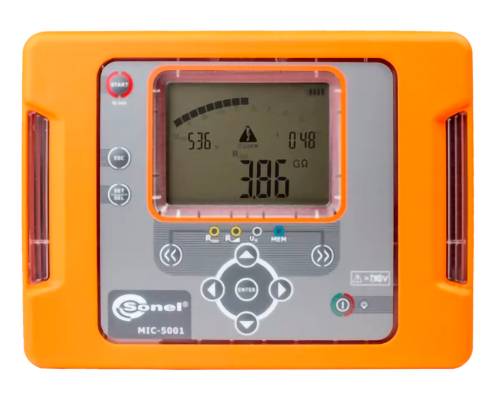

Sonel MIC-5001 Isolatiemeter 5000 V
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 966,12 / Stuk)
€ 1.351,24
-29 %
€ 966,12
excl. btw
& Gratis verzending*
Inclusief 14 dagen retourrecht
Highlights & Details
Isolatiemeter MIC-5001
- Testspanningen selecteerbaar in het bereik van 50...500 V in stappen van 50 V en van 500 tot 5000 V in stappen van 100 V.
- Permanente weergave van de gemeten isolatieweerstand of lekstroom
- Automatisch uitladen van het proefstuk na voltooiing van de isolatiemeting
- Akoestisch signaal met intervallen van 5 seconden voor het registreren van de tijdkenmerken
- Testtijden T1, T2 en T3 voor de meting van de absorptiecoëfficiënt (AB/DAR) en de polarisatiecoëfficiënt (PI)
- Permanente weergave van de gemeten isolatieweerstand of lekstroom
- Bescherming tegen onder spanning staande voorwerpen
- Isolatiemeting mogelijk door middel van 2- of 3-draads methode
- Isolatietest met railtest (RT) met spanning tot ~1 kV / s.
- Meet gelijk- en wisselspanningen binnen het bereik van 0…750 V.
- Geheugen voor meetapparatuur: 990 cellen, 11880 items
- Overdracht van meetresultaten: USB
- Voeding door interne accu's
- Het testapparaat voldoet aan de eisen van en 61557
- Opladen van de accu's via auto-adapter (12 V) (extra accessoires)
Technische specificaties
- Soortnaam
Isolatiemeter
- Testspanning
5000 V
- Meetfunctie
Spanning
Isolatieweerstand
Fabrieksstandaard (zonder certificaat)
- Interfaces
USB
IP65
- Voedingsspanning
NiMH-accu 9,6 V/2 Ah
- Afm.
(l x b x h) 150 x 200 x 75 mm
- Gewicht
1 kg
- Weergave
LED-segmenten
- Frequentie (max.)
60 Hz
- Frequentiebereik
60 Hz (max)
- Meetbereik spanning (max.)
750 V
- Meetcategorie
CAT III 1000 V
CAT IV 600 V
- Breedte
200 mm
- Hoogte
75 mm
150 mm
Documenten en downloads
Datablad
Datablad 3763606 Sonel MIC-5001 Isolatiemeter 5000 V
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3763606 Sonel MIC-5001 Isolatiemeter 5000 V
Omschrijving
Toepassing
Deze isolatiemeter heeft een zeer breed scala aan toepassingen. Het kan zowel worden gebruikt voor huisvesting als voor het testen van industriële installaties of vervoersnetwerken. Vanwege zijn eigenschappen, zoals een laag batterijverbruik, opladen tijdens metingen, gebruiksgemak en hoge beschermingsgraad, wordt het vaak gebruikt door elektriciens en onderhoudsteams, bij het testen van motoren, kabels en straatverlichting en bij de bouw en het onderhoud van fotovoltaïsche installaties. Het apparaat is even perfect voor de eisen van installateurs en exploitanten van telecommunicatie- en netwerksystemen, waarbij de isolatie van de afscherming/mantel (UN ≤ 30 kV) bij een spanning van 5 kV gedurende 5 minuten moet worden gecontroleerd.
Functies
Het testapparaat mag worden gebruikt om de isolatieweerstand te meten met een instelbare testspanning tot 5000 V. Na controle van de leidingen wordt na voltooiing van de meting automatisch een ontlading van de last uitgevoerd. De MIC-5001 maakt een weerstandsmeting met een lineair stijgende testspanning met 1 kV/s mogelijk, conform EEE Std 95TM-2002. Deze functie is een railtest (ramp test). In tegenstelling tot de maximale testspanning beschermt deze langzame en gelijkmatige methode de isolatie tegen plotselinge „elektrische stress”. Dit proces kan schade aan het licht brengen die niet kan worden gedetecteerd bij de klassieke RISO-weerstandsmeting. Als de geteste isolatie verzwakt of defect is, kan de railtest de gebruiker de maximale spanningssterkte bepalen. Bovendien is deze functie bijzonder nuttig bij het testen van roterende machines of overspanningsafvlakkers. Een geïntegreerde voltmeter voert spanningsmetingen uit in het gebied AC en DC tot 750 V. Een enorm geheugen maakt het mogelijk om bijna 12 000 meetresultaten af te leggen. Met de Sonel Reader-software, die via de website van de fabrikant kan worden gedownload, is het mogelijk de meetresultaten te analyseren en in grafische vorm weer te geven, bijvoorbeeld als stroom- of weerstandstijd grafiek.
Bijzonderheden
Een groot voordeel van het apparaat is dat na het opladen van de batterijen een zeer lang gebruik mogelijk is. Bovendien kan de gebruiker het apparaat tijdens de metingen opladen via een externe stroombron, zoals een powerbank van 12 V/2 Ah.
De teksten voor dit artikel zijn automatisch vertaald.
Deze isolatiemeter heeft een zeer breed scala aan toepassingen. Het kan zowel worden gebruikt voor huisvesting als voor het testen van industriële installaties of vervoersnetwerken. Vanwege zijn eigenschappen, zoals een laag batterijverbruik, opladen tijdens metingen, gebruiksgemak en hoge beschermingsgraad, wordt het vaak gebruikt door elektriciens en onderhoudsteams, bij het testen van motoren, kabels en straatverlichting en bij de bouw en het onderhoud van fotovoltaïsche installaties. Het apparaat is even perfect voor de eisen van installateurs en exploitanten van telecommunicatie- en netwerksystemen, waarbij de isolatie van de afscherming/mantel (UN ≤ 30 kV) bij een spanning van 5 kV gedurende 5 minuten moet worden gecontroleerd.
Functies
Het testapparaat mag worden gebruikt om de isolatieweerstand te meten met een instelbare testspanning tot 5000 V. Na controle van de leidingen wordt na voltooiing van de meting automatisch een ontlading van de last uitgevoerd. De MIC-5001 maakt een weerstandsmeting met een lineair stijgende testspanning met 1 kV/s mogelijk, conform EEE Std 95TM-2002. Deze functie is een railtest (ramp test). In tegenstelling tot de maximale testspanning beschermt deze langzame en gelijkmatige methode de isolatie tegen plotselinge „elektrische stress”. Dit proces kan schade aan het licht brengen die niet kan worden gedetecteerd bij de klassieke RISO-weerstandsmeting. Als de geteste isolatie verzwakt of defect is, kan de railtest de gebruiker de maximale spanningssterkte bepalen. Bovendien is deze functie bijzonder nuttig bij het testen van roterende machines of overspanningsafvlakkers. Een geïntegreerde voltmeter voert spanningsmetingen uit in het gebied AC en DC tot 750 V. Een enorm geheugen maakt het mogelijk om bijna 12 000 meetresultaten af te leggen. Met de Sonel Reader-software, die via de website van de fabrikant kan worden gedownload, is het mogelijk de meetresultaten te analyseren en in grafische vorm weer te geven, bijvoorbeeld als stroom- of weerstandstijd grafiek.
Bijzonderheden
Een groot voordeel van het apparaat is dat na het opladen van de batterijen een zeer lang gebruik mogelijk is. Bovendien kan de gebruiker het apparaat tijdens de metingen opladen via een externe stroombron, zoals een powerbank van 12 V/2 Ah.
De teksten voor dit artikel zijn automatisch vertaald.
Opmerkingen
- Meetapparatuur is soms landspecifiek vanwege de stekkers en/of softwarelicentie. De verschillende versies kunt u in zo'n geval herkennen aan de landcode (NL, B, D, FR, etc.) in de typeaanduiding.
