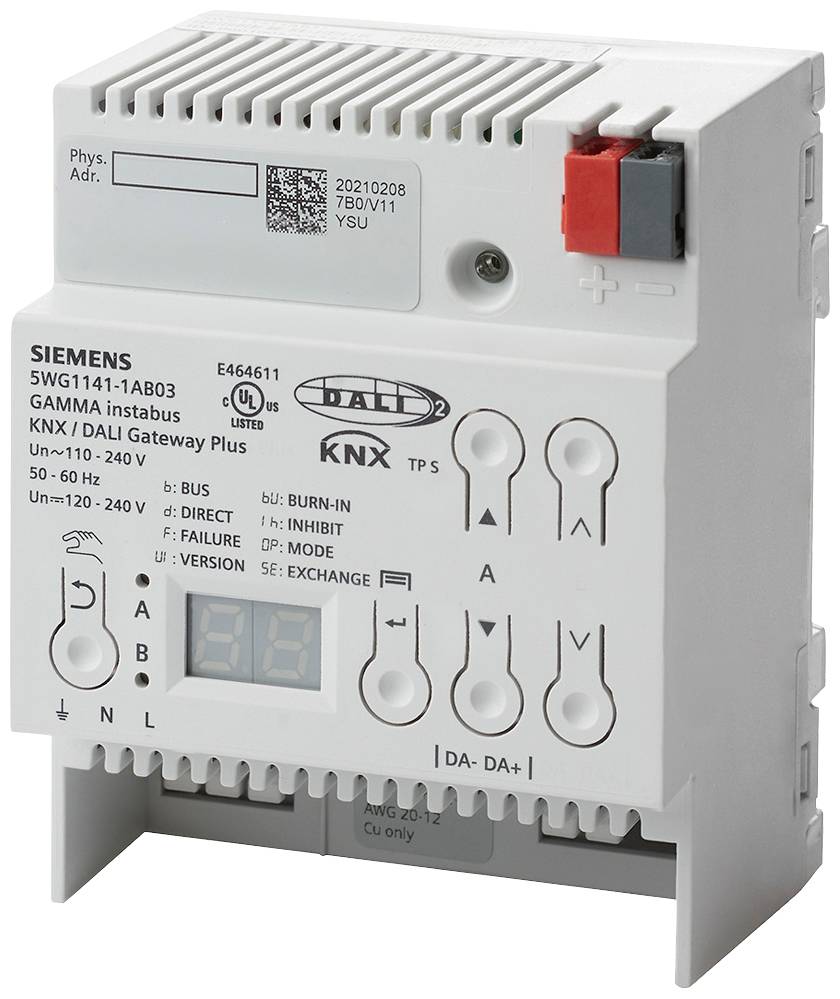

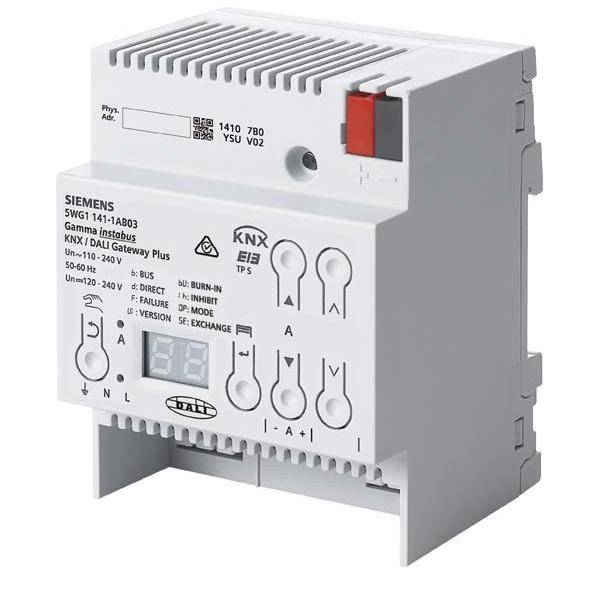

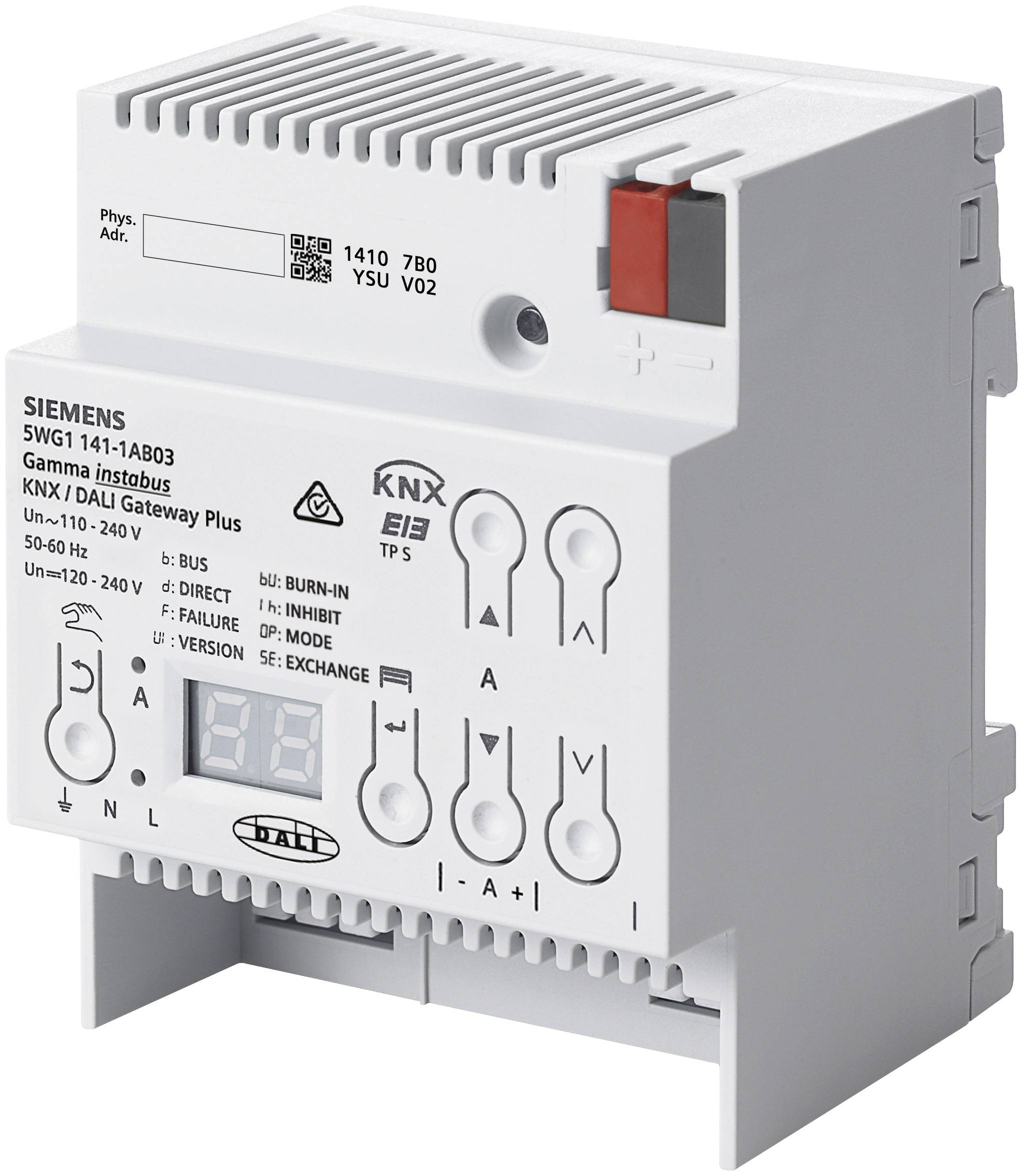

Siemens-KNX 5WG1141-1AB03 Gateway

- Voor communicatie via KNX met digitale elektronische voorschakelapparaten (EVG) met DALI-interface
- DALI-uitgang met DALI-2-certificering volgens IEC 62386-101 en 103 via DALI-buskabel telkens tot 64 DALI-EVG ED.1 en DALI-2 en ten minste 10 DALI-sensoren kunnen worden aangesloten
- Geïntegreerde netvoeding voor ingangsspanning van AC 110-240 V, 50-60 Hz of DC 120-240 V voor voeding van de gatewayelektronica en DALI-uitgangen
- DALI-uitgangsspanning ca. 19 V, potentiaalvrij en kortsluitvast
- Detectie van vreemde spanningen bij inbedrijfstelling of er op de DALI-uitgang een verkeerde netspanning aanwezig is
- LED-display voor weergave van bedrijfstoestanden en foutmeldingen
- 1 knop voor het omschakelen tussen bus- en direct bedrijf
- 1 paar tasters per DALI-uitgang voor het gezamenlijk in- of uitschakelen van alle aangesloten armaturen in direct bedrijf
- 1 LED per DALI-uitgang voor de weergave van de schakelstatus van alle aangesloten armaturen in direct bedrijf
- Verdeling van de max. 64 DALI-EVG per kanaal naar max. 16 DALI-groepen per kanaal, die per groep of afzonderlijk kunnen worden aangestuurd (schakelen, dimmen, dimmen) en status- en lichtuitval melden
- Ondersteuning van DALI DT8 voor regeling van de kleurtemperatuur (Tunable White). Individuele, groeps-, scènes-, effecten- en tijdplanbesturing voor Human Centric Lighting
- Configureerbaar gedrag bij een busstoring (standalone)
- Configureerbare standaardtoepassingen zonder ETS
- Parametreerbare brandfunctie voor alle EVG via bedieningstoetsen en afzonderlijk via object
- Tijd schakelfunctie voor dag, week, datum met Astrofunctie
- Aansturing van alle aangesloten lampen samen in broadcast-modus
- Melding en weergave van een lamp- en EVG-fout per lichtgroep en per DALI-deelnemer
- Implementatie van dimcommando's in tijdelijke instelwaardeverschuiving bij EVSA's met geïntegreerde constante lichtregeling en direct aangesloten helderheidssensor
- In- of tweetrapsschakelmodus
- 4 geïntegreerde effectbesturingen voor eenmalig of cyclisch uitgevoerde looplicht- of kleureffecten
- Onderscheid tussen afzonderlijke batterijverlichting met één of twee DALI-apparaten
- Starten van de zelftests van elke individuele converter en melden van het testresultaat via bus of opslaan in permanente opslag met geheugenbewaking via object
- Onderscheid tussen functietest, duurproef, duurproef
- Configuratie mogelijk voor alle EVG's bij noodbedrijf een gedefinieerde dimwaarde accepteren
- Schakel- en dimopdrachten vergrendelen en configuratie bij activering noodbediening via de bus
- Activering noodbedrijf bij uitval parametrisch aantal EVG
- Sperrobject voor het onderdrukken van foutmeldingen bij het scheiden van de EVG tijdens de noodlichtcontrole
- De werking van de accu van de lampen van de afzonderlijke accu's blokkeren met de bedieningstoetsen
- Per kanaal tot 6 stand-by-bereikevaluaties voor het aansturen van schakelactoren
– Geïntegreerde scènebesturing voor maximaal 16 scènes per kanaal
- 16 geïntegreerde 2-punts regelaars voor de helderheidsregeling en 16 constante lichtregelaars voor 1 hoofdlichtserie en maximaal 4 andere lichtreeksen
- CIN voor de unieke toewijzing van het DALI-EVG
- Defecte DALI-EVG zonder ETS te vervangen
- Toewijzing van de DALI-EVG aan de afzonderlijke groepen en met testmogelijkheid van de EVG, groepen, scènes en effecten via ETS
- Toewijzing van DALI-sensoren via ETS
- Geïntegreerde KNX-buskoppeling met max. halve standaard busbelasting, KNX-busaansluiting via busklem
- Rijeninbouwapparaat voor montage op draagrail TH35 DIN en 60715
