Siemens 3SU14011BB601AA2 LED-module Voor frontbevestiging Wit 24 V DC/AC 1 stuk(s) Piece

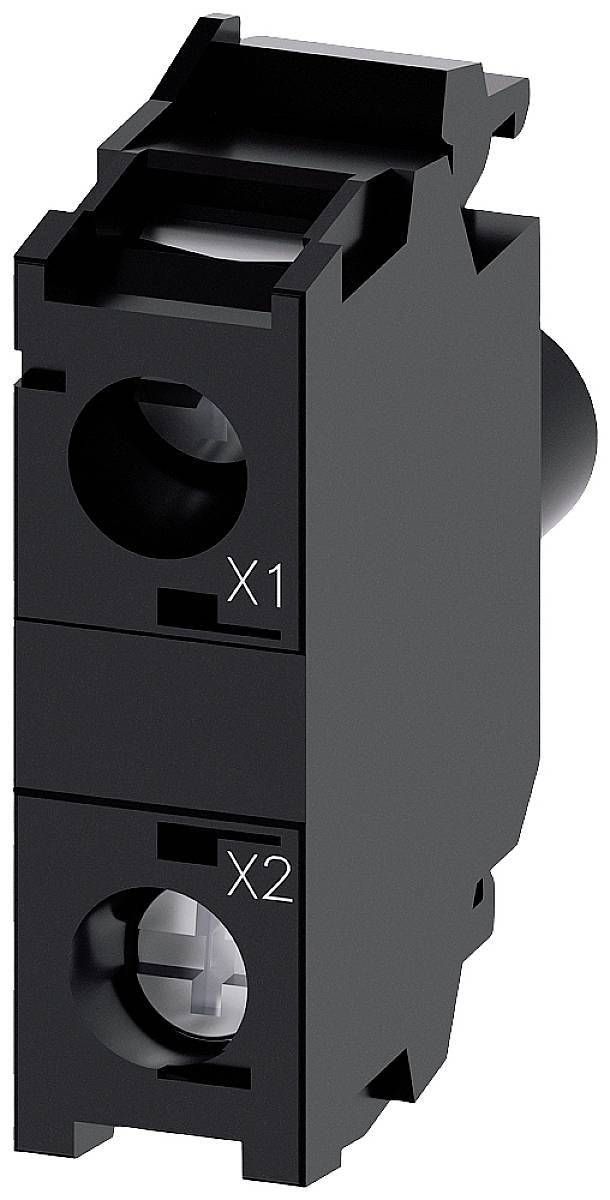

'Zwart elektrisch onderdeel met de markeringen X1 en X2, mogelijk een aansluitblok of schakelaar.'

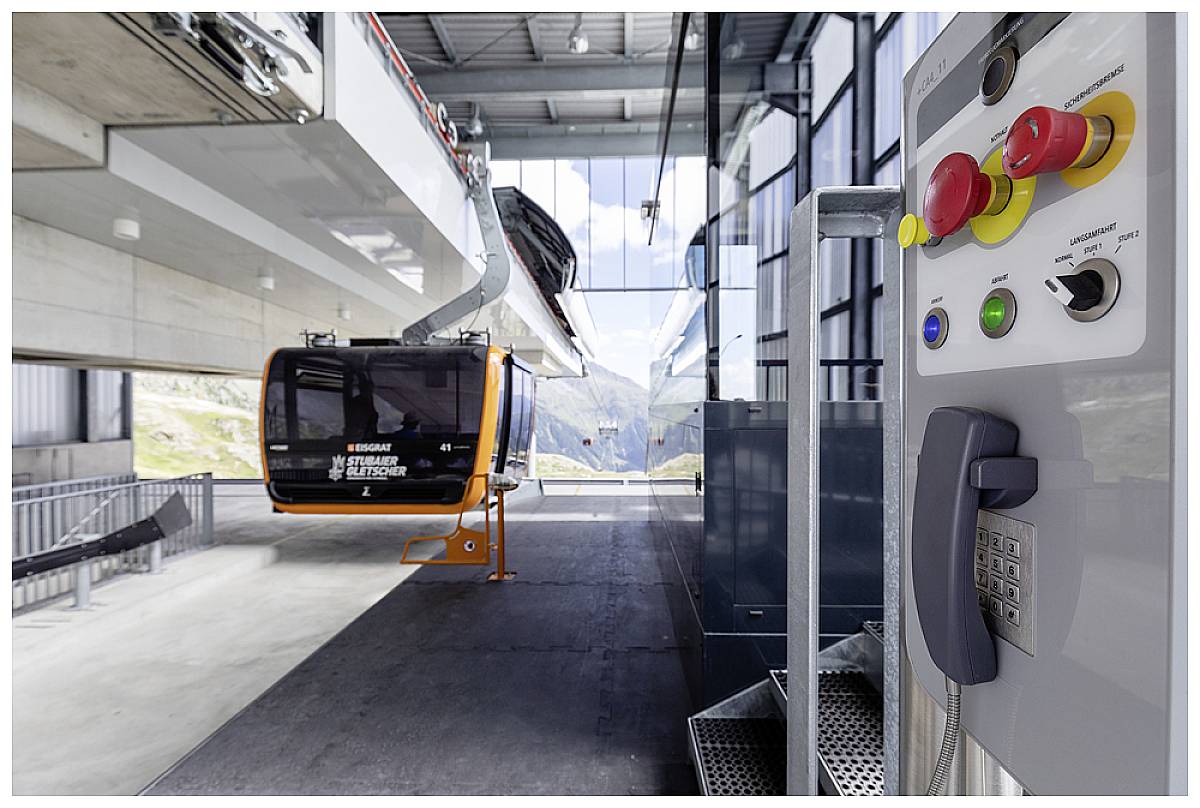

Kabelbaan-station in de bergen met moderne gondel op de voorgrond, naast de bedieningsapparatuur. Raam met uitzicht op alpine weiden.

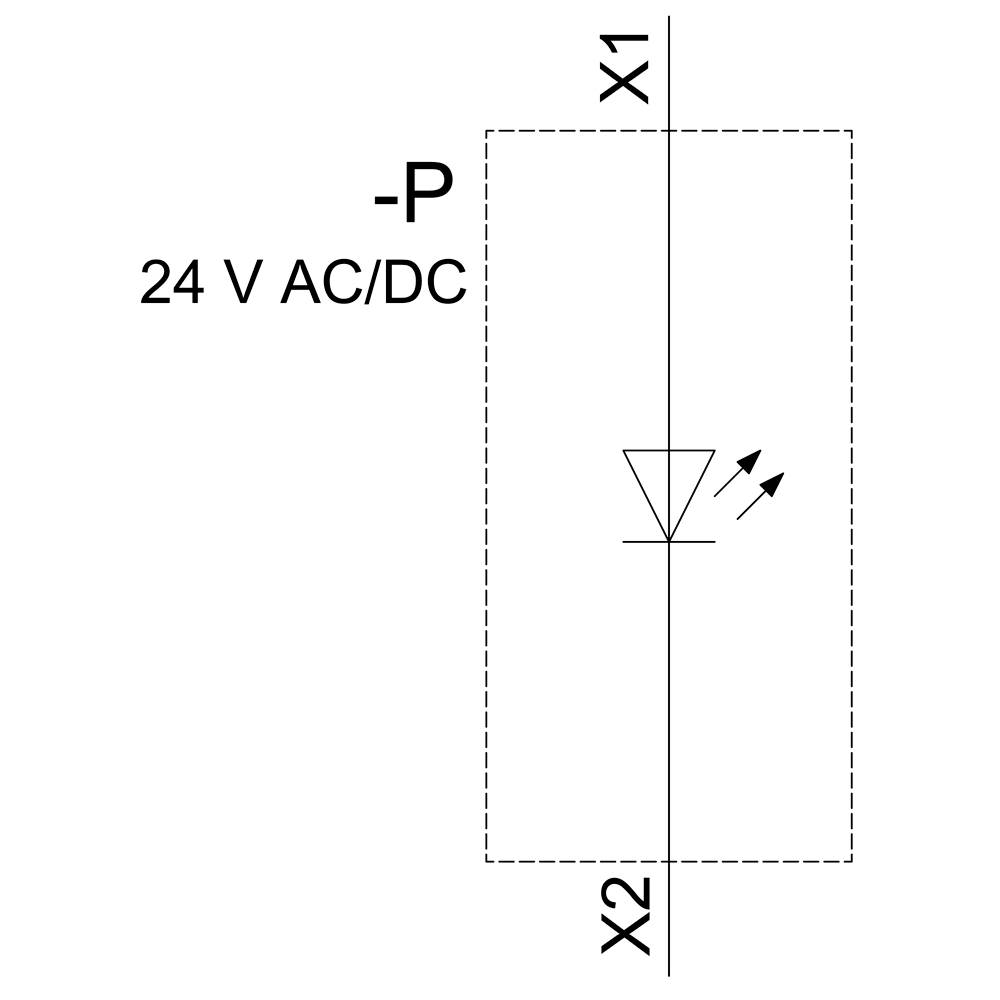

Schakelsymbool voor besturing: Rechthoekige doos met diode. Opschrift '-P 24 V AC/DC' en aansluitingen 'X1' bovenaan, 'X2' onderaan.

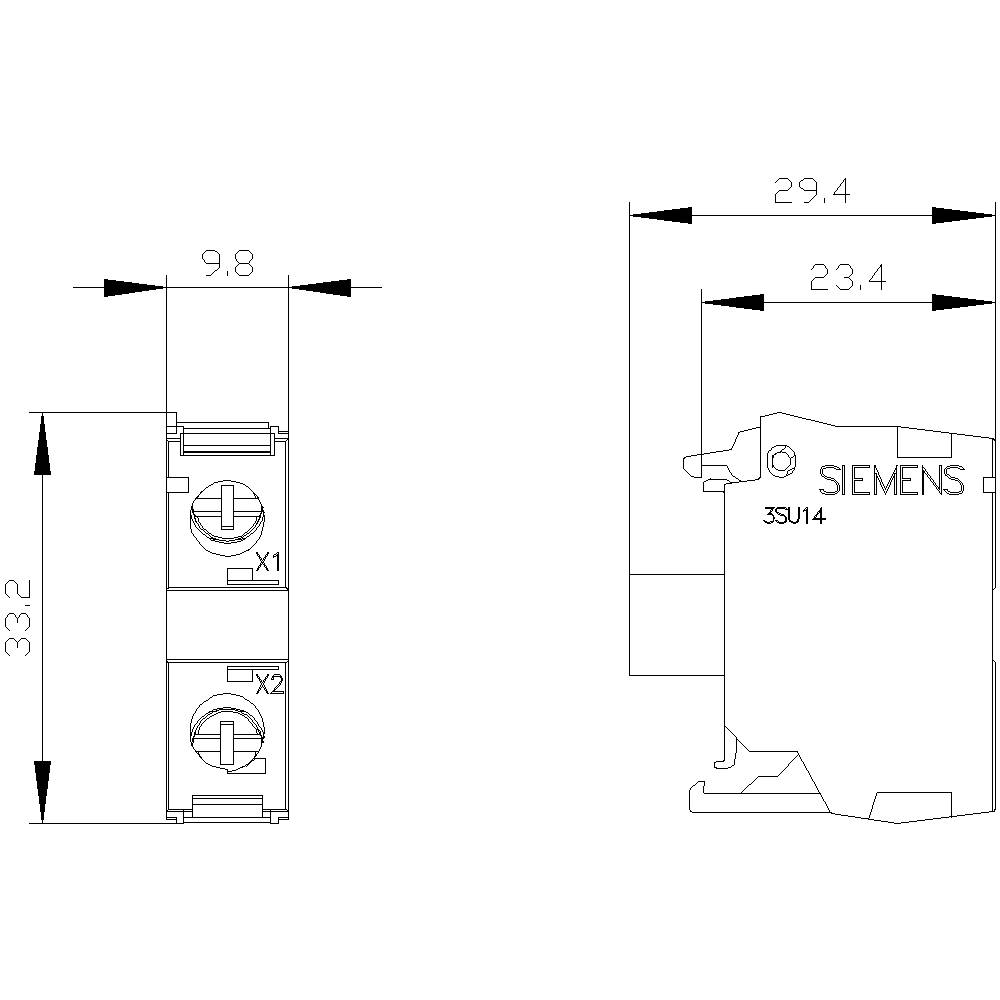

Technische tekening van een elektrisch apparaat van Siemens, model 3SU14. Bevat afmetingen: breedte 9,8 mm, hoogte 33,2 mm, diepte 29,4 mm.
1/4
Afbeelding vergelijkbaar
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Leverbaar di. 10 nov.
Verkoop en verzending door  Conrad Electronic
Aantal
Totaal (€ 29,99 / Stuk)
€ 29,99
Levering van goederen binnen overige EU landen (0% btw) incl. btw
&
excl. € 5,95
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
zonder verdere verzendkosten
Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Technische specificaties

  • Type lamp: LED
  • Producteitenne / diode: Ja
  • Productcomponent / lamp: Ja
  • Trillingsbestendigheid: 10... 500 Hz: 5g
  • Aanhaalmoment / bij schroefaansluiting / minimaal: 0,8 Nm
  • Aanhaalmoment / bij schroefaansluiting / maximaal: 0,9 Nm
  • Soort aansluitbare kabeldiameters / bij AWG-leidingen: 2x (18... 14)
  • Soort aansluitbare kabeldiameters / eendraads / met adereindbewerking: 2x (0,5... 0,75 mm²)
  • Soort aansluitbare kabeldiameters / eendraads / zonder adereindbewerking: 2x (1,0... 1,5 mm²)
  • Soort aansluitbare draaddiameters / fijndradig / met adereindbewerking: 2x (0,5... 1,5 mm²)
  • Soort aansluitbare draaddiameters / fijndradig / zonder adereindbewerking: 2x (1,0... 1,5 mm²)
  • Bewijs van geschiktheid / voor gasexplosiebeveiliging voor zone 1/2: Ja
  • Inschakelstroom maximaal: 2 A
  • Niveau van de apparaatbeveiliging (EPL) / conform ATEX: GB
  • Niveau van de apparaatbeveiliging (EPL) / conform IECEx: GB
  • Isolatiespanning: 320 V
  • Lichtsterkte minimaal: 450 mcd
  • Lichtsterkte maximaal: 1120 mcd
  • Maximale ingangsspanning (Ui) / bij AC: 28,8 V.
  • Maximale ingangsspanning (Ui) / bij DC: 28,8 V.
  • Verontreinigingsgraad: 3

Piece

Soortnaam

LED-module

Bijzonderheden

Voor frontbevestiging

Aansluiting

Schroeven

Uitvoering

Met ingebouwde LED

Wit

Schakelspanning

24 V DC/AC

Schakelstroom (max.)

20 mA

IP20

IP30

Doorslagvastheid

4 kV

Min. temperatuur

-25 °C

Max. temperatuur

+70 °C

Breedte

9.8 mm

Hoogte

33.2 mm

Elektrische levensduur

100000

Montagewijze

Frontbevestiging

Inhoud

1 stuk(s)

Afm.

(b x h x d) 9.8 x 33.2 x 29.4 mm

Conform RoHS

Ja

Diepte

29.4 mm

Type

3SU1401-1BB60-1AA2

UKCA

Ja

Documenten en downloads

Datablad

Datablad 2863935 Siemens 3SU14011BB601AA2 LED-module Voor frontbevestiging Wit 24 V DC/AC 1 stuk(s) Piece

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2863935 Siemens 3SU14011BB601AA2 LED-module Voor frontbevestiging Wit 24 V DC/AC 1 stuk(s) Piece

Omschrijving

LED-module met geïntegreerde LED AC/DC 24V, wit, schroefaansluiting, voor frontplaatbevestiging, ATEX zone 1-2: Eigen veiligheid LED-module SIRIUS ACT voor de verlichting van de commando- en meldapparatuur SIRIUS ACT met een briljante lichtsterkte dankzij Leuchtkraft-efficiënte LED-technologie.
Onder de merknaam Sirius Act biedt Siemens een uniek portfolio aan besturings- en signaleringsapparaten met wereldwijde productgoedkeuringen in vier moderne ontwerpseries van robuust metaal en hoogwaardig kunststof.
Het innovatieve bevestigingsconcept vereenvoudigt de montage zodanig dat daarvoor slechts één hand en geen speciaal gereedschap benodigd is. Als montagegaten voldoen groefvrije gaten, omdat een 100%-draaibeveiliging is geïntegreerd.
Dankzij de continu hoge beschermingsklasse zijn de robuuste apparaten geschikt voor gebruik in de industrie en voor gebruik buiten. Zelfs het reinigen met een hogedrukspuit is mogelijk. Stof, olie, agressieve logen: niets kan de betrouwbare werking verstoren.
Naast de standaardbedrading kunnen de apparaten ook via Profinet, AS-interface of IO-Link aan het besturingsapparaat worden aangesloten. Daarmee vermindert u de bekabelingkosten, minimaliseert u storingsbronnen en wint u aan flexibiliteit.
De grafische online-configurator ondersteunt op comfortabele wijze het selecteren en bestellen van afzonderlijke apparaten, behuizingen en opschriften. Uitgebreide documentatie (zoals handboek, 3D-gegevens, aansluitschema) is beschikbaar.
Leverbare uitvoeringen: meerdere kleuren, verschillende spanningsvarianten, verschillende aansluit- en montagewijzen.
Sirius Act - performance in action bij het besturen en signaleren. Eenvoudig gemonteerd, gewoon sterk, gewoon perfect.
