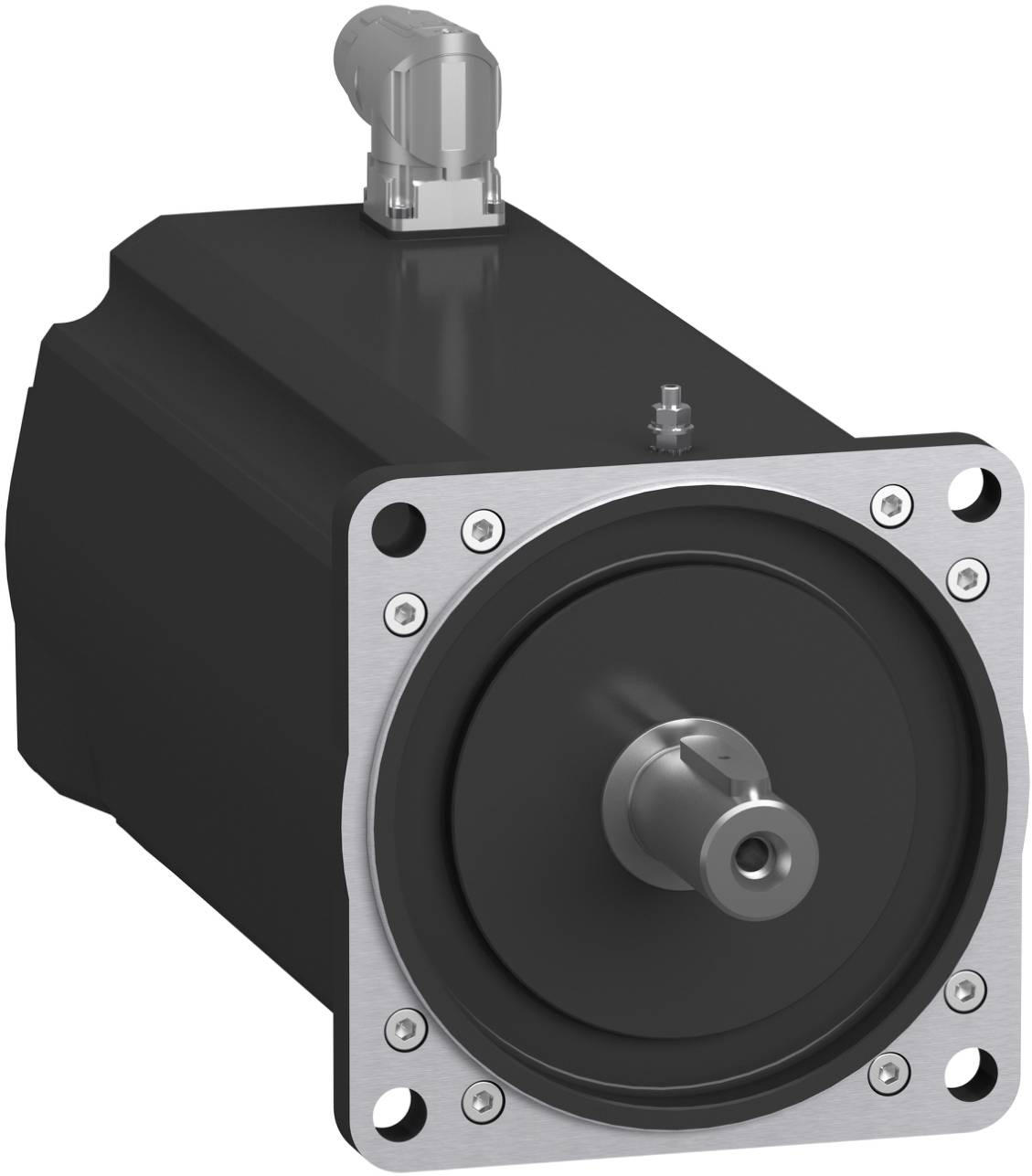

Schneider Electric Servomotor SH31402P1AA4000 SH31402P1AA4000

Lexium SH3 servomotor voor op motion gebaseerde automatisering met PacDrive 3. Deze serie AC-servomotoren heeft een laag rotortraagkoppel dat een hoge acceleratiesnelheid voor dynamische toepassing mogelijk maakt. Dankzij de wikkeltechnologie ontstaat een hogere vermogensdichtheid in compacte uitvoering. Deze servo heeft een flensmaat van 140 mm en een motorlengte van 2 stacks. De wikkeling is geoptimaliseerd voor het koppel en het toerental. Het heeft een permanent koppel van 19,5 Nm en een piekkoppel van 60,1 Nm. Het nominale toerental dat afhankelijk is van de spanning, bereikt 3000 tpm bij een nominaal vermogen tot 3,9 kW. Het uiteinde van de as is voorzien van een pasveer. De absolute waarde-encoder is als single-turn met hoge resolutie van 18 bit en overdracht via DSL uitgevoerd. Er is geen houdrem geïntegreerd. De aansluiting vindt plaats via hybride kabel voor OMC (eenmotorkabel) met een M40-stekker op de desbetreffende Lexium 62-servoaandrijvingen. De bescherming van de as is uitgevoerd in IP54 en de behuizing in IP65.
