Schlegel Contactelement Terugstelbaar 2x NC, 1x NO Moment 1 stuk(s)

Een metalen cilindrische adapter met gegroefde zijden en meerdere inkepingen, gebruikt in mechanische of technische toepassingen.

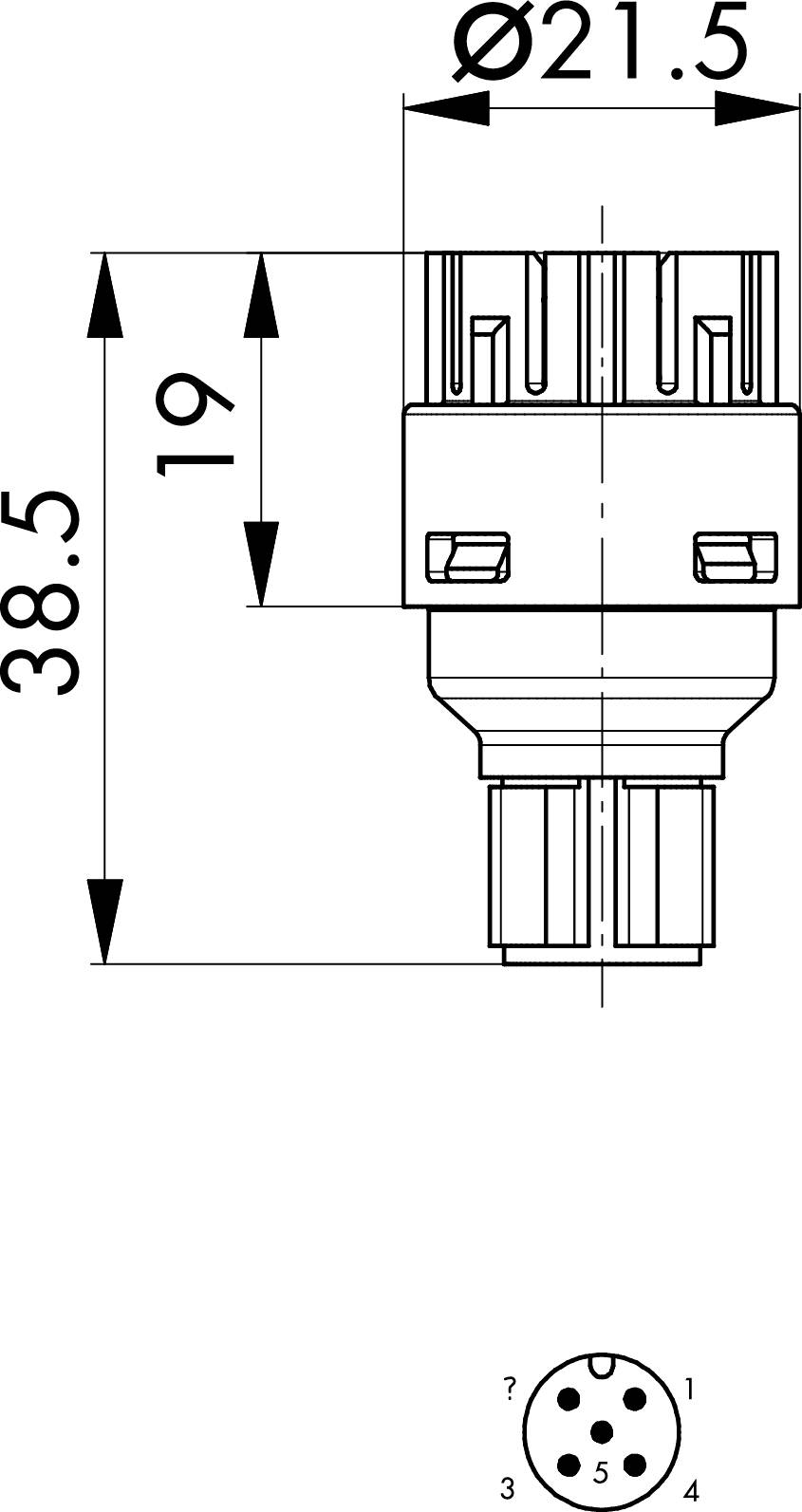

Tekening van een cilindrische connector met afmetingen: diameter 21,5 mm, lengte 38,5 mm. Toont een 5-polige aansluitweergave onderaan.

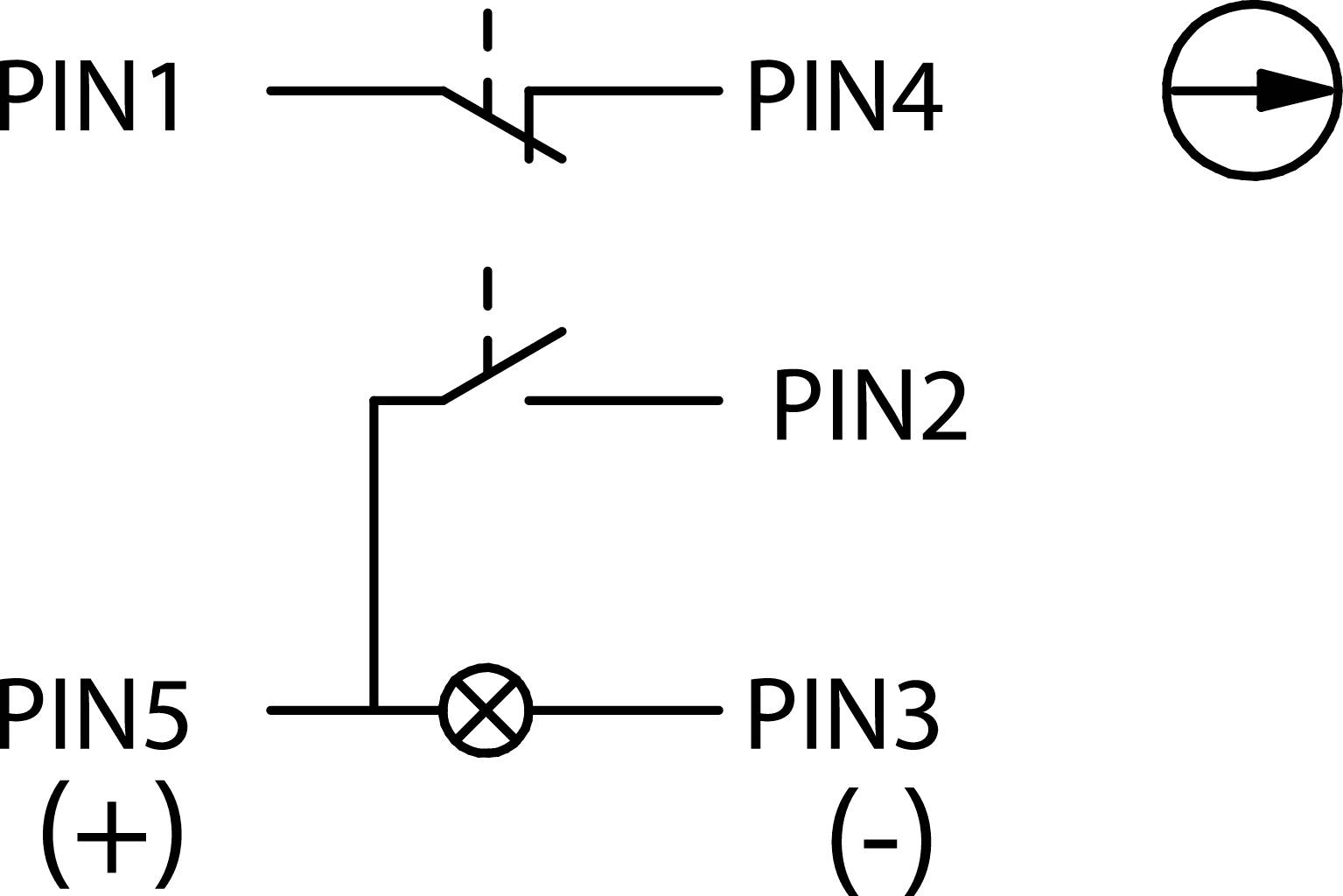

Schakelschema met PIN1 en PIN4 aan schakelaar, PIN2 aan transistor, PIN3 (-) en PIN5 (+) aan lamp, rechts diode.

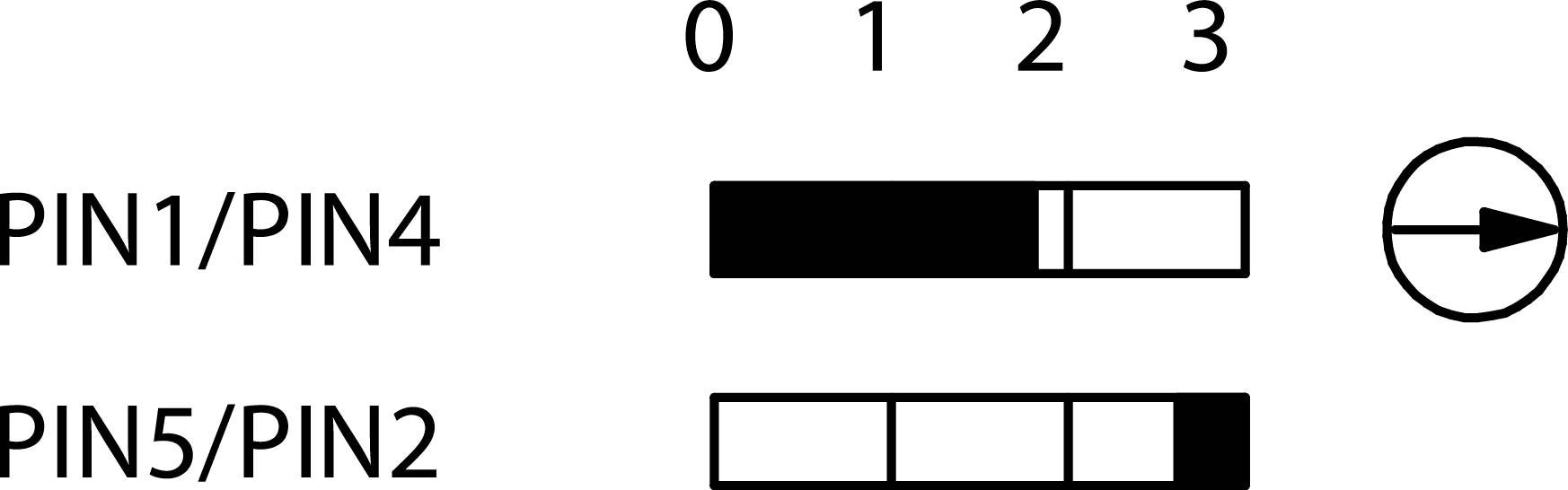

Diagram toont pin-configuratie. Boven: Pin1/Pin4 met zwart en wit segment. Onder: Pin5/Pin2 met vier gelijkgrote segmenten.
1/4
Afbeelding vergelijkbaar
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Leverbaar di. 27 okt.
3 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.
Verkoop en verzending door  Conrad Electronic
Aantal
Totaal (€ 24,79 / Stuk)
€ 24,79
Levering van goederen binnen overige EU landen (0% btw) excl. btw
&
excl. € 5,95
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
zonder verdere verzendkosten
Slechts 3 Stuk(s) beschikbaar
Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Technische specificaties

  • Rubriek: Contactgever
  • Serie: Contactgever FRT connect
  • Beschermingsklasse: IP00
  • Verlichting: Ja
  • Contactmateriaal: AgNi
  • Normen: IEC/en 60947-5-1
  • Contacttype: 1Ö + 1S
  • Aansluitmethode: M12-5-polig, A-gecodeerd, AIDA
  • Beschermingsklasse II (isolatie)
  • Soort accessoire: Contactgever
  • Lampfitting: Geen, 3 mm LED geïntegreerd
  • Schakelfunctie: Tastfunctie
  • Slag: 3 mm
  • Geforceerde opening: Conform EN60947-5-1, aanh. K
Soortnaam

Contactelement

Bijzonderheden

Terugstelbaar

Aansluiting

M12-stekker

Functie

Moment

2x NC

1x NO

Contactmateriaal

AgNi

IP00

Inhoud

1 stuk(s)

Type

FRTLOI_C121

Soort verlichting

LED

Documenten en downloads

Datablad

Datablad 2865192 Schlegel Contactelement Terugstelbaar 2x NC, 1x NO Moment 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2865192 Schlegel Contactelement Terugstelbaar 2x NC, 1x NO Moment 1 stuk(s)

Omschrijving

Contactgever FRT connect tastcontactgever 1Ö 1 S M12-aansluiting 4-polig

De teksten voor dit artikel zijn automatisch vertaald.
