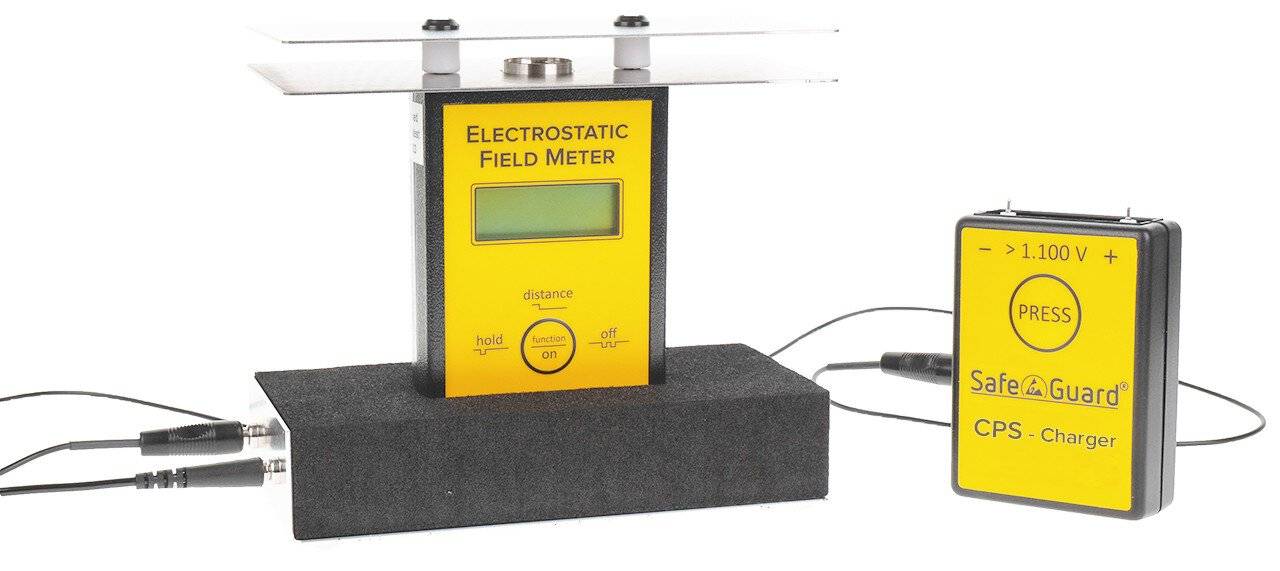

Safeguard Elektrisch veld meter, digitaal, incl. Charge Plate Set (CPS)

De SafeGuard elektrische veldmeter maakt gebruik van hoogwaardige componenten en een geleidende kunststof behuizing om nauwkeurige metingen te garanderen voor optimale bescherming tegen elektrostatische ontlading (ESD). Aan de bovenkant van het apparaat bevindt zich een stervormige invloedselektrode, met een modulatiewaaier van dezelfde stervorm die op korte afstand ervoor draait. De inductie-elektrode wordt omsloten door een ringelektrodesysteem dat dient als mechanische bescherming voor de modulatiewaaier en de veldplaat. Het display op het voorpaneel is een alfanumeriek LCD-scherm van 2x12 cijfers.

De laadplatenset CPS verandert de meter in een laadplaatmonitor voor het bewaken van luchtionisatie-eenheden volgens DIN EN 61340-5-1 of EOS/ESD S.3.1. De capaciteit van de laadelektrode (20pF) voldoet aan de bovengenoemde normen, maar niet de afmetingen (75mm x 150mm in plaats van 150mm x 150mm). Reproduceerbare metingen kunnen eenvoudig worden uitgevoerd met de CPS, gestandaardiseerde metingen zijn mogelijk met de grotere Charge Plate Monitor CPM. Het apparaat meet de ontladingstijd van +1.000V ... +100V of -1.000V ... -100V met een geïntegreerde start-stoptimer. Het opladen gebeurt via een externe HV-converter. Let op: In de CPS-modus worden alleen spanningen tot max. 2kV weergegeven!

Andere functies van de Safeguard elektrische veldmeter
Hold-functie: De meetwaarde kan worden bevroren op het display, waardoor nauwkeurige metingen kunnen worden uitgevoerd, zelfs op moeilijk bereikbare plaatsen.
Bereiken van de e-veldmeter: Handmatig schakelbaar tussen ± 20kV/m, ± 200kV/m en ± 1MV/m. Met deze functie wordt de analoge spanningsuitgang ±1V ingeschakeld.
