Revopoint Trackit Optical Tracking 3D-scanner

Revopoint Trackit Optical Tracking 3D-scanner

Nauwkeurig, merkervrij 3D-scannen voor industriële toepassingen

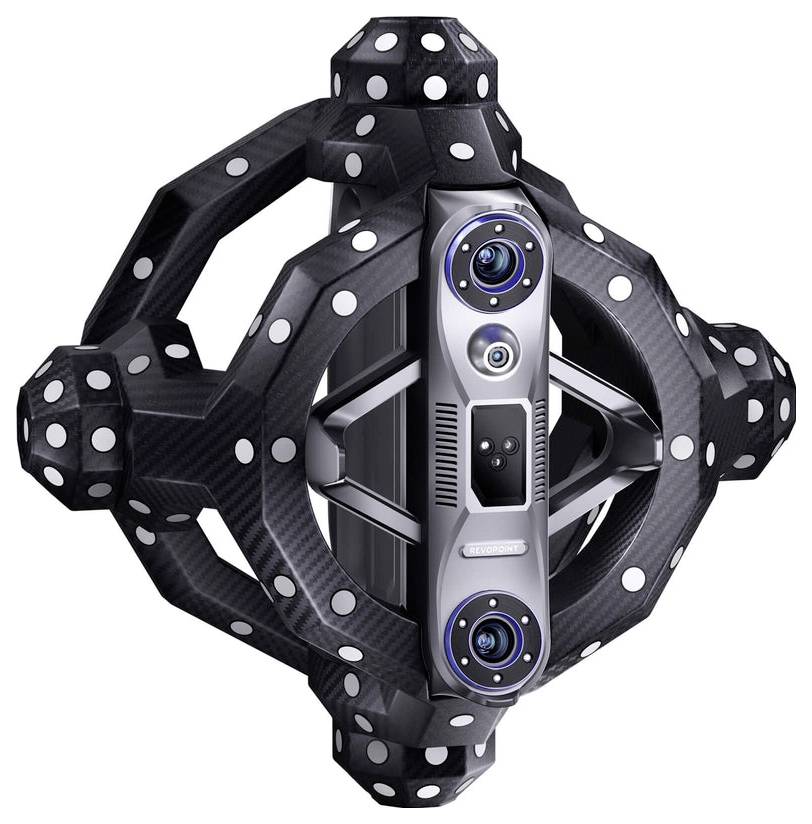

De Revopoint Trackit Optical Tracking 3D-scanner definieert efficiëntie en precisie in de professionele 3D-scan opnieuw. Met optische tracking, Dual-blauwlaser-registratie en volautomatische kalibratie maakt hij exacte, reproduceerbare resultaten mogelijk - van kleine componenten tot grote objecten. ideaal voor reverse engineering, kwaliteitscontrole en scan-to-CAD workflows in industrie, ontwerp en productie.

Belangrijkste voordelen
Markerloos scannen: Optische tracering vervangt markers en vermindert voorbereidingkosten.
Dual-blauwlaser: Zeer gedetailleerd op de meest uiteenlopende oppervlakken.
Automatische kalibratie: Dual-as-Gimbal zorgt voor een constante meetnauwkeurigheid.

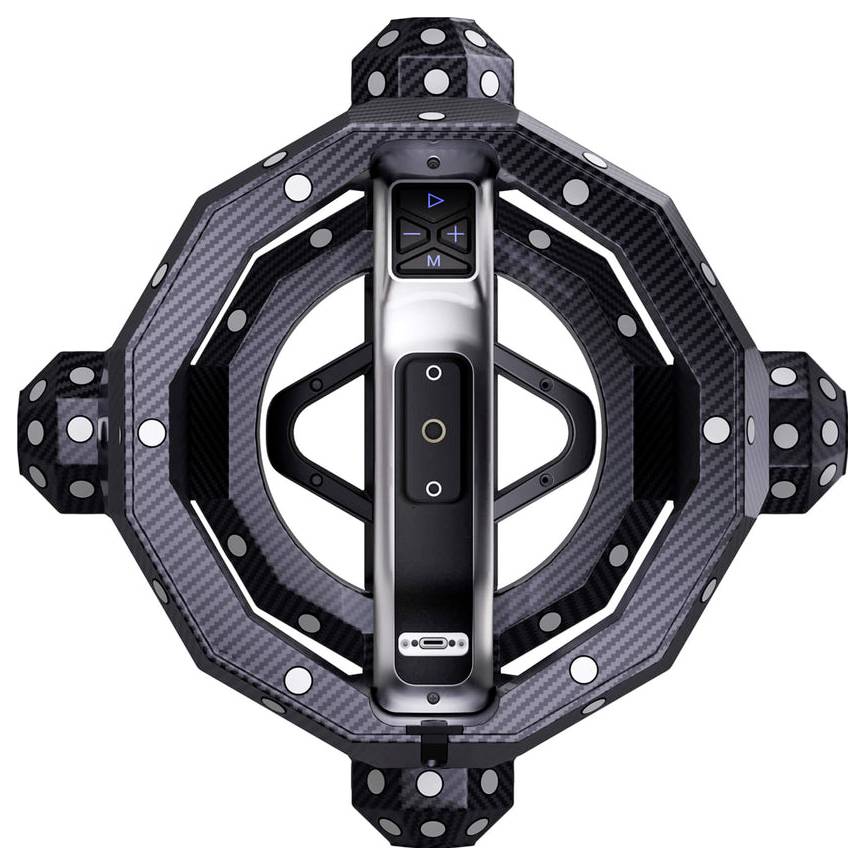

Geschikt voor de industrie: Licht, stijf koolstofvezelframe voor langdurig gebruik.
Hoge productiviteit: Meetsnelheid tot 1,5 MIO. Punten/s..

Dual-blauwlaser voor maximale detailgetrouwheid
30 kruislijnlaser: Snelle vlakdetectie - ook bij donkere of glanzende materialen zonder sproeicoating.
Enkele modus: Nauwkeurige details voor boringen, kolommen, tandwielen of filigrane structuren.
Resultaat: Gedetailleerde 3D-modellen met hoge oppervlakteloyaliteit - ideaal voor CAD-vergelijkingen en metrologische analyses.

Automatische kalibratie - precisie met één druk op de knop
Het Dual-as-Gimbal-systeem voert de kalibratie volledig automatisch uit. Fouten door handmatige ingrepen vervallen; elke scan loopt onder optimale omstandigheden. Dit bespaart tijd en garandeert een constante meetnauwkeurigheid.

Licht, robuust en geschikt voor de industrie

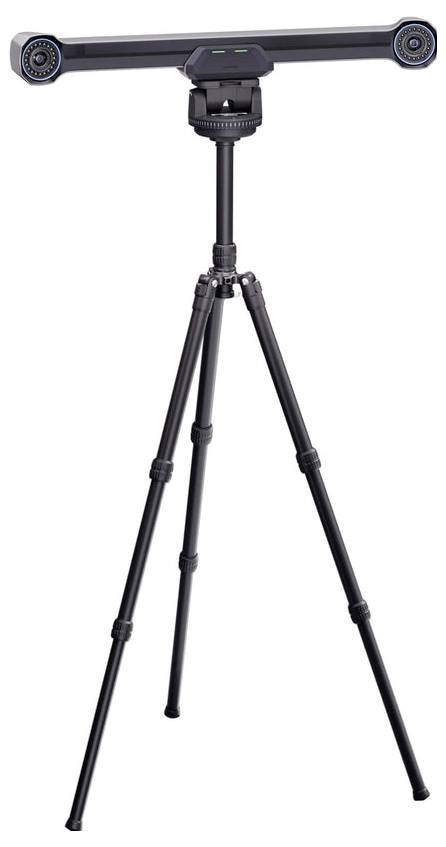

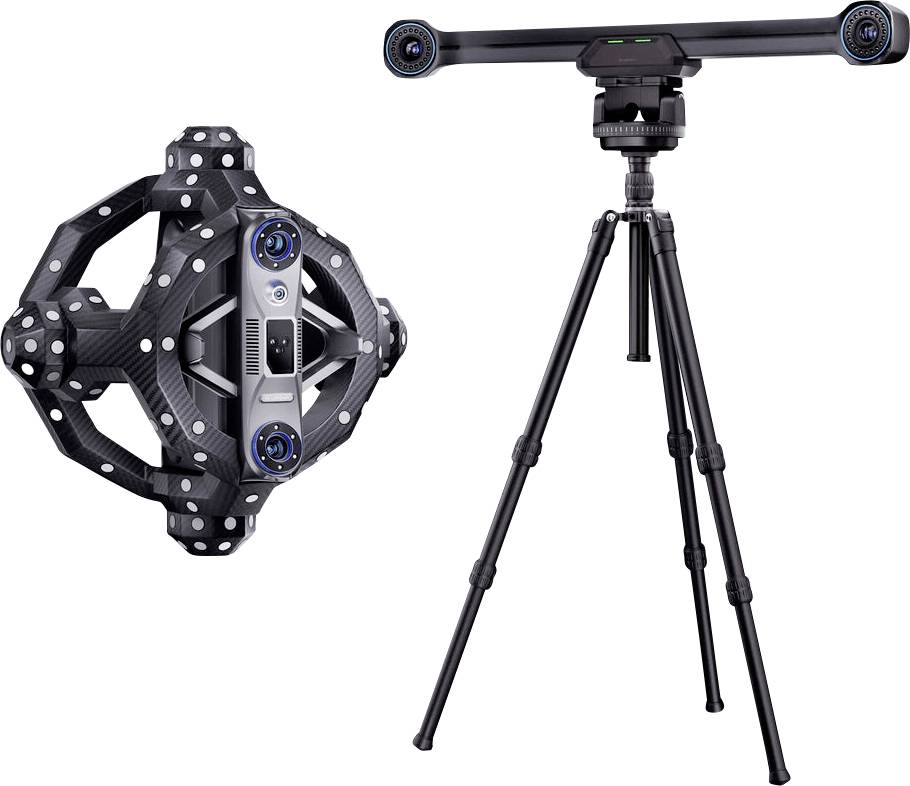

De scanner is in een eendelig carbon frame ingebouwd - vormvast en torsiestijf. Het modulaire ontwerp met 6 m verbindingskabel en beweegbaar basisstation maakt flexibele opname van ook grote objecten zonder verlies van nauwkeurigheid mogelijk.

Realistische texture-versie
De geïntegreerde RGB-camera met hoge resolutie produceert fotorealistische texturen. De gegevens kunnen direct in Revo Measure of Revo design worden gebruikt voor analyse, documentatie of CAD-integratie.
Kleurdekking: In real-time
FORMATEN: PLY, OBJ, STL, ASC, 3MF, GLTF, FBX

Software-ecosysteem
Revo-track: Scannen, bewerken, kalibreren met live preview en real-time optimalisatie.
Revo design: CAD-nabewerking (vergelijkbaar met QUICKSURFACE Lite) voor het omzetten van scangegevens in parametrische modellen.
Revo-meting: Nauwkeurige meettechniek voor kwaliteitscontrole (GD&T, maatcontrole, volume/oppervlak, deflectieanalyse, meetrapport-export).

Industriële integratie - Trackit robot 3D scanning systeem
In combinatie met een zesassige deelrobot maakt de Trackkit een volledig geautomatiseerde 3D-acquisitie van complexe onderdelen tot 0,5 m diameter mogelijk met een nauwkeurigheid tot 0,05 mm. Perfect voor seriemetingen, geautomatiseerde testprocessen en op robots gebaseerde productie.
