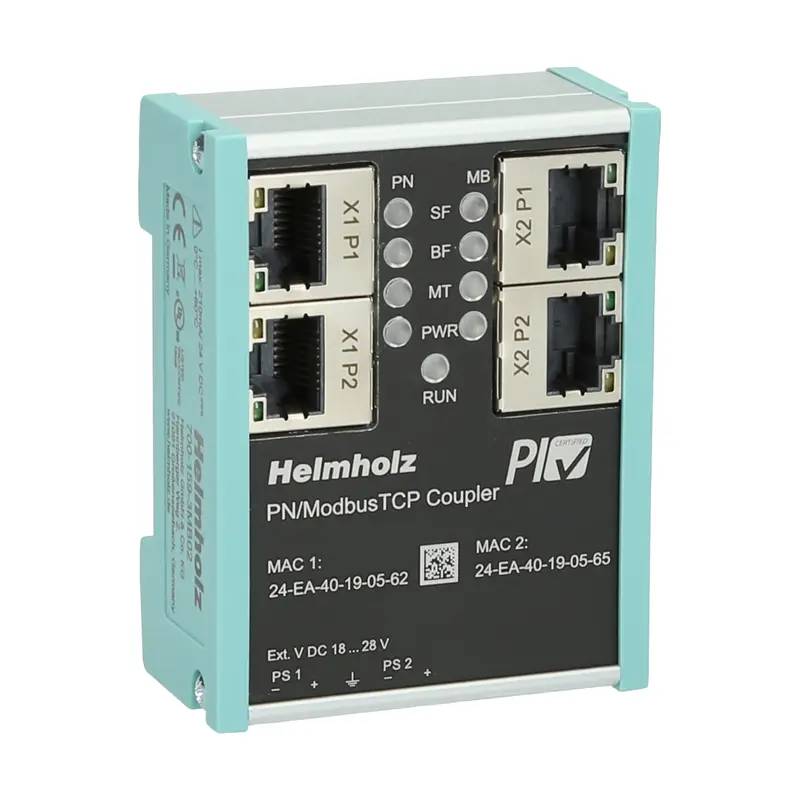

PROFINET-koppeling PN/ModbusTCP Helmholz 700-159-3MB02

PROFINET-koppeling PN/ModbusTCP
Interfaces: PROFINET (X1)/ PN/ModbusTCP (X2)
Overdrachtssnelheid PROFINET: tot 100 Mbit/s full duplex
Overdrachtssnelheid ModbusTCP: 10/100 Mbit/s full duplex
I/O afbeeldingsformaat PROFINET max. 1.024 Bytes
I/O afbeeldingsformaat ModbusTCP: 65536 coils/ingangen/registers
Aantal configureerbare slots: 300
Mediaredundantie (MRP-client)/automatische adressering/topologiedetectie (LLDP
DCP)/diagnostische alarmen/PROFINET Conformiteitsklasse B
Aansluiting: 4 x RJ45 (geïntegreerde switches)
Statusweergave: 9 x LED's
Voeding: 18...30 V DC
Afmetingen (B x H x D): 84 x 76 x 35 mm



PROFINET-koppeling PN/ModbusTCP 700-159-3MB02 maakt de integratie van een PROFINET-netwerk met een ModbusTCP-netwerk mogelijk en daarmee de gegevensoverdracht tussen een PROFINET-controller en ModbusTCP-deelnemers. De integratie vindt plaats met behulp van een GSDML-bestand. Er kunnen tot 1.024 bytes aan in- en uitvoergegevens worden overgedragen. Voor in- en uitgangsmodules staan maximaal 300 slots beschikbaar waarmee de PROFINET-gegevens naar wens aangesloten kunnen worden met de ModbusTCP coils, ingangen en registers (I/O-afbeeldingsformaat 65536). De voordelen van de PROFINET-koppeling PN/ModbusTCP 700-159-3MB02 zijn onder meer mediaredundantie (MRP-client), automatische adressering, topologiedetectie (LLDP, DCP), diagnostische alarmen, PROFINET Conformance Class B. De aansluiting van de gateway met een voeding van 18 tot 30 V DC wordt uitgevoerd via twee RJ45-poorten per interface (X1 en X2).
