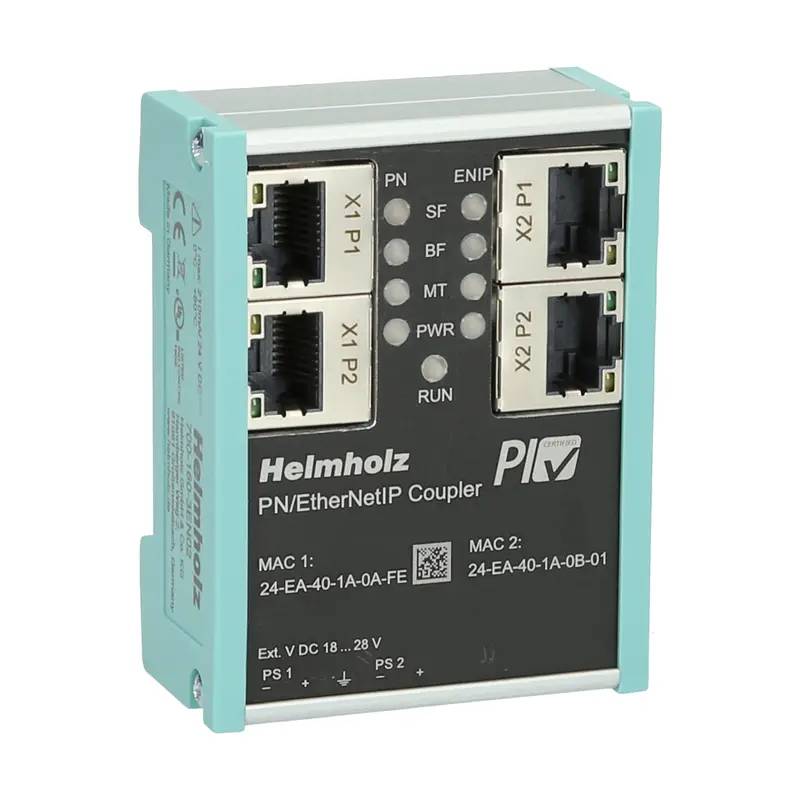

PROFINET-koppeling PN/EtherNetIP Helmholz 700-160-3EN02

PROFINET-koppeling PN/EtherNetIP
Interfaces: PROFINET (X1)/ PN/EtherNet/IP (X2)
Overdrachtssnelheid PROFINET: tot 100 Mbit/s full duplex
Overdrachtssnelheid EtherNet/IP: 10/100 Mbit/s full/half duplex
I/O afbeeldingsformaat: max. 1.024 bytes
Aantal configureerbare slots: 300
Mediaredundantie (MRP-client)/automatische adressering/topologiedetectie (LLDP
DCP)/diagnostische alarmen/PROFINET Conformiteitsklasse B
tot 3 ingang-/uitgangsmodules
Aansluiting: 4 x RJ45 (geïntegreerde switches)
Statusweergave: 9 x LED's
Voeding: 18...30 V DC
Afmetingen (B x H x D): 84 x 76 x 35 mm



PROFINET-koppeling PN/EtherNetIP 700-160-3EN02 maakt de integratie van een PROFINET-netwerk met een EtherNet/IP-netwerk mogelijk en daarmee de gegevensoverdracht tussen een PROFINET-controller en een EtherNet/IP-SPS. De integratie vindt plaats met behulp van een GSDML-bestand. Er kunnen maximaal 1.024 bytes aan in- en uitvoergegevens worden overgedragen en er zijn maximaal 300 configureerbare slots beschikbaar. Aan de kant van het EtherNet/IP-netwerk kunnen maximaal drie in- en uitgangsmodules worden geconfigureerd. De voordelen van de PROFINET-koppeling PN/PN 700-160-3EN02 zijn onder meer mediaredundantie (MRP-client), automatische adressering, topologiedetectie (LLDP, DCP), diagnostische alarmen, PROFINET Conformance Class B. De aansluiting van de gateway met een voeding van 18 tot 30 V DC wordt uitgevoerd via twee RJ45-poorten per interface (X1 en X2).
