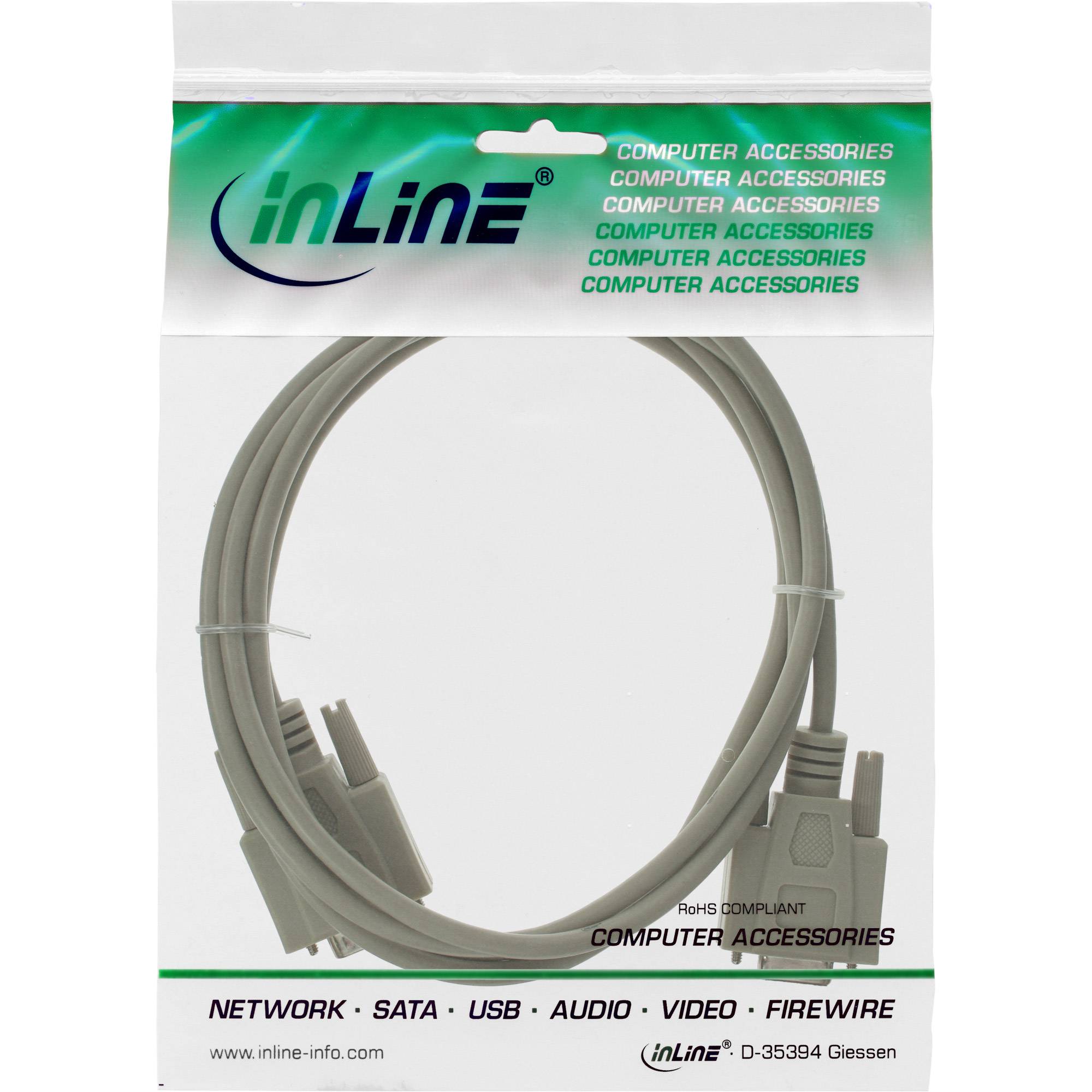

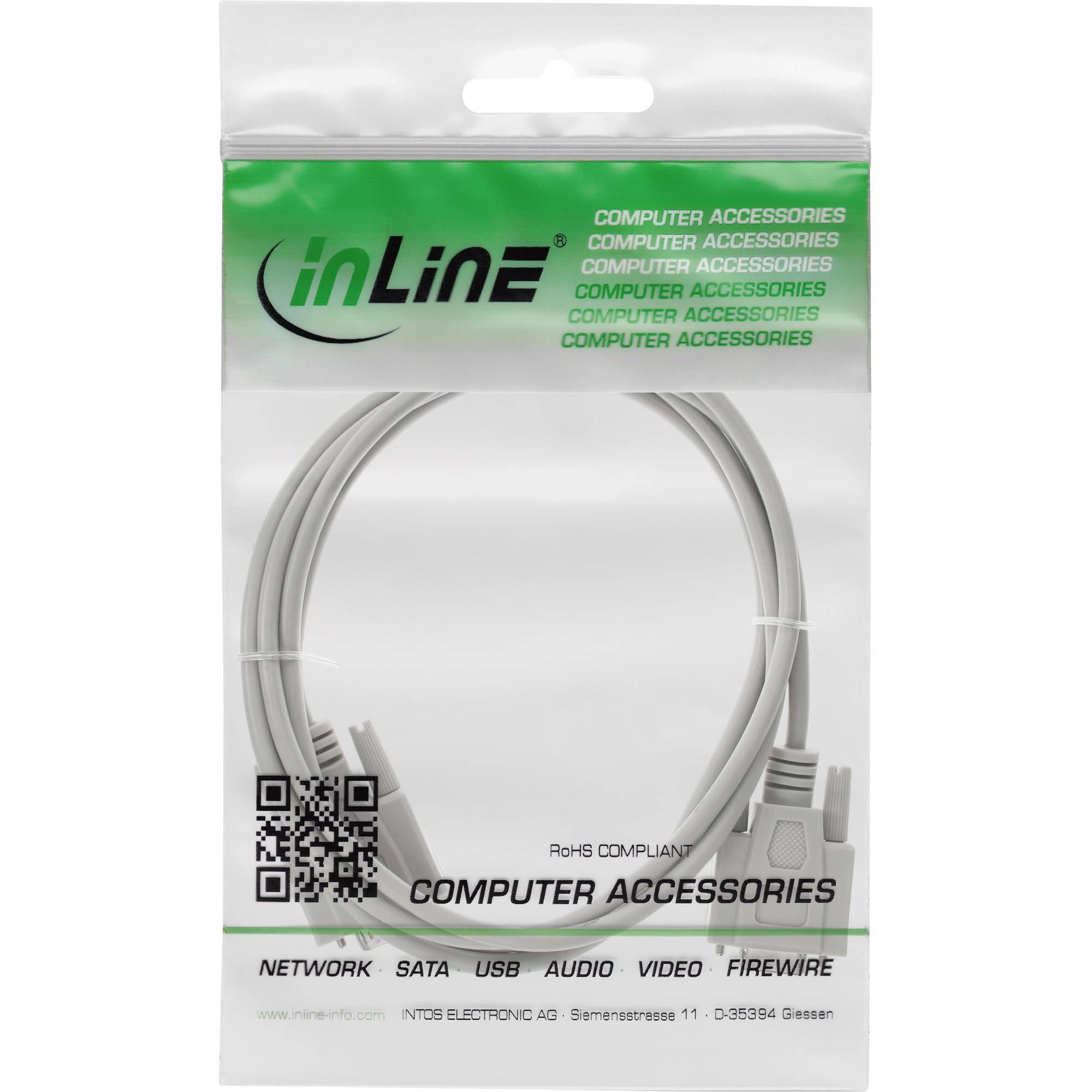

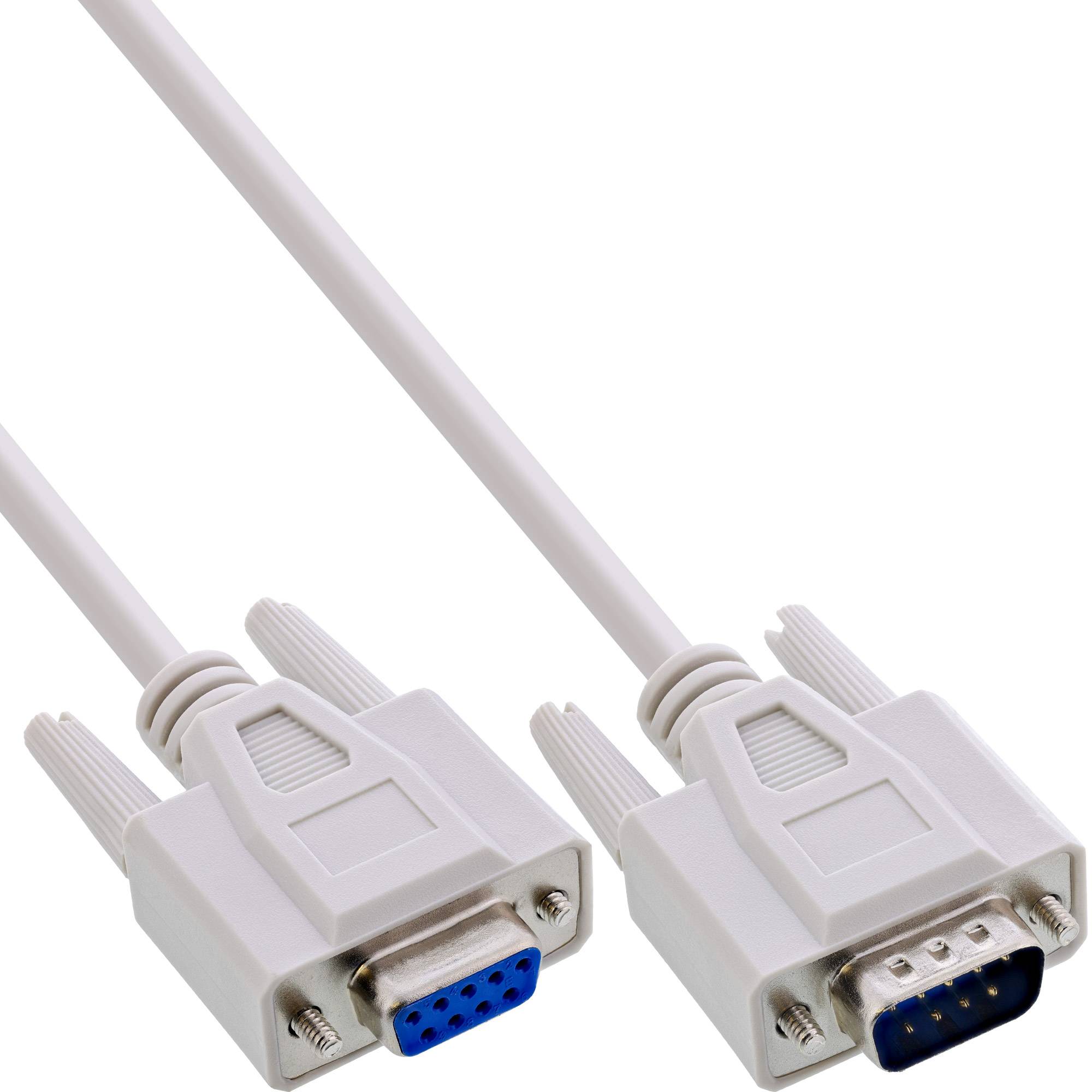

Premium seriële RS232 verlengkabel 9-pins SUB-D (m) - 9-pins SUB-D (v) / gegoten connectoren - 10 meter

Premium seriële RS232 verlengkabel 9-pins SUB-D (m) - 9-pins SUB-D (v) / gegoten connectoren

Gebruik deze 9-polige RS-232 datakabel om een apparaat met seriële poort te verbinden met een seriële poort van uw PC of notebook. Ook te gebruiken als verlengkabel.

SUB-D connectoren

SUB-D connectoren, ook wel D-Sub of D-Subminiatuur, zijn algemeen voorkomende stekkerverbindingen die met name in computers toegepast worden. De naam miniatuur was voor de tijd dat deze connectoren gangbaar waren gepast, maar tegenwoordig is het een vrij grote connector. SUB-D connectoren hebben een eigen nummeringssysteem, beginnen altijd met de 'D', gevolgd door de code van de plug met het exacte aantal pinnen. SUB-D connectoren zijn er met 9 pinnen (=E), 15 pinnen (=A), 25 pinnen (=B), 37 pinnen (=C) en 50 pinnen (=D). Hierna volgt de 'M' voor Male (mannelijk) of 'F' voor Female (vrouwelijk). DB25M is dus een mannelijke 25-pins SUB-D connector, terwijl een DA15M een SUB-D 15-pins connector is.

USB naar serieel

Indien uw systeem niet over een seriële poort beschikt kunt u een USB poort converteren naar een seriële poort. Gebruik hiervoor een USB naar seriëel converter.

RS-232 pinout (pintoewijzing)

Waar de RS-232 connector oorspronkelijk over 25 pinnen beschikte, om zo ook een secundair RS-232 communicatiekanaal te transporteren, komt u vandaag de dag in de praktijk vrijwel enkel 9-pins RS-232 connectoren tegen. De pintoewijzing bij de RS-232 standaard is als volgt:
pin 1 tot 5 (boven van links naar rechts):
1= Data Carrier Detect (DCD)
2= Received Data (RXD)
3= Transmit Data (TXD)
4= Data Terminal Ready / Data Transmit (DTR)
5= Signal Ground (GND)
pin 6 tot 9 (onder van links naar rechts):
6= Data Set Ready (DSR)
7= Request To Send (RTS)
8= Clear To Send (CTS)
9= Ring Indicator (RI)
protective ground (buitenzijde)



Specificaties Premium seriële RS232 verlengkabel 9-pins SUB-D (m) - 9-pins SUB-D (v) / gegoten connectoren
connectoren: 9-pins SUB-D (mannelijk) - 9-pins SUB-D (vrouwelijk)
type kabel: serieel (RS-232)
pinout: 1:1 geconnecteerd
toepassing: host > device
uitvoering: gegoten connectoren met schroeven
aders: Vertind koper
AWG (American Wire Gauge): 30 AWG
afgeschermde kabel
diameter kabel: niet bekend
conform: RoHS
kleur: beige / ivoor
garantie: 2 jaar
