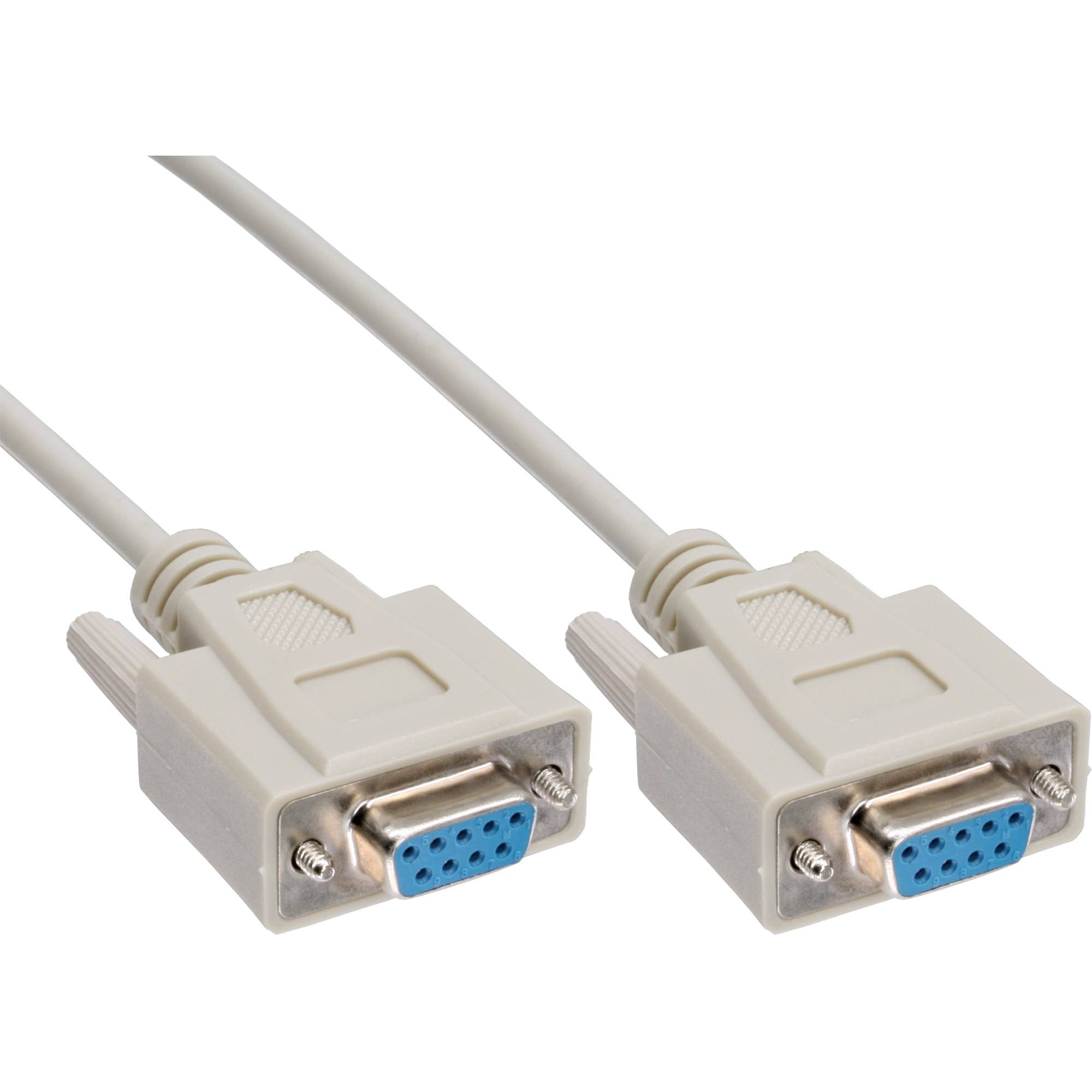

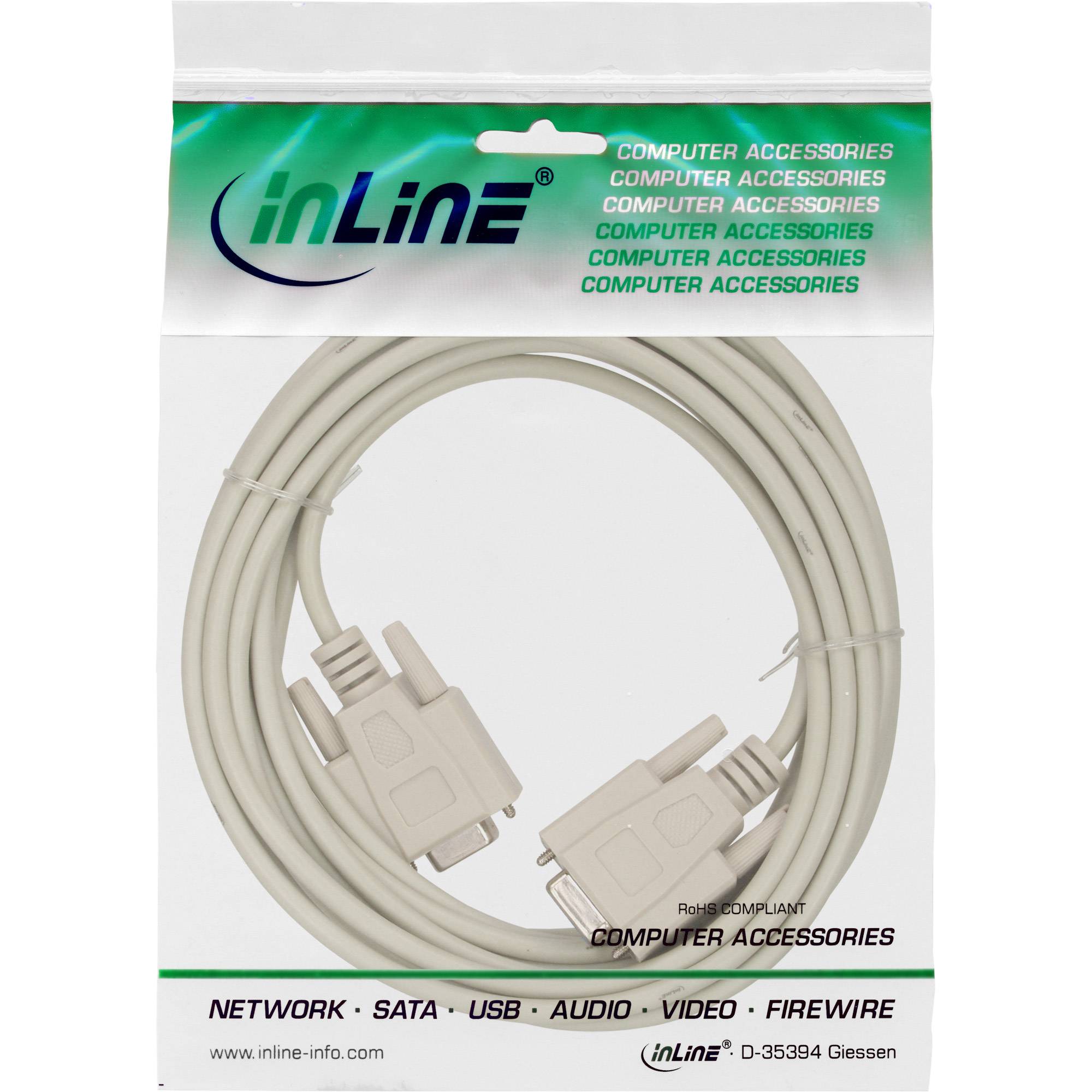

Premium seriële RS232 null modemkabel 9-pins SUB-D (v) - 9-pins SUB-D (v) / gegoten connectoren - 5 meter
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Netwerk Kabel
Specificatie
Kabel
Aansluittype
RJ45 (cross)
Kabellengte
5 m
Aansluiting A
D-sub bus 9-polig
2 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal
€ 14,84
excl. btw
& Slechts 2 Stuk(s) beschikbaar
Premium seriële RS232 null modemkabel 9-pins SUB-D (v) - 9-pins SUB-D (v) / gegoten connectoren - 5 meter
Technische specificaties
- Soortnaam
Netwerk Kabel
Kabel
- Aansluittype
RJ45 (cross)
- Aansluiting A
D-sub bus 9-polig
- Aansluiting B
Serieel 9-polig
- Kabellengte
5 m
- Kleur (specifiek)
Beige
- Kabeltoepassing
Netwerk
- Uitvoering (kabel)
Kabel
- UKCA
Ja
Omschrijving
Premium seriële RS232 null modemkabel 9-pins SUB-D (v) - 9-pins SUB-D (v) / gegoten connectoren
Gebruik deze 9-polige RS-232 datakabel om een nullmodem (cross) verbinding te maken tussen 2 hosts (computers) of 2 devices (apparaten met RS-232 poorten).
SUB-D connectoren
SUB-D connectoren, ook wel D-Sub of D-Subminiatuur, zijn algemeen voorkomende stekkerverbindingen die met name in computers toegepast worden. De naam miniatuur was voor de tijd dat deze connectoren gangbaar waren gepast, maar tegenwoordig is het een vrij grote connector. SUB-D connectoren hebben een eigen nummeringssysteem, beginnen altijd met de 'D', gevolgd door de code van de plug met het exacte aantal pinnen. SUB-D connectoren zijn er met 9 pinnen (=E), 15 pinnen (=A), 25 pinnen (=B), 37 pinnen (=C) en 50 pinnen (=D). Hierna volgt de 'M' voor Male (mannelijk) of 'F' voor Female (vrouwelijk). DB25M is dus een mannelijke 25-pins SUB-D connector, terwijl een DA15M een SUB-D 15-pins connector is.
RS-232 nullmodem kabel met gedeeltelijke handshaking
Bij een nullmodem kabel worden een aantal aders zo aangesloten dat de apparaten direct met elkaar kunnen communiceren en er niet sprake hoeft te zijn van 1 host (computer) en 1 device (apparaat). Met een nullmodem kabel kunnen bijvoorbeeld 2 computers direct met elkaar communiceren. Om dit te realiseren wordt pinnen 2 en 3 met elkaar verbonden bij beide connectoren. De kabel met gedeeltelijke handshaking ondersteunt tevens flow control. Deze kabel is daarom vooral aan te bevelen bij DTE/DCE compatibele hardware flow control op hoge snelheid.
USB naar serieel
Indien uw systeem niet over een seriële poort beschikt kunt u een USB poort converteren naar een seriële poort. Gebruik hiervoor een USB naar seriëel converter.

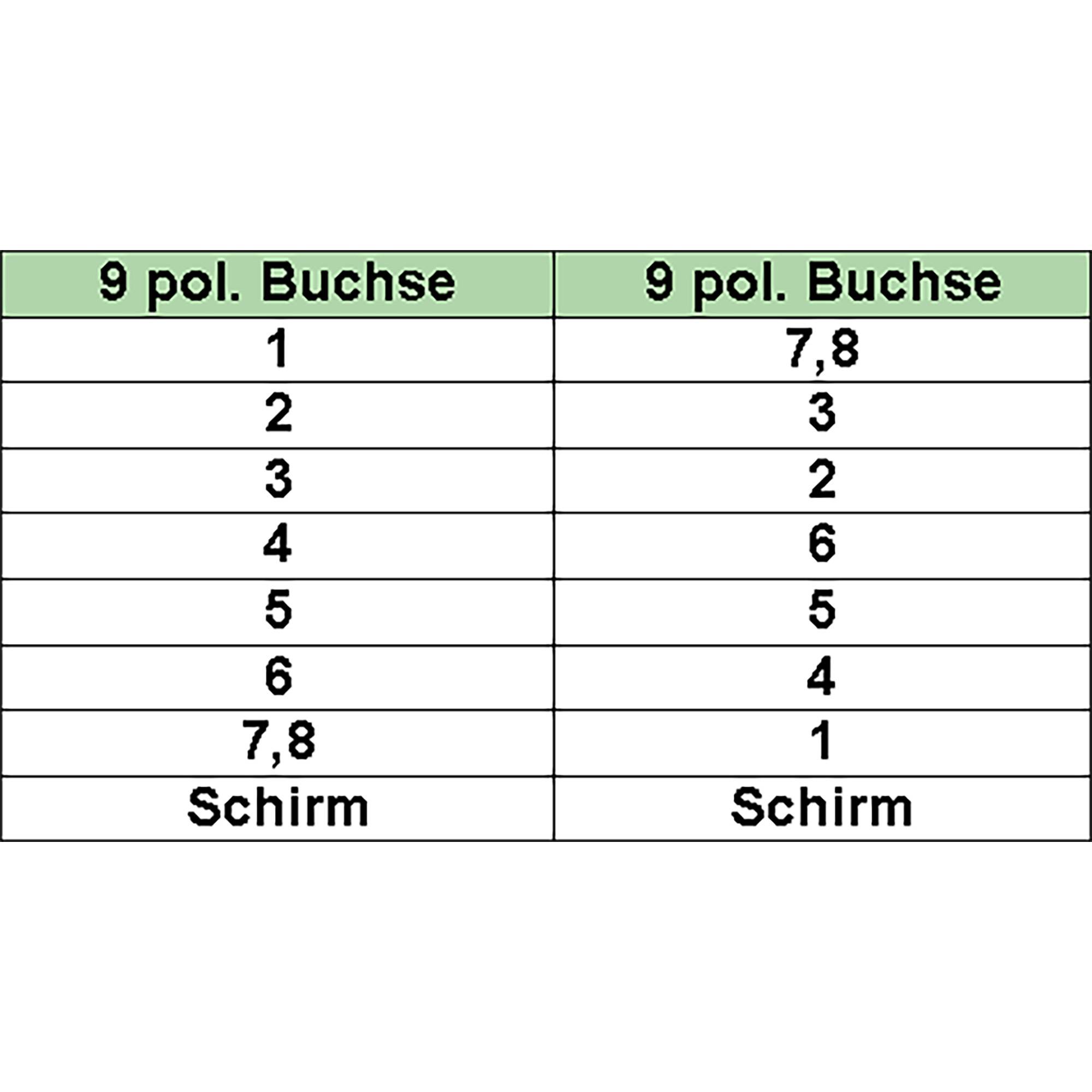

RS-232 nullmodem pinout (pin toewijzing)
De pinout (pin toewijzing) van deze null modem RS-232 kabel is als volgt:
pin 1 tot 5 (boven van links naar rechts):
1:7+8 = RTS2 > CTS2 + DCD1
2:3 = Rx > Tx
3:2 = Tx < Rx
4:6 = DTR > DSR
5:5 = Signal ground
pin 6 tot 9 (onder van links naar rechts):
6:4 = DSR < DTR
7+8:1 = RTS1 > CTS1 + DCD2
8+7:1 = RTS1 > CTS1 + DCD2
9:-
Specificaties Premium seriële RS232 null modemkabel 9-pins SUB-D (v) - 9-pins SUB-D (v) / gegoten connectoren
connectoren: 9-pins SUB-D (vrouwelijk) - 9-pins SUB-D (vrouwelijk)
type kabel: serieel (RS-232)
pinout: 1:7+8 / 2:3 / 3:2 / 4:6 / 5:5 / 6:4 / 7+8:1 / 9:-
toepassing: host < - > host / device < - > device (nullmodem / crosskabel)
nullmodem kabel met gedeeltelijke handshaking
uitvoering: gegoten connectoren met schroeven
aders: Vertind koper
AWG (American Wire Gauge): 28 AWG
diameter kabel: 5,4 mm
conform: RoHS
kleur: beige / ivoor
garantie: 2 jaar
Gebruik deze 9-polige RS-232 datakabel om een nullmodem (cross) verbinding te maken tussen 2 hosts (computers) of 2 devices (apparaten met RS-232 poorten).
