Name: PCE Instruments PCE-N27D Digitaal display Kalibratie (ISO)
Brand: PCE Instruments
SKU: 2452536
Availability: BackOrder

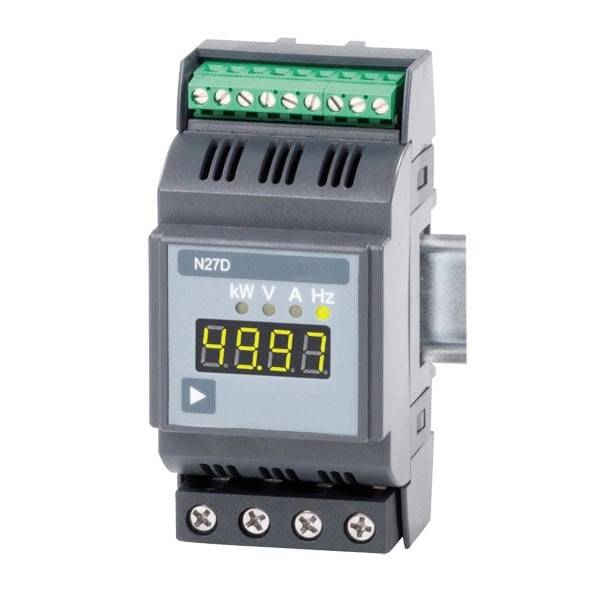

Digitaal paneelmeter met weergave van 49.97, gelabeld kW, V, A, Hz, met schroefklemmen aan boven- en onderkant.

Bedrading diagram voor PCE-N27D relais, met 230V AC voeding, terminals 1–15 en L1/L2-N aansluitingen met een 500V/63A AC lijn.

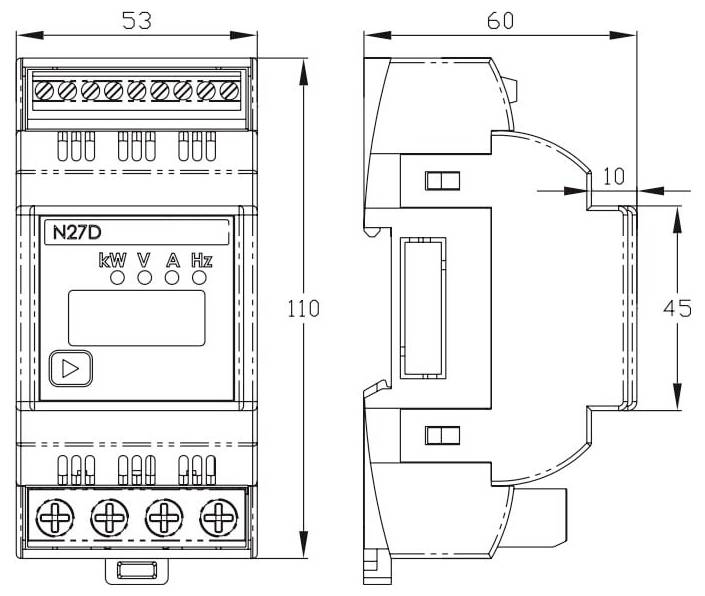

Technische tekening van een DIN-rail elektrische module gelabeld 'N27D', met voor- en zijkanten met afmetingen 53, 60, 110, 10 en 45 mm.

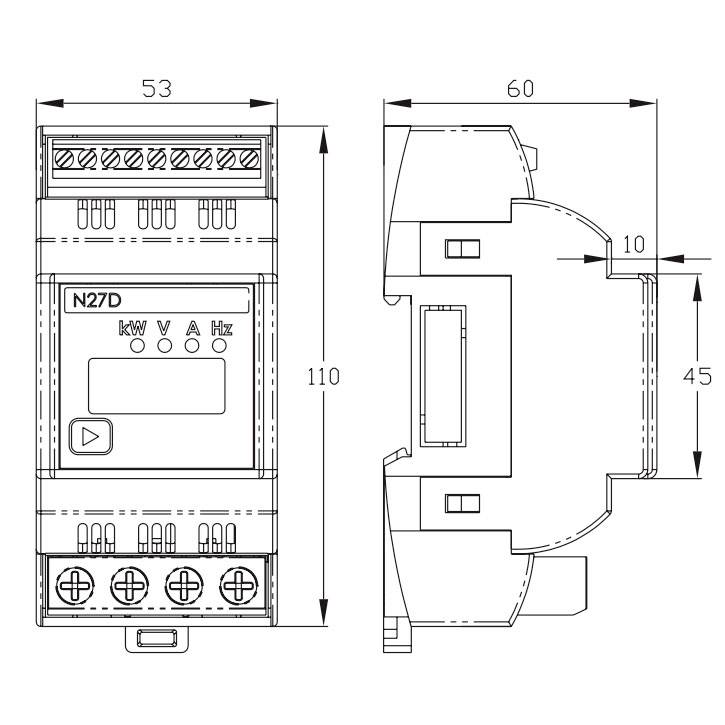

Technische tekening van een elektronisch apparaat met voor- en zijaanzicht. Afmetingen: hoogte 110 mm, breedte 53 mm, diepte 60 mm.

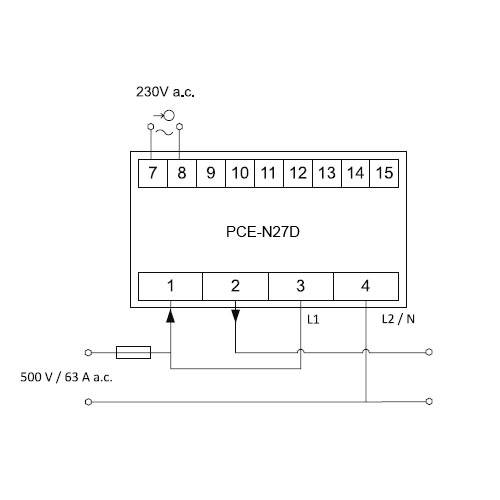

'Bedradingsschema van een elektrische meter PCE-N27D met aansluitingen L1, L2/N, 230V w.w., 500V/63A w.w.'

1/5

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar wo. 16 dec.

Verkoop en verzending door Conrad Electronic

Aantal

Stuk(s)

Totaal (€ 134,99 / Stuk)

€ 134,99

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

Vermogensweergave

Meet tot 63 A direct
Meting van u, I, f, P
DIN-rail montage
Voor het voldoen aan ISO 50001
Meetgrootte omschakelbaar
Eenvoudige bediening
LED-weergave
Eenvoudige installatie

Extra services en acties

Technische specificaties

Ingang weergave
meetbereik UN 500 V AC
nauwkeurigheid 0,01... 1,2 x UN ± 0,5% v. meetb.
Ingang weergave
Meetbereik in 63 A AC
nauwkeurigheid 0,01... 1,2 x in ± 0,5 % v. meetb.
Spanningsfrequentie
Meetbereik 2... 500 Hz
nauwkeurigheid ± 0,02% v. meetb.
Stroomfrequentie
Meetbereik 45... 500 Hz
nauwkeurigheid ± 0,02% v. meetb.
Effectief vermogen
Meetbereik -31,5... 31,5 kW
nauwkeurigheid ± 1% v. meetb.
Weergave 4-cijferige LED
-weergave cijferhoogte 8,5 mm cijferkleur geel
displaybereik -1999... 9999
afmetingen 53 x 110 x 60
displayframe 45 x 53 mm
gewicht ca. 250 g montage op 35 mm DIN-rail
omgevingsomstandigheden -10 55 °C /< 95 % RV
BESCHERMINGSKLASSE CAT III 300 V/CAT II 600 V.

Soortnaam: Digitaal display

Meetfunctie: Stroom

Type: PCE-N27D

Meetbereik (max.): 63 A

Display-technologie: LED

Afm.: (l x b x h) 53 x 110 x 60 mm

Breedte: 110 mm

Hoogte: 60 mm

: 53 mm

: ISO

: Carton

Documenten en downloads

Datablad

Datablad 2452536 PCE Instruments PCE-N27D Digitaal display Kalibratie (ISO)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2452536 PCE Instruments PCE-N27D Digitaal display Kalibratie (ISO)

Omschrijving

Vermogensweergave / vermogensweergave voor het voldoen aan ISO 50001 / meet tot 63 A direct / meting en weergave van stroom, spanning, vermogen en frequentie het vermogensdisplay meet stroom tot 63 A direct. Daardoor is het mogelijk de vermogensweergave direct op de hoofdverdeling aan te sluiten. Het vermogensdisplay meet alle relevante netparameters zoals stroom, spanning, vermogen en frequentie. De vermogensweergave is uitstekend geschikt voor meetdoeleinden om aan de ISO 50001 energiebeheernorm te voldoen.
