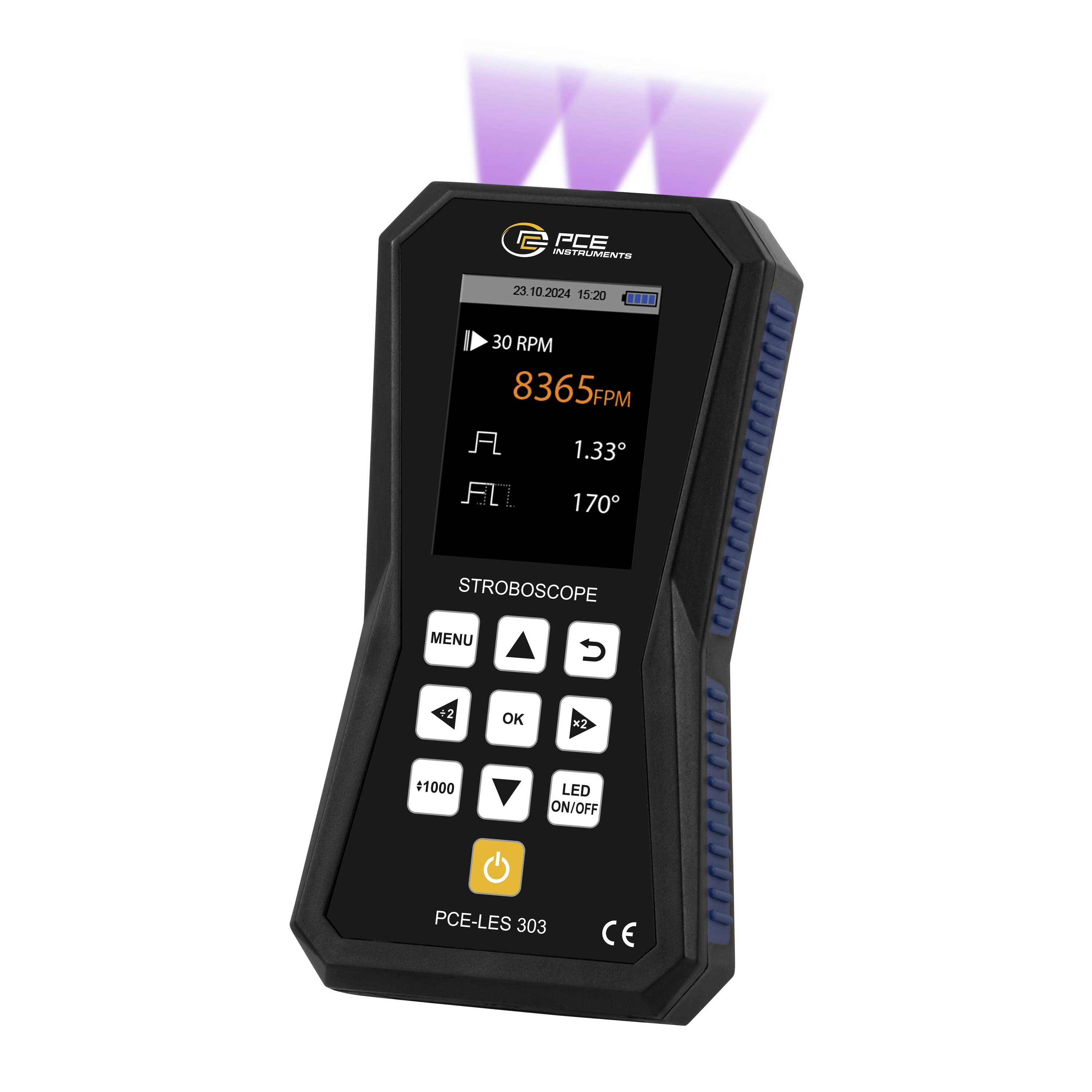

PCE Instruments PCE-LES 303UV-365 LED-stroboscoop Aantal LED's: 3 stuk(s) Blacklight (UV)
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
8 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 635,54 / Stuk)
€ 635,54
excl. btw
& Gratis verzending*
Slechts 8 Stuk(s) beschikbaar
Incl. 14 dagen retourrecht (30 dagen met)
Highlights & Details
Professional. Calibrated. Equipment. PCE-LES 303UV-365

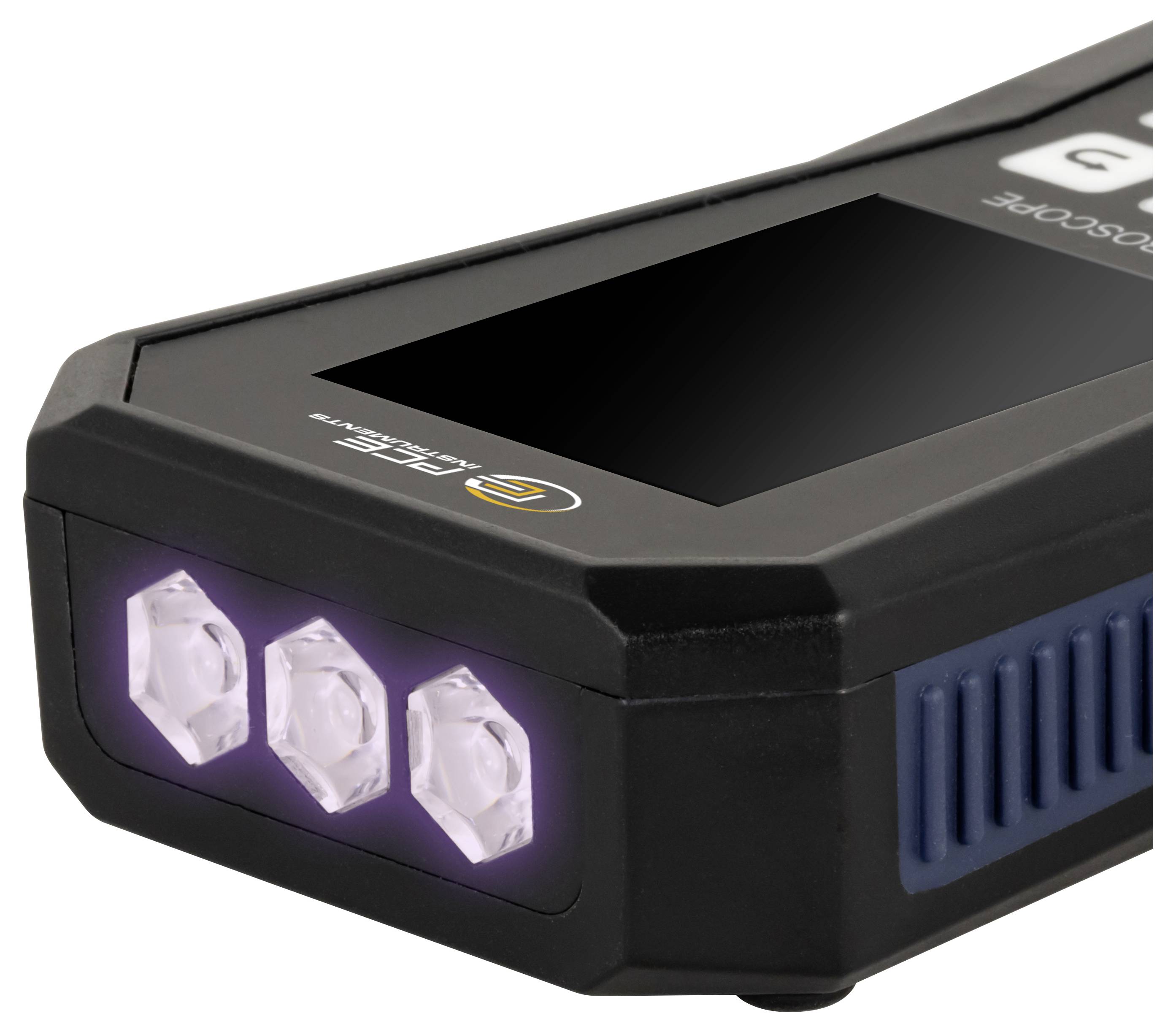

- 3 UVA high-performance-LED's
- Lichtkleur: 365 ... 370 nm
- Flitsfrequentie in FPM en Hz instelbaar
- Intensiteit: 1731 μW/cm² bij 30 cm.
- Digitale pulsbreedtemodulatie
- Faseverschuiving: 360° ... + 360°
- Snelle instelling door x2 en 2 toetsen te gebruiken
- Intuïtieve bedieningstoetsen en overzichtelijk display
- Pocket Size
- Externe trigger-ingang en -uitgang
- Routemeting
- Slow motion modus
Technische specificaties
- Frequentie
- Meetbereik 60 ... 9999,99 FPM
- Resolutie 0,01 FPM
- Nauwkeurigheid ±0,003% van de instelling of ±1 LSD
- Frequentie
- Meetbereik 10000 ... 300000 FPM
- Resolutie 0,1 FPM
- Nauwkeurigheid ±0,003% van de instelling of ±1 LSD
- Frequentie
- Meetbereik 1 ... 5000 Hz
- Resolutie 0,01 Hz
- Nauwkeurigheid ±0,003% van de instelling of ±1 LSD
- Algemene technische gegevens
- Scherm: LCD-kleurendisplay
- Displayformaat 2,8 inch
- Opslagmedium intern geheugen
- Gebruiksduur 4,5 uur
- Bedrijfsduur extra informatie bij flitsfrequentie 100 Hz, 1%, displayhelderheid 70%
- Automatische uitschakeling van ... tot 2 ... 10 min.
- Automatische uitschakeling, kan worden gedeactiveerd: ja
- Lichtsterkte 2943 μW/cm2 bij 20 cm bij 1000 Hz, 1 %1731 μW/cm2 bij 30 cm bij 1000 Hz, 1 %,1045 μW/cm2 bij 50 cm bij 1000 Hz, 1 %
- Lichtkleur UV-licht (365 ... 370 nm)
- Faseverschuiving -360 ... 360 °
- Pulsbreedte 0,01 … 1 % van pulsduur, resolutie: 0,01 %,,0,01 º … 3,60 º van 360 º, resolutie: 0,01 º,
- Trigger-ingang: Toegestane ingang: NPN-signaal, 24 V DC, sensorvoeding: 24 V / 100 mA voor externe sensoren, uitgang: Open-drain-uitgang, tot 24 V, 50 mA
- Routemeting tot 15 routes, 10 machines per route, 5 punten per machine
- Menutaal Turks, Engels (VS), Pools, Spaans, Duits, Chinees, Russisch, Frans, Italiaans, Nederlands
- Beschermingsklasse (apparaat) IP52
- Voedingsspanning: 5 V DC, 2 A
- Accu/accu 1 x 7,4 V intern, lithium-ion-accu
- Capaciteit 2200 mAh
- Bedrijfsomstandigheden -20 ... 60 °C , 35 ... 85 % RV
- Opslagcondities -20 tot 60 °C , 35 ... 85 % RV
- Afmetingen ( L x b x h ) 165 x 90 x 35 mm
- Gewicht 284 g
- Voedingsspanning
5 V/DC
- Soortnaam
LED-stroboscoop
Blacklight (UV)
- Afm.
(l x b x h) 165 x 90 x 35 mm
- Gewicht
284 g
- Aantal LED's
3 stuk(s)
- Knipperfrequentie
300000 flitsen/min
- Breedte
90 mm
- Hoogte
35 mm
165 mm
Documenten en downloads
Datablad
Datablad 3594441 PCE Instruments PCE-LES 303UV-365 LED-stroboscoop Aantal LED's: 3 stuk(s) Blacklight (UV)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3594441 PCE Instruments PCE-LES 303UV-365 LED-stroboscoop Aantal LED's: 3 stuk(s) Blacklight (UV)
Omschrijving
De bewegingsanalyse van roterende machines is met onze stroboscoop snel en eenvoudig mogelijk. De UV-stroboscoop is uitgerust met 3 UVA high-performance-LED's die samen een lichtintensiteit van 1731 μW/cm² op 30 cm afstand produceren. Met de stroboscoop kunt u de flitsfrequentie zowel in FPM als in Hz instellen. De stroboscoop is Pocket Size klein en door de accu ook netonafhankelijk.

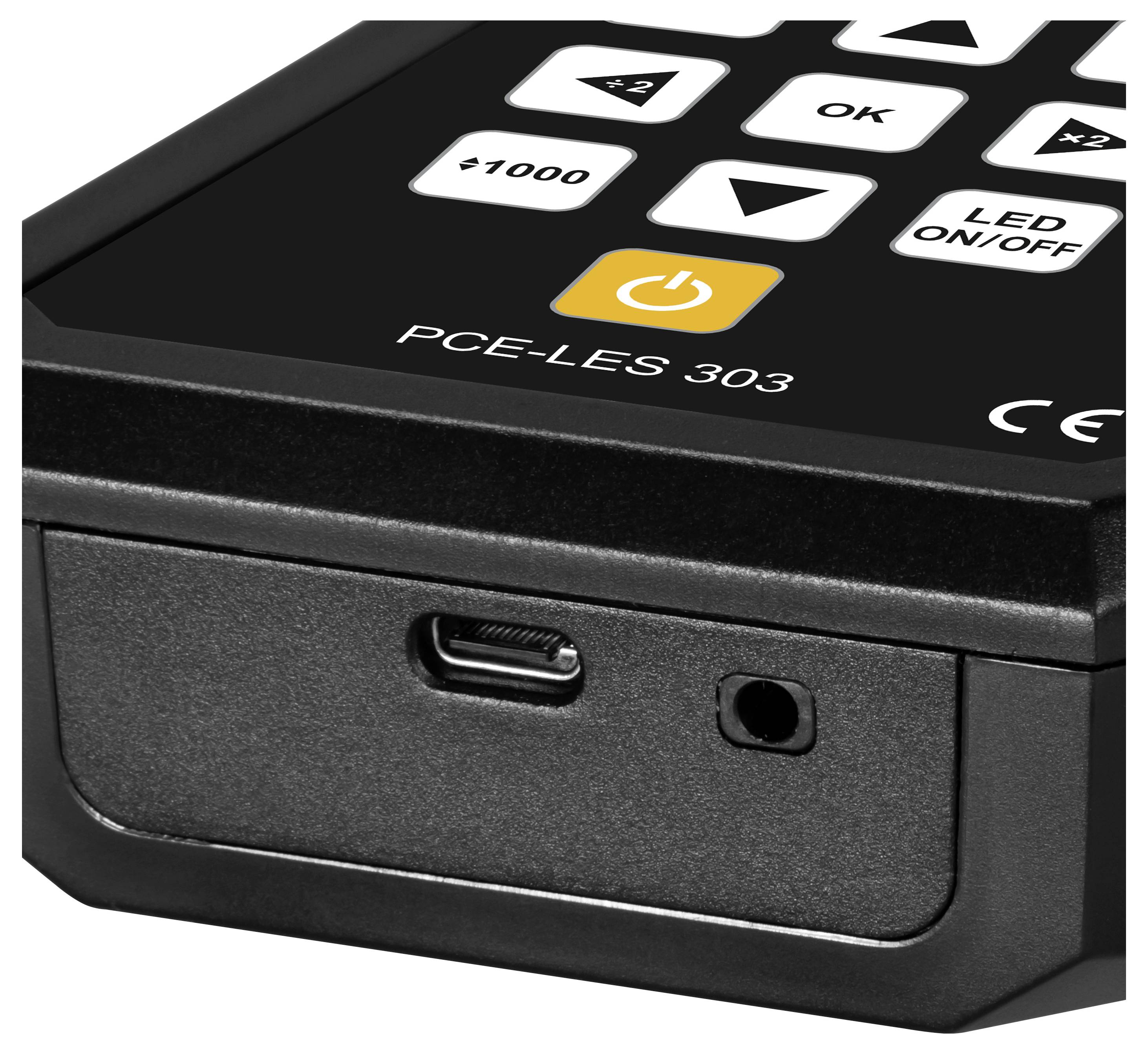

De intuïtieve bediening van de UV-stroboscoop vindt plaats via de 10 toetsen waarmee snelle aanpassingen mogelijk zijn. De faseverschuiving laat een variabele verplaatsing van het observatiepunt toe. Met de pulsbreedte kan de duur en dus ook de intensiteit van de flitsfrequentie worden ingesteld. In het instelmenu kan de helderheid van het display en ook een uitschakeling van het display na een niet-actieve tijd worden gekozen, waardoor WAS de levensduur van de batterij verlengt. De stroboscoop wordt met USB-C-laadkabel in een servicezak geleverd.
Als de ingangstrigger-modus is geactiveerd, synchroniseert het apparaat aan de hand van het geleverde ingangssignaal van de trigger de flitsfrequentie van de LED's (of met het uitgangssignaal van de trigger). Er kan een stijgende of dalende flank van het te synchroniseren signaal worden geselecteerd. Bij de uitgangstrigger-modus genereert de UV-stroboscoop een PWM-signaal met de geselecteerde frequentie, de geselecteerde impulsverhouding en de geselecteerde faseverschuiving.
Met de routemeetmodus kunt u een aantal vooraf gedefinieerde instellingen voor frequentie, impulsverhouding en faseverschuiving gebruiken en van het ene punt naar het andere navigeren zonder de waarden op elk punt handmatig in te stellen. Het apparaat maakt opslag mogelijk van maximaal 15 routes met maximaal 10 machines per route en maximaal 5 punten per machine.
UV-stroboscopen zijn onmisbare instrumenten voor de bewaking en inspectie van productieapparatuur, bijvoorbeeld in de print- en textielindustrie. Maar ook voor algemene onderhouds- en inspectietaken in alle industriële sectoren. Ze maken ook contactloze toerental- en trillingsmeting mogelijk: Als de flitsfrequentie van de stroboscoop overeenkomt met de bewegingsfrequentie, verschijnt het meetobject staand.
De teksten voor dit artikel zijn automatisch vertaald.
De intuïtieve bediening van de UV-stroboscoop vindt plaats via de 10 toetsen waarmee snelle aanpassingen mogelijk zijn. De faseverschuiving laat een variabele verplaatsing van het observatiepunt toe. Met de pulsbreedte kan de duur en dus ook de intensiteit van de flitsfrequentie worden ingesteld. In het instelmenu kan de helderheid van het display en ook een uitschakeling van het display na een niet-actieve tijd worden gekozen, waardoor WAS de levensduur van de batterij verlengt. De stroboscoop wordt met USB-C-laadkabel in een servicezak geleverd.
Als de ingangstrigger-modus is geactiveerd, synchroniseert het apparaat aan de hand van het geleverde ingangssignaal van de trigger de flitsfrequentie van de LED's (of met het uitgangssignaal van de trigger). Er kan een stijgende of dalende flank van het te synchroniseren signaal worden geselecteerd. Bij de uitgangstrigger-modus genereert de UV-stroboscoop een PWM-signaal met de geselecteerde frequentie, de geselecteerde impulsverhouding en de geselecteerde faseverschuiving.
Met de routemeetmodus kunt u een aantal vooraf gedefinieerde instellingen voor frequentie, impulsverhouding en faseverschuiving gebruiken en van het ene punt naar het andere navigeren zonder de waarden op elk punt handmatig in te stellen. Het apparaat maakt opslag mogelijk van maximaal 15 routes met maximaal 10 machines per route en maximaal 5 punten per machine.
UV-stroboscopen zijn onmisbare instrumenten voor de bewaking en inspectie van productieapparatuur, bijvoorbeeld in de print- en textielindustrie. Maar ook voor algemene onderhouds- en inspectietaken in alle industriële sectoren. Ze maken ook contactloze toerental- en trillingsmeting mogelijk: Als de flitsfrequentie van de stroboscoop overeenkomt met de bewegingsfrequentie, verschijnt het meetobject staand.
De teksten voor dit artikel zijn automatisch vertaald.

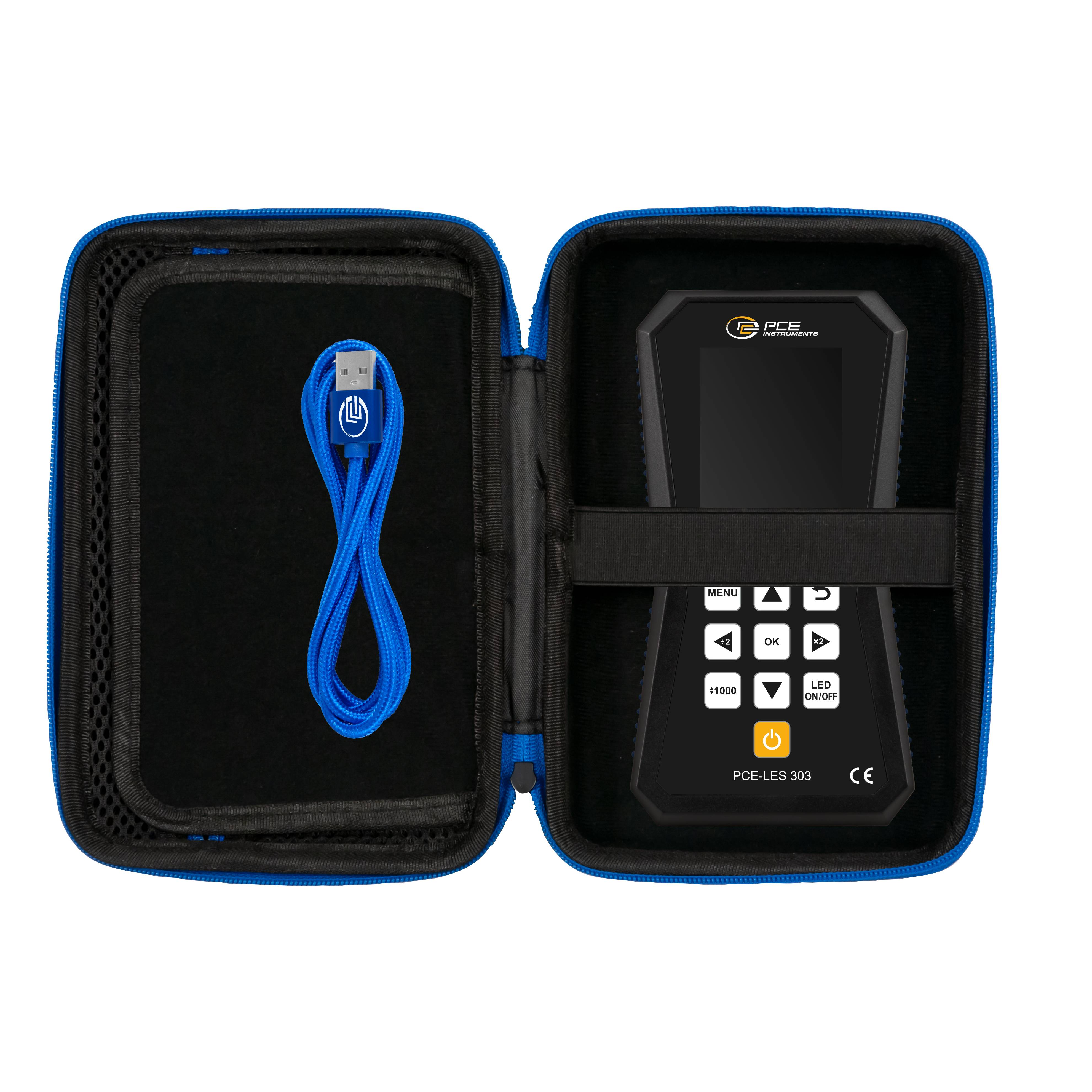

Omvang van de levering
- 1 x UV-stroboscoop PCE-LES 303UV-365
- 1x USB-C-kabel
- 1 x Quick start Guide
- 1 x servicetasje
