Name: PCE Instruments PCE-ET 5000 Aardingsmeter
Brand: PCE Instruments
SKU: 2452429
Availability: BackOrder

Draagbare elektrische tester in een harde koffer met twee gele klemknoopsensoren ernaast

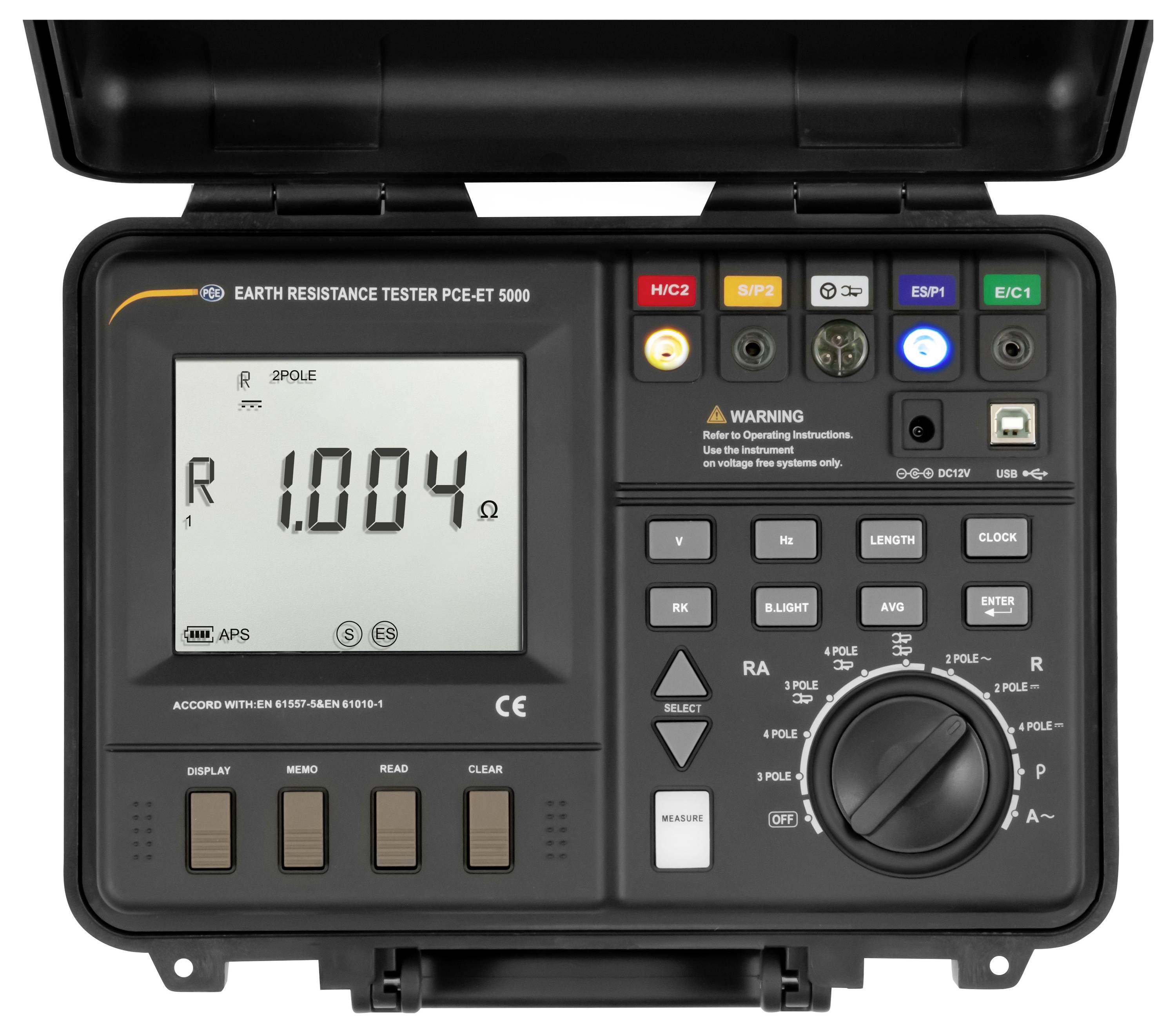

Draagbare aardeweerstands-tester met digitale weergave van 1.004 ohm, bedieningsknoppen en rotatiekiezer in een beschermende koffer.

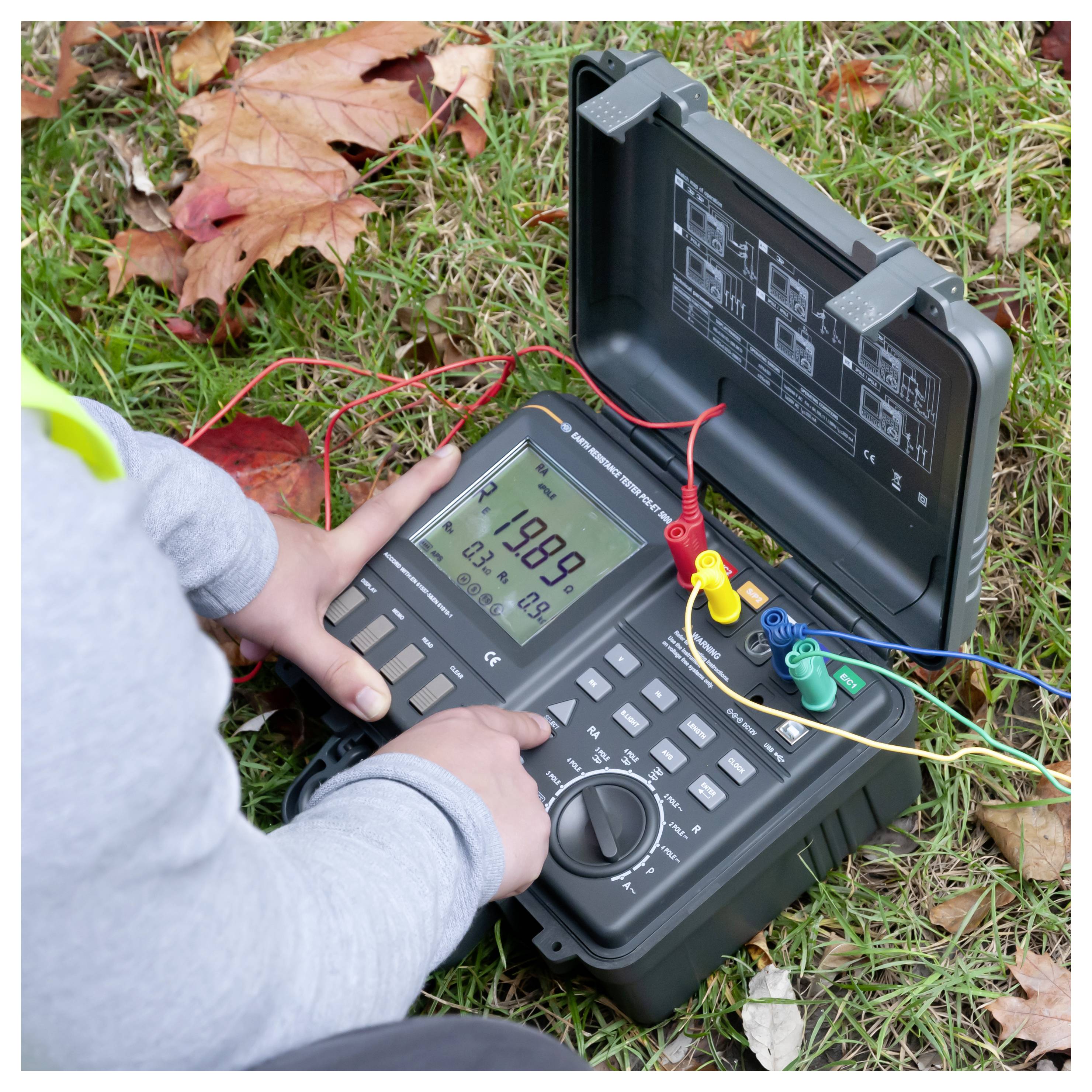

Persoon die buiten op gras een handheld elektrische testmeter gebruikt, met sondes verbonden met draden en een kastdeksel waarop aansluitschema's staan afgebeeld.

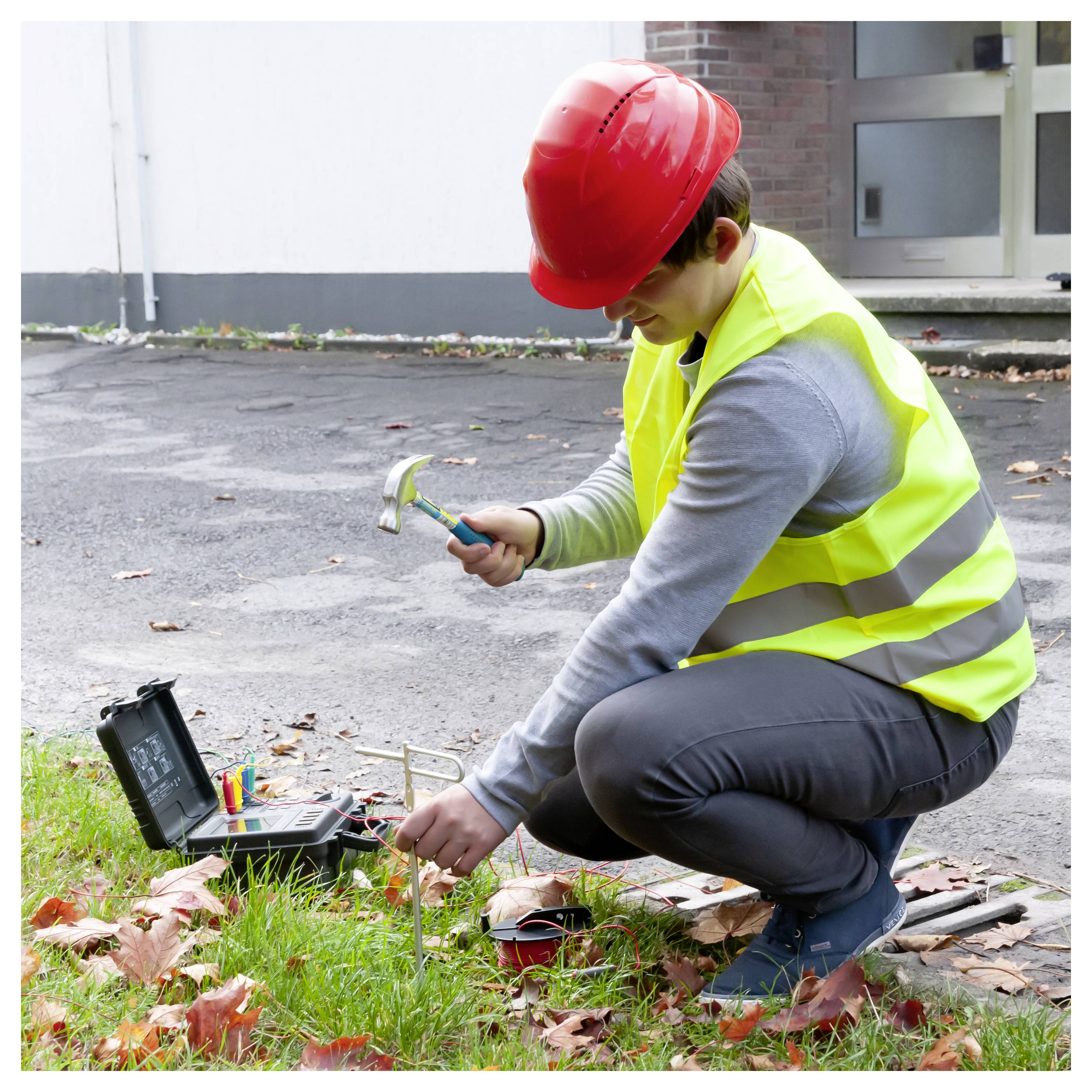

Werker in een rode veiligheidshelm en reflecterend vest knielt buiten en gebruikt gereedschap om ondergrondse bedrading te inspecteren of te repareren.

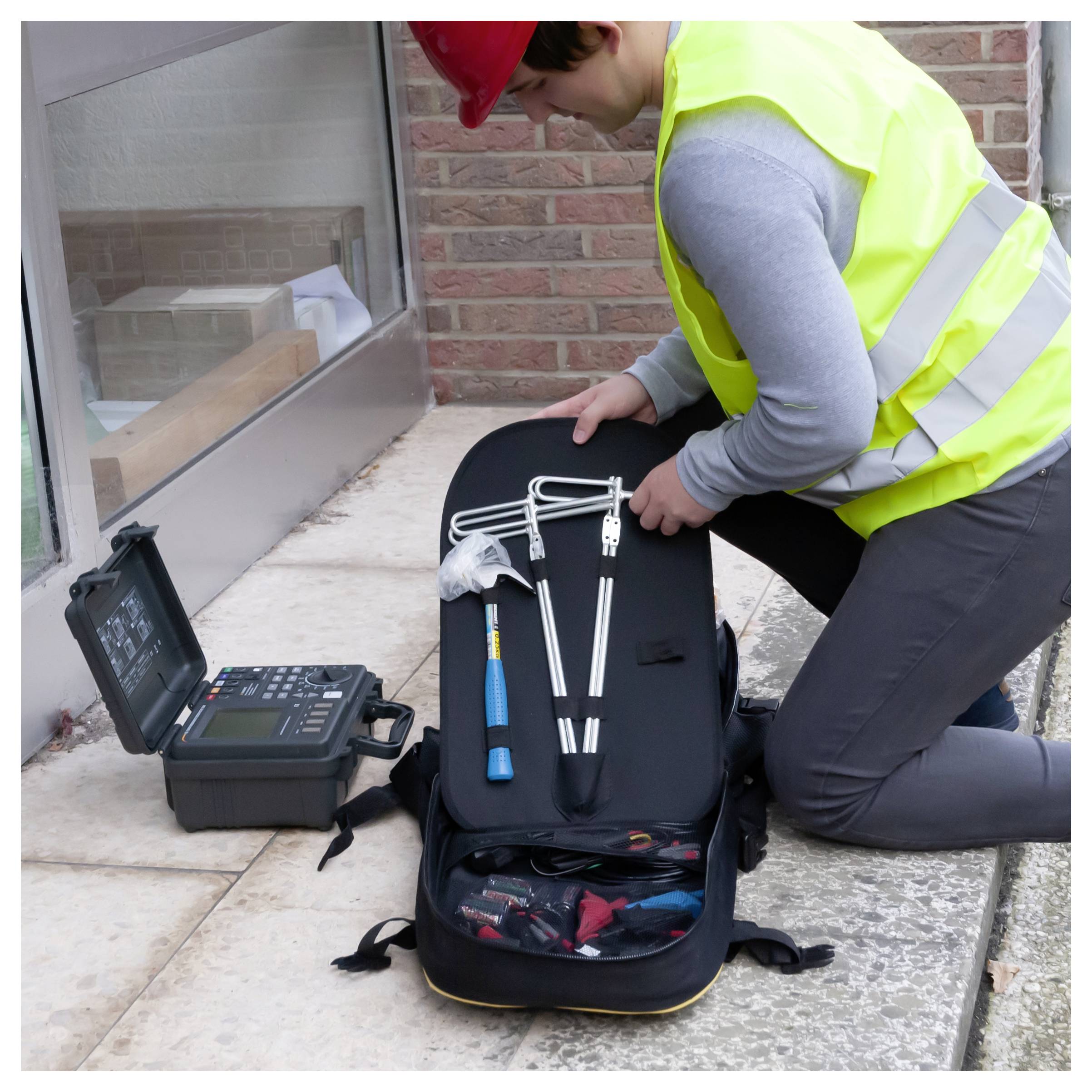

Technicus knielend met een openliggende gereedschapstas en inspectieapparatuur naast een gebouwraam, gereed om te gaan werken.

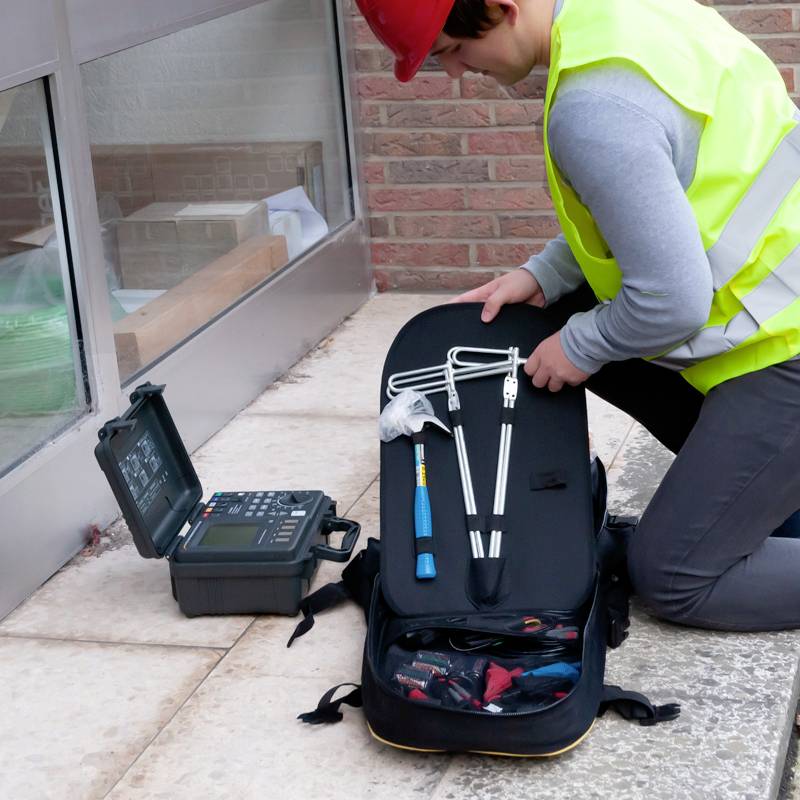

Een arbeider in een veiligheidshesje en helm bedient een meetinstrument voor een gebouw. Hij heeft gereedschappen en een open apparaat in de buurt.

Een persoon gebruikt een digitale multimeter buiten op gras met herfstbladeren. Het apparaat toont een spanning van 19,98 V.

1/7

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar wo. 16 dec.

Verkoop en verzending door Conrad Electronic

Aantal

Stuk(s)

Totaal (€ 3.905,00 / Stuk)

€ 3.905,00

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

Aardingsmeter PCE-ET 5000

Mobiel gebruik dankzij accu en batterijen
Geheugen voor latere analyse op de PC
Visuele aansluithulp voor eenvoudige bediening
Alarm bij verkeerde aansluiting van de meetkabel
Directe en indirecte weerstandsmeting
Stoorstromen, stoorspanning, stoorfrequenties

Technische specificaties

3-polige aardingsweerstand
Testspanning 20, 48 V AC
testfrequentie 94 Hz, 105 Hz, 111 Hz, 128 Hz,
AFC
kortsluitstroom 250 mA
testtijd 26 seconden
sondeweerstand RS< 100 kΩ
hulpaardingsweerstand Rh< 100 kΩ
resolutie 0,001 Ω
meetbereik Re 0,02 Ω... 300 kΩ
nauwkeurigheid ± (5% + 10 digits)
Ust< 24 V
FST 16... 400 Hz
De nauwkeurigheid wordt in een omgeving van 0... 28 °C, <80% Hrel (niet condenserend) gegarandeerd. Reactietijd <15 seconden (benodigde tijd om de aangegeven nauwkeurigheid te bereiken, na het begin van de meting bij uitgeschakelde gemiddelde functie)
4-polige aardingsweerstand
testspanning 20, 48 V AC
testfrequentie 94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC
kortsluitstroom 250 mA
testtijd 30 seconden
sondeweerstand RS< 100 kΩ
hulpaardingsweerstand Rh< 100 kΩ
resolutie 0,001 Ω
meetbereik Re 0,02 Ω... 300 kΩ
nauwkeurigheid ± (5% + 10 digits)
Ust< 24 V
FST 16... 400 Hz
De nauwkeurigheid wordt in een omgeving van 0... 28 °C, <80% Hrel (niet condenserend) gegarandeerd.
Reactietijd < 25 seconden (benodigde tijd om de aangegeven nauwkeurigheid te bereiken, na het begin van de meting bij uitgeschakelde gemiddelde functie)
3-polige aardingsweerstand met stroomtang
testspanning 20, 48 V AC
testfrequentie 94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC
kortsluitstroom 250 mA
testtijd 26 seconden
sondeweerstand RS <100 kΩ
hulpaardingsweerstand Rh <100 kΩ
resolutie 0,001 Ω
meetbereik Re 0,02 Ω... 20 kΩ
nauwkeurigheid ± (5% + 10 digits)
Ust< 24 V
FST 16... 400 Hz
De nauwkeurigheid wordt in een omgeving van 0... 28 °C, <80% Hrel (niet condenserend) gegarandeerd. Reactietijd <25 seconden (benodigde tijd om de aangegeven nauwkeurigheid te bereiken, na het begin van de meting bij uitgeschakelde gemiddelde functie)
Als de stroom op de stroomtang te laag is, kan de meting worden afgebroken. 4-polige aardingsweerstand met stroomtang testspanning 20, 48 V AC testfrequentie 94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC
kortsluitstroom 250 mA
testtijd 26 seconden
sondeweerstand RS <100 kΩ
hulpaardingsweerstand Rh <100 kΩ
resolutie 0,001 Ω
meetbereik Re 0,02 Ω... 20 kΩ
nauwkeurigheid ± (5% + 10 digits) Ust< 24 V FST 16... 400 Hz
De nauwkeurigheid wordt in een omgeving van 0... 28 °C, <80% Hrel (niet condenserend) gegarandeerd. Reactietijd <25 seconden (benodigde tijd om de aangegeven nauwkeurigheid te bereiken, na het begin van de meting bij uitgeschakelde gemiddelde functie)
Als de stroom op de stroomtang te laag is, kan de meting worden afgebroken. Aardingsweerstand alleen met stroomtangen
testspanning 48 V AC
testfrequentie 94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC kortsluitstroom 250 mA testtijd 26 seconden meetbereik Re 0,02 Ω... 150 Ω
resolutie 0,001 Ω
nauwkeurigheid ± (5% + 10 digits) Ust< 24 V FST 16... 400 Hz
De nauwkeurigheid wordt in een omgeving van 0... 28 °C, <80% Hrel (niet condenserend) gegarandeerd. Reactietijd <25 seconden (benodigde tijd om de aangegeven nauwkeurigheid te bereiken, na het begin van de meting bij uitgeschakelde gemiddelde functie)
Als de stroom op de stroomtang te laag is, kan de meting worden afgebroken. Vloerweerstand (afstandsweerstand) testspanning 20, 48 V AC testfrequentie 94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC kortsluitstroom 250 mA testtijd 26 seconden resolutie 0,001 Ω * m meetbereik Re 0,02 Ω... 1000 kΩ * m
nauwkeurigheid ± (5% + 10 digits) 2-polige weerstandsmeting (AC)
Testspanning 20 V AC
testfrequentie 94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC kortsluitstroom 250 mA
testtijd 26 seconden
meetbereik Re 0,02 Ω... 300 kΩ
resolutie 0,001 Ω
nauwkeurigheid ± (5% + 10 digits) Ust< 24 V FST 16... 400 Hz 2-polige weerstandsmeting (DC) testspanning 20 V DC
kortsluitstroom 250 mA testtijd 26 seconden meetbereik Re 0,02... 3 kΩ
resolutie 0,001 Ω
nauwkeurigheid ± (5% + 10 digits) Ust< 3 V FST 16... 400 Hz
4-polige weerstandsmeting (DC)
testspanning 20 V DC
kortsluitstroom 250 mA
testtijd 26 seconden
meetbereik Re 0,02 Ω... 3 kΩ
resolutie 0,001 Ω
nauwkeurigheid ± (5% + 10 digits) Ust< 3 V FST 16... 400 Hz
Leidingcompensatie
testspanning 20, 48 V AC
testfrequentie 94 Hz, 105 Hz 111 Hz, 128 Hz, AFC kortsluitstroom 250 mA
testtijd 26 seconden
resolutie 0,001 Ω
meetbereik Re 0,02 Ω... 30 Ω
nauwkeurigheid ± (3% + 10 digits) Ust< 24 V FST 16... 400 Hz
Stoorspanning
Meetbereik ±50 V DC 1... 50 V AC
-resolutie 0,1 V
nauwkeurigheid ± (5% + 5 digits) Storingsstroom meetbereik 20 mA... 2 A
resolutie 1 mA
nauwkeurigheid ± (5% + 5 digits)
Storingsfrequentie
Meetbereik 16... 400 Hz
resolutie 1 Hz
nauwkeurigheid ± (1% + 10 digits)
Meer specificaties datageheugen 100
meetwaarden bedrijfscondities 0... 40 °C,< 80 % RV (Niet condenserend)
omgevingscondities voor de accu opladen 10... 40 °C,< 80 % RV (Niet condenserend) opslagcondities -10... 50 °C,< 90 % RV (Niet condenserend) opslagcondities voor de accu -20... 30 °C,< 80 % RV (Niet-condenserend) lagerhoogte< 12.000 m
werkhoogte <2.000 m
klemdiameter 51 mm
display LCD met achtergrondverlichting, 9999 digits weergave meetbereik overschreden > LIMIET weergave meetbereik onderschreden - meetfrequentie aardingsweerstand / lekstroom 1 Hz (is de gemiddelde waardefunctie geactiveerd: Een waarde om de vier seconden)
meetfrequentie spanningsmeting 2 Hz meetfrequentie stoorspanning 4 Hz meetfrequentie storingsfrequentie 1 Hz meetfrequentie storingsstroom 1 Hz interfaces meetaansluiting: E, ES, S, H, tangaansluiting USB-B, Oplaadaansluiting accu's 6 x 1,5 V D LR14 batterijen voedingsspanning accu 1 x 7,2 V nikkel-metaalhydride-accupack voeding netvoeding primair: 100... 240 V, 50... 60 Hz secundair: 12 V, 3 A max. stroomverbruik met netvoeding 15 VA max. stroomverbruik met batterij of accu 6 VA gebruiksduur bij accuvoeding ca. 5 uur gebruiksduur in de accu ca. 9 uur (zonder achtergrondverlichting) maximale ingangsspanning maximale ingangsspanning ten opzichte van aarde 300 V rms (CAT III) isolatiedikte 6880 V AC: 15 seconden overspanningsbeveiliging 250 V AC tussen de aansluitingen afmetingen 260 x 125 x 280 mm gewicht ca. 2,5 kg normen veiligheid: EN61010-1:2001, EN61010-031:2002 verontreinigingsgraad 2, CAT III 300 V, EMC: EN61000-3-2:2000, IEC61326-1:1997 A

Soortnaam: Aardingsmeter

Interfaces: USB

: Fabrieksstandaard (zonder certificaat)

Afm.: (l x b x h) 260 x 125 x 280 mm

Gewicht: 2.5 kg

Weergave: LCD

Gewicht toevoeging: ±

Inhoud: 1 stuk(s)

Meetcategorie: CAT III

Meetmethode: Grondspies

Breedte: 125 mm

Hoogte: 280 mm

: 260 mm

Type: PCE-ET 5000

Documenten en downloads

Datablad

Datablad 2452429 PCE Instruments PCE-ET 5000 Aardingsmeter

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2452429 PCE Instruments PCE-ET 5000 Aardingsmeter

Omschrijving

Aardingsmeter met geheugen / mobiel gebruik dankzij accu mogelijk / weerstandsmeting / beveiligingsleidingcontrole / visuele aansluithulp / bliksemafleider controle / achtergrondverlichting controle van storende spanningen, frequenties en stromen van de aardingsmeter is een veelzijdig inzetbaar weerstandsmeetapparaat. Met deze aardingsmeter kunnen verschillende weerstandsmetingen worden uitgevoerd. Zo is met de aardingsmeter de mogelijkheid geboden om een normale weerstandsmeting van 2- of 4-polige toepassing uit te voeren. Ook is het mogelijk om met de aardingsmeter de weerstand van de aarding te bepalen. Voor het meten van de aardingsweerstand worden de bijbehorende aardpennen bij de aardingsmeter meegeleverd. Deze aardpennen kunnen via de meegeleverde aparte 20 meter kabel kinderlijk eenvoudig met het aardingsmes worden verbonden. Een andere belangrijke meetfunctie is het meten van de weerstand aan bijvoorbeeld bliksemafleiders. Deze meting dient voor de controle van de bliksemafleiders op bijvoorbeeld scholen of universiteiten en is van essentieel belang om een mogelijke blikseminslag in de grond af te leiden. Met deze aardingsmeter kan zo worden vastgesteld of de bliksemafleider correct met de aarding is verbonden en of deze de juiste weerstandswaarde heeft om een flits in de grond af te leiden. Om een correcte meting te garanderen, heeft de aardingsmeter een meetaansluitherkenning. Nadat de gebruiker de aardingsmeter op de gewenste meetfunctie heeft ingesteld, gaan de te gebruiken aansluitingen branden. Als een verkeerde aansluiting door de gebruiker is gekozen, geeft de aardingsmeter de gebruiker zowel akoestisch als visueel aan. Tegelijkertijd wordt de meting door de aardingsmeter geweigerd, tot de meetopbouw juist is aangesloten. Hierdoor worden foutieve metingen door de intelligente aardingsmeter enorm beperkt. Ook beschikt de aardingsmeter over een geheugen. Hiermee kunnen na een meting de meetgegevens van de aardingsmeter naar een PC worden overgedragen en geanalyseerd.

De teksten voor dit artikel zijn automatisch vertaald.
