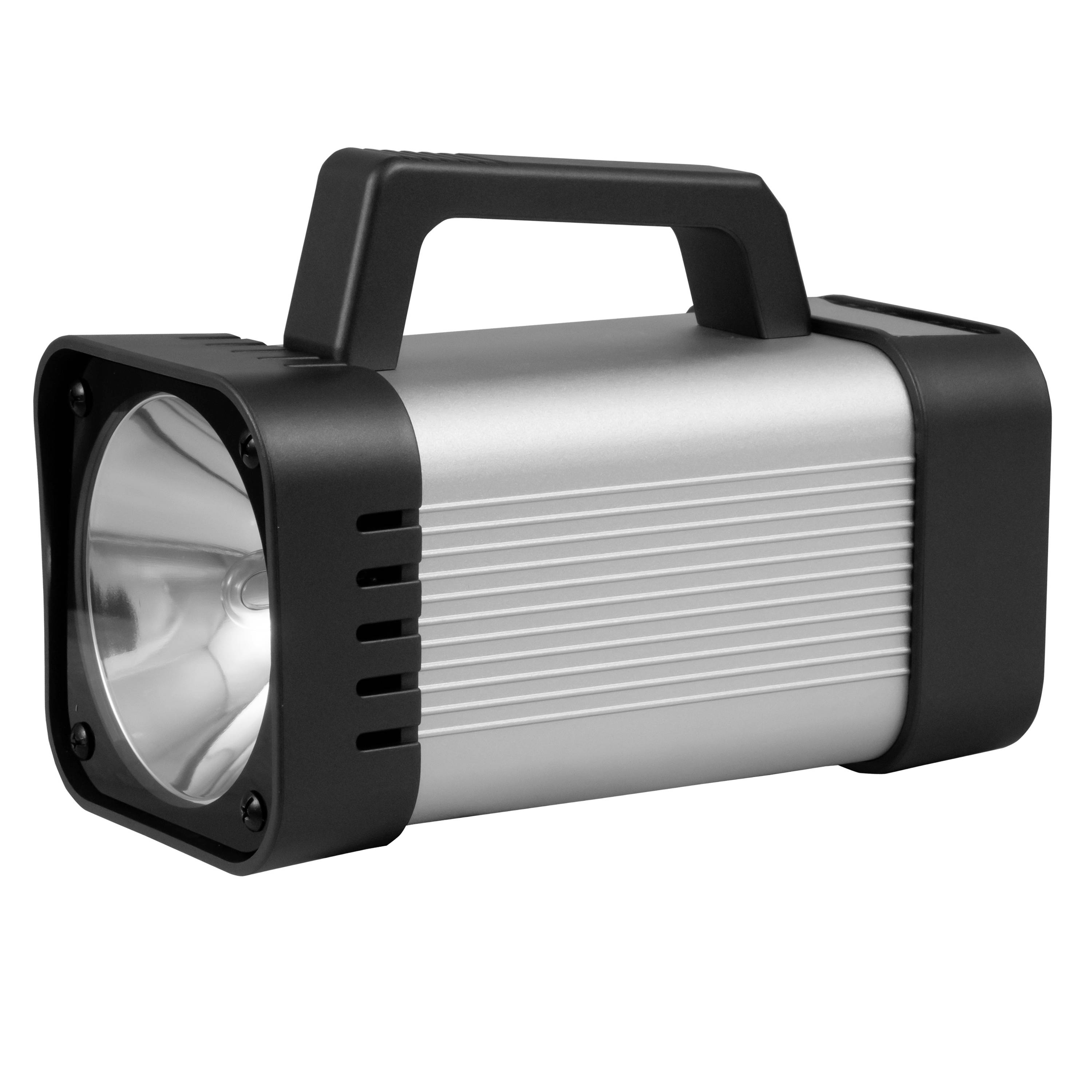

PCE Instruments PCE-DSX 20 LED-stroboscoop Wit

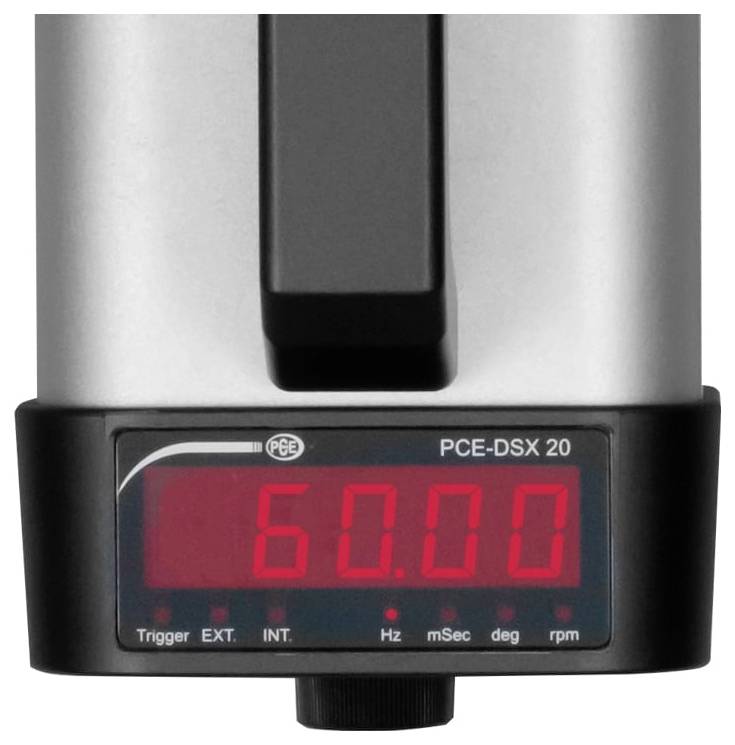

De digitale stroboscoop wordt meestal gebruikt voor toerental- of trillingsmeting of ook voor bewegingsobservatie. Deze digitale stroboscoop heeft een klein model en heeft een laag gewicht. Zo kan de digitale stroboscoop zelfs bij metingen op moeilijk toegankelijke plaatsen gemakkelijk worden gebruikt. Het apparaat is het optimale gereedschap voor de vakman. De flitsfrequentie wordt via een draaiknop op de digitale stroboscoop ingesteld en op een digitaal display weergegeven. Continu gebruik is met de digitale stroboscoop probleemloos mogelijk.

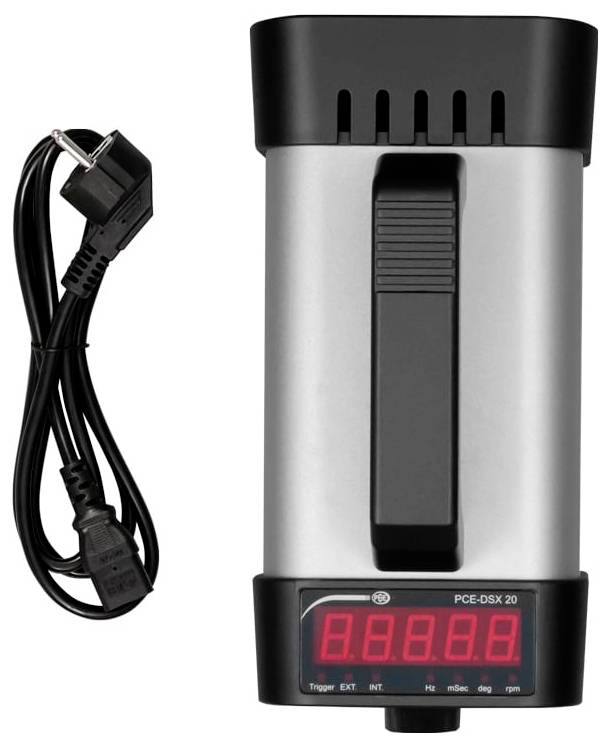

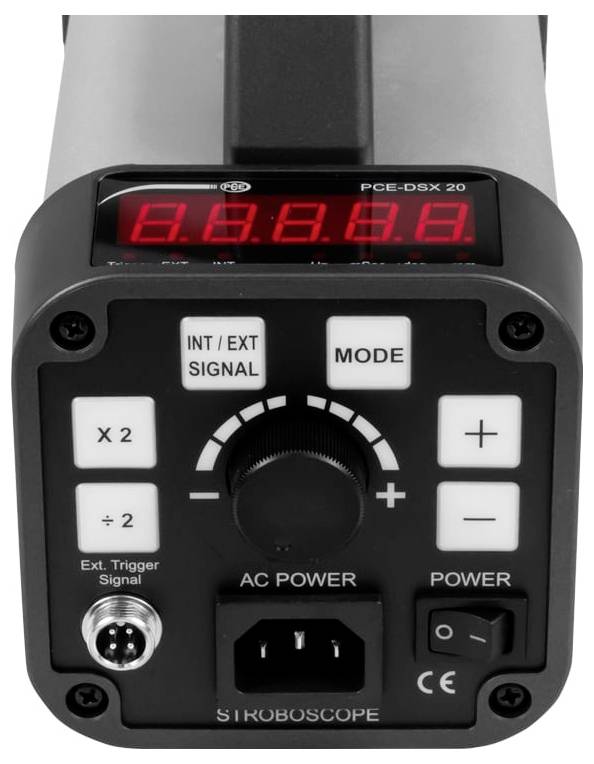

Het apparaat beschikt bovendien over een triggeringang, waardoor een externe triggering resp. synchronisatie mogelijk wordt. De voedingsspanning is via het netsnoer gegarandeerd. Via het toetsenbord kan het halve of dubbele toerental worden geselecteerd.
Toepassingsgebieden
Deze digitale stroboscoop is het ideale gereedschap voor servicetechnici en onderhoudspersoneel van industriële installaties en machines. Controleer het toerental, de gelijkloop of maak fouten zichtbaar die u met het blote oog helemaal niet herkent - breng processen optisch tot stilstand.
De stroboscoop heeft zich al jaren in vele industriële processen, maar ook in onderzoek en ontwikkeling bewezen:
Op vulinstallaties en etiketteermachines van brouwerijen en mineraalwaterproducenten

Op papier- en drukmachines: De digitale stroboscoop dient hier voor het herkennen van de pas bij snelheden boven 60 m/min. Men bekijkt de baan voor de opwikkeling met de digitale stroboscoop. Met de digitale stroboscoop kunt u zeer goed de kleinste procesfouten, zoals bijv. pulsaties, optisch zichtbaar maken. De volgende afbeelding is gemaakt op de langszeef van een papiermachine. Alle strips en zuigers onder de, langs deze lijsten lopende, Siebes werken probleemloos, behalve op één. Dit was natuurlijk niet zichtbaar. Met de digitale stroboscoop kon de foutbron van zeer fijne markeringen op het afgewerkte papier worden herkend.

Op weefmachines in textielfabrieken

In de auto-industrie

Bij snel draaiende machines en motoren: De digitale stroboscoop wordt aanzienlijk gebruikt voor het bepalen van het toerental, zoals op de afbeelding hiernaast te zien is. Vaak dient dit voor de controle of her-afstelling van het toerental van grote snellopers met de gegevens uit het procesgeleidingssysteem of de op een digitale display aangegeven toerentalwaarde, die meestal elektrisch van de aandrijving komt. Bovendien wordt de asschacht op rondloop gecontroleerd. Zo is de digitale stroboscoop het optimale gereedschap voor de inspectie van motoren, assen, drijfriemen, cilinders... Precies van alles wat draait was in gebruik.

Op ventilatiesystemen in de klimaatindustrie

Op bandwalserinstallaties in de ijzer- en staalindustrie

Overal waar draaiende onderdelen in gebruik zijn of in productieprocessen met hoge aantallen, is de digitale stroboscoop het optimale hulpmiddel.

Aanwijzing voor de voorkoming van ongevallen bij gebruik van de digitale stroboscoop:
Alle objecten die met de digitale stroboscoop optisch tot stilstand worden gebracht, bewegen met hoge snelheid. Bewaar daarom altijd een veiligheidsafstand en raak het testobject niet aan.

Algemene aanwijzingen voor het gebruik van digitale stroboscoop
De hiernaast getoonde foto's tonen aan hoe u de digitale stroboscoop correct gebruikt om correcte waarden of een optimaal stilstaand beeld te produceren of welke oorzaak achter bijv. een dubbel (in plaats van 110/ min is het 220/ min) toerental zit. De juiste werkwijze geldt natuurlijk in het algemeen, ook als hier alleen het voorbeeld van een aandrijving en een aandrijfas worden behandeld.” Bij de beoordeling van slechts één riemaandrijving is een optische stilstand gemakkelijk te bereiken (hier is altijd een opvallende plaats te vinden waarop u de digitale stroboscoop kunt instellen). Bij het bekijken van meerdere V-riemen met de digitale stroboscoop moet u, indien mogelijk, bijv. bij reparatie- of onderhoudsstilstand van de machine, een referentielijn met krijt loodrecht op de looprichting over alle riemen markeren.

Voorbeeld van de meting op een as:
Bij een goed resp. optimaal gecentreerd as met loopwiel meet u bij een optische stilstand altijd het werkelijke toerental. Als het loopwiel echter een axiale slag of een onbalans heeft, dan kunt u met de digitale stroboscoop bijv. het dubbele toerental meten. Dit feit leidt tijdens het gebruik ter plaatse vaak tot foutieve beoordelingen.
