PCE Instruments PCE-DSX 20-ICA Stroboscoop

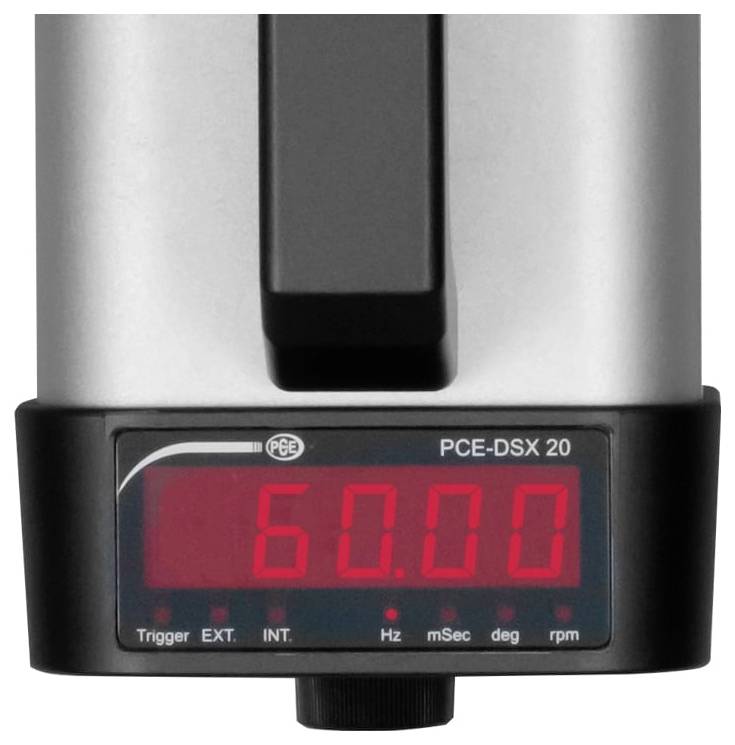

De digitale stroboscoop wordt meestal gebruikt voor het toerental- of trillingsmeten of ook voor bewegingswaarnemingen. Deze digitale stroboscoop heeft een klein model en heeft een laag gewicht. Zo kan de digitale stroboscoop ook bij metingen op moeilijk toegankelijke plaatsen gemakkelijk worden gebruikt. Het apparaat is het optimale gereedschap voor de beoefenaar. De flitsfrequentie wordt met een draaiknop op de digitale stroboscoop ingesteld en op een digitaal display weergegeven. Continubedrijf is met de digitale stroboscoop probleemloos mogelijk.

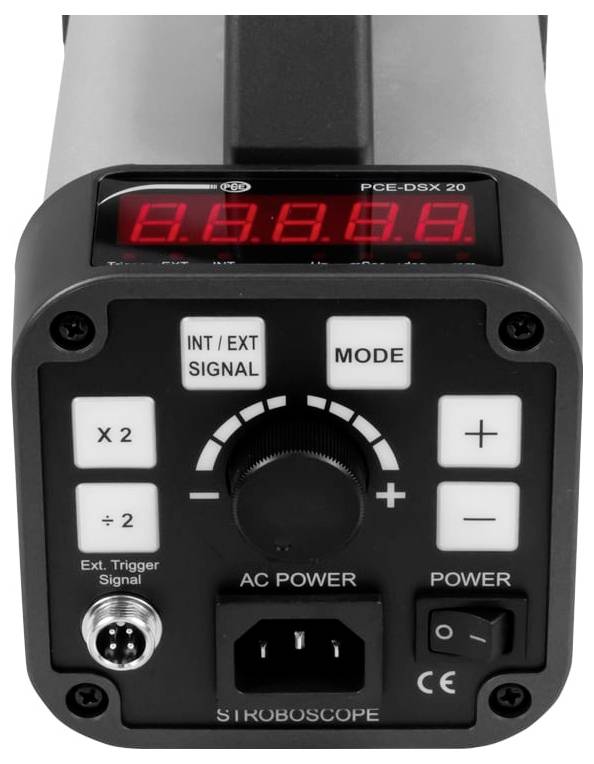

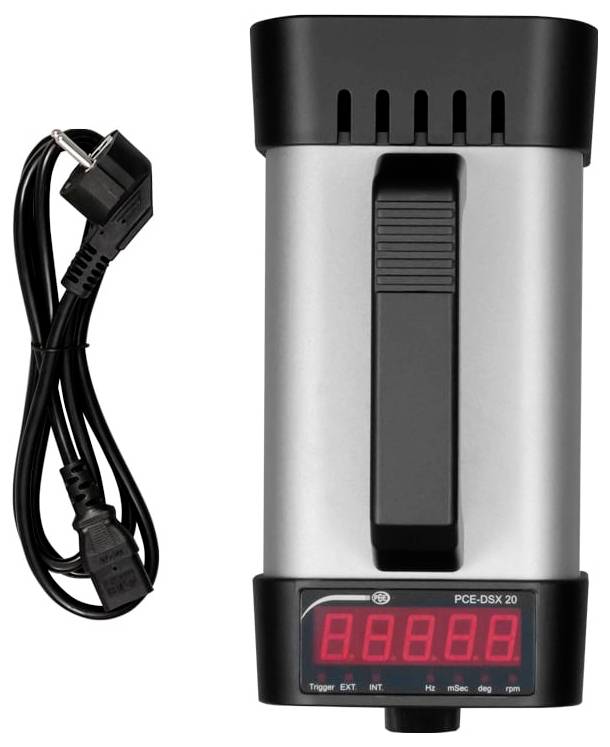

Het apparaat beschikt bovendien over een triggeringang, waardoor externe triggering of synchronisatie mogelijk is. De voedingsspanning is via het netsnoer gegarandeerd. Via het toetsenbord kan het halve of dubbele toerental worden geselecteerd.

Toepassingsgebieden
Deze digitale stroboscoop is het ideale gereedschap voor servicetechnici en onderhoudspersoneel van industriële installaties en machines. Controleer het toerental, de meelopend of maak fouten die u met het blote oog niet herkent - breng processen optisch tot stilstand.

De stroboscoop heeft zich al jaren bewezen in tal van industriële processen, maar ook in onderzoek en ontwikkeling:

- Op bottelinstallaties en etiketteermachines van brouwerijen en producenten van mineraalwater

- Op papier- en drukmachines: De digitale stroboscoop dient hier voor het herkennen van de passer bij snelheden boven 60 m/min. Men bekijkt de baan vóór de ontwikkeling met de digitale stroboscoop. Met de digitale stroboscoop kunt u zeer goed de kleinste procesfouten, zoals pulsaties, optisch zichtbaar maken. De volgende afbeelding is gemaakt op de Langsieb van een papiermachine. Alle stangen en zuigers onder de, langs deze lijsten lopende, zeven werkten probleemloos, behalve één. Dit was natuurlijk optisch niet zichtbaar. Met de digitale stroboscoop kon de storingsbron door zeer fijne markeringen op het afgewerkte papier worden herkend.

- Voor weefmachines in textielfabrieken

- In de automobielindustrie

- Op machines en motoren met een hoge snelheid: De digitale stroboscoop wordt in belangrijke mate gebruikt voor het bepalen van het toerental, zoals op de afbeelding hiernaast te zien is. Vaak wordt hiermee het toerental van grote snelheidssnelvers gecontroleerd of vergeleken met de gegevens uit het procesgeleidingssysteem of de op een digitaal display aangegeven toerentalwaarde, die meestal elektrisch van de aandrijving HER komt. Bovendien wordt de asschacht op rondloop gecontroleerd. Zo is de digitale stroboscoop het optimale gereedschap voor het inspecteren van motoren, assen, drijfriemen, cilinders... Gewoon van alles, WAS roteert, in bedrijf.

- Ventilatie-installaties in de klimaatindustrie

- Aan de walserfabrieken in de ijzer- en staalindustrie

- Overal waar draaiende onderdelen in gebruik zijn of in productieprocessen met hoge aantallen, is de digitale stroboscoop het optimale hulpmiddel.

Aanwijzing voor ongevallenpreventie bij gebruik van de digitale stroboscoop:
Alle objecten die met de digitale stroboscoop optisch tot stilstand worden gebracht, bewegen met hoge snelheid. Bewaar daarom altijd een veiligheidsafstand en raak het testobject niet aan.

Algemene aanwijzingen voor het gebruik van digitale stroboscoop
De hiernaast weergegeven beelden tonen u hoe u de digitale stroboscoop correct gebruikt om juiste waarden of een optimaal stilstaand beeld te genereren of welke oorzaak achter bijv. een dubbel (in plaats van 110/min is het 220/min) toerental zit. De juiste werkwijze geldt natuurlijk in het algemeen, ook als hier alleen het voorbeeld van een aandrijving en een aandrijfas worden behandeld." Bij de beoordeling van slechts één riemaanslag is een optische stilstand gemakkelijk te bereiken (een opvallende plaats is hier altijd te vinden waarop u de digitale stroboscoop kunt instellen). Bij het bekijken van meerdere V-riemen met de digitale stroboscoop moet u, indien mogelijk, bijv. bij reparatie- of onderhoudsstilstand van de machine, een referentielijn door middel van een cirkel loodrecht op de looprichting over alle riemen markeren.

Voorbeeld van meting op een as:
Bij een goed of optimaal gecentreerd as met loopwiel meet u bij optische stilstand altijd het werkelijke toerental. Als het loopwiel echter een axiale slag of onbalans heeft, dan wordt met de digitale stroboscoop bijv. het dubbele toerental gemeten. Dit feit leidt bij het gebruik ter plaatse zeer vaak tot onjuiste beoordelingen.
