PCE Instruments PCE-BPD-U-46D Digitaal inbouwmeetapparaat-0

Toepassingsafbeelding

PCE Instruments PCE-BPD-U-46D Digitaal inbouwmeetapparaat-1

1/2

Toepassingsafbeelding

Leverbaar vr. 16 okt.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 676,86 / Stuk)

€ 676,86

excl. btw

Gratis verzending*

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

INBOUWWEERGAVE PCE-BPD-U-46D

Display met metalen behuizing
Wand- en schakelkastmontage
IP65
Heldere rode LED-indicatie
individueel parametreerbaar
Cijferhoogte tot 100 mm
Verschillende uitgangssignalen
Weergave op grote afstand afleesbaar

Technische specificaties

Functie analoog signaal omzetten in een bruikbare waarde
Ingangssignaal: 4 - 20 mA, ±20 mA DC, 0... 10 V DC, ±10 V DC
Maximaal ingangssignaal 100 mA of 100 V DC
Ingangsimpedantie (stroommeting) 11 Ω
Ingangsimpedantie (spanningsmeting) 932 kΩ
Aantal digits 4
Cijferhoogte 60 mm
Maximale leesafstand 25 m.
Nauwkeurigheid 0,05% v. MB.
Meetfrequentie: 15 Hz
Reactietijd bij waardeverandering van 0 tot 99% van het signaal 120 ms
Weergavebereik: -1999 - 9999
Aantal uitgangen 2
Stroomverbruik 3 W (zonder optionele accessoires)
Stroomverbruik 5 W (met optionele accessoires)
Sensorspanningsvoeding 20, 15, 10, 5 V DC
Nauwkeurigheid sensorvoeding ±5%
Maximale stroom sensorvoeding 35 mA (met kortsluitbeveiliging)
Voedingsspanning 11... 36 V/DC
Gewicht 2200 g
Overige specificaties
Kabeldoorsnede voor het in- en uitgangssignaal <0,5 mmm
Kabeldoorsnede voor
Voedingsspanning
Scherm: 7-segmenten-display
Kijkhoek 120 °
Opwarmtijd 15 minuten
Gebruikscondities 0 tot 50 °C, <90 % RV., niet condenserend
Opslagcondities -20 tot 70 °C, <90 % RV., niet condenserend

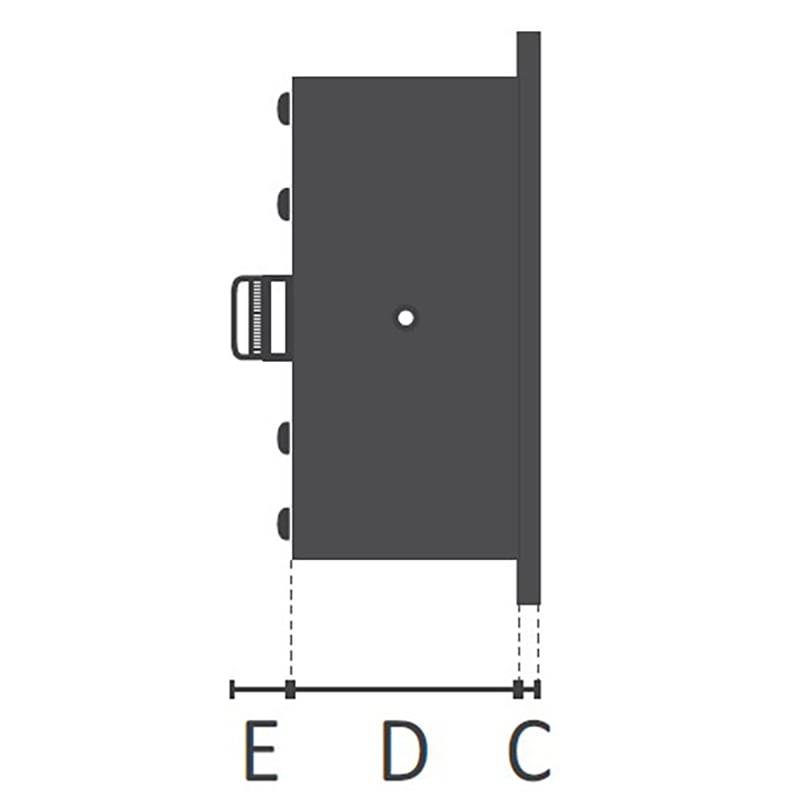

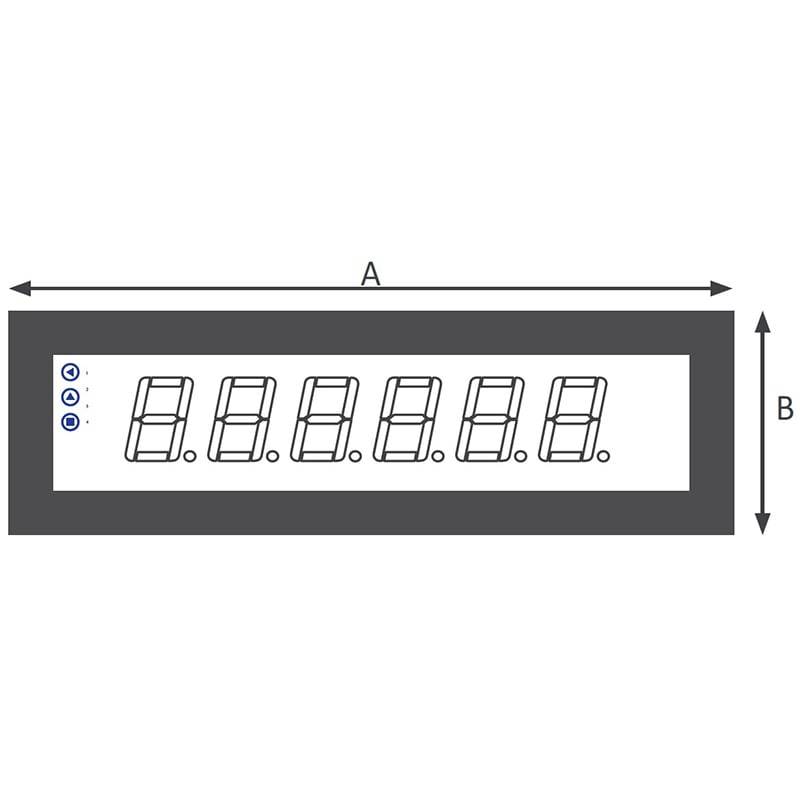

Afmetingen (schets boven bij de foto's) A 542 mm B 166 mm C 3 mm D 55 mm E 25 mm

Soortnaam: Digitaal inbouwmeetapparaat

Meetfunctie: Stroom

Meetbereik (min.): 4 mA

Type: PCE-BPD-U-46D

Meetbereik (max.): 100 mA

Display-technologie: LED

: IP65

Weergave (counts): 999999

Voedingsspanning: 265 V/AC

Afm.: (l x b x h) 542 x 55 x 166 mm

Gewicht: 3500 g

Max. voedingsspanning: 265 V/AC

Min. voedingsspanning: 85 V/AC

Displayverlichting: Rood

Bijzonderheden: Weergave meerdere waarden mogelijk

Breedte: 55 mm

Hoogte: 166 mm

: 542 mm

Cijferhoogte: 100 mm

: Fabrieksstandaard (zonder certificaat)

Documenten en downloads

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2813564 PCE Instruments PCE-BPD-U-46D Digitaal inbouwmeetapparaat

Omschrijving

De weergave is zo ontworpen dat de weergegeven meetwaarden op een grote afstand kunnen worden afgelezen. Bij een cijferhoogte van 60 mm of 100 mm bedraagt de afleesafstand bij de weergave 25 m of 50 m. De rode LED's van de display maken het aflezen van de meetwaarden ook bij zeer HELLER omgevingen mogelijk. De behuizing van de display bestaat uit metaal en is met IP65 spatwaterdicht. Zo kan de weergave onder zware omgevingsomstandigheden worden gebruikt.

Als ingangssignaal zijn veel verschillende varianten bij de weergave beschikbaar. Onder andere ondersteunt de weergave 4: 20 mA en impulsen. De weergave wordt direct via het toetsenveld geconfigureerd. Optioneel zijn bij de weergave uitgangsinterfaces beschikbaar. Daarmee is het mogelijk via de weergave processignalen en impulsen bij bijv. het bereiken van een grenswaarde te schakelen.

Voor een optimale uitlijning bij wandmontage kan de weergave verticaal worden uitgelijnd. Naast de wandmontage kan de display op een schakelkast worden gemonteerd. Met de isolatie op de behuizing van de display wordt gegarandeerd dat er geen water in de schakelkast terechtkomt.

De teksten voor dit artikel zijn automatisch vertaald.

Uitvoering

Weergave met metalen behuizing wand- en schakelkastmontage IP65 heldere rode LED-weergave individueel parametreerbaar cijferhoogte van max. 100 mm verschillende uitgangssignalen weergave op grote afstand afleesbaar
