PCE Instruments PCE-BPD-U-41D Digitaal inbouwmeetapparaat
EAN:
Fabrikantnummer:
Artikelnummer:
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Verkoop en verzending door Conrad Electronic
Aantal
Totaal (€ 971,07 / Stuk)
€ 971,07
excl. btw
& Gratis verzending*
Incl. 14 dagen retourrecht (30 dagen met)
Highlights & Details
INBOUWWEERGAVE PCE-BPD-U-41D
- Display met metalen behuizing
- Wand- en schakelkastmontage
- IP65
- Heldere rode LED-indicatie
- individueel parametreerbaar
- Cijferhoogte tot 100 mm
- Verschillende uitgangssignalen
- Weergave op grote afstand afleesbaar
Technische specificaties
- Functie analoog signaal omzetten in een bruikbare waarde
- Ingangssignaal: 4 - 20 mA, ±20 mA DC, 0... 10 V DC, ±10 V DC
- Maximaal ingangssignaal 100 mA of 100 V DC
- Ingangsimpedantie (stroommeting) 11 Ω
- Ingangsimpedantie (spanningsmeting) 932 kΩ
- Aantal digits 4
- Cijferhoogte 100 mm
- Maximale leesafstand 50 m.
- Nauwkeurigheid 0,05% v. MB.
- Meetfrequentie: 15 Hz
- Reactietijd bij waardeverandering van 0 tot 99% van het signaal 120 ms
- Weergavebereik -1999 9999
- Aantal uitgangen 2
- Vermogensopname 5,25 W
- (Zonder optionele accessoires)
- Opgenomen vermogen 6,75 W (met optionele accessoires)
- Sensorspanningsvoeding 20, 15, 10, 5 V DC
- Nauwkeurigheid sensorvoeding ±5%
- Maximale stroom sensorvoeding 35 mA (met kortsluitbeveiliging)
- Voedingsspanning 11... 36 V/DC
- Gewicht 2500 g
- Overige specificaties
- Kabeldoorsnede voor het in- en uitgangssignaal <0,5 mmm
- Kabeldoorsnede voor
- Voedingsspanning
- Scherm: 7-segmenten-display
- Kijkhoek 120 °
- Opwarmtijd 15 minuten
- Gebruikscondities 0 tot 50 °C, <90 % RV., niet condenserend
- Opslagcondities -20 tot 70 °C, <90 % RV., niet condenserend

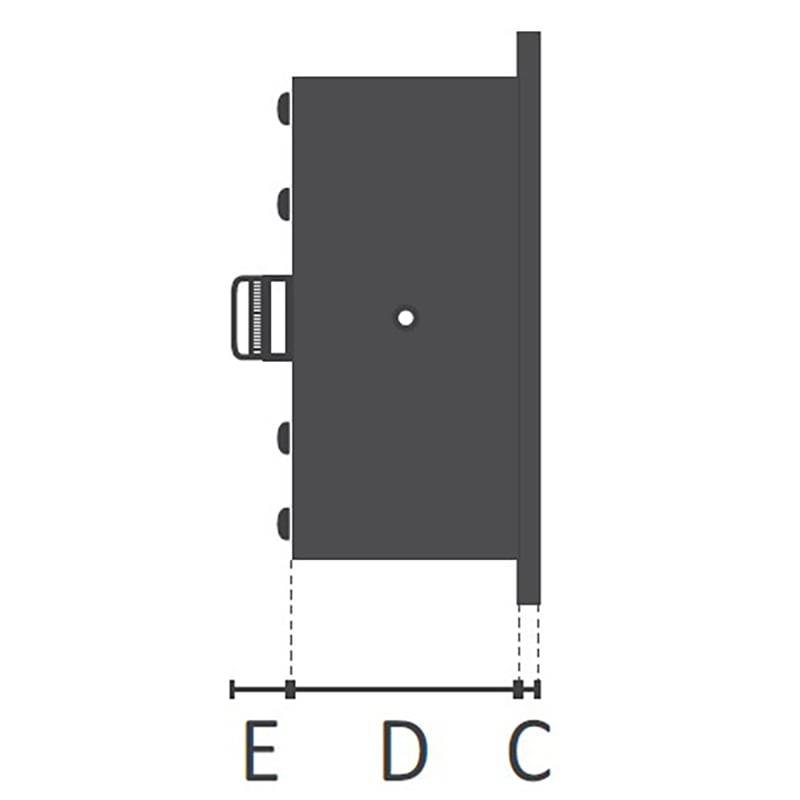

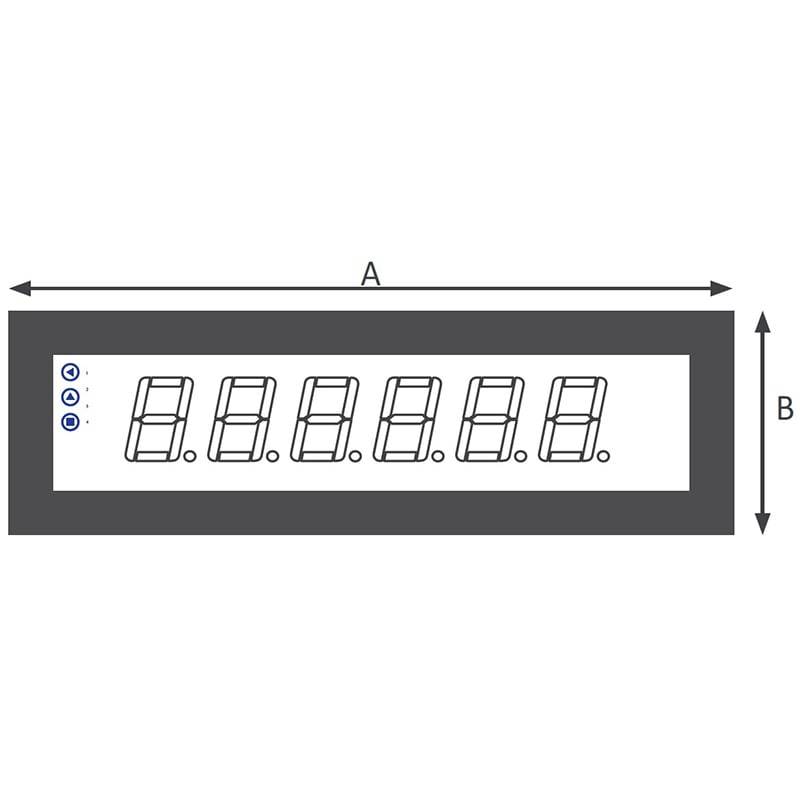

- Afmetingen (schets boven bij de foto's) A 542 mm B 166 mm C 3 mm D 55 mm E 25 mm
- Soortnaam
Digitaal inbouwmeetapparaat
- Meetfunctie
Stroom
- Meetbereik (min.)
4 mA
- Type
PCE-BPD-U-41D
- Meetbereik (max.)
20 mA
- Display-technologie
LED
IP65
- Inbouwbreedte
542 mm
- Weergave (counts)
999999
- Inbouwhoogte
166 mm
- Voedingsspanning
265 V/AC
- Afm.
(l x b x h) 542 x 55 x 166 mm
- Gewicht
3500 g
- Max. voedingsspanning
265 V/AC
- Min. voedingsspanning
85 V/AC
- Displayverlichting
Rood
- Bijzonderheden
Weergave meerdere waarden mogelijk
- Inbouwdiepte
55 mm
- Breedte
55 mm
- Hoogte
166 mm
542 mm
- Cijferhoogte
100 mm
Fabrieksstandaard (zonder certificaat)
Documenten en downloads
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2813562 PCE Instruments PCE-BPD-U-41D Digitaal inbouwmeetapparaat
Omschrijving
De weergave is zo ontworpen dat de weergegeven meetwaarden op een grote afstand kunnen worden afgelezen. Bij een cijferhoogte van 60 mm of 100 mm bedraagt de afleesafstand bij de weergave 25 m of 50 m. De rode LED's van de display maken het aflezen van de meetwaarden ook bij zeer HELLER omgevingen mogelijk. De behuizing van de display bestaat uit metaal en is met IP65 spatwaterdicht. Zo kan de weergave onder zware omgevingsomstandigheden worden gebruikt.
Als ingangssignaal zijn veel verschillende varianten bij de weergave beschikbaar. Onder andere ondersteunt de weergave 4: 20 mA en impulsen. De weergave wordt direct via het toetsenveld geconfigureerd. Optioneel zijn bij de weergave uitgangsinterfaces beschikbaar. Daarmee is het mogelijk via de weergave processignalen en impulsen bij bijv. het bereiken van een grenswaarde te schakelen.
Voor een optimale uitlijning bij wandmontage kan de weergave verticaal worden uitgelijnd. Naast de wandmontage kan de display op een schakelkast worden gemonteerd. Met de isolatie op de behuizing van de display wordt gegarandeerd dat er geen water in de schakelkast terechtkomt.
De teksten voor dit artikel zijn automatisch vertaald.
Als ingangssignaal zijn veel verschillende varianten bij de weergave beschikbaar. Onder andere ondersteunt de weergave 4: 20 mA en impulsen. De weergave wordt direct via het toetsenveld geconfigureerd. Optioneel zijn bij de weergave uitgangsinterfaces beschikbaar. Daarmee is het mogelijk via de weergave processignalen en impulsen bij bijv. het bereiken van een grenswaarde te schakelen.
Voor een optimale uitlijning bij wandmontage kan de weergave verticaal worden uitgelijnd. Naast de wandmontage kan de display op een schakelkast worden gemonteerd. Met de isolatie op de behuizing van de display wordt gegarandeerd dat er geen water in de schakelkast terechtkomt.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- Weergave met metalen behuizing wand- en schakelkastmontage IP65 heldere rode LED-weergave individueel parametreerbaar cijferhoogte van max. 100 mm verschillende uitgangssignalen weergave op grote afstand afleesbaar
Omvang van de levering
- 1x weergave PCE-BPD-u-41D
- 1x gebruiksaanwijzing
