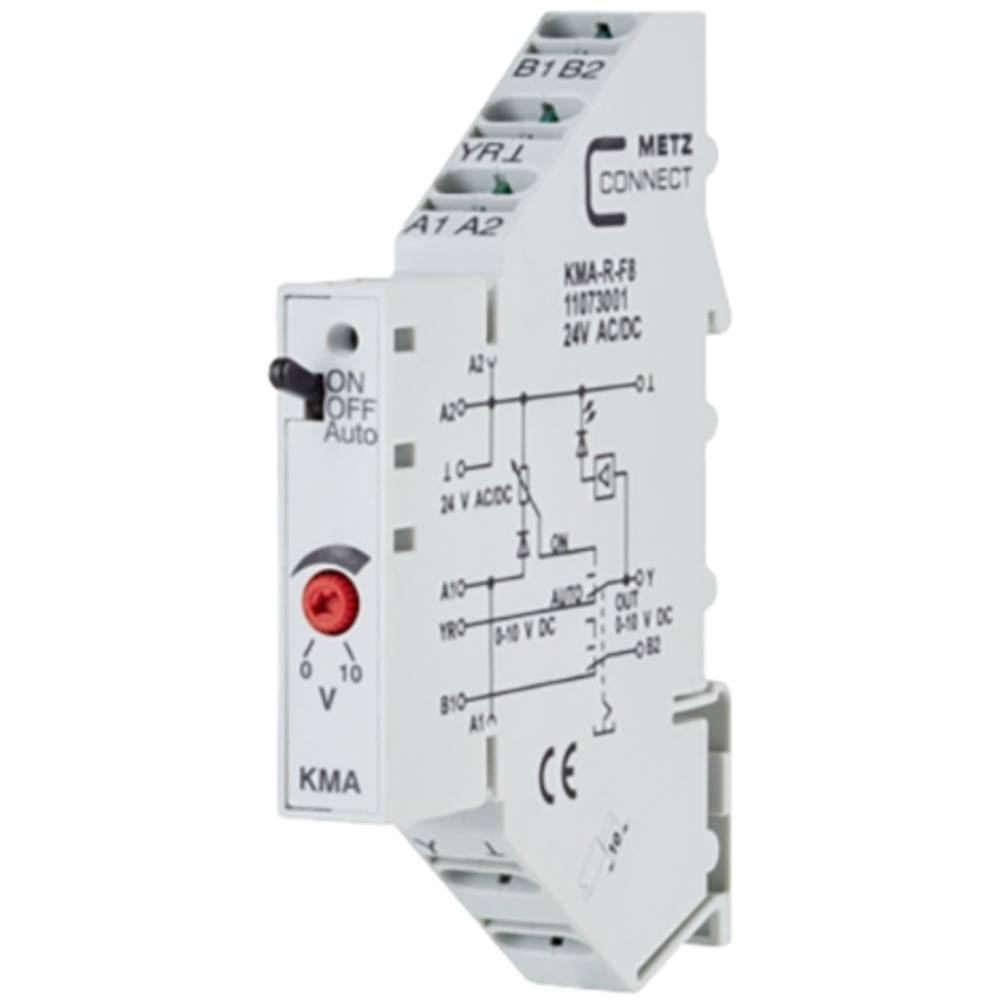

Metz Connect Analoge Encoder 24V AC/DC (max) (11073001)

De analoge encoder wordt gebruikt voor handmatige aanpassing van regelvariabelen, bijvoorbeeld voor mengkranen, klepstanden, temperatuurwaarden, enz. De module kan worden aangestuurd met twee bedrijfsmodi, die worden ingesteld via de driestandenschakelaar (AAN, UIT, AUTO) op het voorpaneel. De schakelstand wordt teruggekoppeld via de externe stuurcontactklemmen B1 en B2. Schakelstand AAN: De regelvariabele kan worden aangepast met de potentiometer op het voorpaneel. Het uitgangssignaal van 0 tot 10 V is beschikbaar op klem Y. Schakelstand AUTO: De regelvariabele wordt ongewijzigd doorgeschakeld naar de regelvariabele-uitgang Y via klem YR. Aansluiting met veerklemmen (insteek), setpointgenerator, handmatig bedieningsniveau met feedback, LED-helderheid evenredig met de regelvariabele,
