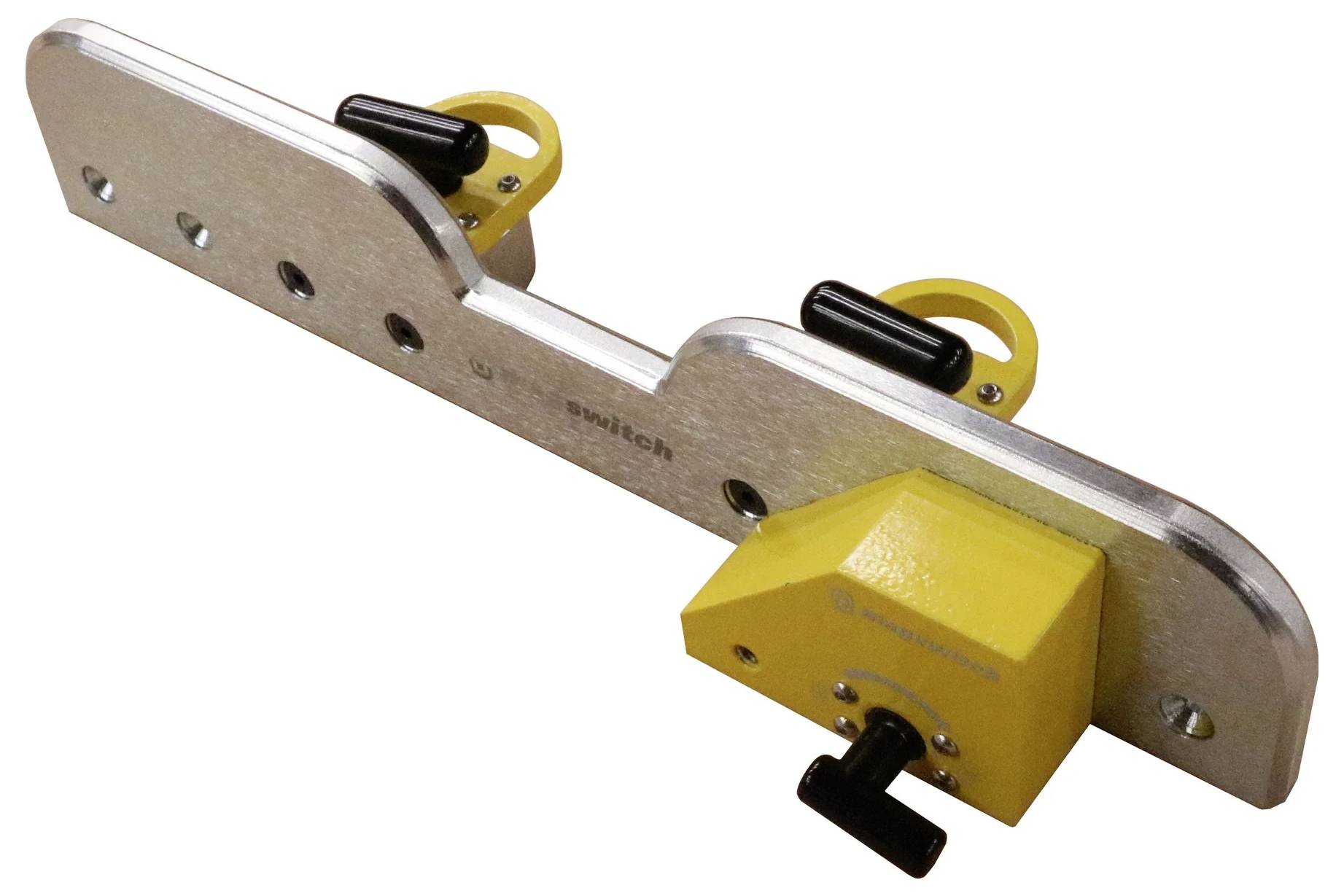

Magswitch 81101375 Drill Press Fence - 81101375 Magnetische stop

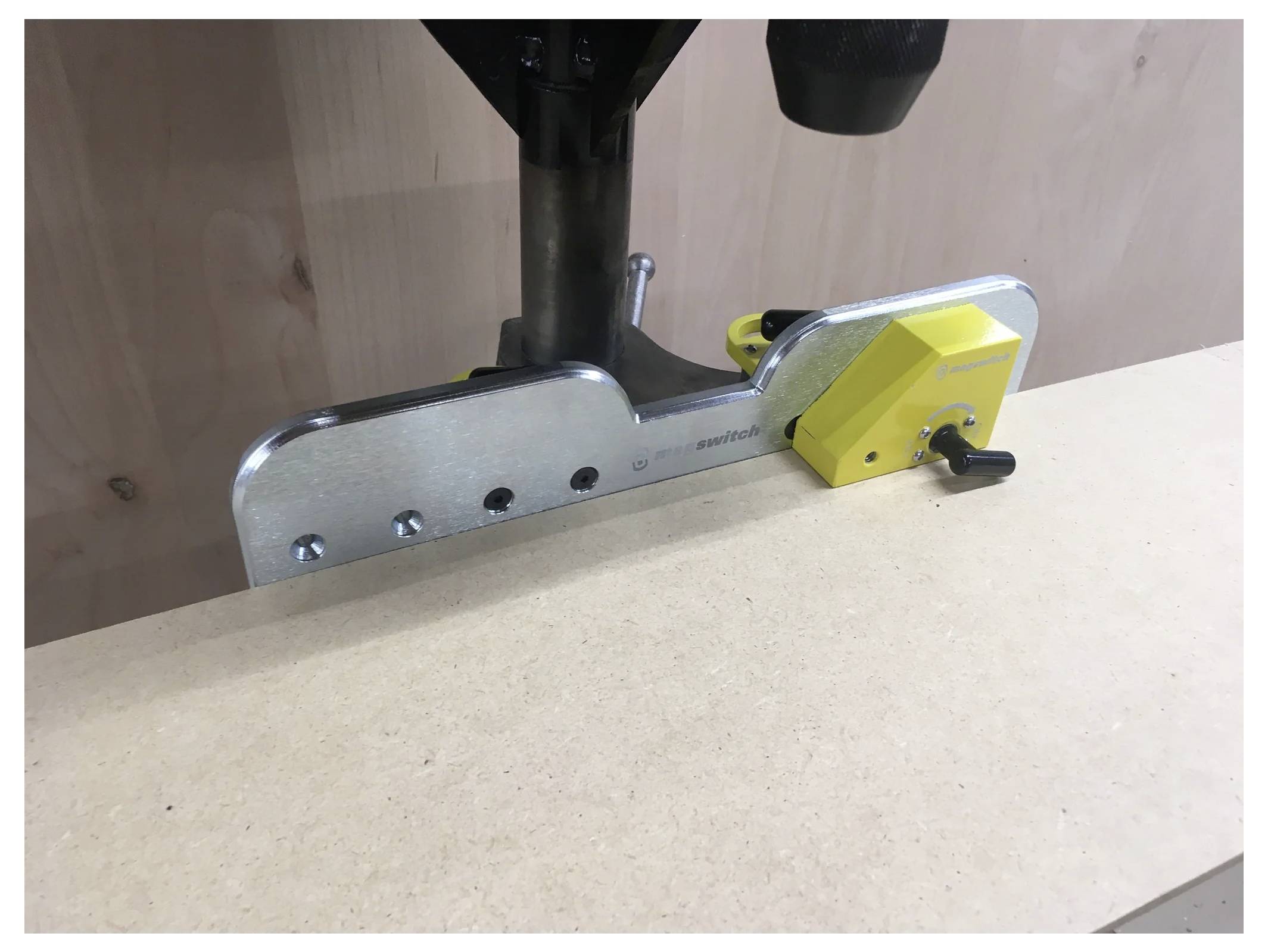

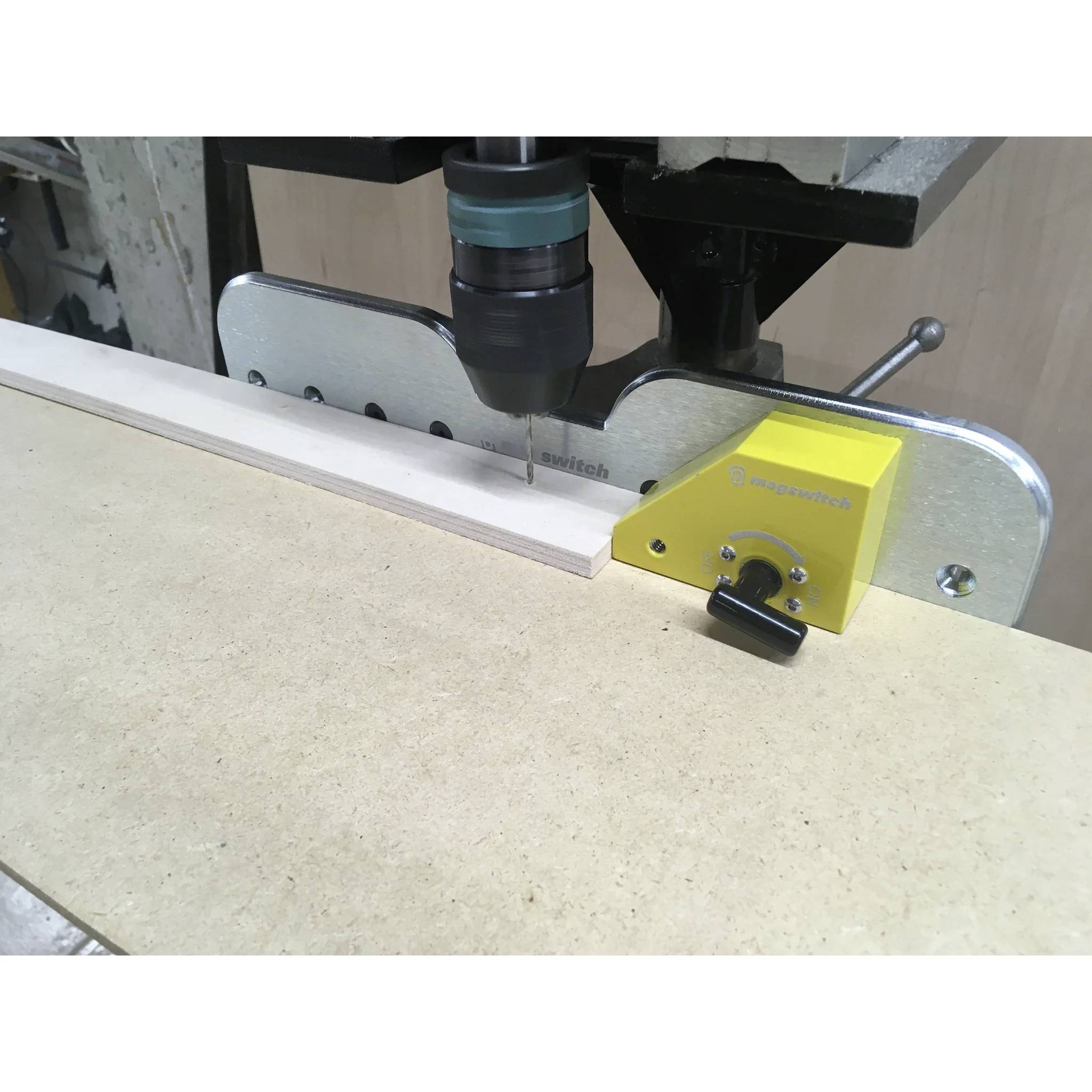

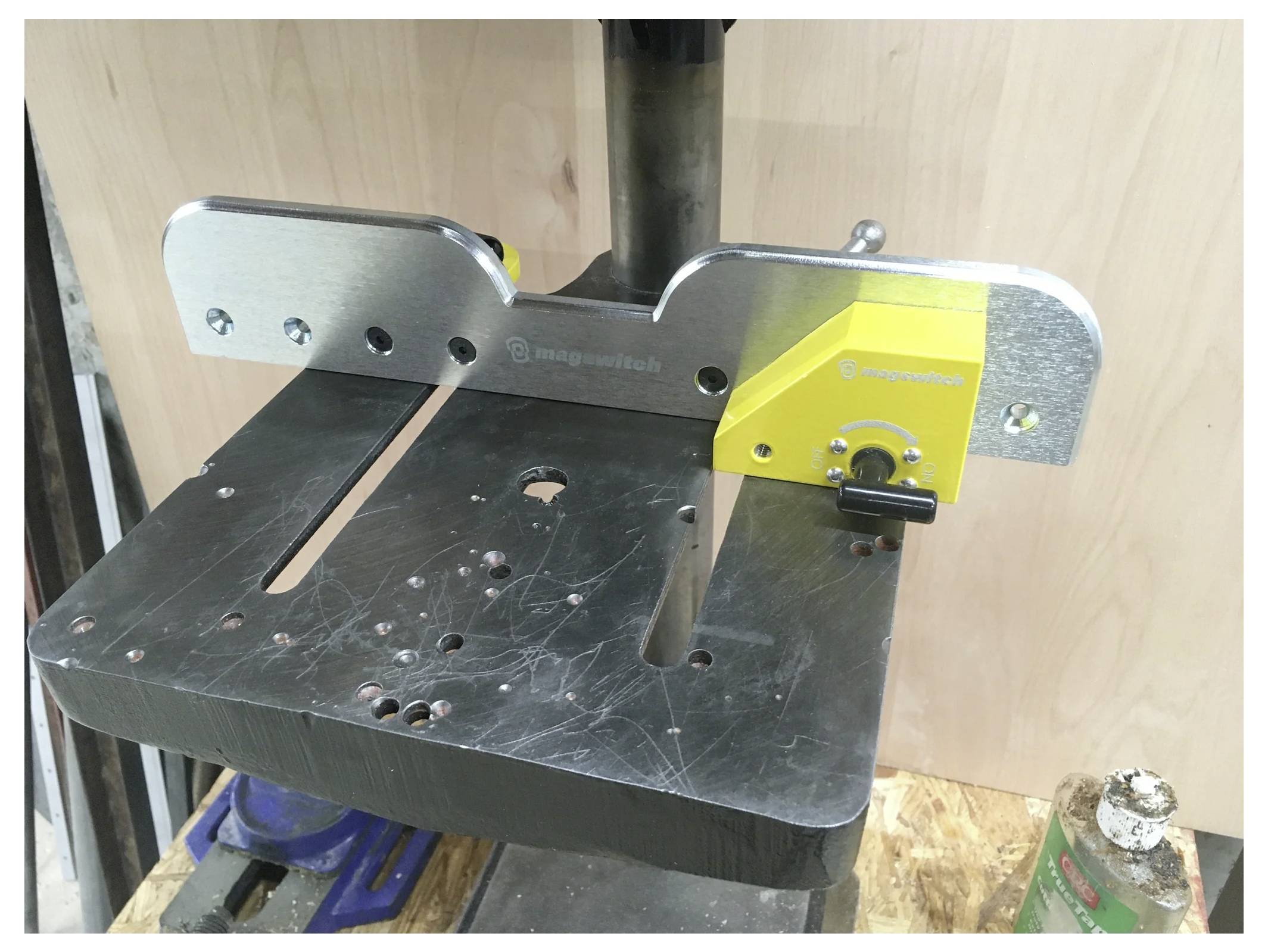

Krachtige magneten maken een snelle positionering en fijnafstelling van de aanslag mogelijk en vergemakkelijken het verwijderen en opbergen als de aanslag niet nodig is. De magneten kunnen op verschillende punten van de aanslag worden geplaatst om een optimale plaatsing op kleinere boormachinetafels te garanderen. De robuuste verticale aanslagplaat staat niet in de weg van de boorhouder - zelfs niet als boringen dicht bij de aanslag worden uitgevoerd. Een aanslagblok kan snel vlak met de boormachinetafel of met een opend materiaal onder het werkstuk worden uitgelijnd en kan bij niet-gebruik ruimtebesparend worden opgeborgen. De aanslagplaat is 330 mm lang en 63,5 mm hoog. De maximale houdkracht (scheurkracht) bedraagt 132 kg (291,01 lbs), de maximale schuifkracht bedraagt 19 kg (41,89 lbs), de verzadigingsdikte bedraagt 6 mm (0,24 inch), de maximale totale hoogte bedraagt 63,50 mm (2,50 inch), de totale lengte bedraagt 330 mm (12,99 inch), de totale breedte 69,15 mm (2,72 inch) en het eigen gewicht bedraagt 2 kg (4,41 lbs). Het magnetische oppervlak meet 40 x 31 mm (2x) resp. 1,57 x 1,22 in (2x). Afhankelijk van de materiaaldikte zijn de volgende maximale krachten mogelijk: Bij 0,5 mm (0,02 in) 16,9 kg (37,32 lbs), bij 1,0 mm (0,04 in) 45,2 kg (99,65 lbs), bij 2,0 mm (0,08 in) 86,4 kg (190,48 lbs), bij 3,0 mm (0,12 in) 117,6 kg (259,26 lbs), bij 4,0 mm (0,16 in) 124,9 kg (275,42 lbs), bij 5,0 mm (0,20 in) 129,5 kg (285,56 lbs), bij 6,0 mm (0,24 in) 132,1 kg (291,16 lbs) en bij 50,0 mm (1,97 in) 132,5 kg (292,05 lbs). De veilige werkbelasting (SWL – Safe Work Load) is het resultaat van de maximale kracht gedeeld door een veiligheidsfactor van ten minste 5. De aangegeven waarden zijn onder laboratoriumomstandigheden met 2 inch dik SAE1018-staal, een oppervlakteruwheid van 63 micro-inch en geoptimaliseerde poolschoenen bepaald. De werkelijke houdkracht en veilige werkbelasting kunnen afhankelijk van de toepassing afwijken. Het wordt aanbevolen om het product in elke toepassing vooraf te testen en een toepassingsingenieur van Magswitch te raadplegen. Alle gegevens gelden voor eenheden met platte poolschoenen. Waarden kunnen ±5% variëren. De aangegeven maximale waarden zijn geen veilige hefkrachten - bij de specificatie van het gereedschap moet rekening worden gehouden met een overeenkomstige veiligheidsfactor. Magswitch adviseert een veiligheidsfactor van 5:1 voor de meeste toepassingen
